[ABANDONED] Sterownik stacji BGA

Dokładnie nie pamiętam, ale mówimy o kwocie około 80 złotych. Zauważyłem, że przez jedną rurkę kwarcową (środkową) nie przechodzi drut oporowy, jest ona pusta, widać na zdjęciu. Kolejna rzecz trochę kiepsko wykonana termopara, ale powinna spełniać swoje zadanie. Myślę, że więcej informacji będę mógł przekazać w przyszłym tygodniu, kiedy już wszystko uruchomię.

Rzeczywiście przez środkową rurkę nie przechodzi drut, czy w takim przypadku powierzchnia będzie nagrzewana równomiernie? Czekam na wyniki testów. Cena jest atrakcyjna, ale ciekawe jak z możliwościami. Moim zdaniem trochę ryzykowne podejście do całej konstrukcji głowicy, bo dużo pracy zostało w to włożone, a co będzie jeśli nie zda to egzaminu. Tak, czy inaczej życzę powodzenia przy testach.

kamil1986 napisał(a):Tak dalej zbieram zamówienia cena płytki to 30zł + wysyłka, płytki już zamówiłem więc powinny być za jakieś 3 tygodnie tyle wynosi termin realizacji zamówienia.

Jeśli to jeszcze aktualne ,proszę o dopisanie mnie do listy zamawiających PCB.
(dwa kpl. )
Dziękuję !

maryush napisał(a):Rzeczywiście przez środkową rurkę nie przechodzi drut, czy w takim przypadku powierzchnia będzie nagrzewana równomiernie? Czekam na wyniki testów. Cena jest atrakcyjna, ale ciekawe jak z możliwościami. Moim zdaniem trochę ryzykowne podejście do całej konstrukcji głowicy, bo dużo pracy zostało w to włożone, a co będzie jeśli nie zda to egzaminu. Tak, czy inaczej życzę powodzenia przy testach.

Teoretycznie, brak drutu w jednej rurce nie powinien powodować jakiegoś większego problemu. Myślę, że ustawienie głowicy na odpowiedniej wysokości zniweluje problem nierównomiernego nagrzewania samego układu. Gdyby się okazało, że nie spełni moich oczekiwań, to zawsze można wymienić promiennik na T-SHTS/4 (60x60mm), kwestia dorobienia jakiegoś sprytnego mocowania wewnątrz głowicy.

Witam
Mam pytanie do kmkm2 czy projekt będzie dalej rozwijany ?

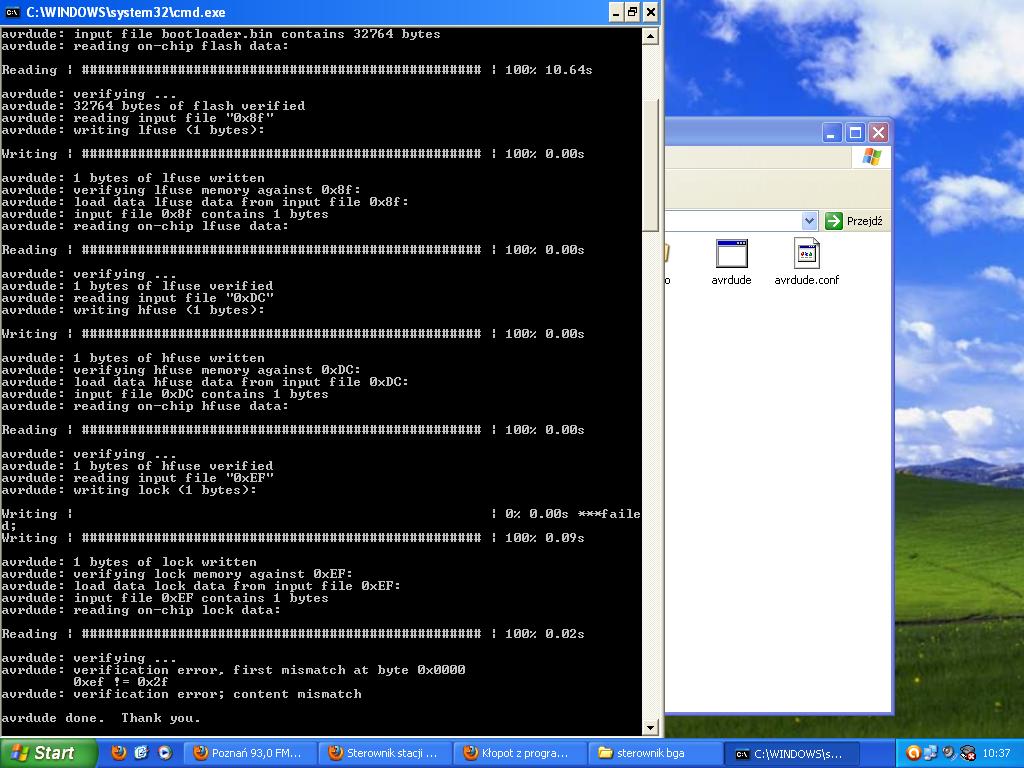

Mam problem z wgraniem bootloadera. Czy ktoś mógłby rzucić okiem na poniższe foto, o co tu może chodzić? Programator STK 200/300.




Problem rozwiązany. Użyłem PonyProg i wszystko przeszło bezbłędnie.

Witam.
Sterownik złożony w oparciu o MAX31855KASA+, promienniki ELCER.
Skaczą pomiary wszystkich trzech temperatur, masa od -T odłączona, stabilizator 3V3.
Skaczą sobie -1 18.
Po podgrzaniu termopary przykładowo -1 19 , -1 20 itd.
Termopary sprawdzone na mierniku z funkcją pomiaru temperatury.
Wgrywanie profili działa. Megaload wgrywa ATMEGA32 tylko za 1 razem (potem wykrywa ATiny 13).
Program STEROWNIK po przejściu do zakładki PROFILE komunikuje: połącz się z portem!
Zaprogramowanie przez STK500 lub STK200 (LPT) niczego nie zmienia.
Podmieniłem MAX-y, procesor, zaekranowałem przewody termopar.
Proszę o pomoc, bo mi już ręce opadają.

Jeśli temperatury wariują w czasie połączenia z komputerem wstaw kondensator 10nF pomiędzy + i - termopary.

Układ zmontowany na nowej płytce smd.
Kondensatory oczywiście wlutowane,ale nawet 100nf nic nie pomogło.
Dopiero zmiana flasha na test.bin pomogła.
Temp. stabilne, ale za to teraz nie czyta poprawnie profili.
Eeprom programuje się poprawnie, a sterownik uparcie widzi tylko profil 0 o dziwnej nazwie i to pusty.
Troszkę zamieszania z wersjami softu.
Który stabilnie obsługuje MAX31855?

Od wersji 2.1 była dodana obsługa układów MAX31855. Profile ustaw sobie ręcznie w programie o nazwie "sterownik bga" (znajduje się w paczce z najnowszą wersją firmware 2.1.2).

Witam

Bardzo proszę o podpowiedź jakie parametry muszę mieć elementy oznaczone na płytce od sterownika jako (wersja płytki zakupiona od kolegi kamil1986):
C1
C2
C3
C5
R9
R10
R11

Wykaz elementów zamieszczony w tym temacie podaje inne wartości, niż wykaz zamieszczony w plikach załączonych przez kolegę kmkm2, stąd moje pytanie. Czy buzzer może być dowolny czy powinien posiadać konkretnie określone parametry?

Pozdrawiam

C1 100nF
C2 1000qF/25V
C3 220q/6V
C5 4,7qF/25V

Zauważ, że pola rezystorów R9, R10, R11 służą do połączenia minusa termopary z masą układu. Buzzer 5V z generatorem.

Jak wgram wcześniejszą wersję softu nieobsługującą MAX31855 ,to działa wgrywanie i edycja profili.
Przy sofcie obsługującym MAX31855 , pomimo wgrania przez stk200 profili ,nie są one widoczne ani z poziomu programu , ani sterownika.
Program do obsługi profili wyrzuca błąd taki jak przy nirezaprogramowanym eepromie.

Pokaż jaki dokładnie błąd wyrzuca program.

Błąd wyrzucany przez program stacja bga v.1.0.
Value of '15198' is not valid of 'Value'. 'Value' should be between minimum and maximum.
Czy plik profile.hex lub profile.eep działający pod starszymi wersjami softu powinien działać też pod najnowszymi?
Mogę prosić o zrzut pamięci eeprom z profilami dla softu 2.1.2 , może softy różnią się sposobem zapisu profili do eepromu.

Przecież Autor projektu napisał, że profile należy ustawić od początku.

Dokładnie, jest tak, jak mówi kolega powyżej. Do wgrywania/edycji profili używaj programu (sterownik bga.exe) załączonego w paczce z najnowszym softem (2.1.2).

Edit:

Pierwsze testy promiennika QP1 zakończone powodzeniem Według mnie sam sterownik jak i promienniki kwarcowe spisują się rewelacyjnie. Wcześniej pracowałem na podgrzewaczu Int883, od góry hot air i jedno mogę powiedzieć... Nigdy nie wrócę do takiego zestawu

Witam,mam pytanie która paczka(ze shematem i wsadami) jest poprawiana i aktualna, będę właśnie budował sobie takie cudo ,i jakie trafo będzie najlepsze ?

Dziękuję za pomoc.
Wszystko zaczęło działać.
Okazało się, że winę ponosił zaśmiecony system xp.
W programie sterownik BGA nie było w ogóle prawej części z klawiszami funkcyjnymi ,
dlatego chciałem wgrać profile wprost do eeprom i wtedy je ustawić od nowa.
Teraz to zupełnie inna bajka.

rogervin napisał(a):Pierwsze testy promiennika QP1 zakończone powodzeniem :) Według mnie sam sterownik jak i promienniki kwarcowe spisują się rewelacyjnie

Świetnie, nie wiem jak inni, ale ja czekałem na tą informację!:) Które promienniki zastosował Kolega na podgrzewacz dolny? Coraz bardziej nabieram ochoty na budowę tej stacji.
