#1 Abit BE6 awaria po wpięciu karty graficznej identyfikacja elementów

от Trante011 • 24 Март 2021, 21:47

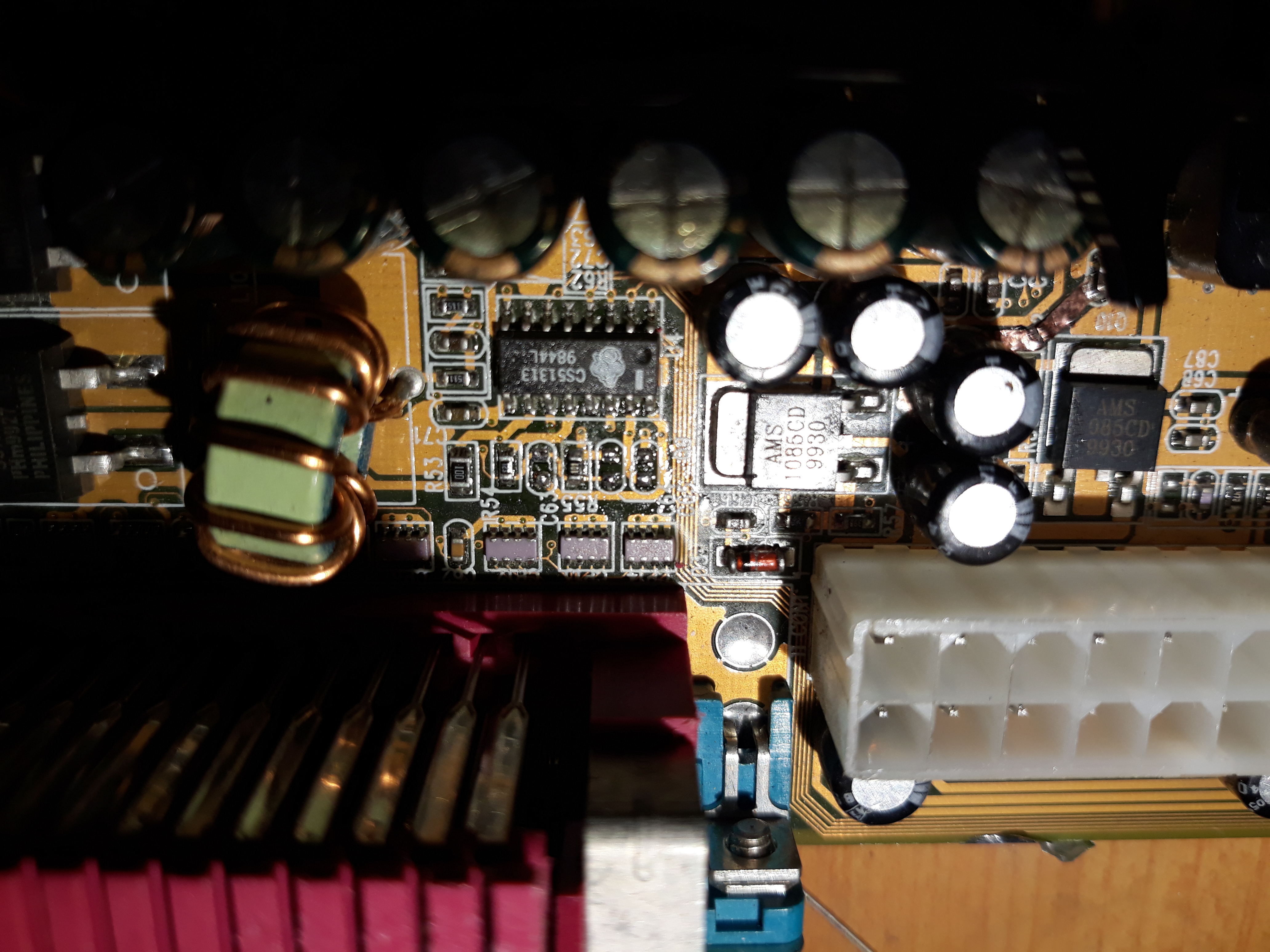

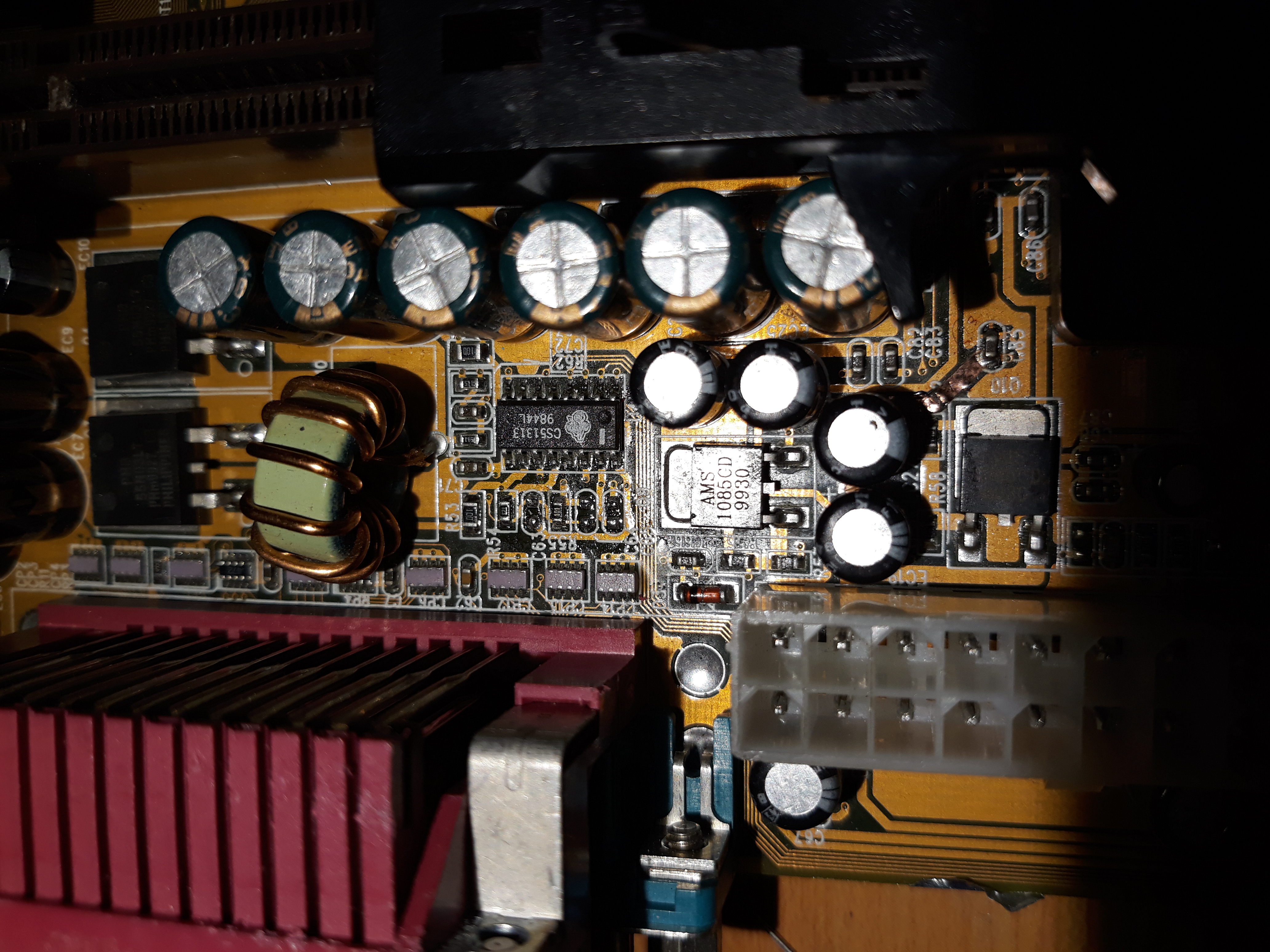

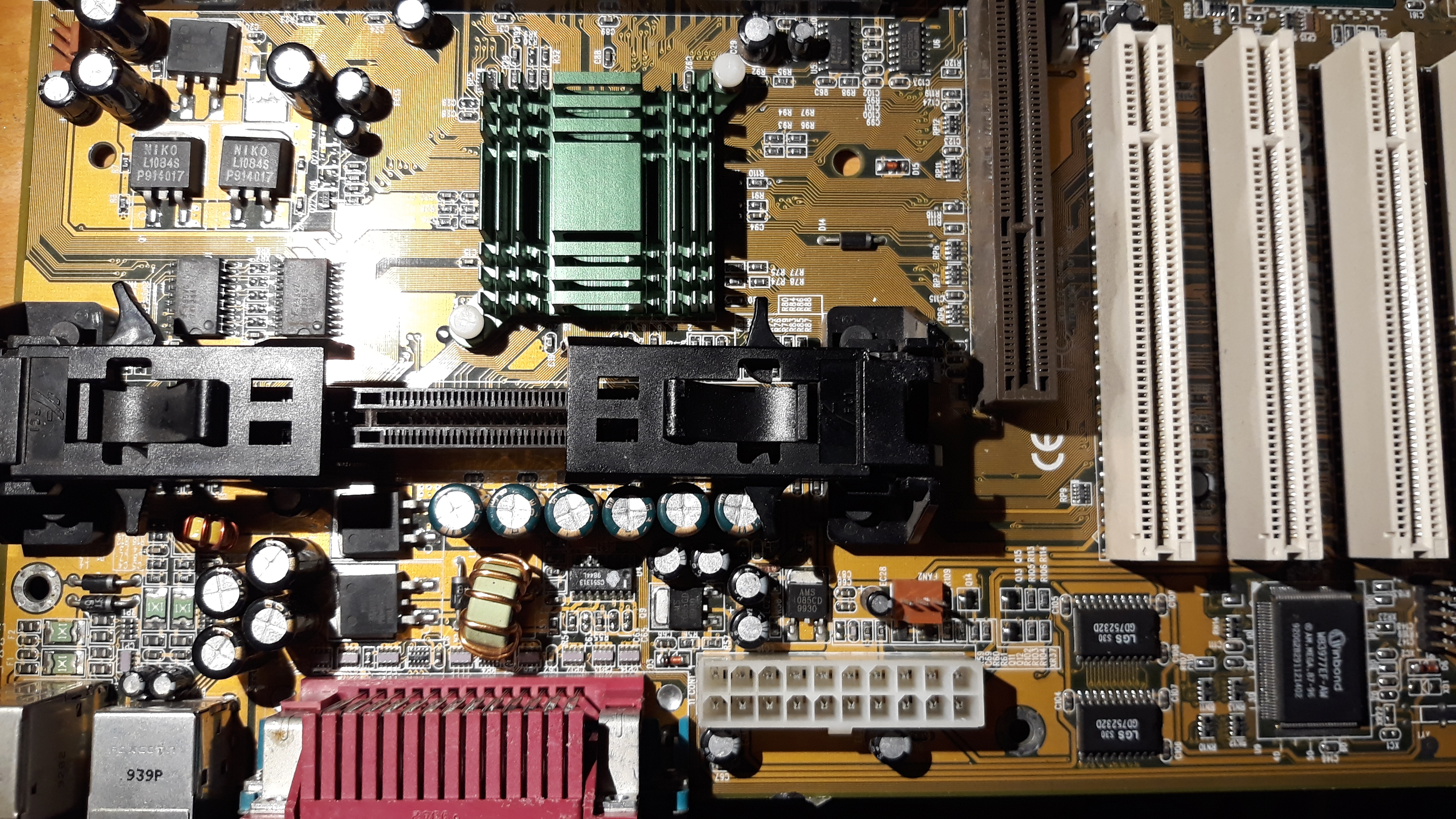

Po wygrzaniu rdzenia karty graficznej wpiętej do slotu AGP i włączeniu zasilania poleciał dym w okolicach układu CS 51313. Jeden z elementów których szukam był zwęglony a poniżej pod elektrolitem jest przerwana ścieżka. Podczas wymiany zgubiłem część elementów zanim zdążyłem zmierzyć, jeden z nich ma 10nF, szukam pozostałych dwóch. Czy jest możliwość odczytania ich wartości ze schematu w.w układu (w załączniku) ?

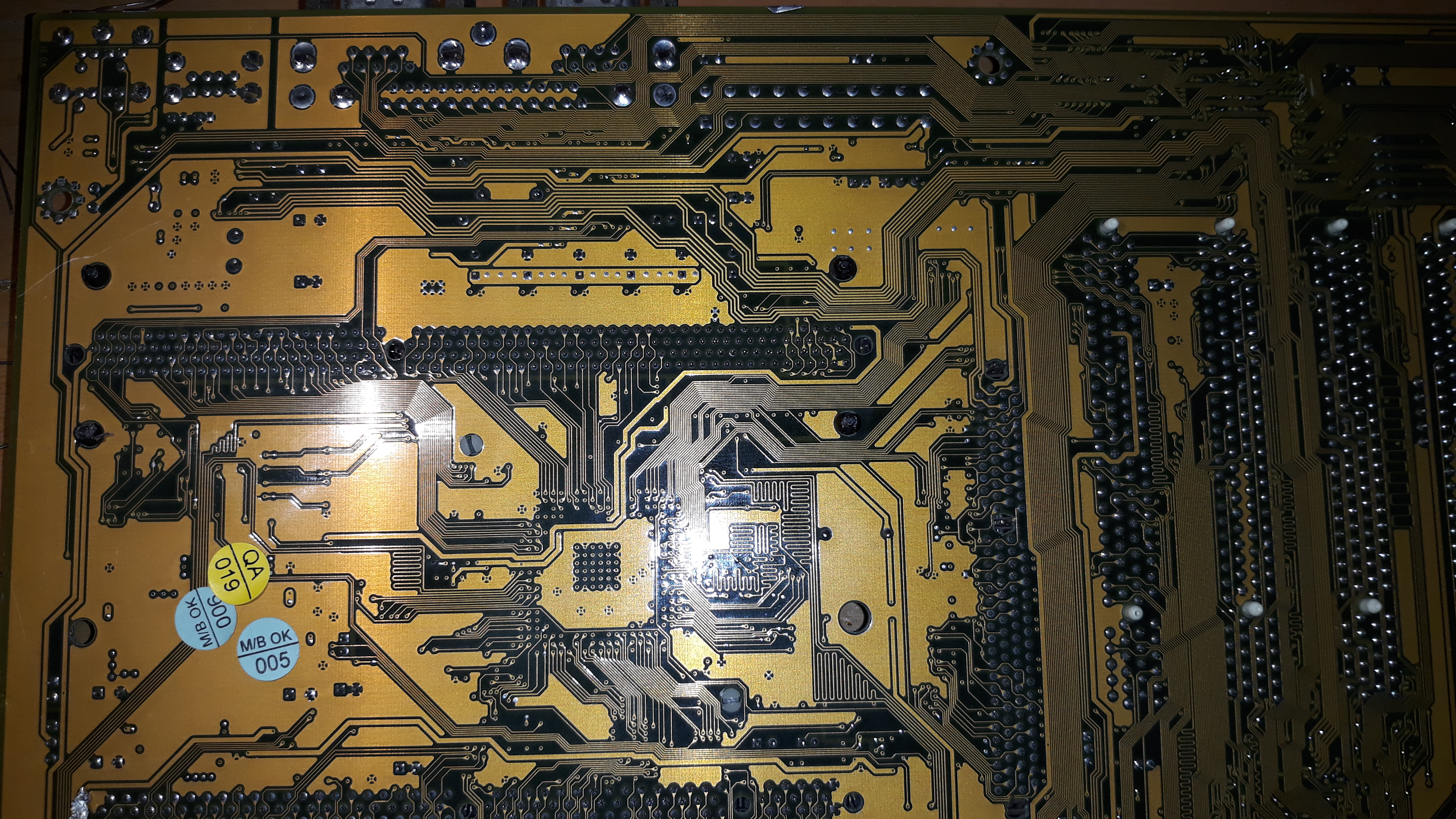

Ścieżki po drugiej stronie laminatu od układu biegną do zasilania portu AGP.




Необходимо авторизоваться для просмотра вложений в этом сообщении.

Re: Abit BE6 awaria po wpięciu karty graficznej identyfikacja elementów

от Google Adsense [BOT] • 24 Март 2021, 21:47

#2 Re: Abit BE6 awaria po wpięciu karty graficznej identyfikacja elementów

от matic • 24 Март 2021, 23:09
Hello!

According to the chip datasheet the missing components should be as follows:
C63 -> 100nF, package 0603
C64 -> 10nF, package 0603
C65 -> 680pF, package 0603
