Acer A515-54-77W5 brak 19v na zasilaczu serwisowym

Witam
Nie wiem czy w dobrym dziale to piszę ale mam problem z acerem jak w temacie
Otóż płyta to DA0ZAWMB8G0 REV.G na oryginalnym zasilaczu na rezystorze pomiarowym jest 19V ale jak podłączę zasilacz serwisowy to już tej lini nie ma tylko skacze napięcie od 2 - 3V

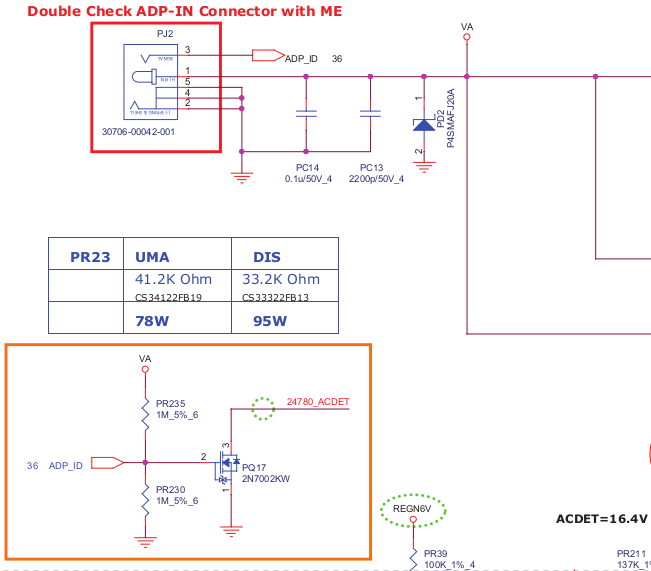

Ze schematu wynika że jest jakaś identyfikacja zasilacza ale nigdzie nie mogę znaleźć (albo źle szukam) jak taki kabelek stworzyć .
Proszę o pomoc

Za cienkie kable od LAB i brak kondensatora , np 2200uF/25V .

Cześć,
Moim zdaniem winę ponosi źle dobrana wtyczka która nie "masuje" linii ID.
Zmierz napięcie na n.3 gniazda zasilania po podłączeniu zasilacza serwisowego.

clops35 ha scritto:Zmierz napięcie na n.3 gniazda zasilania po podłączeniu zasilacza serwisowego

na serwisowym pokazuje 0V ale sprawdziłem na tym oryginalnym też jest 0V

A co sądzisz o tym co adamk101 podpowiedział może tego kondensatora brakuje , bo na razie jeszcze szukam takiego żeby zweryrfikować

JWKrzysiek ha scritto:A co sądzisz o tym co adamk101 podpowiedział może tego kondensatora brakuje , bo na razie jeszcze szukam takiego żeby zweryrfikować

Możesz spróbować z kondensatorem, sprawdź również czy ograniczenie prądowe zasilacza nie jest za nisko ustawione.
Może zasilacz ma zbyt duże szumy i tętnienia.
Co to za zasilacz?

clops35 ha scritto:Co to za zasilacz?

Korad KD3005D

clops ma rację .
Jeśli gniazdko ma switcha , to tymczasowo wystarczy go zmostkować.
Mój opis dotyczy jest VIN i na sprawnym oryginale działa , a na LAB jest VIN , a nie ma na rezystorze pomiarowym.

dziękuje wszystkim za pomoc
okazało się że pq17 w jakiś sposób się zablokował i dopiero jak go sprawdziłem miernikiem odblokował się .
