Acer E1 na płycie Q5WV1 LA-7912P Rev.2.0 problem z przeniesieniem info: model, S/N.

Witam,
mam dość nietypowy problem.
Na oryginalnej płycie uszkodzony PCH, zakupiona została płyta z drobną usterką w układzie zasilania (działała na baterii).
W tym momencie laptop działa tak jak powinien.
Zakupiona płyta była od modelu E1-571 i tu zaczyna się problem.
Nie mogę przenieść danych laptopa do BIOS. Po zmianie numerów we wsadzie Bios na ekranie i tak wyświetlają się stare dane. Nawet podmiana obu kości BIOS ze starej płyty nic nie zmieniła, nadal wyświetla się model w którym płyta działała wcześniej.
ME Region czyszczony ręcznie, oraz za pomocą programu ME iniector, brak efektów, a co ciekawsze PCH nie zostawia swojej konfiguracji w Biosie (nie inicjalizuje się).

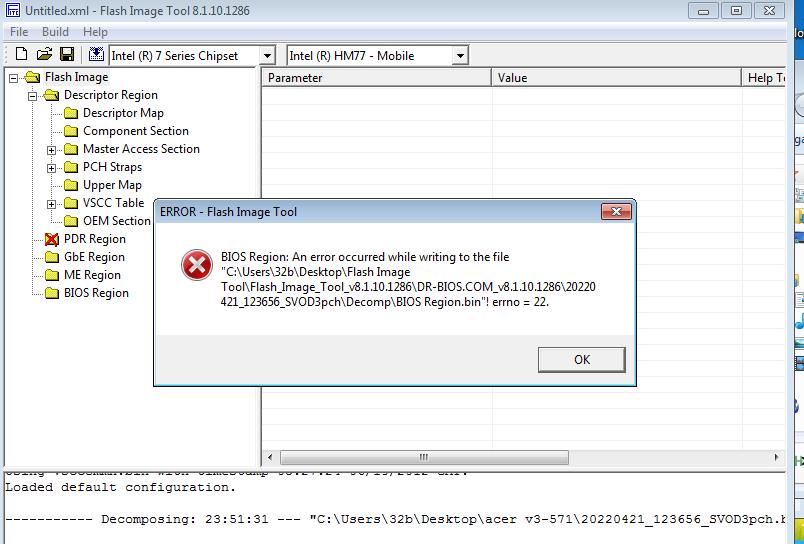

FIT wyrzuca błąd i nie tworzy pliku z rozszerzeniem .map

Czy na tej płycie trzeba coś jeszcze wykonać aby było można zmienić S/N i model?
Z góry dziękuję za wskazówki.

Porównaj konfigurację obu płyt w kwestii wartości rezystora R353 (Rb).

Trzeba zmodyfikować również EC-zamienić miejscami lub przeprogramować 9012...

Na starej płycie R353 18,28kΩ, na "nowej" 67,6kΩ.

ADAMK101 napisał(a):Trzeba zmodyfikować również EC-zamienić miejscami lub przeprogramować 9012...

Wsad wewnętrzny ene również był przeniesiony ze starej płyty - nie było pożądanych efektów.

podeślij MAIN i EC ze starej płyty i screenshot z BIOS

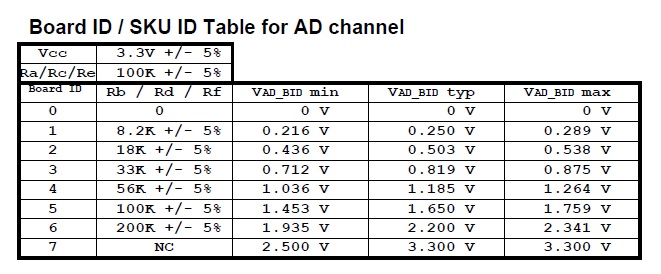

A jeśli chodzi o tabelkę , to nie mierzymy rezystora , a napięcie na nim w stosunku do GND w pobliżu (nie na wtyczce zasilacza laboratoryjnego)
I jaką masz rewizję starej i nowej płyty ?
Czy oba PCH na płytach są te same?

ADAMK101 napisał(a):A jeśli chodzi o tabelkę , to nie mierzymy rezystora , a napięcie na nim w stosunku do GND w pobliżu (nie na wtyczce zasilacza laboratoryjnego)

Mierzymy właśnie rezystor R353 (Rb), bo to jego wartość determinuje napięcie na wejściu ADC kontrolera EC, a tym samym określa Board ID. Rezystor R354 (Ra) ma stałą wartość 100kΩ, tworząc wraz z R353 dzielnik napięcia, którego stopień podziału determinowany jest wyłącznie przez zmienną wartość rezystora R353.

clops35 napisał(a):Na starej płycie R353 18,28kΩ, na "nowej" 67,6kΩ.

Przełóż rezystor R353 ze starej płyty do nowej (R353 z nowej płyty powinieneś wlutować w puste miejsce na starej, aby nie zgubić tego rezystora).

Nic nie przekładaj i nie pruj płyty jak nie musisz.
Wystarczy zmierzyć poprawnie napięcie.
Ale to i tak odbiega od głównego tematu, bo spytałeś się dlaczego pozostają Ci błędne DMI...
Potrzebuję Twoje pliki , żeby sprawdzić co i jak...

ADAMK101 napisał(a):Nic nie przekładaj i nie pruj płyty jak nie musisz.
Wystarczy zmierzyć poprawnie napięcie.

A co autorowi da precyzyjne określenie napięcia AD_BID0 poprzez pomiar? Przecież to oczywiste, że to napięcie na starej i nowej płycie będzie różne, bo jest inny stopień podziału Ra/Rb. Rozumiem, że masz 100% pewności, że poziom napięcia AD_BID0 nie ma nic wspólnego z wyświetlanym w BIOSie modelem laptopa? I jeśli tak, to skąd takie przekonanie?

Vogelek23 napisał(a):Przełóż rezystor R353 ze starej płyty do nowej

Po przełożeniu R353 bez zmian na ekranie biosa, nadal PCH nie zostawiło swojej konfiguracji we wsadzie.

ADAMK101 napisał(a):Potrzebuję Twoje pliki , żeby sprawdzić co i jak...

Które pliki potrzebujesz? Ze starej płyty przed modyfikacjami, czy po modyfikacjach z wyczyszczonym ME Region? Z nowej z płyty potrzebujesz? Też mam.

Myślę że na tej płycie jest jakaś konfiguracja strapów uniemożliwiająca pobranie wsadu przez PCH.
PCH zassało poprzedni wsad i nie chce się poprawnie zainicjalizować w nowym ME Regionie i wyświetla konfigurację z poprzedniej obudowy.
Jak zresetować to PCH?

clops35 napisał(a):Po przełożeniu R353 bez zmian na ekranie biosa, nadal PCH nie zostawiło swojej konfiguracji we wsadzie.

Wykonałeś reset CMOS? Zamieść zdjęcia obszaru, pokazanego na obrazku poniżej, dla obu płyt.

clops35 napisał(a):Jak zresetować to PCH?

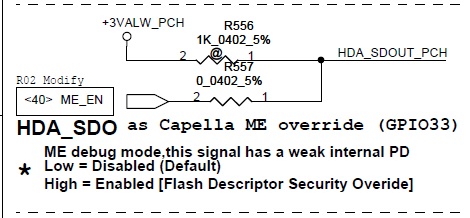

Nie mam niestety pewności, ale zainteresuj się tym obwodem:

Vogelek23 napisał(a):Wykonałeś reset CMOS?

Zawsze gdy czyszczę ME Region stosuję procedurę jak przy wymianie mostu, pierwsze uruchomienie bez baterii CMOS, wkładana po uruchomieniu na działającym sprzęcie.

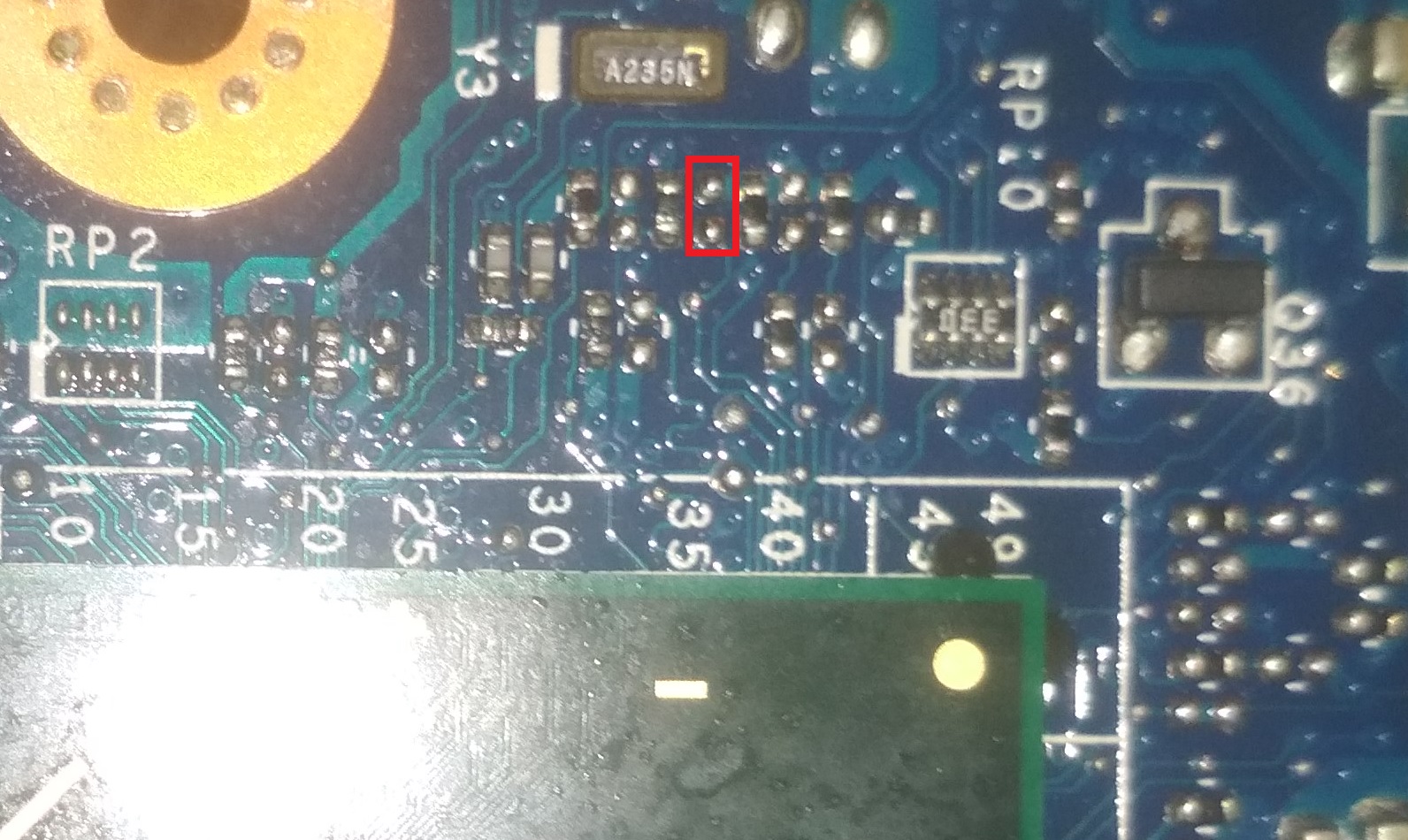

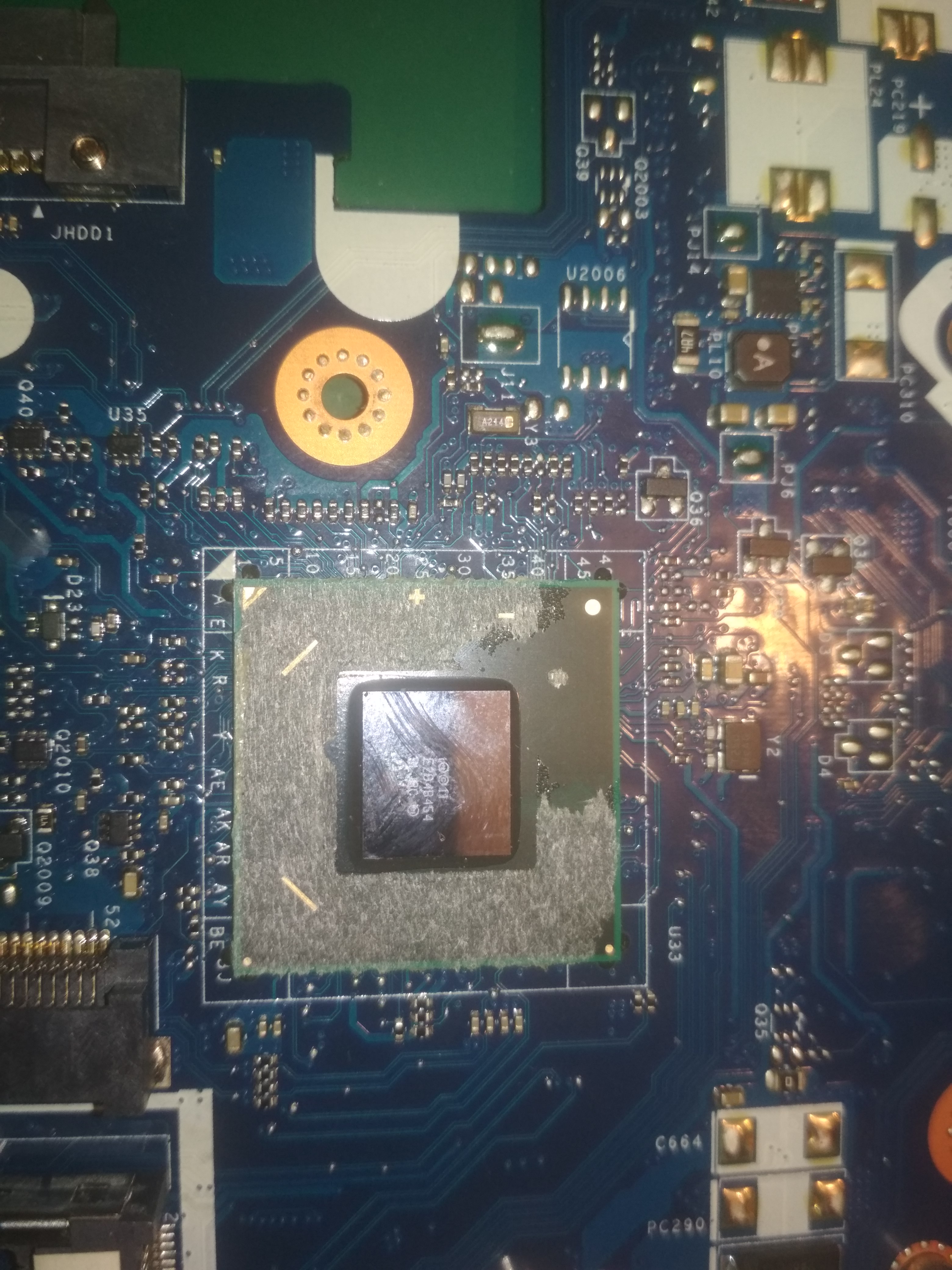

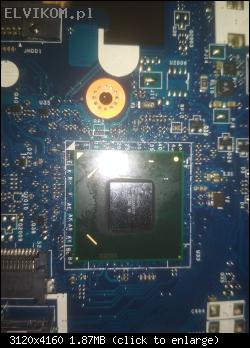

Vogelek23 napisał(a):Zamieść zdjęcia obszaru, pokazanego na obrazku poniżej, dla obu płyt.

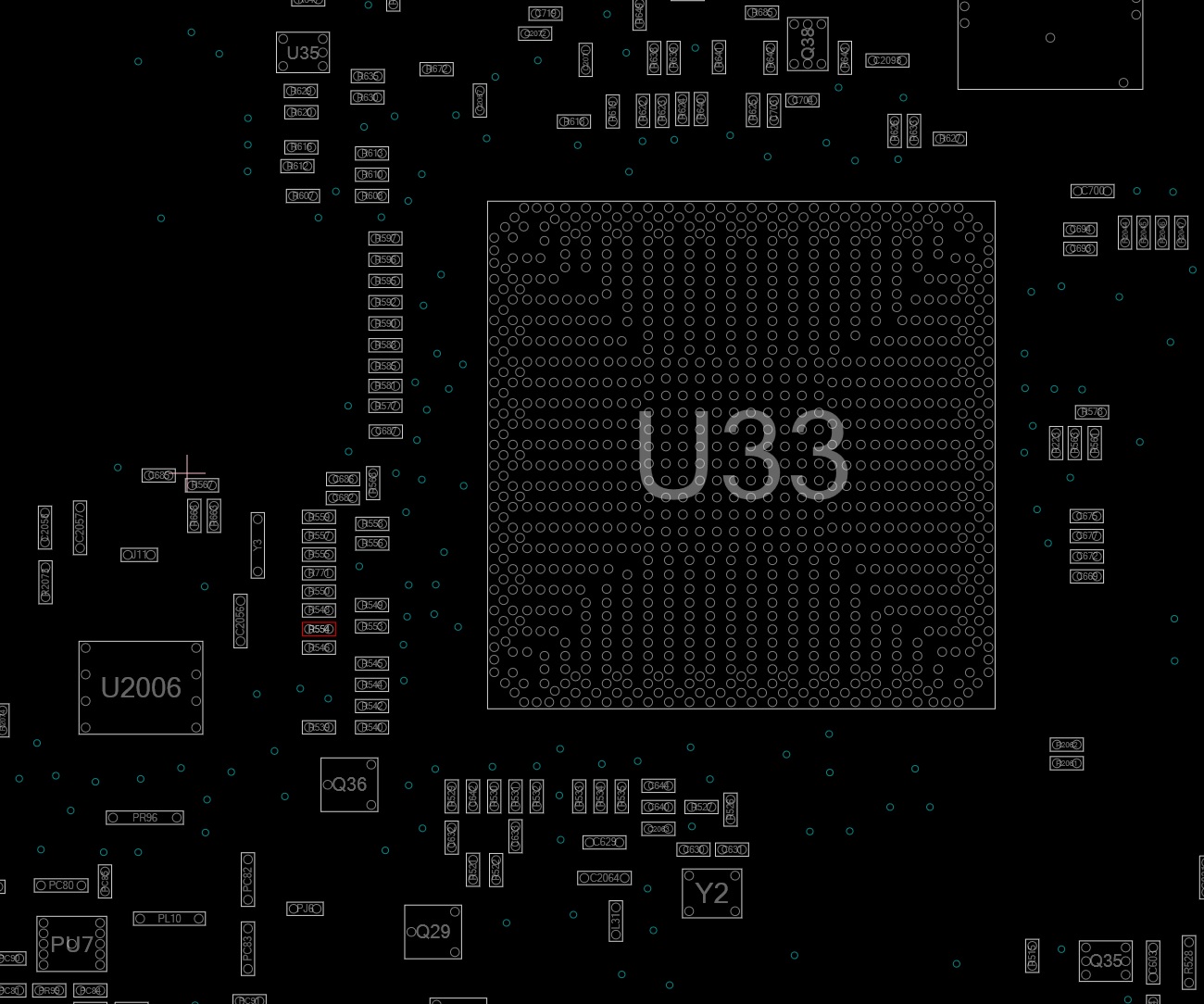

W ustawieniach boardview masz mirror w pionie.
Zdjęcia nie są najlepszej jakości, w razie potrzeby mogę zrobić pod mikroskopem, ale nie tak duży obszar.
Stara płyta

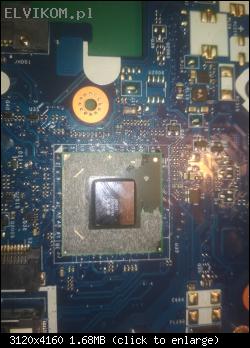

nowa płyta

Spróbuję wrzucić 1kΩ rezystor w miejsce R556 może zaskoczy.

ADAMK101 napisał(a):I jaką masz rewizję starej i nowej płyty ?
Czy oba PCH na płytach są te same?

Chyba o tym nie wspomniałem, że stara płyta jest z rewizją 1.0, a nowa 2.0
PCH te same, oba SLJ8C.
Cała obsada płyty jest chyba taka sama.

Wsady main oraz wsad EC z płyty, która ma uszkodzony mostek i jest oryginalnie z komputera , który próbujesz naprawić.
Przekładanie rezystora było bez sensu , bo informuje on o rewizji płyty (stąd było moje pytanie o rewizje tych płyt)

ADAMK101 napisał(a):Wsady main oraz wsad EC z płyty, która ma uszkodzony mostek i jest oryginalnie z komputera

Wsady zgrane w tym wątku plyta-la-7912p-rev-2-0-problem-z-przeniesieniem-s-n-model-t67408.html

Nowa płyta nie ma rezystora pull-up R771 (10kΩ) dla portu PCH_GPIO68 - stara płyta ma ten rezystor. Niestety, schemat nie określa funkcji tego portu.

Dołącz do wątku z plikami wsad EC 128kB zgrany z uszkodzonej płyty z 9012 , o co prosiłem od samego początku...

ADAMK101 napisał(a):Dołącz do wątku z plikami wsad EC 128kB zgrany z uszkodzonej płyty z 9012 , o co prosiłem od samego początku...

Nie dołączyłem pliku ene ze względu iż dane w nim zawarte najprawdopodobniej zostały uszkodzone, jak i samo KBC.

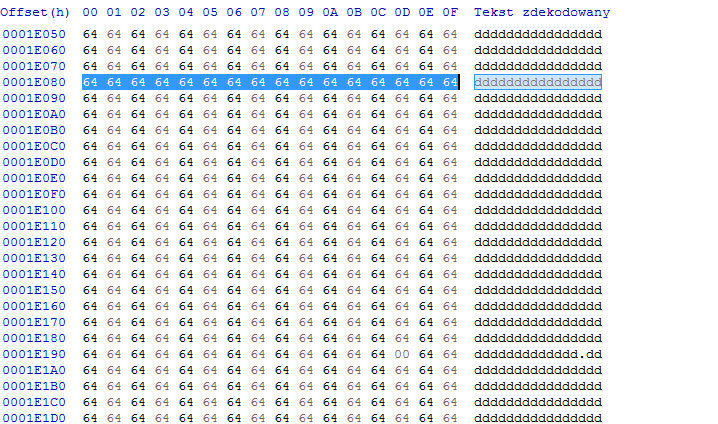

W miejscu gdzie powinno być DMI jest jak na obrazku, zresztą 3/4 pliku tak wygląda. Dlatego nie mogłem znaleźć adresów do wpisania.


Niestety wsady przesłane przez Ciebie nie działały poprawnie, laptop po zamknięciu systemu po 10 sekundach uruchamiał się ponownie.

Vogelek23 napisał(a):Nie mam niestety pewności, ale zainteresuj się tym obwodem:

Wstawiłem R556 (1kΩ), oraz R557 (0Ω) most nadal nie zostawił śladu na czystym ME Regionie więc znając adres postanowiłem wpisać numery we wsad bios "nowej" płyty. Po postawieniu nowego systemu laptop pracuje poprawnie, choć był problem z dobraniem sterowników pod win10 konfiguracja nie przystosowana do 10 (brak dostępnych sterowników). Szczególny problem stwarzał sterownik ELAN z update systemu nie chciał się zainstalować, a jak już to zrobił to wyrzucał blue screen. Rozwiązaniem jest paczka o nazwie "touchpad_ELANTECH_15.6.6.2_W7x64_A", którą należy zainstalować po instalacji systemu bez dostępu do internetu. W innym przypadku Windows update pobierze swoje stery i uniemożliwi cofnięcie zmian (przynajmniej na tej maszynie tak było), system nie mógł wejść w tryb awaryjny, nie potrafił cofnąć aktualizacji.
Problem rozwiązany
Dziękuję za pomoc.

Wsad wewnętrzny ene również był przeniesiony ze starej płyty - nie było pożądanych efektów.
gdybyś wgrał do sprawnej płyty uszkodzony wsad(ten ze screenshota), to nie byłoby startu...
Cała ta historia jest jakaś dziwaczna....

ADAMK101 napisał(a): gdybyś wgrał do sprawnej płyty uszkodzony wsad(ten ze screenshota), to nie byłoby startu...

Płyta po programowaniu kilkukrotnie się nie uruchamiała nie zapisałem czy się uruchomiła czy błędnie wyświetliła DMI, wiem że nie było pożądanych efektów.

ADAMK101 napisał(a):Cała ta historia jest jakaś dziwaczna....

Historia zakończyłaby się na dużo wcześniej gdybyś był tak miły i podał adres pod którym ma być wpisane DMI, no ale cóż jest jak jest.
To dla potomnych:

Myślę że dalsza dyskusja jest zbędna.
Problem rozwiązany, więc zamykam.
Jeszcze raz dziękuję za próbę pomocy.
