Acer E5-574G (DA0ZRWMB6G0 REV:G) - brak reakcji, brak 3/5V

Witam. Proszę o pomoc bo już zgłupiałem.

Laptop: Acer E5-574G
Płyta: DA0ZRWMB6G0 REV:G
Objaw: Nie reaguje na włącznik, brak napięć na PL6012 i PL6013 (+3VPCU i +5VPCU)
Wykonane czynności: Wymieniony sterownik zespołu przetwornicy PU6010 na taki, który w innej płycie działa.

Pomiary sterownika przetwornicy PU6010 (TPS51225):
n.1 = 1,2V
n.2 = 0V
n.3 = 3,3V
n.4 = 0V
n.5 = 1V
n.6 = 3,3V
n.7 = 0V
n.8 = 0V
n.9 = 5V
n.10 = 0V
n.11 = 5V !!!!!
n.12 = 19V
n.13 = 5V
n.14 = 0V
n.15 = 0V
n.16 = 0V
n.17 = 4,8V
n.18 = 0V
n.19 = 0,13V
n.20 = 3,3V

Na głównych cewkach brak zwarć, rezystancje w normie. Po wylucie PL6012 i PL6013, dalej brak napięć 3/5V

Pozdrawiam.

Cześć,

Zmierz rezystancję pomiędzy n.1-4, 1-8, 4-8 tranzystorów PQ6053 i PQ6054.

Zmierz rezystancję pomiędzy n.9 PU6010 i PL6012.

Zmierz rezystancję do masy na PL6012 i PL6013.

PQ6053:
n.1-4 = 140kΩ
n.1-8 = MΩ
n.4-8 = MΩ

PQ6054:
n.1-4 = 140kΩ
n.1-8 = MΩ
n.4-8 = MΩ

Pomiędzy n.9 PU6010, a PL6012 = 2MΩ

PL6012 i PL6013 do masy = 1,6kΩ

Zmierz rezystancję do masy na n.1 i 2 PD6004 i PD6008.

Zmierz rezystancję pomiędzy n.19 PU6010 i n.3 PD6004,
zmierz rezystancję pomiędzy n.19 PU6010 i n.3 PD6008.

Zmierz rezystancję do masy na drenach Q24 , i Q22, na źródle PQ37, oraz n.1 PQ18

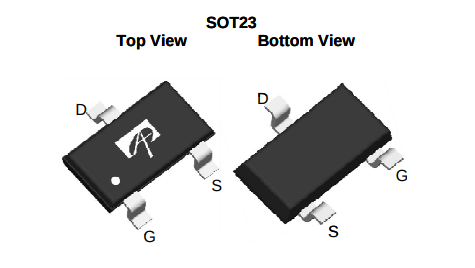

Rozkład pinów Q24, Q22 i PQ37.

Zmierz rezystancję do masy na n.1 i 2 PD6004 i PD6008 --> PD6004 n.1 = MΩ, n.2 = 20kΩ; PD6008 n.1 = MΩ, n.2 = MΩ

Zmierz rezystancję pomiędzy n.19 PU6010 i n.3 PD6004 --> MΩ
zmierz rezystancję pomiędzy n.19 PU6010 i n.3 PD6008 --> MΩ

Zmierz rezystancję do masy na drenach Q24 , i Q22, na źródle PQ37, oraz n.1 PQ18:
Q24 i Q22 brak na płycie, ale na tych pinach rezystancja w MΩ
na źródle PQ37 = 30kΩ
n.1 PQ18 = 30kΩ

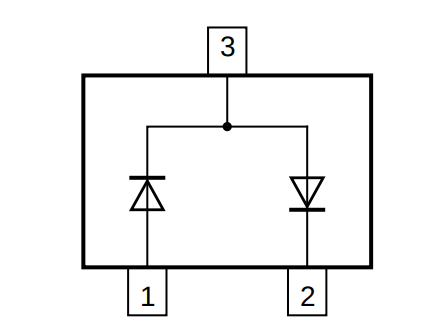

Czy piny PD6004 i PD6008 liczyłeś tak jak na zdjęciu?

Sprawdź rezystor PR6275.

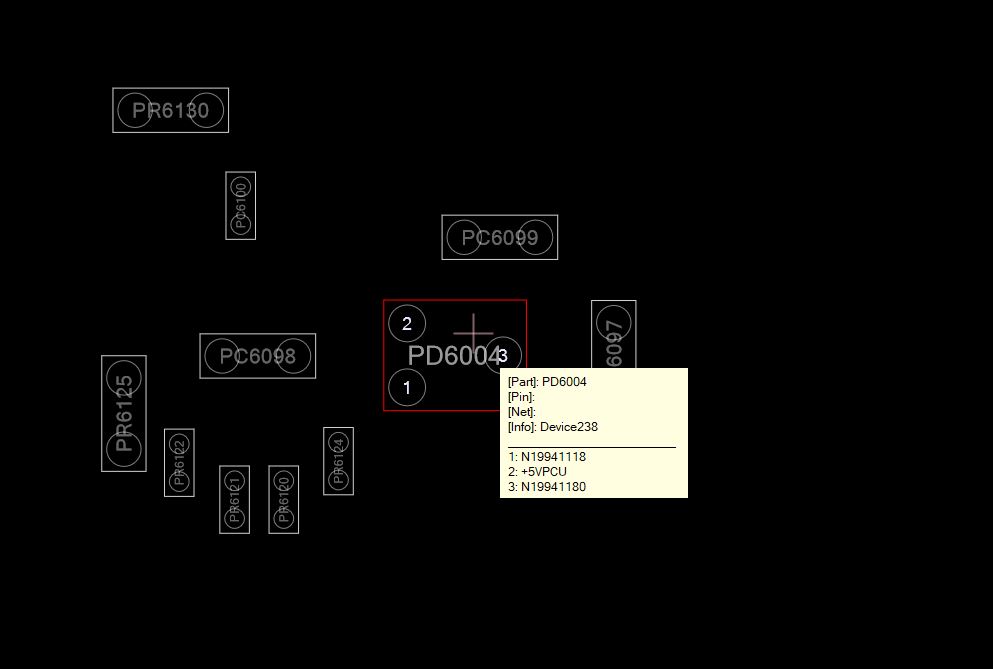

Te piny liczyłem tak jak na boardview czyli n.1 z n.2 zamienione. BV i Schemat są w takim razie inaczej oznaczone niż dokumentacja diody.
PR6275 = 22Ω czyli jest ok

Tam chyba masz discrete GPU obecne. Odetnij ją...

Tak jest tu dedykowana grafika, jednak średnio widzę potrzebę odcinania jej jeśli nie pojawiają się napięcia z przetwornicy 3/5V i nie ma zwarć na grafice. Jaki masz argument na to?

Zmierz rezystancję do masy na n.2 i 4 PU6010.

Zmierz rezystancję pomiędzy n.2-18, oraz n.4-8 PU6010.

Jeśli masz oscyloskop sprawdź co się dzieje na n.2, 4, 8, 9, 17, 18 PU6010.

PU6010:
n.2 = 6kΩ
n.4 = 5kΩ
n.2-18 = 9kΩ
n.4-8 = 4.5kΩ

Oscyloskop:
n.2 - nic kompletnie się nie dzieje nawet przy odłączaniu i podłączaniu zasilacza
n.4 - nic kompletnie się nie dzieje nawet przy odłączaniu i podłączaniu zasilacza
n.8 - chwilowy pik przy podłączeniu zasilacza
n.9 - stałe 5V
n.17 - stałe 5V
n.18 - chwilowy pik przy podłączeniu zasilacza

O dziwo na n.5 chargera PU5 mam 0,44V (ACIN). To chyba nie jest dobre napięcie?

DaCoPL wrote:O dziwo na n.5 chargera PU5 mam 0,44V (ACIN). To chyba nie jest dobre napięcie?

No nie.
Zmierz rezystancję do masy na n.5 PU5.

Zmierz napięcia po podłączeniu zasilacza, bez baterii na n.1, 4, 6, 24 i 28 PU5.

PU5:

n.5 = 85kΩ

n.1 = 20V
n.4 = 26V
n.6 = 2.7V
n.24 = 6V
n.28 = 20V

Czy zasilasz płytę oryginalnym zasilaczem? Napięcie wydaje się ciut za wysokie.

Zmierz rezystancję pomiędzy n.5 i 6 PU5, oraz pomiędzy n.5 PU5 i n.72 KBC.

Zmierz napięcie po podłączeniu zasilacza na n.4 i 5 PQ20 i PQ21.

Zasilacz laboratoryjny i podane 20V.

PU5:
n.5 - n.6 = 500kΩ

n.5 PU5 - n.72 KBC = 1Ω

PQ20:
n.4 = 0,21V
n.5 = 20V

PQ21:
n.4 = 0V
n.5 = 0,21V

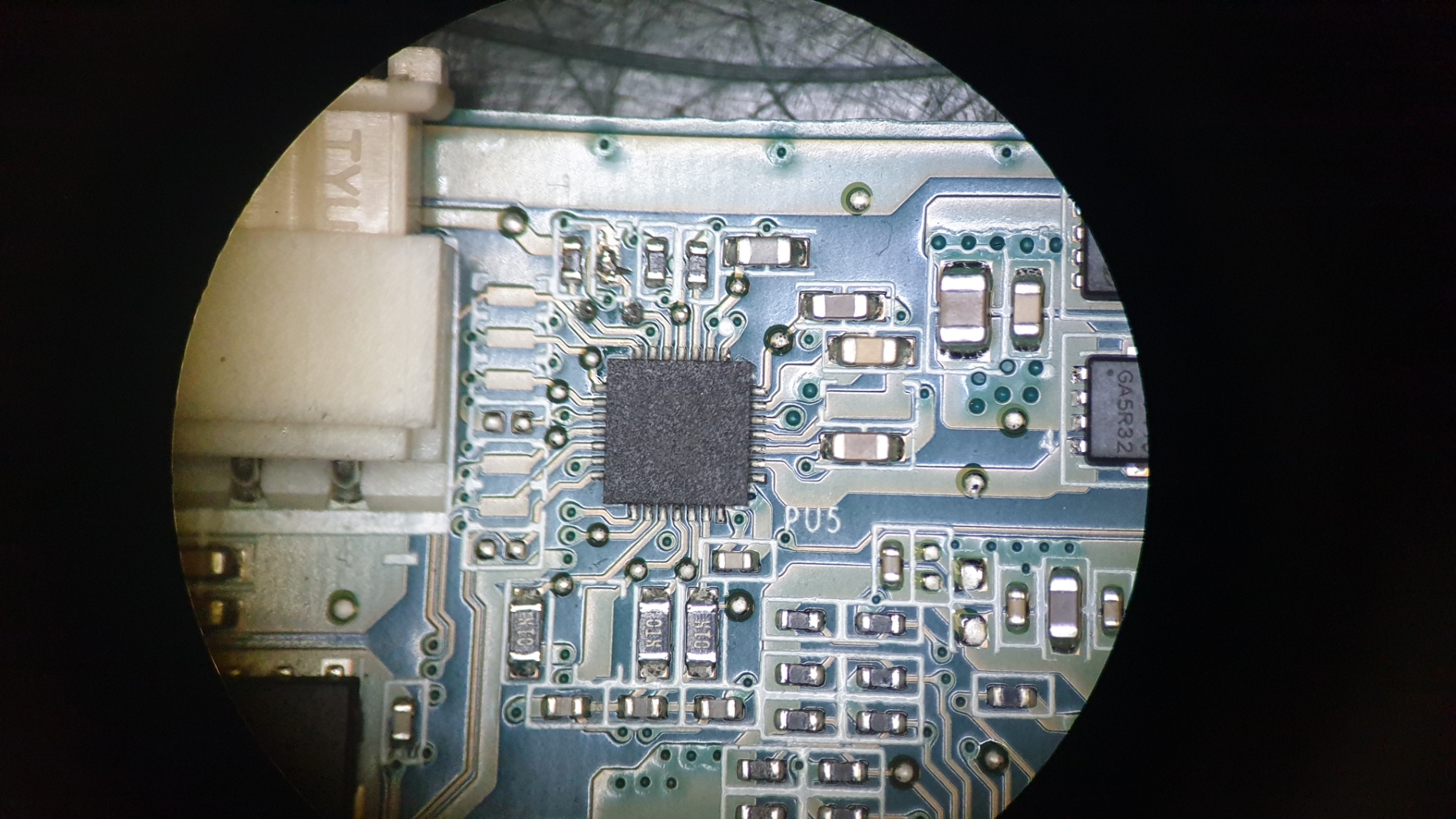

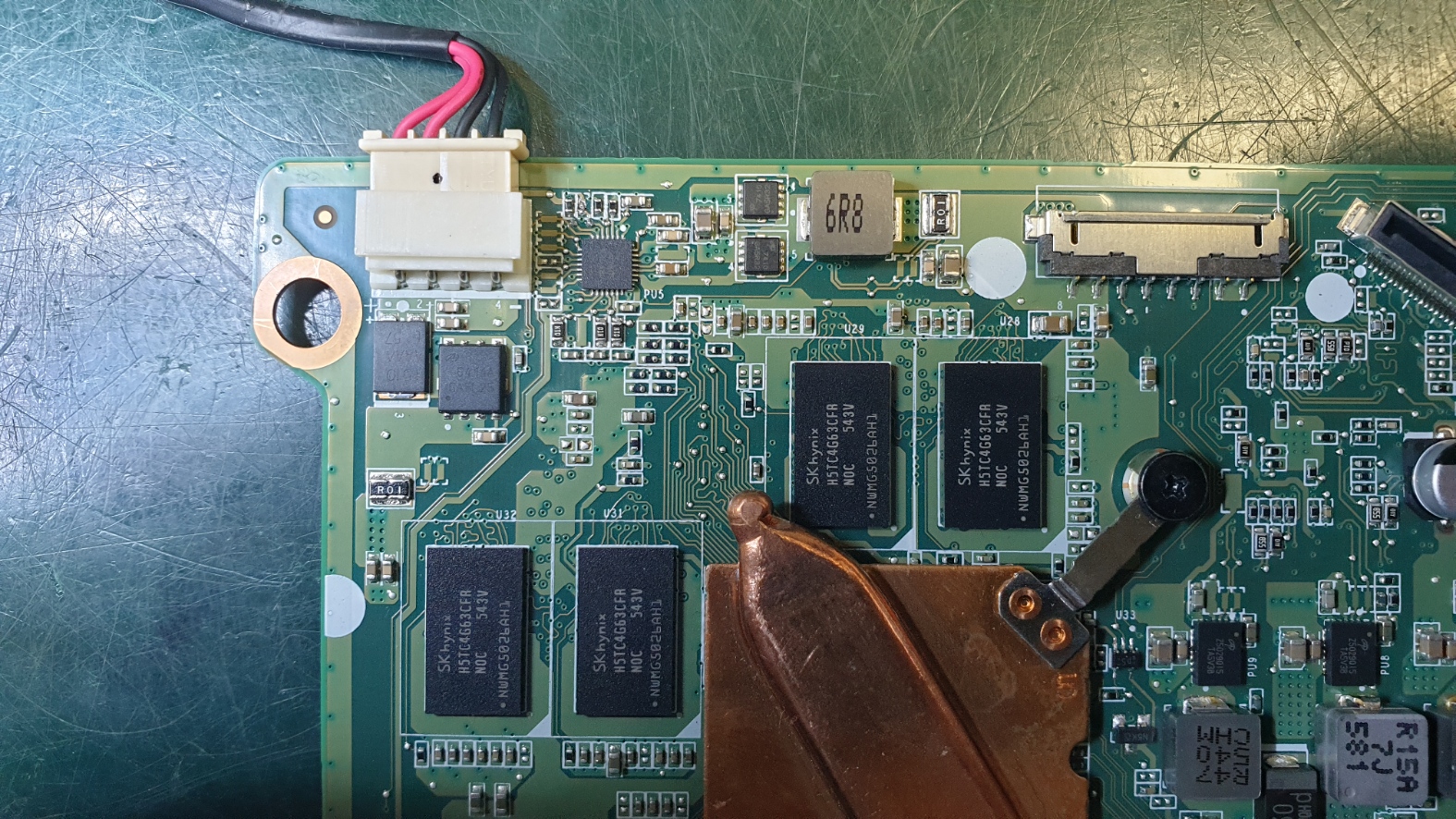

Wstaw wyraźne zdjęcie PU5 i najbliższych okolic.

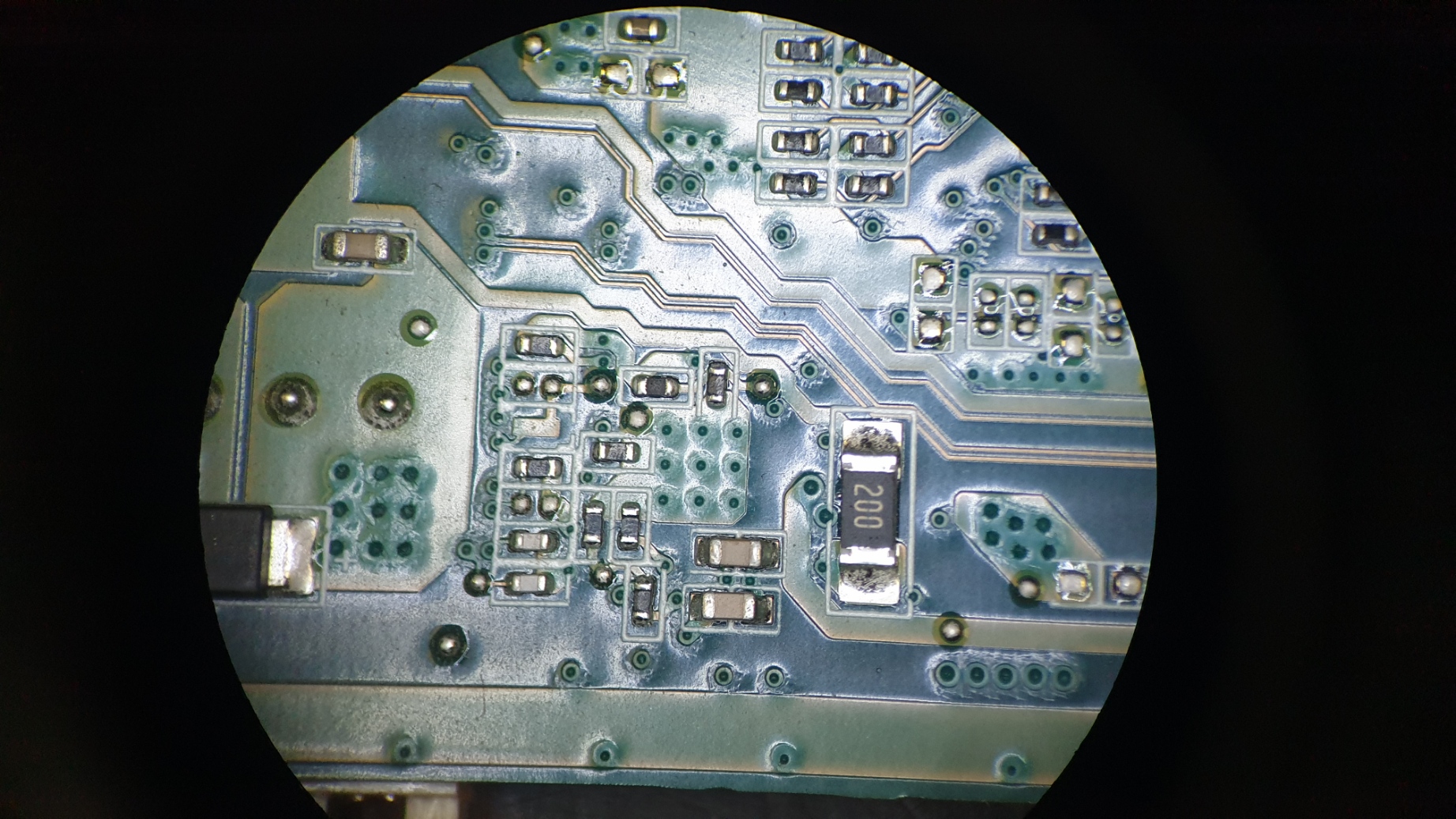

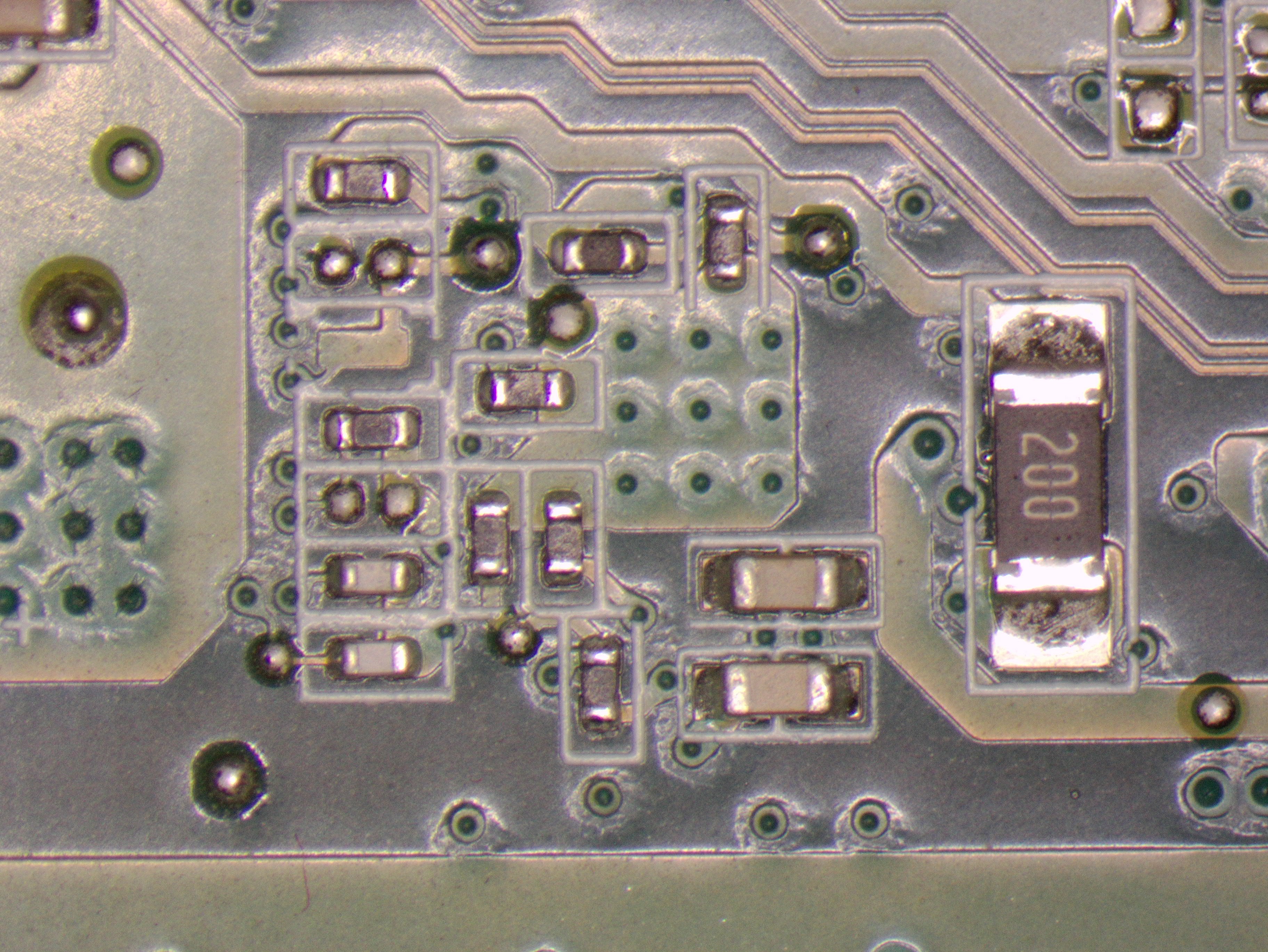

Przy nodze 5 była przecinana ścieżka i jest tam teraz kropla cyny.

Zmierz rezystancję pomiędzy n.5 -24 PU5.

n.5 -24 PU5 = 84kΩ

Spróbuj wymienić PU5, jeśli nadal nie będzie 3V na n.5 wymień KBC.
