#1 Acer Nitro AN515-54 LA-H501P - 0.4A brak obrazu

przez franekx6 • 5 kwietnia 2022, 17:19
Acer Nitro AN515-54 EH5VF
LA-H501P
SRF6X
N17P-G0-K1-A1
SR40B
KB9022Q D
XMC QH128AHIG

PL301 15kΩ 3.4V
PL501 77kΩ 5.1V
PLB1 1.7MΩ 0V
PL1101 45Ω 1.1V
PLW1 163Ω 1.5V
PLV2 1.1Ω 0.8V
PLV3 1.1Ω 0.8V
PL1801 12kΩ 1.8V
PLH1 67Ω 0.97V
PLA1 27Ω 1.1V
PLZ4 4Ω 0V
PLZ3 4Ω 0V
PLZ2 4Ω 0V
PLZ1 4Ω 0V
PLG1 10Ω 0V
PLM1 80Ω 0V

Brak obrazu.
Po podłączeniu 4-6mA, po uruchomieniu (płyta bez chłodzenia i uzbrojona tylko w RAM) około 440mA, bez RAM jest tak samo. BIOS + EC przeprogramowałęm tym samym wsadem oraz innym wsadem jednak nic to nie zmieniło. Po kilku minutach CPU zimny GPU około 50C i PCH również około 50C. Czy na moście nie jest zbyt wysoka temperatura? po takim czasie gdzie płyta jest praktycznie rozbrojona i nie obciążona i nie wystartowała w pełni.
Proszę bardziej doświadczonych o diagnozę.

Re: Acer Nitro AN515-54 LA-H501P - 0.4A brak obrazu

przez Google Adsense [BOT] • 5 kwietnia 2022, 17:19

#2 Re: Acer Nitro AN515-54 LA-H501P - 0.4A brak obrazu

przez clops35 • 5 kwietnia 2022, 18:49
Cześć,
zmierz napięcia na n.4, 7, 8, 11, 12, 13, 18 i 20 PUM1

#3 Re: Acer Nitro AN515-54 LA-H501P - 0.4A brak obrazu

przez franekx6 • 6 kwietnia 2022, 09:06
PUM1
n.4 0V 12MΩ
n.7 3.3V
n.8 3.3V
n.11 5.1V
n.12 5.1V
n.13 5V
n.18 5.1V
n.20 0V 1.1kΩ

#4 Re: Acer Nitro AN515-54 LA-H501P - 0.4A brak obrazu

przez clops35 • 6 kwietnia 2022, 09:19
Zmierz rezystancję pomiędzy n.1-8 PQM1 jeśli będzie wysoka ~100kΩ wymień PUM1.

#5 Re: Acer Nitro AN515-54 LA-H501P - 0.4A brak obrazu

przez franekx6 • 6 kwietnia 2022, 17:45
Okazało się że ktoś już grzebał przy tej płycie i brakuje PQM2 (EMB12N03V)
https://datasheetspdf.com/pdf-file/1111 ... MB12N03V/1
nie miałem takiego mosfeta i założyłem AON7408 płyta wstała wszystko działa.
http://aosmd.com/pdfs/datasheet/AON7408.pdf
według mojej wiedzy parametry prawie takie same, czy mogę go zamiennie zostawić?

Pozostał inny problem. W systemie gdy zużycie CPU jest w granicach 1-2% CPU ma około 50C a wentylatory kręcą się na 3.5k rpm (trochę dużo), radiator na całej długości ma około 25C. Pod obciążeniem CPU osiąga szybko ponad 90C i załącza się TT, taktowanie jest obcinane do około 80% na GPU ponad 90C i wydajność również jest obcinana do 80-95% obroty około 4.3k rpm.
Chłodzenie do wymiany?

#6 Re: Acer Nitro AN515-54 LA-H501P - 0.4A brak obrazu

przez clops35 • 6 kwietnia 2022, 19:10
franekx6 napisał(a):według mojej wiedzy parametry prawie takie same, czy mogę go zamiennie zostawić?

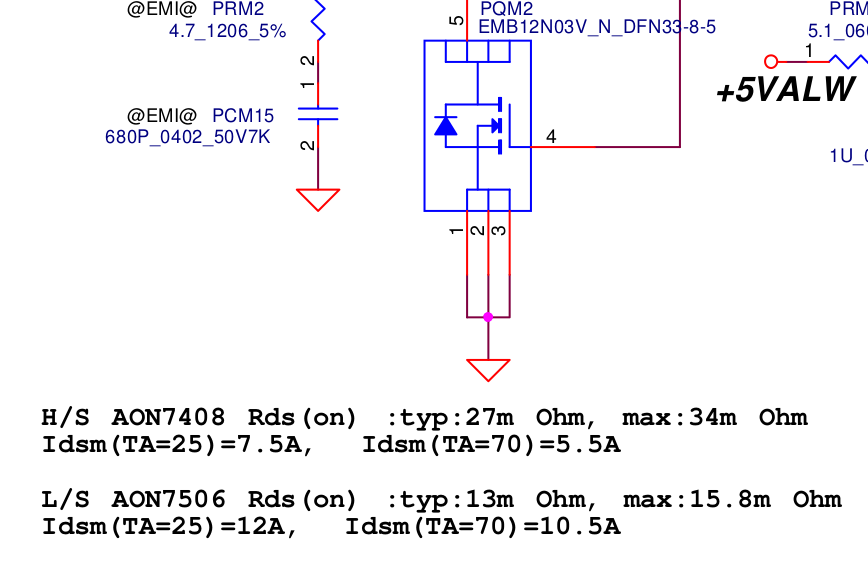

Według schematu powinien mieć rezystancję przewodzenia maksymalnie 15,8mΩ, i to by się z grubsza zgadzało ale ma dużo większą pojemność bramki i tu może robić pewne problemy.
Obrazek

franekx6 napisał(a):Chłodzenie do wymiany?
Zrób test wrzątku. Zanurz jeden koniec chłodzenia (ten przy procesorze) we wrzącej wodzie i w momencie chłodzenie powinno wyrównać temperaturę na całej powierzchni jeśli będzie z jednej strony chłodne jest do wymiany.
