#1 ACER SWIFT 3 SF315-52 PŁYTA ER5EA - BRAK NAPIĘCIA 2.5V

by CiN79 • 4 April 2024, 21:26
Płyta: ER5EA
CPU: Intel i7 8 gen
KBC: ITE8987VG

Do komputera została włożona pamięć powodująca spięcie - od tamtej pory komputer się nie włącza. Zaprogramowałem bios (bez wsadu), wymieniłem kilka komponentów, ale nie pomogło.

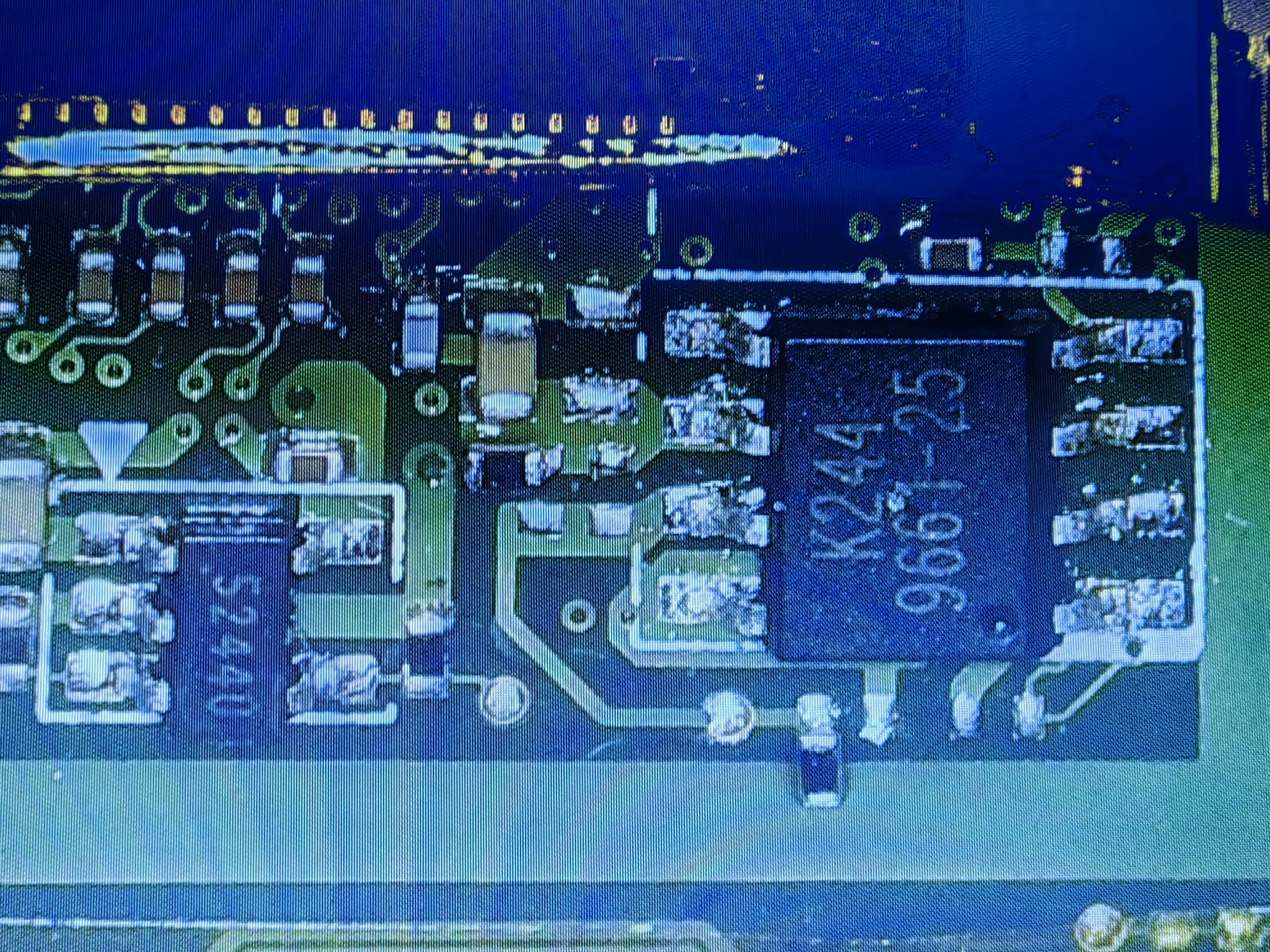

Moje pierwsze pytanie jest takie - dlaczego U8202 nie ma żadnego napięcia wyjściowego na pinach 6 i 7?
Chip został wymieniony na nowy, nie ma nigdzie zwarcia. Napięcie w chipie
1: 0v
2: 0v
3: 3.3v
4: 5.1v
6: 0v
7: 0v
8: 0v

Rezystencja na cewkach procesora koło 10ohm.

Bardzo proszę o pomoc przynajmniej z tym układem G9661, bo moim zdaniem po podaniu napięcia powinien dawać napięcie wyjściowe - sygnału nie mam jak na razie sprawdzić (czekam na oscyloskop), ale chyba jest w niskim stanie (0v napięcie cały czas).


Re: ACER SWIFT 3 SF315-52 PŁYTA ER5EA - BRAK NAPIĘCIA 2.5V

by Google Adsense [BOT] • 4 April 2024, 21:26

#2 Re: ACER SWIFT 3 SF315-52 PŁYTA ER5EA - BRAK NAPIĘCIA 2.5V

by Vogelek23 • 5 April 2024, 10:26
CiN79 wrote:Moje pierwsze pytanie jest takie - dlaczego U8202 nie ma żadnego napięcia wyjściowego na pinach 6 i 7?

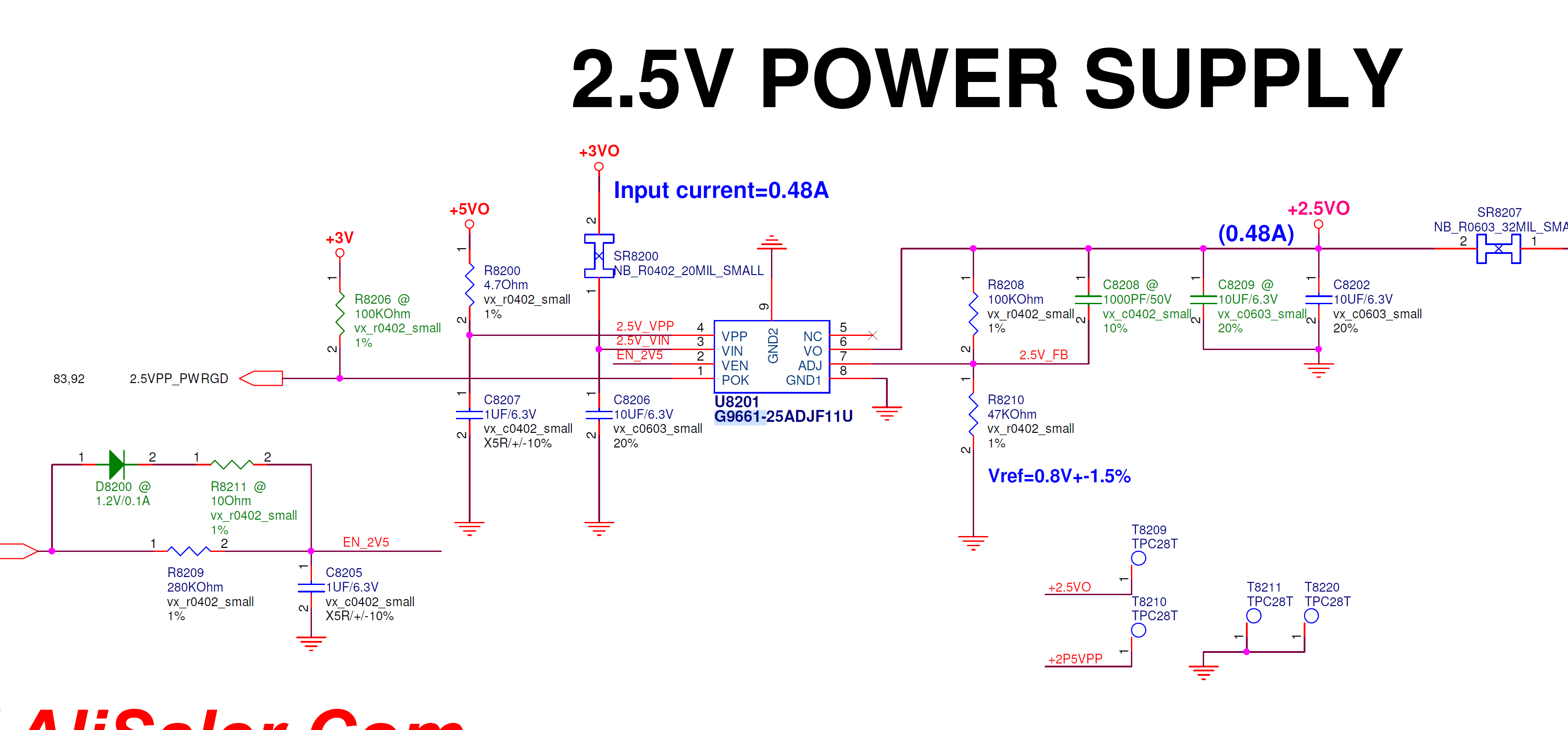

Bo nie ma sygnału ENABLE na pinie 2. Zmierz napięcie do masy na obu pinach rezystora R8209 przy włączonej płycie.

#3 Re: ACER SWIFT 3 SF315-52 PŁYTA ER5EA - BRAK NAPIĘCIA 2.5V

by CiN79 • 5 April 2024, 13:45
Dziękuję za bardzo dla mnie pożyteczną informację odnośnie sygnału ENABLE.
Rozumiem, że ten sygnał jest generowany przez KBC?
Vogelek23 wrote:Zmierz napięcie do masy na obu pinach rezystora R8209 przy włączonej płycie


Na obu pinach jest 0v. Płyta przestała się włączać, ale dla pewności zwarłem pin 1 gniazda klawiatury z masą. Nie zrobiło to żadnej różnicy w pomiarze.
Zaraz po usterce paliły się diody zasilania i ładowania baterii. Po jakimś czasie i to przestało działać (zanim się zorientowałem przełożyłem pamięć do drugiego slotu i wtedy już komputer umarł na amen)

#4 Re: ACER SWIFT 3 SF315-52 PŁYTA ER5EA - BRAK NAPIĘCIA 2.5V

by Vogelek23 • 5 April 2024, 15:01
CiN79 wrote:Rozumiem, że ten sygnał jest generowany przez KBC?
Nie - ten sygnał wychodzi z procesora (konkretnie to z jego PCH - sygnał PM_SUSC# przechodzi przez zworę R2504, stając się sygnałem SUSC_EC#, a następnie przez zworę SR9101, stając się sygnałem SUSC#_PWR).

CiN79 wrote:i wtedy już komputer umarł na amen
Wygląda na to, że na 99% uszkodzony jest PCH w hybrydowym procesorze.
