#1 ASUS RX570-4GB - IDENTYFIKACJA PRZETWORNICY

от lukasrz • 24 Сентябрь 2021, 11:17
Cześć.

Dostałem do naprawy kartę z koparki. ASUS EX-RX570-04GD5.

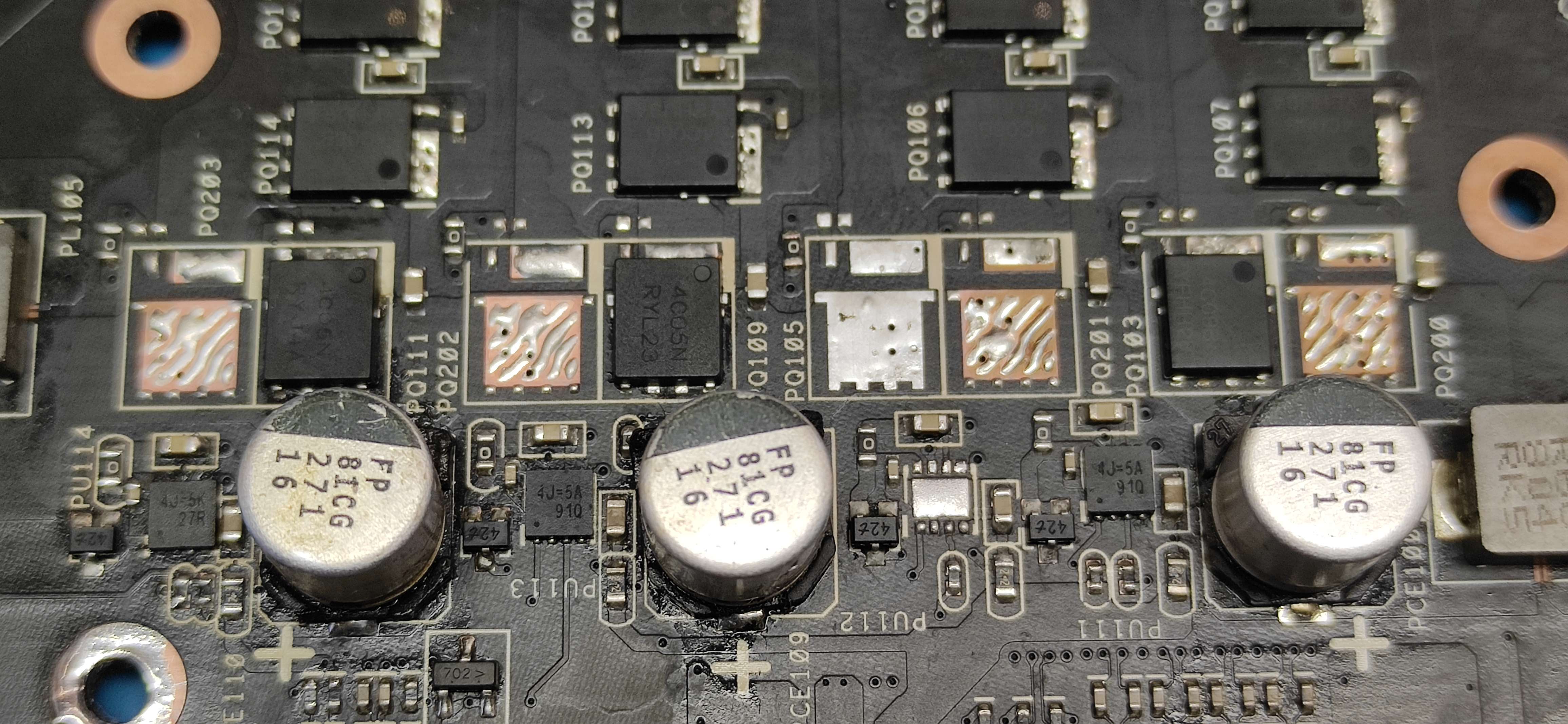

Karta miała zwarte dwa mosfety oraz uszkodzoną przetwornicę. Jest to układ SMD 8 nóżkowy +GND o oznaczeniu 4J=5A Wiecie może co to konkretnie za układ tam siedzi?

Karta pierwotnie pewnie miała nieco mniej usterek ale jest po innym serwisie :/


Re: ASUS RX570-4GB - IDENTYFIKACJA PRZETWORNICY

от Google Adsense [BOT] • 24 Сентябрь 2021, 11:17

#2 Re: ASUS RX570-4GB - IDENTYFIKACJA PRZETWORNICY  [РЕШЕНО] 

от xamledyD • 24 Сентябрь 2021, 12:50
Witam.
Układ, którego oznaczenie zaczyna się od 4J= to Richtek RT9611CGQW.
Pozdrawiam

#3 Re: ASUS RX570-4GB - IDENTYFIKACJA PRZETWORNICY

от lukasrz • 24 Сентябрь 2021, 13:00
xamledyD писал(а):Witam.
Układ, którego oznaczenie zaczyna się od 4J= to Richtek RT9611CGQW.
Pozdrawiam


Super, zamawiam. Mógłbyś podzielić się wiedzą gdzie znajdę takie informację na przyszłość? :mrgreen:

Dziękuje.

#4 Re: ASUS RX570-4GB - IDENTYFIKACJA PRZETWORNICY

от xamledyD • 24 Сентябрь 2021, 13:14
Jeśli nota katalogowa układu nie jest dostępna publicznie, warto spróbować poszukać elementu na Aliexpress wpisując fragment jego oznaczenia. W tym przypadku wystarczyło wpisać 4J= w pole wyszukiwania, by uzyskać pożądany rezultat.
Pozdrawiam

#5 Re: ASUS RX570-4GB - IDENTYFIKACJA PRZETWORNICY

от lukasrz • 24 Сентябрь 2021, 13:19
xamledyD писал(а):Jeśli nota katalogowa układu nie jest dostępna publicznie, warto spróbować poszukać elementu na Aliexpress wpisując fragment jego oznaczenia. W tym przypadku wystarczyło wpisać 4J= w pole wyszukiwania, by uzyskać pożądany rezultat.
Pozdrawiam



Nie wpadłem na to :D Podziękował jeszcze raz, układ zamoiwony.

Re: ASUS RX570-4GB - IDENTYFIKACJA PRZETWORNICY

от Google Adsense [BOT] • 24 Сентябрь 2021, 13:19
