#1 ASUS VIVOBOOK FLIP 14 TM420ia - problem z ładowaniem baterii

от tomekchr • 11 Май 2024, 09:55
Witajcie.
Chce naprawić laptopa, problem z ładowaniem baterii. Windows pokazuje że podłączono i ładuje natomiast procent ładowania nie zmienia się. Na pinach 7,8 jest tylko napięcie baterii 11,65V po wypięciu baterii pojawia się napięcie około 13V.
Płyta to 60NB0RN0-MB2040 ASUS TM420UA TM420I NB2565_PCB_MB_V4 TP420IA MAIN_BOARD REV2.1 RYZEN 5 4500U Pomożecie ?

Re: ASUS VIVOBOOK FLIP 14 TM420ia - problem z ładowaniem baterii

от Google Adsense [BOT] • 11 Май 2024, 09:55

#2 Re: ASUS VIVOBOOK FLIP 14 TM420ia - problem z ładowaniem baterii

от Vogelek23 • 17 Май 2024, 16:29
Proszę zamieścić zdjęcie układu ładowania i jego najbliższych okolic. Jaki układ ładowania jest na tej płycie (oznaczenie na obudowie)?

#3 Re: ASUS VIVOBOOK FLIP 14 TM420ia - problem z ładowaniem baterii

от tomekchr • 18 Май 2024, 08:13

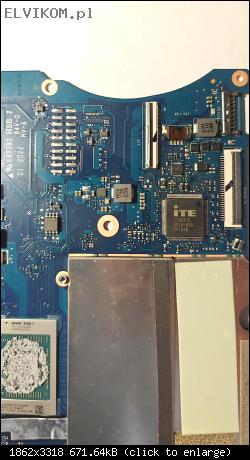

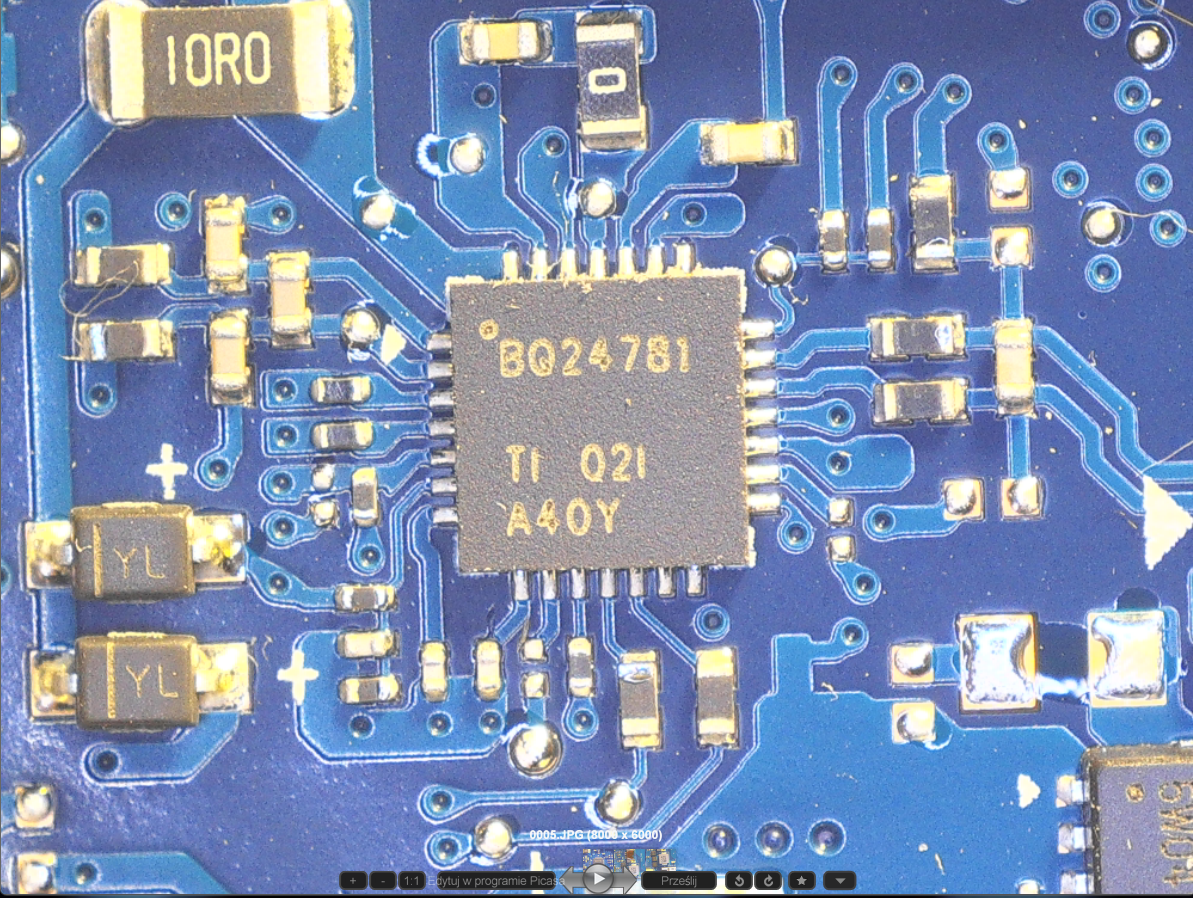

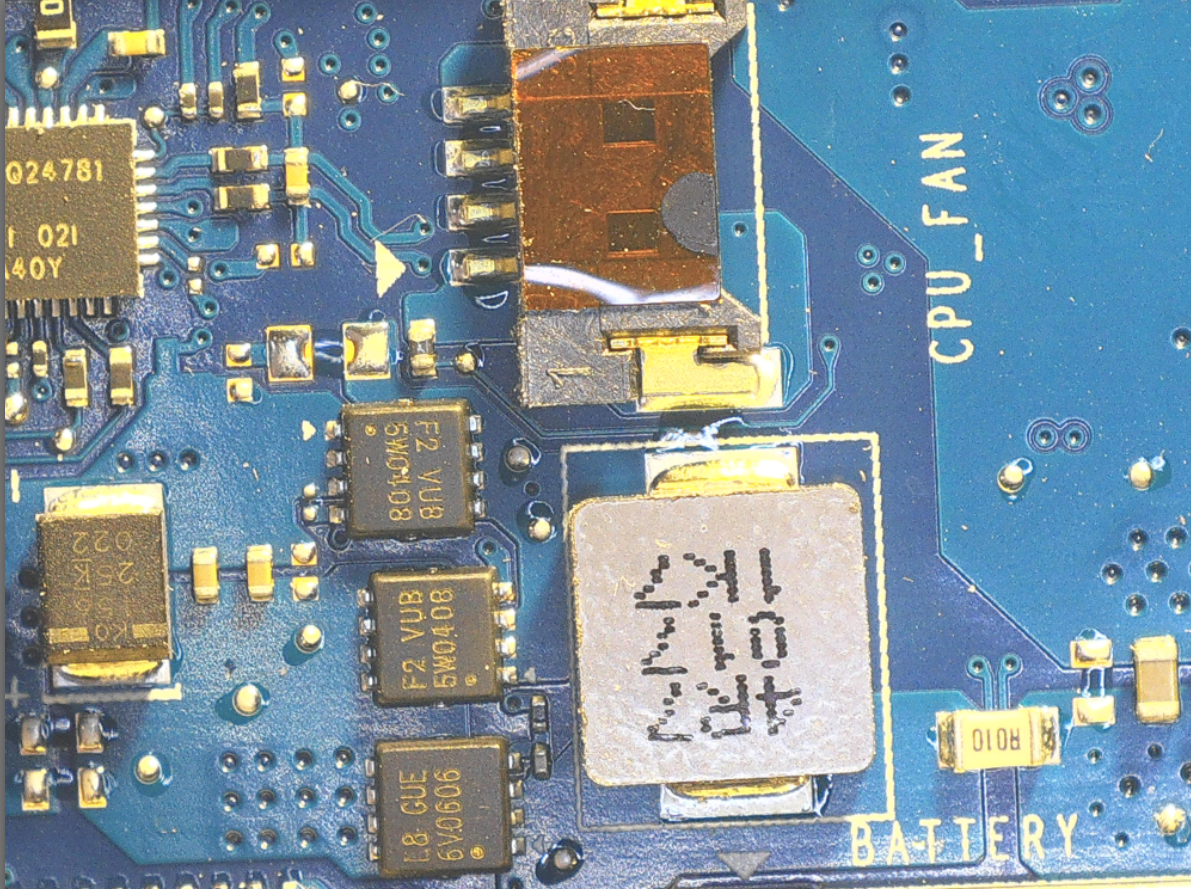

Zamieszczam zdjęcia.




Kilka pomiarów BQ24781 bez baterii laptop włączony.

1. IACM - 19V
2. IACP - 19V
3 . CMSRC - 19V
4. ACDRV - 1V
5. ACOK - 3.3V
6. ACDET 2,6V



Необходимо авторизоваться для просмотра вложений в этом сообщении.

#4 Re: ASUS VIVOBOOK FLIP 14 TM420ia - problem z ładowaniem baterii

от Vogelek23 • 18 Май 2024, 12:59
Odłącz całkowicie zasilanie (bateria i zasilacz), odczekaj 1-2 minuty na rozładowanie pojemności i zmierz rezystancje pomiędzy pinami 1 i 2 oraz pomiędzy pinami 19 i 20 chargera. Jeśli rezystancje będą niskie (maksymalnie do 20Ω), podmień charger BQ24781. Z uwagi na słabą dostępność oryginału, możesz go wymienić na dużo bardziej popularny i w pełni kompatybilny BQ24780S.

#5 Re: ASUS VIVOBOOK FLIP 14 TM420ia - problem z ładowaniem baterii

от tomekchr • 22 Май 2024, 11:05
Po wymianie chargera, jest tak samo.

#6 Re: ASUS VIVOBOOK FLIP 14 TM420ia - problem z ładowaniem baterii

от Vogelek23 • 22 Май 2024, 15:41

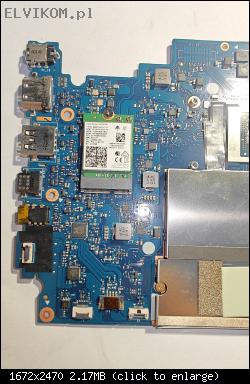

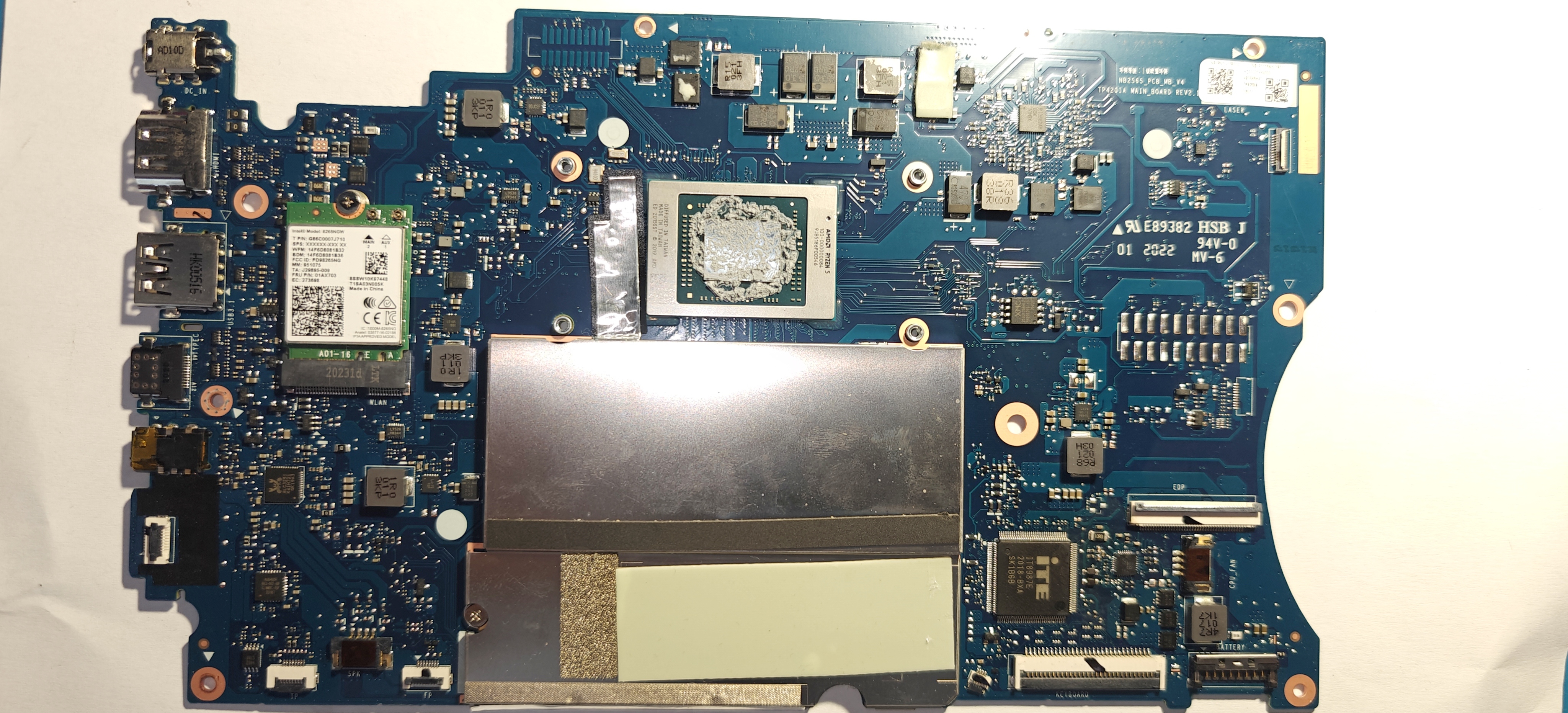

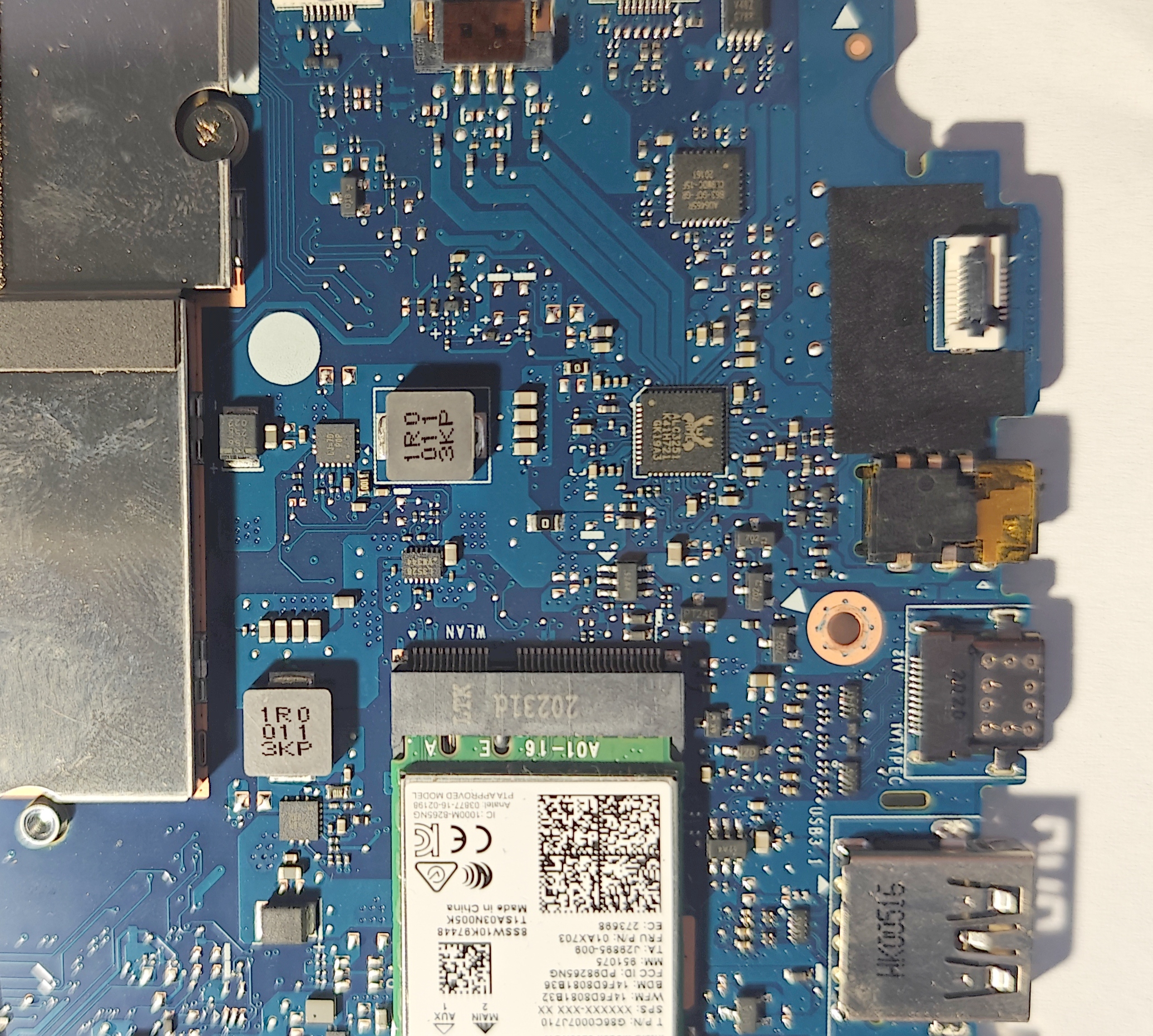

Proszę zamieścić wyraźne zdjęcia całej płyty z obu stron.

#7 Re: ASUS VIVOBOOK FLIP 14 TM420ia - problem z ładowaniem baterii

от tomekchr • 24 Май 2024, 13:39

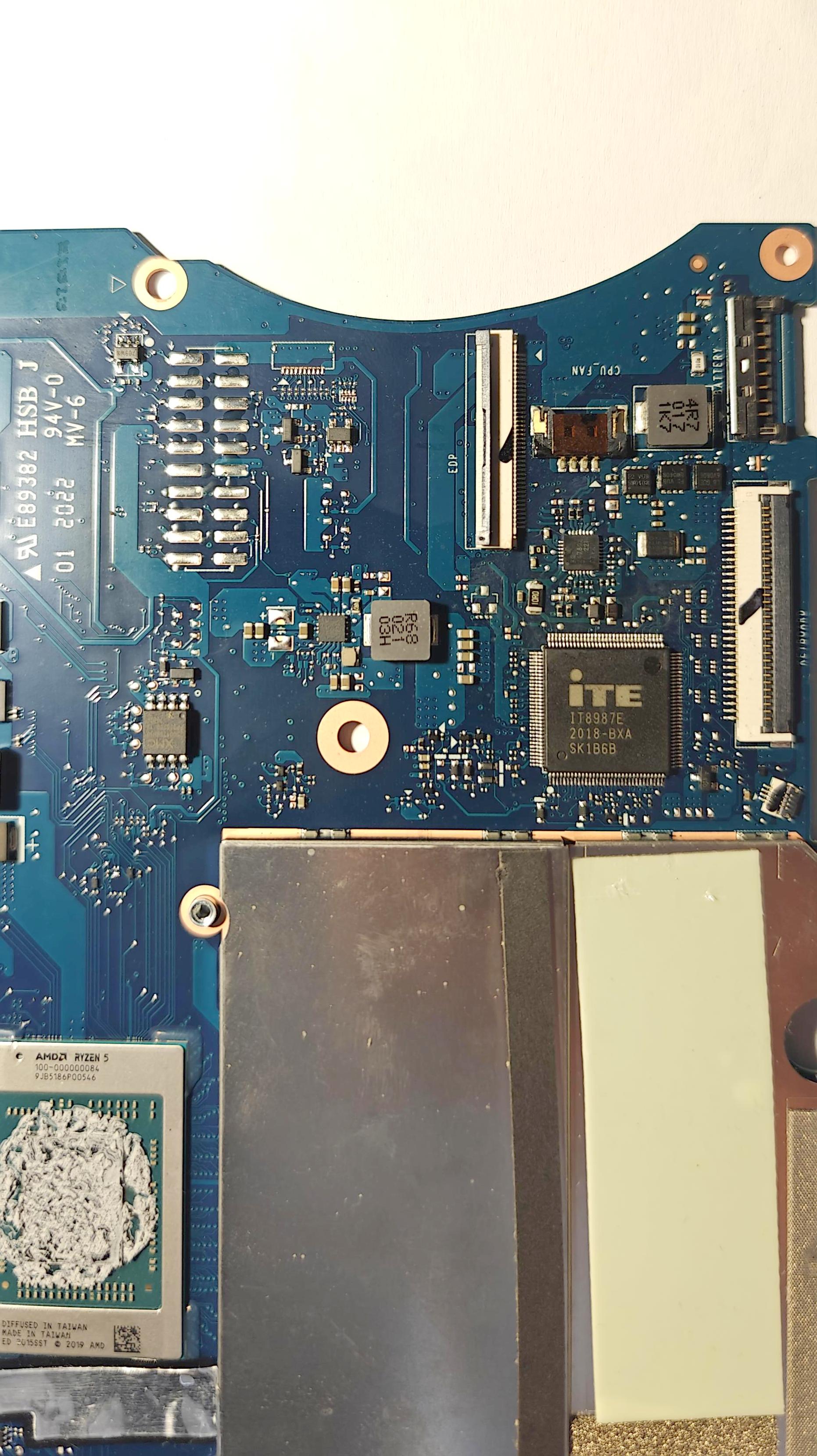

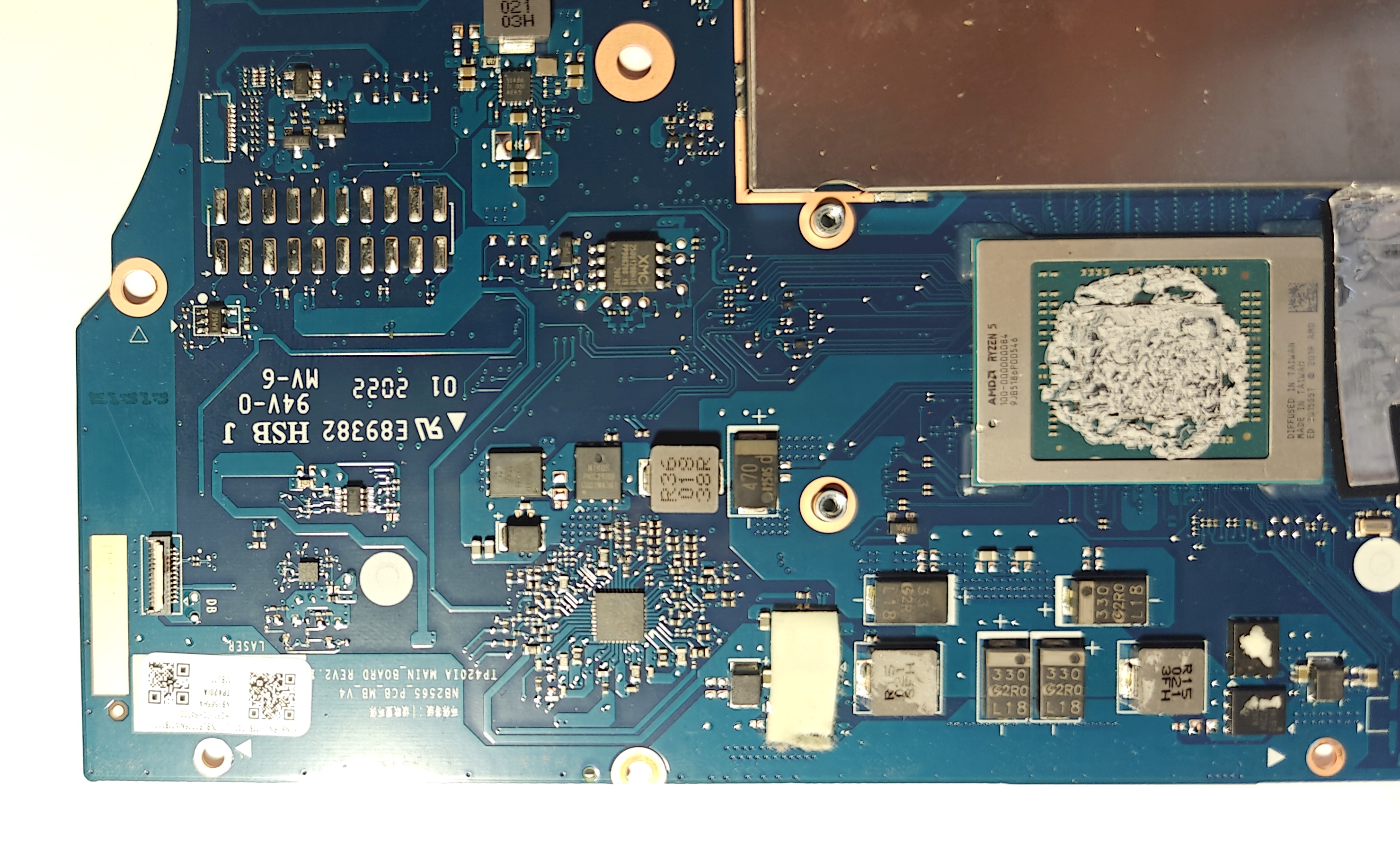

Необходимо авторизоваться для просмотра вложений в этом сообщении.

#8 Re: ASUS VIVOBOOK FLIP 14 TM420ia - problem z ładowaniem baterii

от ado • 24 Май 2024, 19:36
Witam, na zdjęciach w załączniku widać jakiś osad w okolicach kbc.
Był zalany? proszę to wyjaśnić.
A jak wymieniony został charger, to następny układ to właśnie wspomniany.
Moim zdaniem smbus działa, może jakiś sygnał nie dochodzi (jest w stanie niskim ).
Zmierz oporność i napięcia BAT_DET p. 66 ( na znalezionym w necie schemacie IT8987).

Edit
Podaj pomiar napięcia w dwóch turach, z i bez baterii dla porównania.
Dodatkowo BAT_VOLT p.67 .

#9 Re: ASUS VIVOBOOK FLIP 14 TM420ia - problem z ładowaniem baterii

от tomekchr • 25 Май 2024, 10:51
ado писал(а):Witam, na zdjęciach w załączniku widać jakiś osad w okolicach kbc.
Był zalany? proszę to wyjaśnić.

nie może troche topnika z lutowania chargera.

#10 Re: ASUS VIVOBOOK FLIP 14 TM420ia - problem z ładowaniem baterii

от tomekchr • 1 Июнь 2024, 11:53
KBC p. 66 z baterią i bez baterii takie same napięcia
50Ω i 3.3V
KBC p.67 z baterią i bez baterii również 3.3V

#11 Re: ASUS VIVOBOOK FLIP 14 TM420ia - problem z ładowaniem baterii 

от ado • 1 Июнь 2024, 13:07
Sam proces rozpoczęcia ładowania odbywa się przez wysłanie szyną SMBus z mastera, (czyli kbc) instrukcji do chargera.

"• Ładowanie jest włączone przez SMBus (REG0x12[0], wartość domyślna to 0, ładowanie włączone)"
Jest jeszcze kilka warunków które muszą być spełnione ( manual podaje ich osiem).
Zacytuje pierwszy, bo jest kluczowy.


Moim zdaniem 50Ω to niepokojąco nisko, ale nie mam pewności bo brak schematu.

#12 Re: ASUS VIVOBOOK FLIP 14 TM420ia - problem z ładowaniem baterii

от tomekchr • 4 Июнь 2024, 15:27
Dziekuje za pomoc. Temat zamykam.
