 [ROZWIĄZANY] Błąd w schemacie ?

#1 Błąd w schemacie ?

przez czaki00 • 11 listopada 2016, 16:36
Schemat Dell 9530 LA-9941P

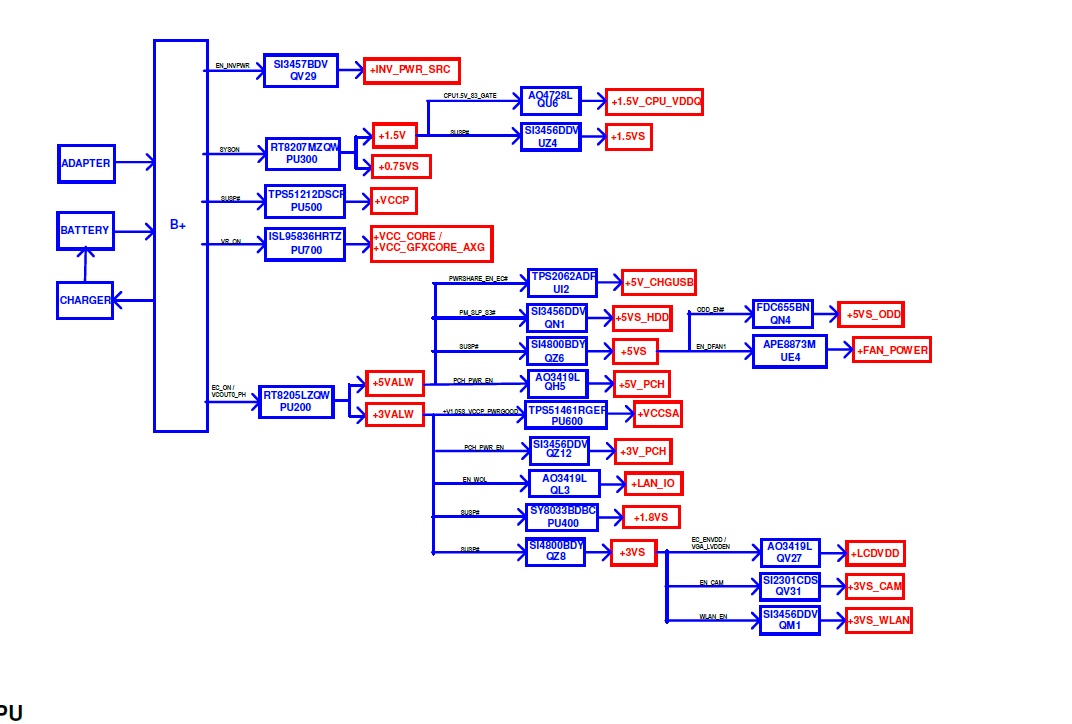

Natknąłem się na pewna nieścisłość w schemacie. Mianowicie na stronie z Power sequence są zupełnie inne układy niż w całej reszcie schematu
Obrazek

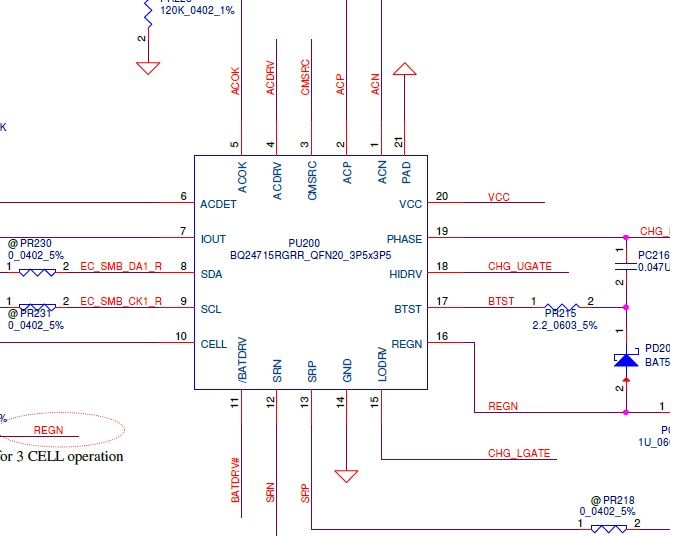

dla przykładu PU200
Obrazek

PU300
Obrazek

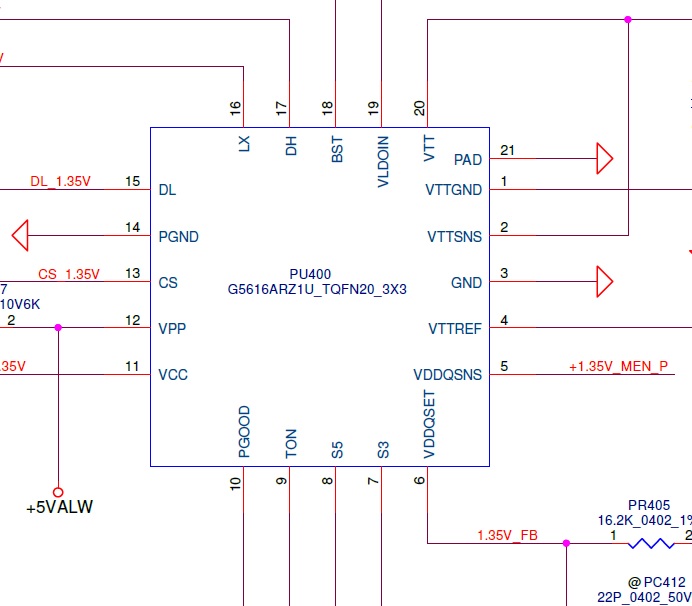

PU400
Obrazek

Albo jest błąd w schemacie albo czegoś tu nie rozumiem :wtf:

Re: Błąd w schemacie ?

przez Google Adsense [BOT] • 11 listopada 2016, 16:36

#2 Re: Błąd w schemacie ?  [ROZWIĄZANY] 

przez dominik555 • 18 listopada 2016, 17:54
Bardzo często producent przypisuje takie "kulawe" Power Sequence do różnych jego płyt mimo, iż obsada scalakowa i numeracja układów jest inna. Wiązać to się może między innymi z zaoszczędzeniem czasu, a co za tym idzie pieniędzy. A ogólna idea pojawiających się sygnałów pozostaje :)

#3 Re: Błąd w schemacie ?

przez czaki00 • 26 listopada 2016, 22:20
Dziwne to trochę :shock: ale dzięki za wyjaśnienie bo myślałem że coś nie tak ze schematem :)
