#1 Braun Clean & Charge Station - idetyfikacja

przez mariners • 14 listopada 2020, 10:18

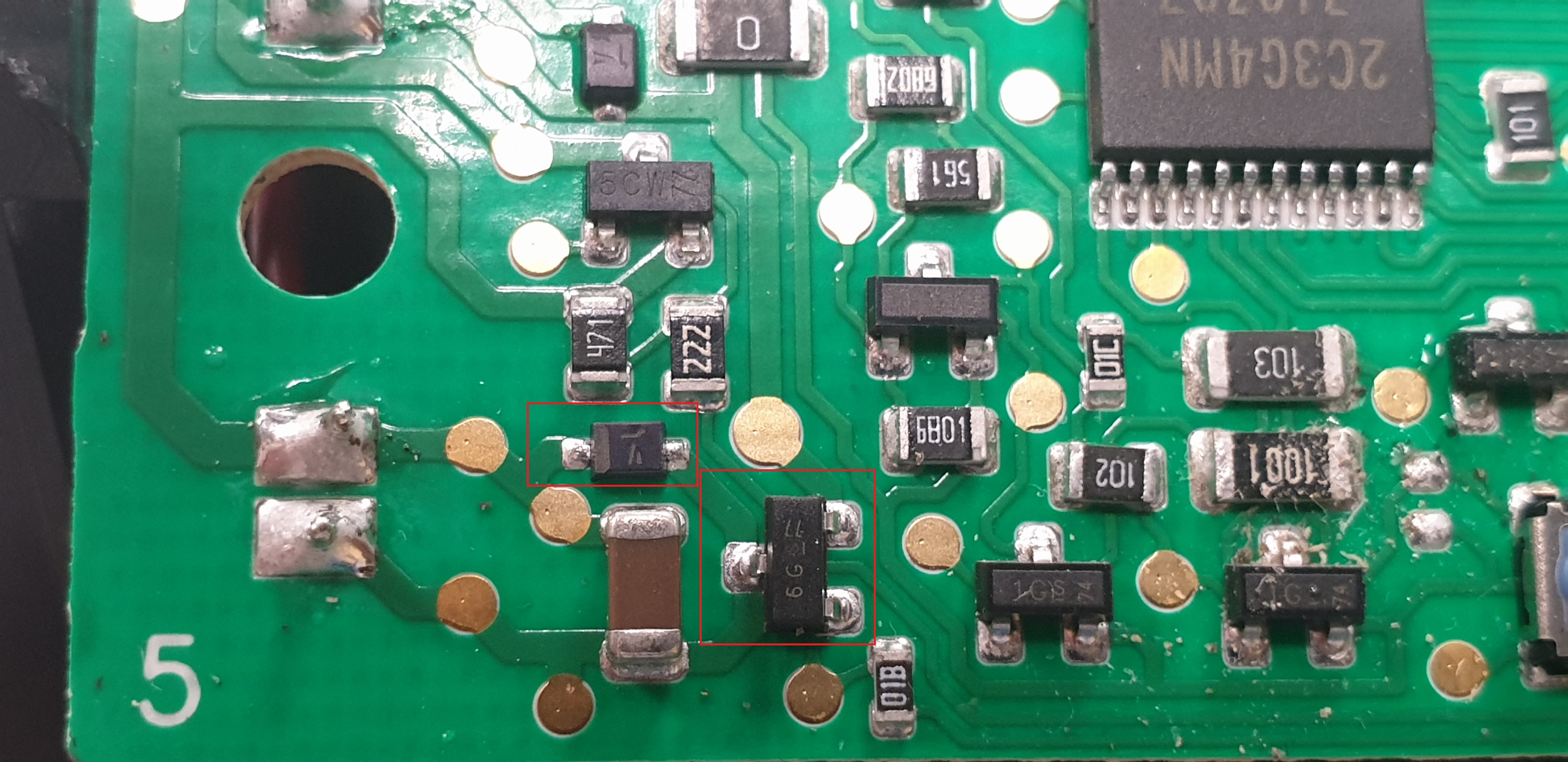

Otrzymałem stację po zwarciu uszkodzone elementy zaznaczone na zdjęciu (z innej stacji, tamte niestety są zwęglone),
Potrzebuje pomoc w identyfikacji tych dwóch układów.
Oznaczenia ze stacji : MSIP-REM-BRAUN 5425

Obrazek

Re: Braun Clean & Charge Station - idetyfikacja

przez Google Adsense [BOT] • 14 listopada 2020, 10:18

#2 Re: Braun Clean & Charge Station - idetyfikacja  [ROZWIĄZANY] 

przez amorphe • 14 listopada 2020, 15:57
Tranzystor wygląda na BC818-40 :
https://html.alldatasheet.com/html-pdf/ ... 18-40.html

Co do diody - wygląda jakby w/w tranzystor załączał jakąś indukcyjność, więc dioda mogła by być jakaś szybsza (niewykluczone,że wystarczyłaby zwykła 1N4148)

#3 Re: Braun Clean & Charge Station - idetyfikacja

przez Vogelek23 • 14 listopada 2020, 16:02
amorphe napisał(a):Co do diody - wygląda jakby w/w tranzystor załączał jakąś indukcyjność, więc dioda mogła by być jakaś szybsza (niewykluczone,że wystarczyłaby zwykła 1N4148)
Ten tranzystor załącza cewkę przekaźnika, zatem dowolna dioda krzemowa spełni tu swoją funkcję.

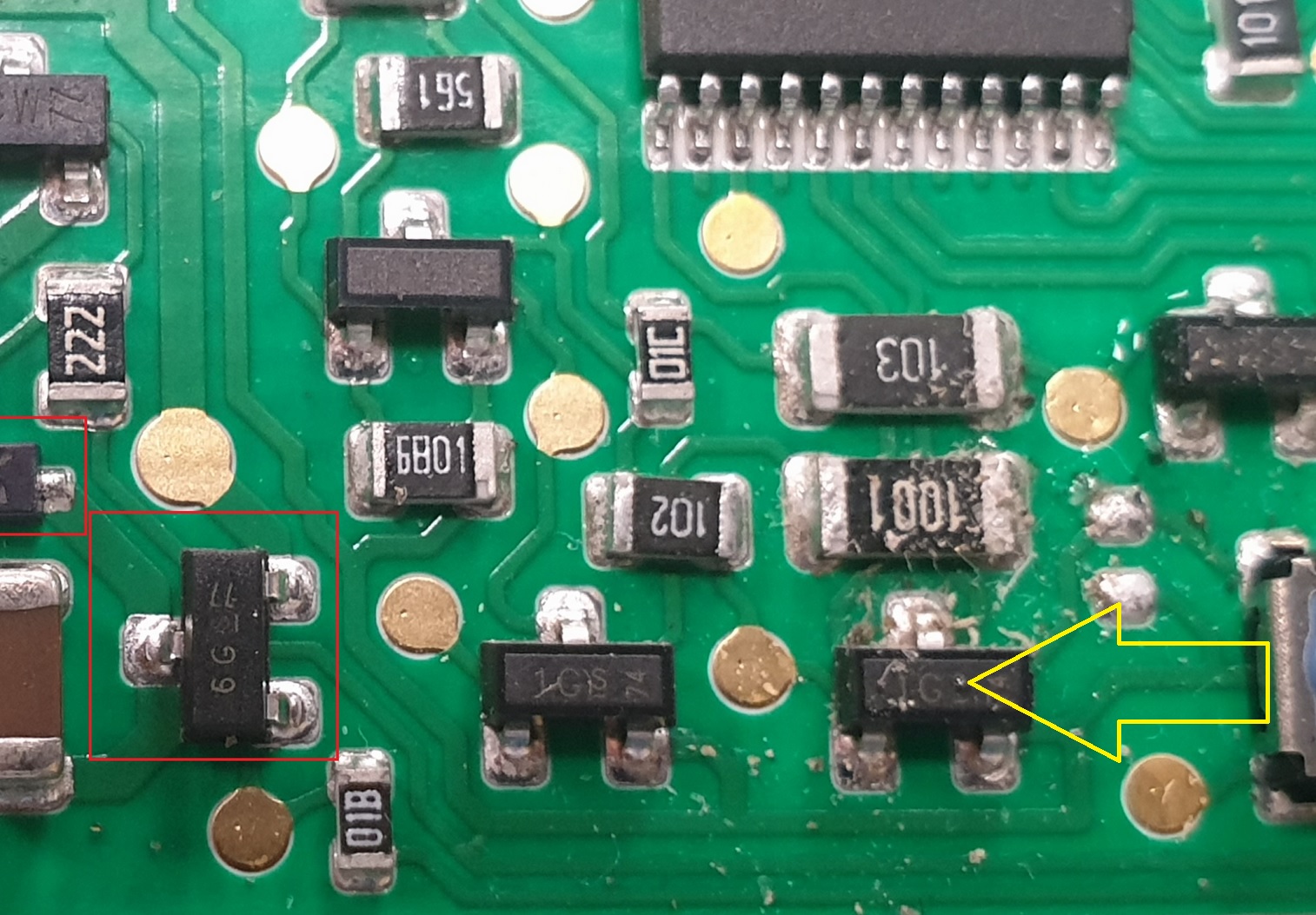

A to zaznaczone strzałką, to jest tylko brud, czy jednak dziurka wypalona w tranzystorze BC847C?
Obrazek

#4 Re: Braun Clean & Charge Station - idetyfikacja

przez mariners • 15 listopada 2020, 11:05
Zdjęcia są ze sprawnej stacji, pewnie to brud, z uszkodzonej stacji elementów nie szło odczytać, dziękuje za pomoc w identyfikacji.
