Płyta po uruchomieniu zatrzymuje się najczęściej na kodzie 33, czasami d3. Na karcie diagnostycznej wszystkie napięcia się świecą. Zdarza się że IRDY i FRAME pojawiają się podczas zatrzymania na "33" ale czasami ich nie ma mimo że kod jest wyświetlany. Zdarza się że płyta w ogóle się nie uruchomi wtedy prócz napięć świeci tylko RESET. Wentylator od CPU kręci się na pełnych obrotach, zdarza się że nieco spowalnia momentami. Diody na klawiaturze na krótko migają.
- testowałem na czterech różnych kościach RAM w różnych slotach ale z pustymi slotami jest ten sam objaw.
- podmieniałem procesor
- podmieniałem kość CMOS, programowałem wsadem z tej strony BXe98-ATX https://theretroweb.com/motherboards/s/ ... 8-atx#bios
- resetowałem CMOS (w tej płycie polega to na wciśnięciu "J" na klawiaturze podczas startu)
- brak zwarć na elektrolitach
- nic przesadnie się nie nagrzewa
- podgrzewałem SB i NB (nie do rozpływu, ~180-200 °C) jak również zamrażałem - bez żadnych zmian.
Pobieżnie sprawdziłem diody, tranzystory na zwarcie i IC na zwarcie do masy.
temperatura NB - ~45°C, SB- 35-40°C, zdarzają się momenty gdy SB ma około 50°C.
kość CMOS względem masy układu 4,9V
GL520SM (obok CPU) 4,87V
W144H 3,28V
Q23 (stabilizator obok pamięci RAM) 5,34V, 3,27V
Q11 (obok LK procesora) 2,06V, 5,7V
Q12 6,34V

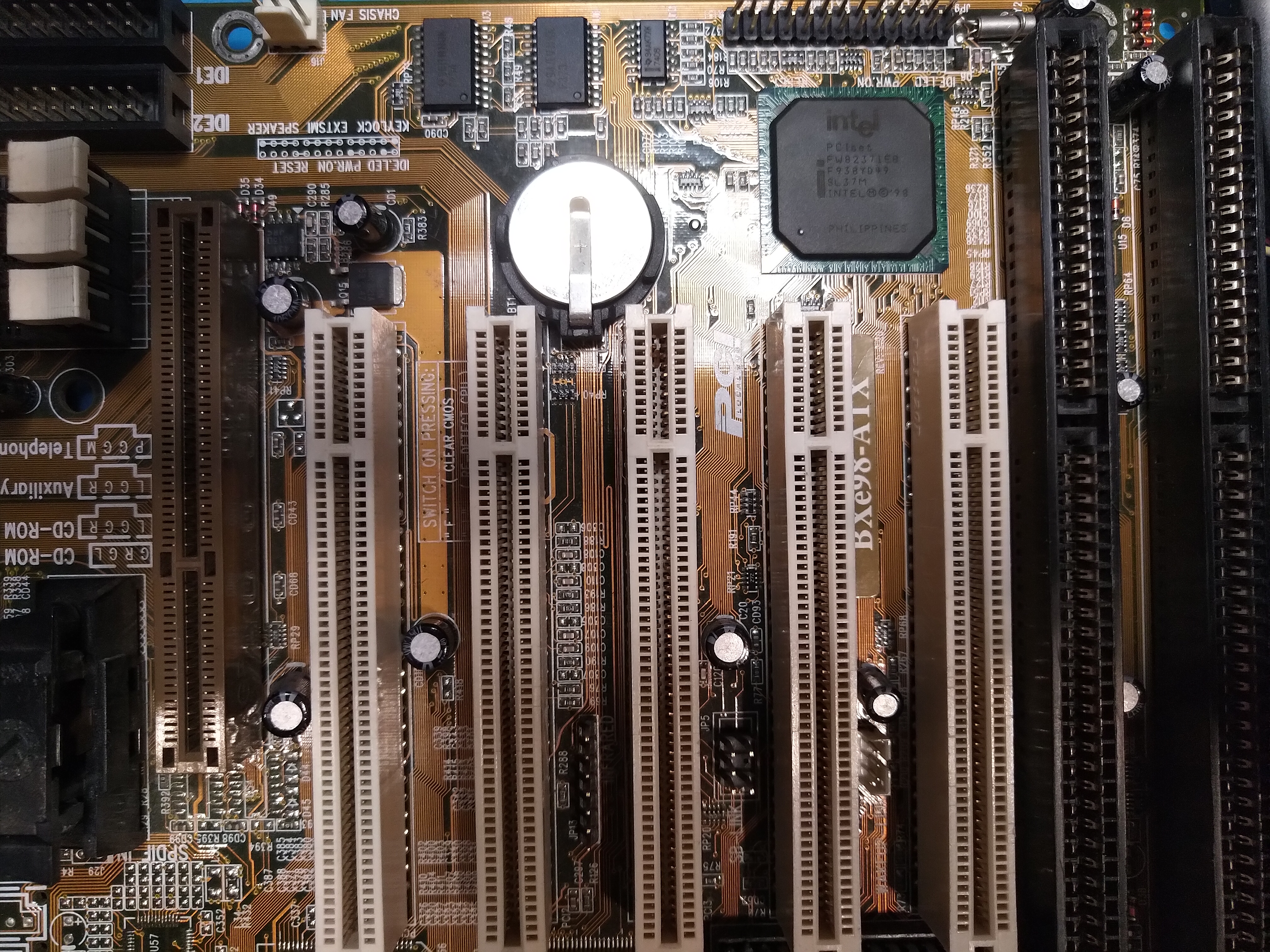

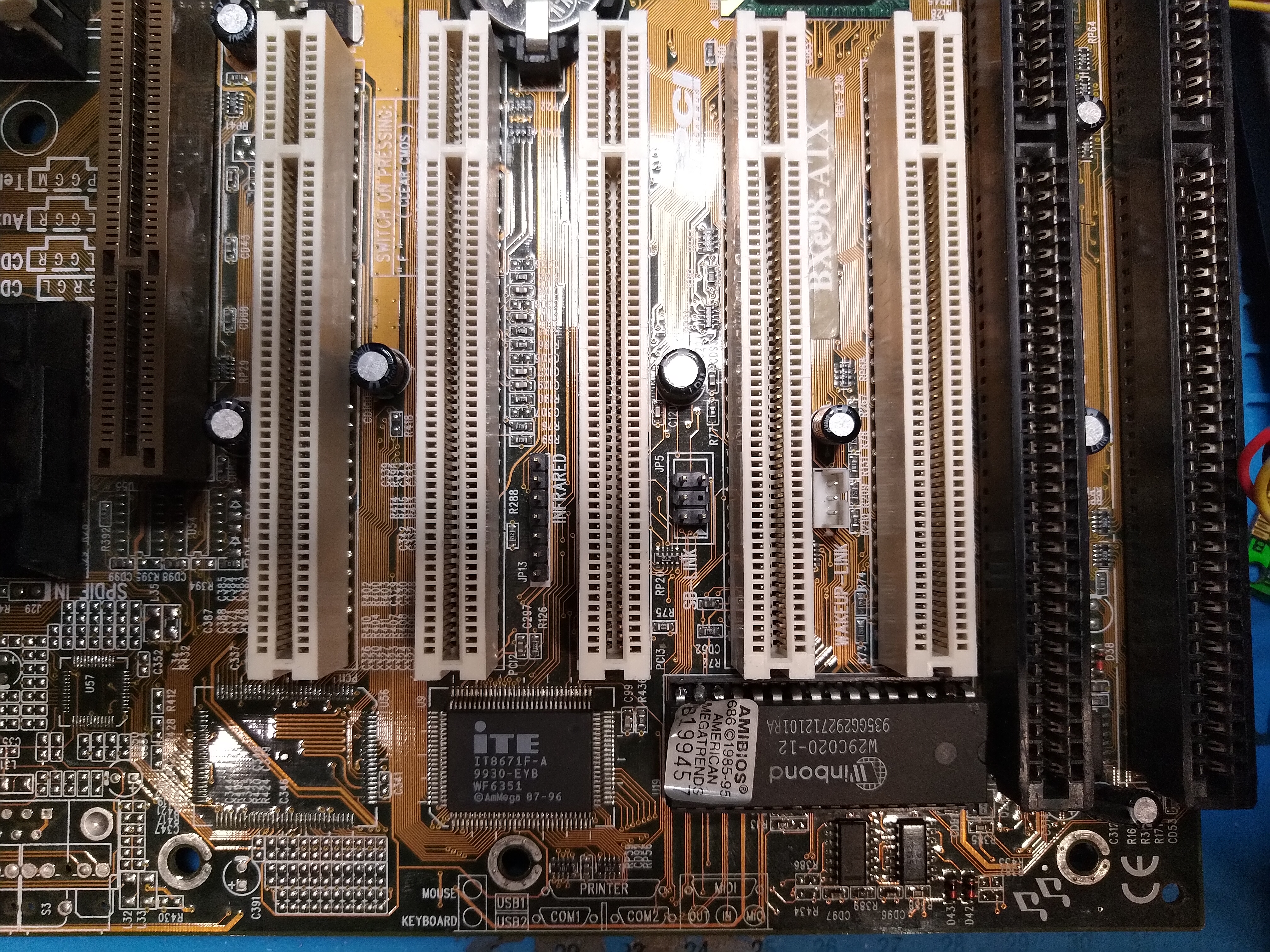

U13 , U6, U3 (obok baterii RTC) ~4,8, 4,9V
Nie posiadam oscyloskopu ale napięcia na rezonatorach kwarcowych Y2 (obok SB) 0,233V, Y3 (obok CPU) 1,2 mV (czy to nie za niska wartość ?)

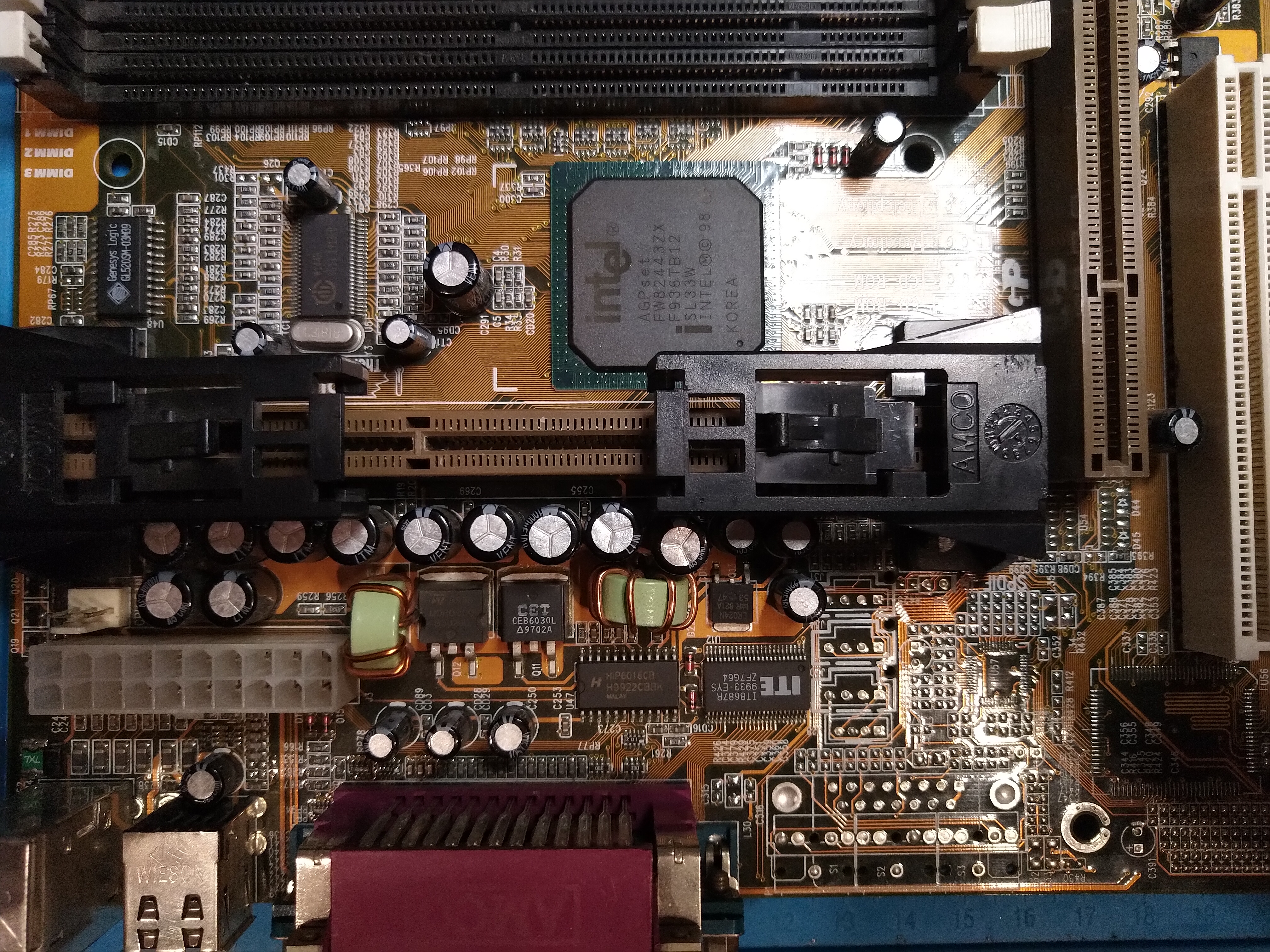

NB na cewce C300 4,4V względem masy, 58kΩ (nie jestem pewien czy w dobrym miejscu mierzę rezystancję w przypadku obu mostów)
SB na cewce CD25 4,4V 58kΩ
Napięcia na wtyczce ATX są prawidłowe.
