Dell Inspiron 15-5567 BAL20 LA-D801P - problem z niektórymi klawiszami (t5/y6)

Witam serdecznie,
mam problem z laptopem Dell Inspiron 15-5567. Latop przy wciśnięciu niektórych klawiszy np t lub y za pierwszym naciśnięciem drukuje t5 lub y6 za kolejnym już normalnie t lub y do momentu wciśnięcia innego klawisza wówczas sytuacja się powtarza. Podobny problem występuje też na innych klawiszach (f8, f1, prawy ctrl) Po podmianie klawiatury na inną jest to samo, zewnętrzna na usb i programowe działają bez zarzutu.

z tego co ustaliłem na pinie ksi1 i ksi3 konektora jkb1 jest zwarcie, podobnie na rezystorze RPE1.3 i RPE1.1 od strony kbc.
Pytanie czy padło KBC? Czy nowy układ trzeba programować czy wystarczy wlutować?

NoFear писал(а):na pinie ksi1 i ksi3 konektora jkb1 jest zwarcie

Zwarcie jest do masy, czy pomiędzy tymi pinami? Jeśli do masy, to KBC jest uszkodzony. Z informacji, które posiadam, KBC nie potrzebuje programowania, bo albo korzysta z firmware w kości BIOS, albo się z niej programuje samoczynnie. Niemniej jednak, na Aliexpress jest dostępny KBC z programem do tej płyty: https://www.aliexpress.com/item/1005004051944699.html

Dziękuję za odpowiedź.
Zwarcie jest pomiędzy pinami nie do masy. Podejrzewam że tak być nie powinno zwłaszcza że na rezystorze doprowadzającym tam 3v (RPE1) mamy oddzielone linie po 10K na każdą.
Zastanawiam się czy tak jest na sprawnej płycie a nie chcę rwać kbc jeśli jest sprawny.

NoFear писал(а):Zwarcie jest pomiędzy pinami

Zdecydowanie tak nie powinno być. Czy to zwarcie występuje z odłączoną klawiaturą, czy tylko z podłączoną? Jeśli z odłączoną też, to obejrzyj dokładnie wewnętrzne styki złącza klawiatury, czy któryś nie jest przekrzywiony i nie zwiera do styku obok (tu akurat linie KSI1 i KSI3 sąsiadują ze sobą, więc takie zwarcie jest bardzo prawdopodobne). Zamieść także fotografię złącza klawiatury. Jeśli złącze jest 100% w porządku, to aby potwierdzić uszkodzenie KBC, podnieś nóżkę 7 lub 99 kontrolera (aby nie dotykała padu na płycie) i sprawdź, czy zwarcie na złączu klawiatury (pomiędzy pinami 23 i 24) ustąpi - jeśli tak, to uszkodzenie KBC jest potwierdzone na 100%.

Dziękuję za rzeczową odpowiedź,
zwarcie występuje nawet przy wypiętej klawiaturze. W weekend spróbuję podnieść nóżkę od KBC i sprawdzę czy zwarcie zniknie.

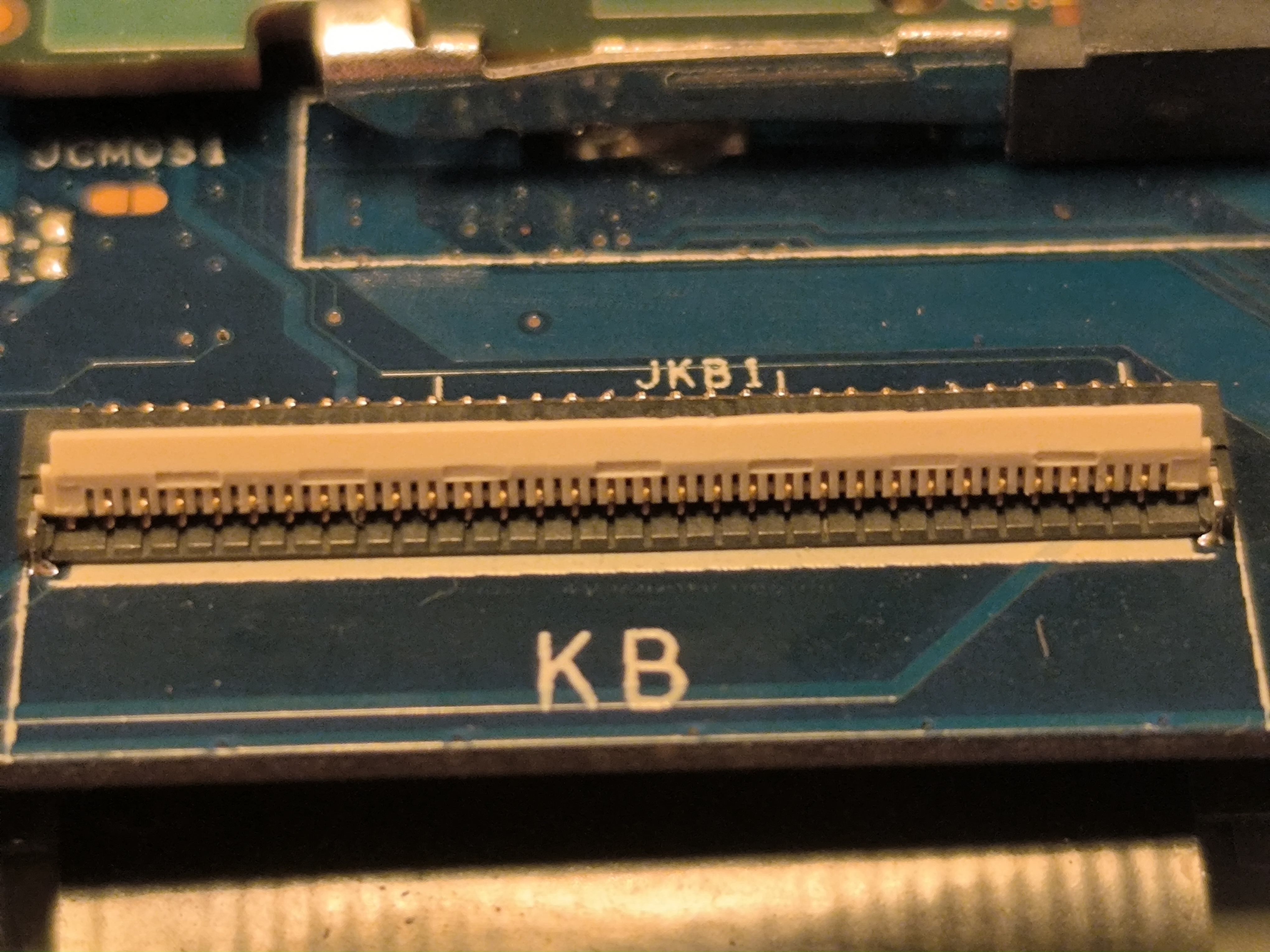

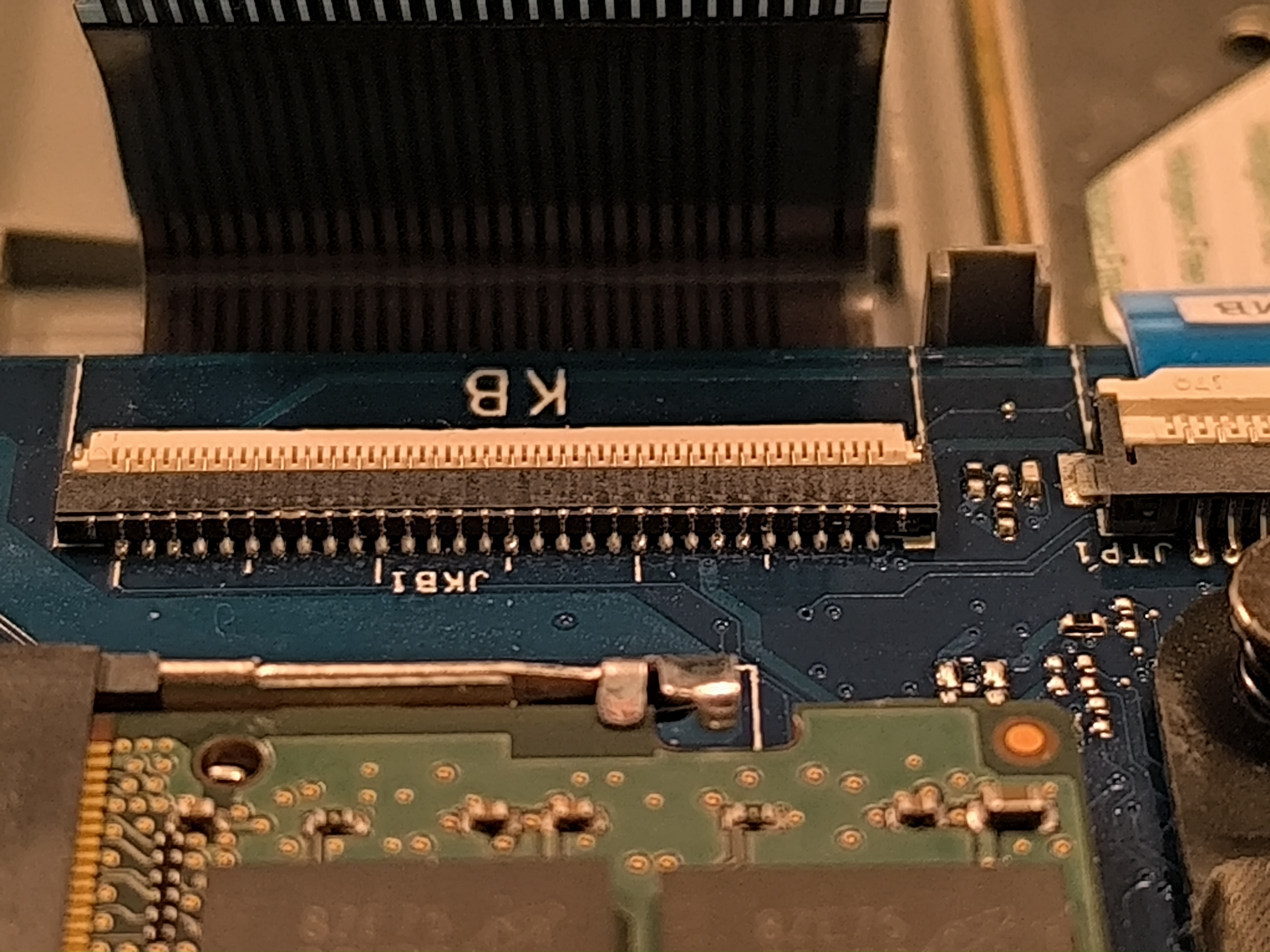

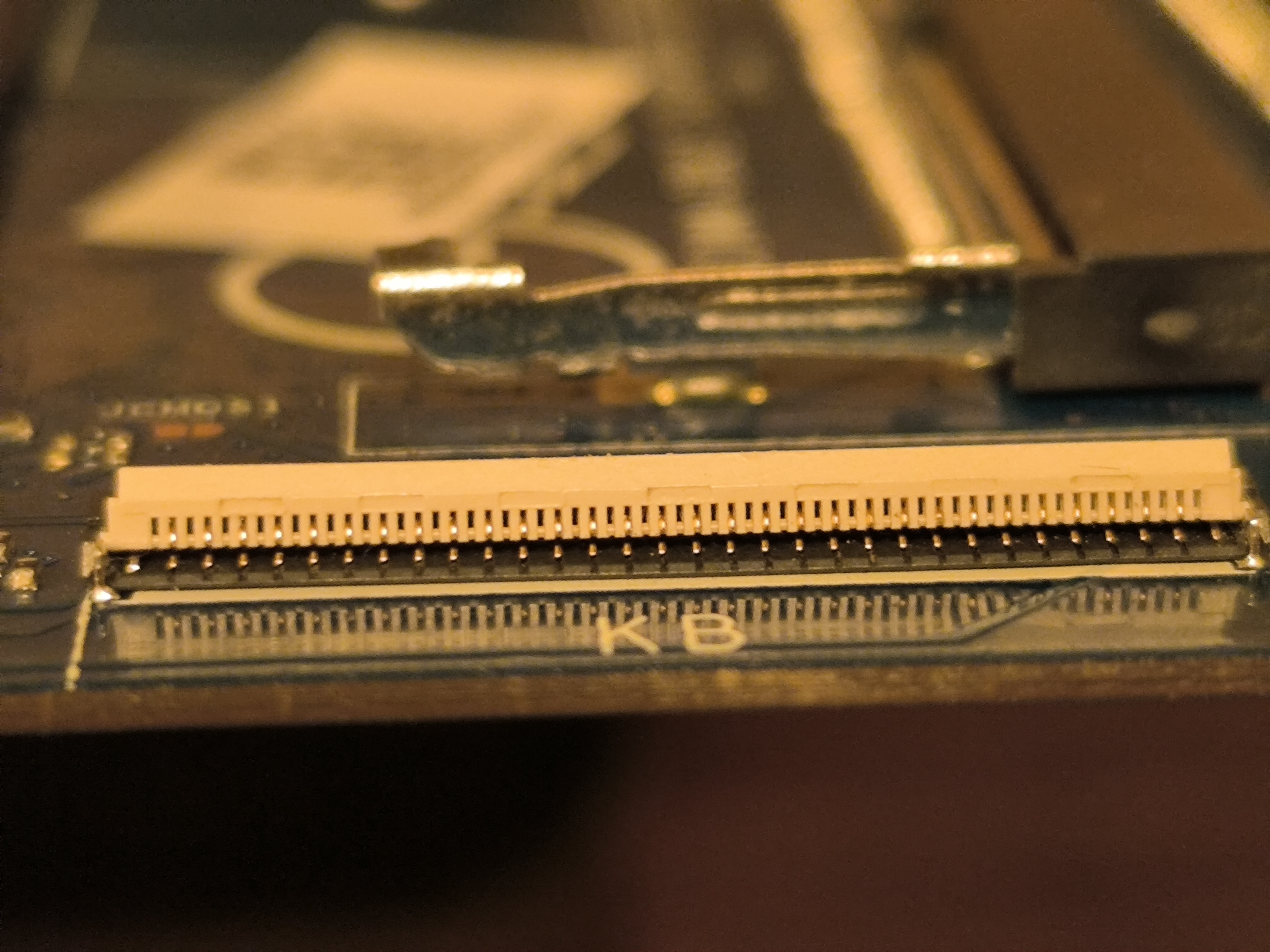

Załączam w międzyczasie zdjęcie złącza, nie widzę tam nic podejrzanego - złącze próbowałem przedmuchać sprężonym powietrzem jednak bez skutku.

Złącze wygląda w porządku. Dla formalności wylutuj jeszcze drabinkę RPE1, zanim podniesiesz nóżkę KBC, i sprawdź, czy zwarcie ustąpi - jeśli nie, to pozostaje tylko KBC. No chyba, że masz spory niefart i zwarcie jest w strukturze laminatu, ale to wyjdzie dopiero po podniesieniu n. 7 lub 99 kontrolera.
