#1 Dell latitude 5420 la-k491p brak podświetlania matrycy

przez Sashamarzor • 13 października 2022, 09:52
Laptop
Dell latitude 5420
Płyta compal la-k491p
Cpu i7 1165g7

Problem- brak podświetlania matrycy.
Zlokalizowałem dwa przepalone bezpieczniki mam tylko problem z doborem na ich wymianę.
Brak schematu do tego modelu ale posiłkuję się podobną konstrukcją : la-k371p
Złącze edp jest takie samo oraz bezpieczniki i układy do których są podłączone są takie same...
No wiec mam przepalone bezpieczniki Fz1 oraz Fz2
Patrząc na schemat fz1 to 2A_35V_T0603FF1000TM
A fz2 1A_65V_T0603FF1000TM
Chyba jest to błąd na schemacie bo obydwa bezpieczniki to T0603FF1000TM czyli 1amp 65v

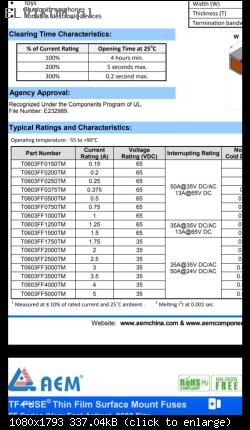

Zgodnie z datasheet....
Załączam kawałek schematu z obydwoma bezpieczniki oraz datasheet
Proszę o pomoc jakie bezpieczniki powinienem wstawić

Obrazek
Obrazek
Obrazek

Re: Dell latitude 5420 la-k491p brak podświetlania matrycy

przez Google Adsense [BOT] • 13 października 2022, 09:52

#2 Re: Dell latitude 5420 la-k491p brak podświetlania matrycy

przez Vogelek23 • 13 października 2022, 13:02
Powinieneś zamontować bezpieczniki FZ1 = 2A i FZ2 = 1A - twórca schematu po prostu skopiował oznaczenie bezpiecznika FZ2 do FZ1 i nie poprawił go, jakkolwiek jednak poprawił wartość prądu. Zanim wymienisz bezpieczniki, sprawdź, czy na żadnym z nich nie ma zwarcia lub przywarcia do masy (obie strony).
