Dell Latitude E7450 LA-A961P - problem z podświetleniem

Część,

Jak w tytule mam problem z podświetleniem w:
Dell Latitude E7450 LA-A961P
i5-5300U

W laptopie zanika podświetlenie matrycy. Przeginanie laptopa, naduszanie w okolicy procesora oraz JEDP1 przywraca podświetlenie. Treść jest dalej widoczna (podświetlenie latarką).
Wyglądało to na problem z taśmą, jednak po jej wymianie dalej jest ten sam problem.
Zostalo dodatkowo przelutowane złącze JEDP1 i podmieniona matryca - problem nadal występuje, ale tylko na skręconym laptopie. Płyta luźno no stole nie chce stracić podświetlenia.
Pin 21 JEDP1 wygląda na naprawdę dobrze przylutowany.

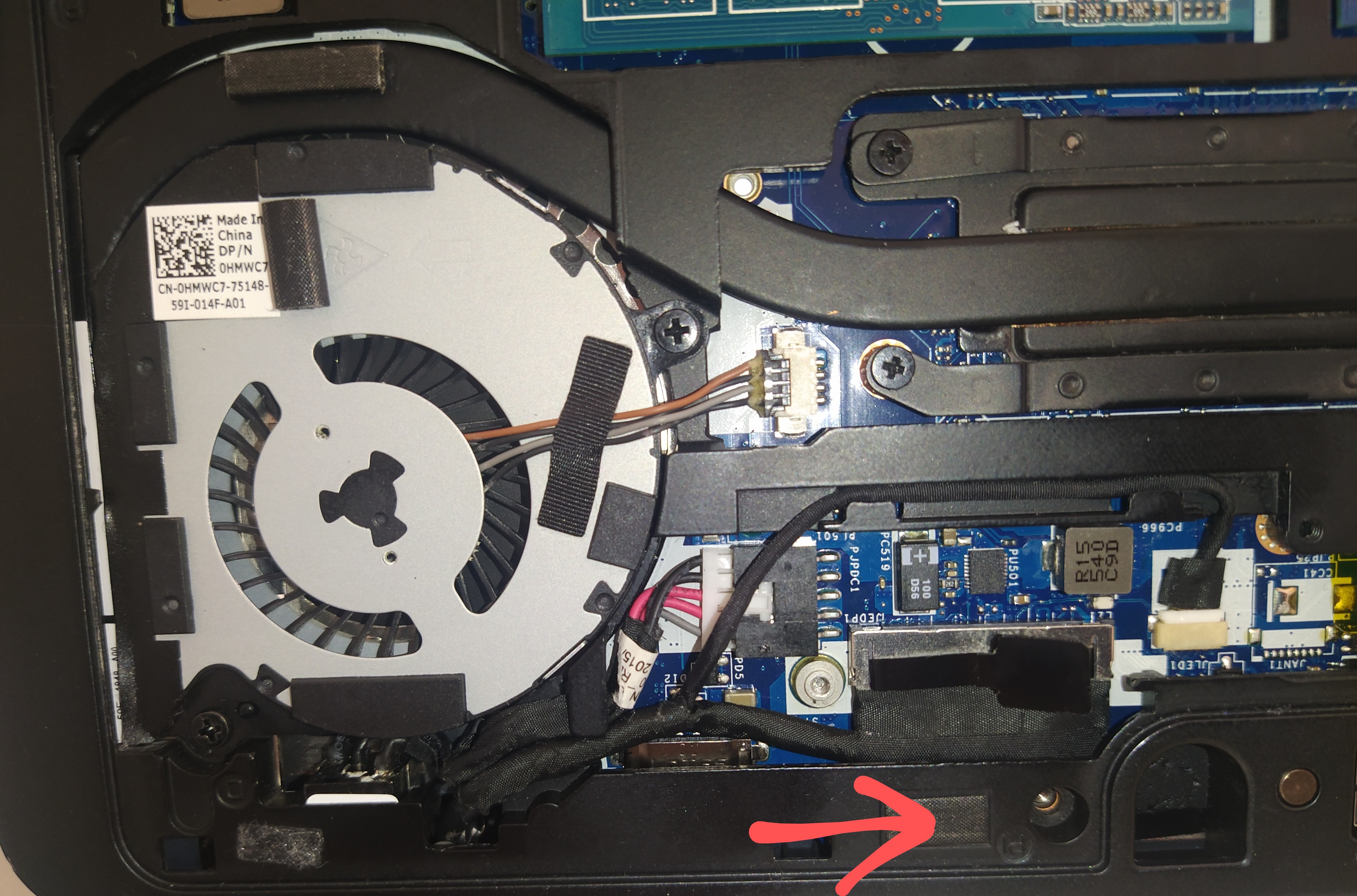

Zacząłem rozbierać laptopa etapami i po wykręceniu tej śruby obraz wraca:


Od strony palmrestu to jest ta śruba:

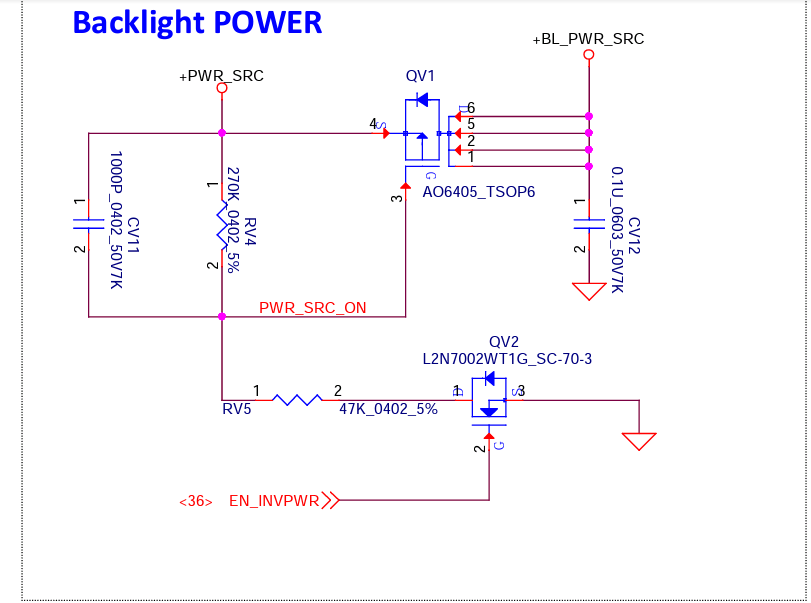

Za podświetlenie odpowiada QV1 i QV2:

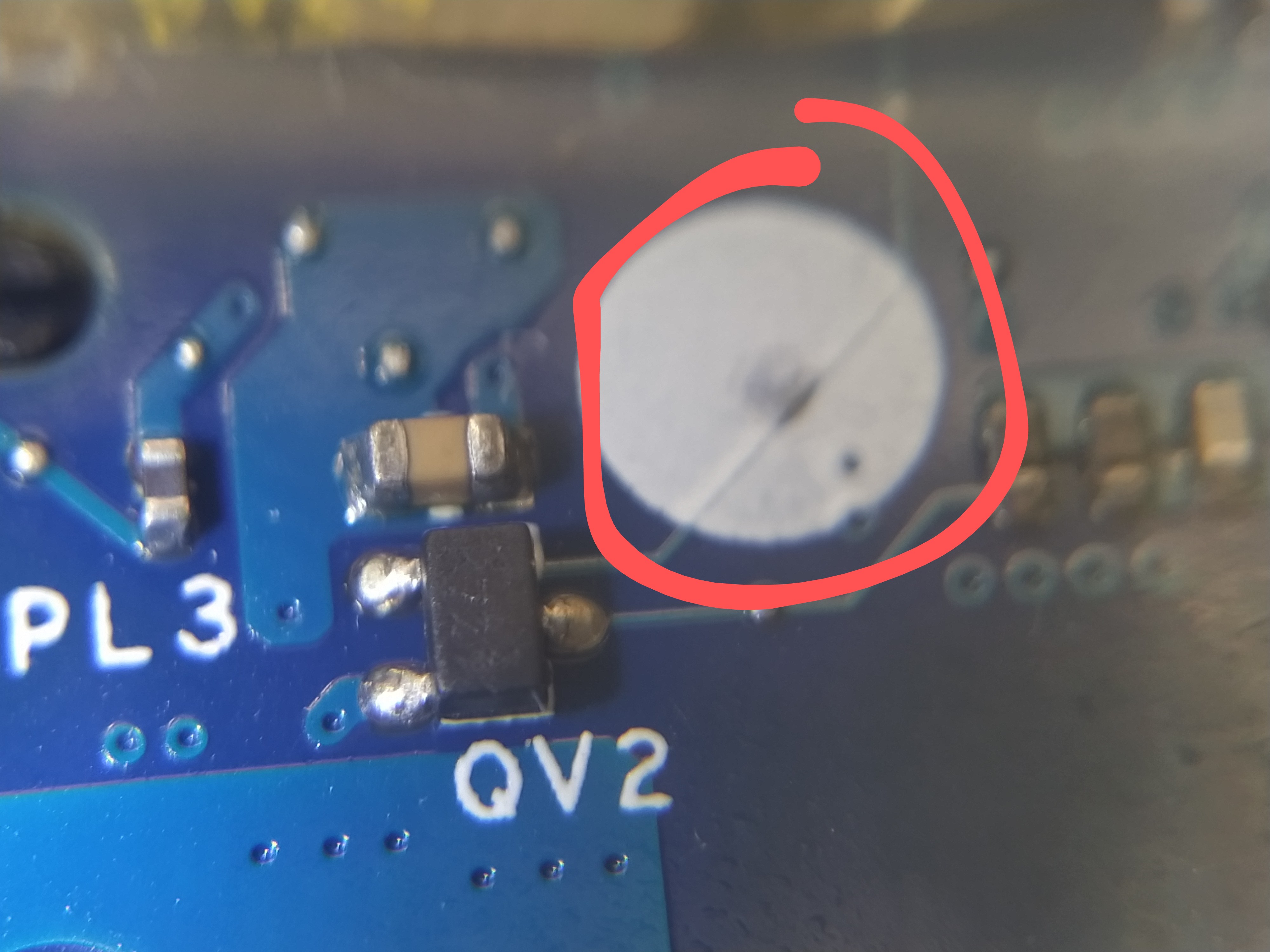

W okolicy QV2 widzę, że ten pin dystansowy (ten zaznaczony po stronie palmrestu) zostawił przetarcie po stronie płyty na białym polu. Solder mask jest lekko zdrapana. Czy przy dokręcaniu śruby te pole zwierając do masy może wyłączać podświetlenie?
Jeśli dobrze sprawdzilem, to EN_INVPWR zamiast na QV2 trafia do masy. Może to dawać objaw zaniku podświetlenia?


QV1 i QV2 wyglądają na dobrze przylutowane, dużą ilością cyny, ale prewencyjnie to poprawię.
Chyba podłożę też dla próby taśmę izolacyjną i skręcę laptopa.
Docelowo zostawić tam taśmę, jeśli to jest problem, czy kupić soldermask UV pod kolor?

Chciałbym być jednak pewny naprawy i ew. poprawić jakąś ścieżkę. Obawiam się ew zimnych lutów na CPU, ponieważ nie mam sprzętu do porzadnego reflow (tylko zwykła stacja hotair)
Proszę o sugestie - może ktoś już przerobil podobną sytuację?

Pozdrawiam

ctro napisał(a):[ Obrazek ]
W okolicy QV2 widzę, że ten pin dystansowy (ten zaznaczony po stronie palmrestu) zostawił przetarcie po stronie płyty na białym polu. Solder mask jest lekko zdrapana. Czy przy dokręcaniu śruby te pole zwierając do masy może wyłączać podświetlenie?

Yes, this can definitely be a problem.
The copper path under the scratched area is a backlight power enable signal "EN_INVPWR". If this signal comes into the contact with ground, the transistor QV2 and QV1 consequently turns off, which "cut off" the 19V backlight power rail "+BL_PWR_SRC".

ctro napisał(a):Chyba podłożę też dla próby taśmę izolacyjną i skręcę laptopa.
Docelowo zostawić tam taśmę, jeśli to jest problem, czy kupić soldermask UV pod kolor?

Yes, put some electrical insulation tape on the scratched area or even better something physically harder (for example a piece of thin plastic), if slightly higher height of the insulation is not a problem.
The solder mask (or actually a white "silkscreen" paint) is applied in a very thin layer, and does not provide a suitable insulation in this case.

I made short here to test if backlight will switch off - yes, it does.

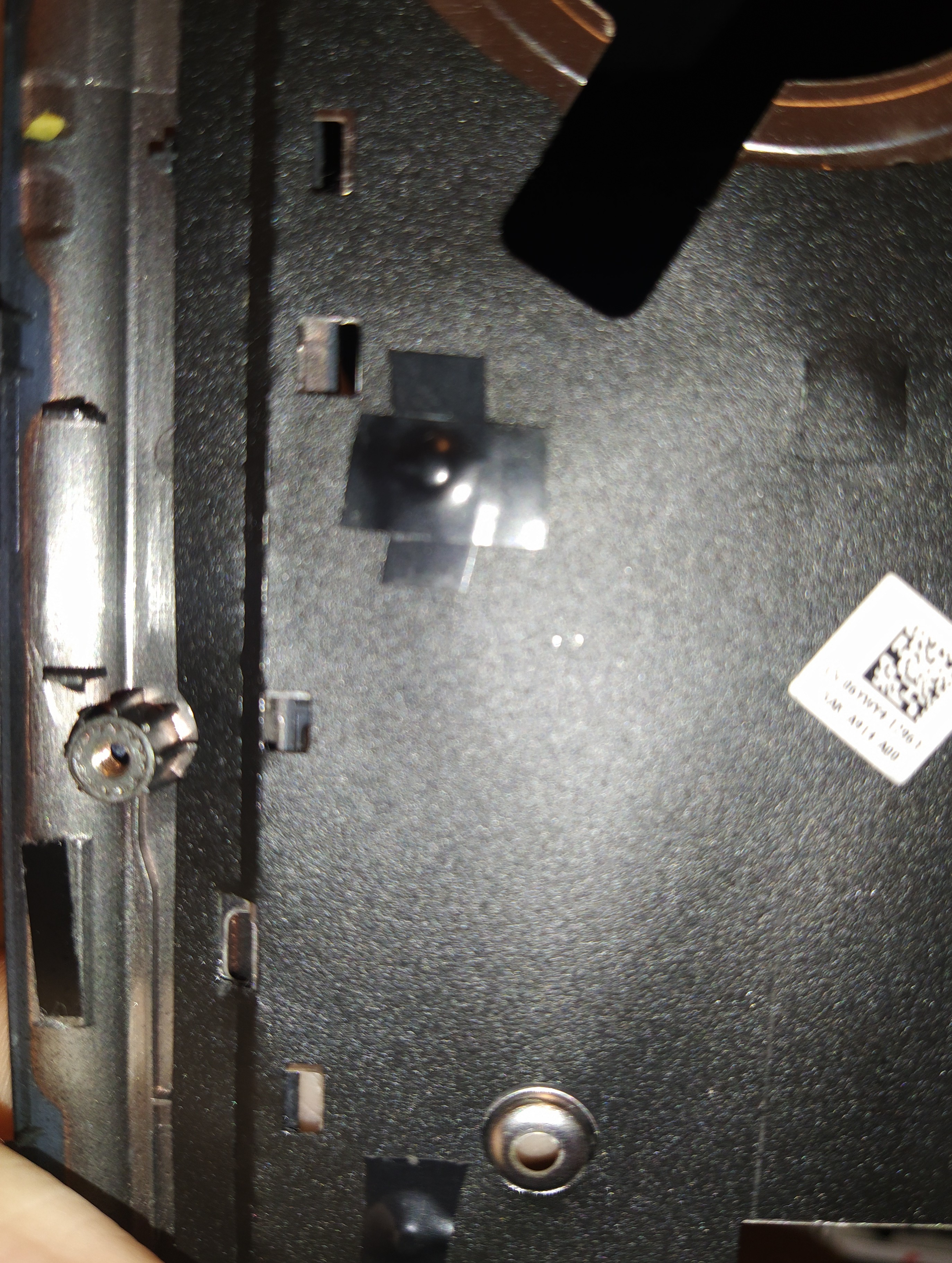

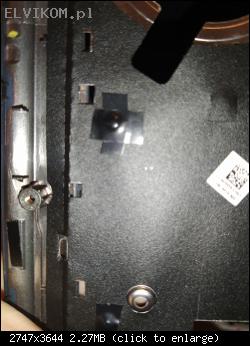

I found in other places also quite thin and scratched white paint. I put thin layer of transparent nail lack and insulation tape on all pins like here on palmrest side:

No thickness issues after reassembly.

Looks like palmrest in this model could cause planty of users problems, as many paths could be peeled off and shorted to ground.

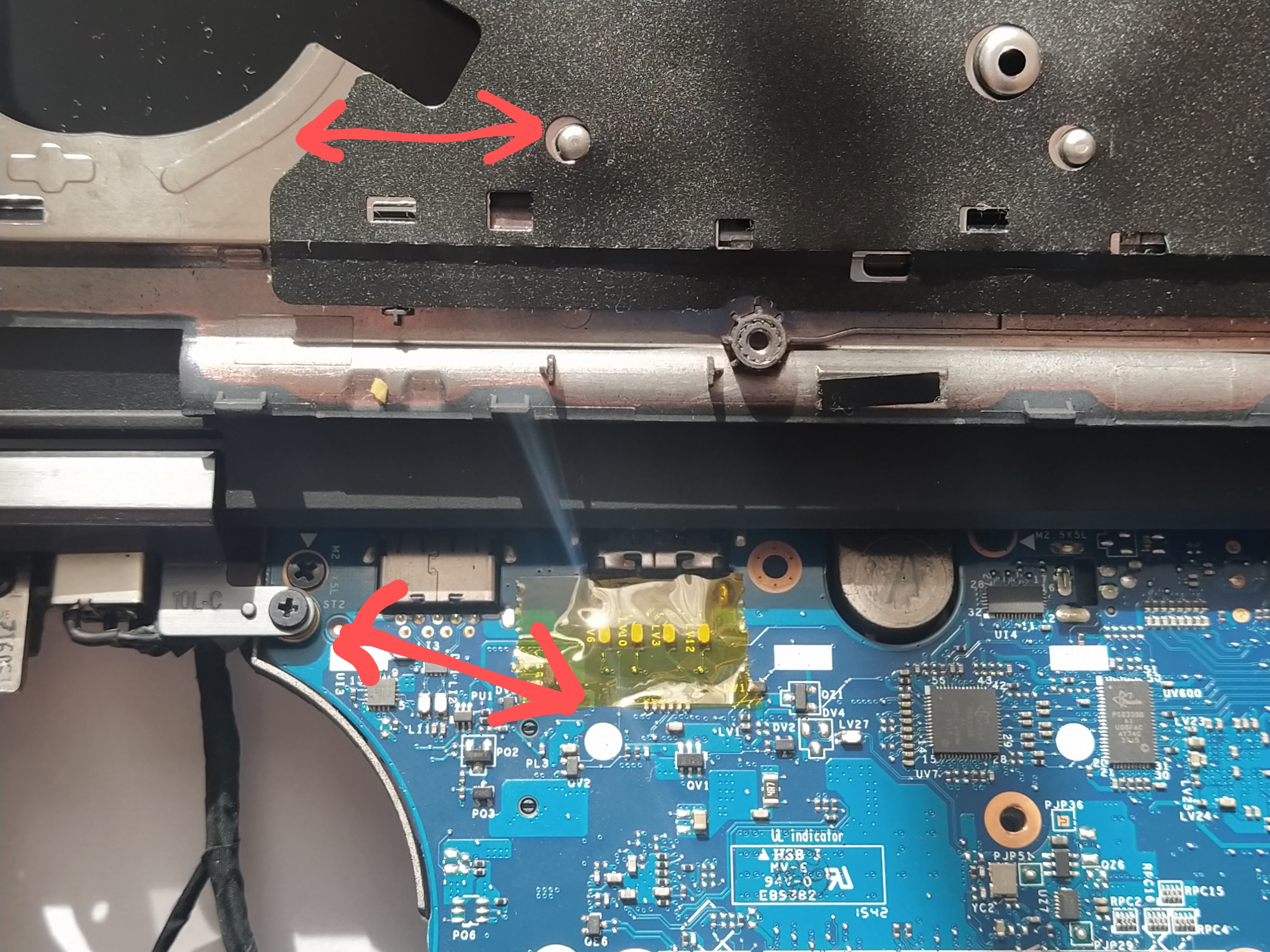

Most probable place of short circuit done by palmrest:


Thank you for confirmation of my doubts and hints.
"Helped" go to you
