#1 DELL Precision 5510 - nie uruchamia się

przez luielektr • 2 lipca 2021, 13:08
Witam.
Laptopa z płytą AAM00 LA-C361p.
Po podpięciu zasilacza następuje samostart płyty głównej (przy wyjętej baterii RTC). Po chwili gaśnie i płyta nie reaguje na przycisk włącznika (napięcie PBTN_SW# jest i zanika po wciśnięciu przycisku). Napięcia +3VALWP i +5VALWP są, ale nie ma +1VALW ponieważ brak jest PCH_ALW_ON (przetwornica PU500 miała zwarcie, więc układ wymieniłem bo był uszkodzony). Na linii PCH_ALW_ON jest ~100kΩ.
Na zworze PJP500 od strony PCH jest około 60Ω (zwora rozlutowana). Czy nie jest to za niska oporność (PCH to SR2CE)?
Z góry dziękuję z pomoc.

Re: DELL Precision 5510 - nie uruchamia się

przez Google Adsense [BOT] • 2 lipca 2021, 13:08

#3 Re: DELL Precision 5510 - nie uruchamia się

przez luielektr • 2 lipca 2021, 14:24
PL400 - 10kΩ,
PL401 - 10MΩ,
PL501 - 200kΩ-1MΩ (za zworą PJP500 60Ω),
PL600 - ~200Ω,
PL700 - 170Ω,
PL801 - 30Ω,
PL901 - 500Ω,
PL1000/PL1001/PL1002 - 9Ω,
PL1200/PL1201/PL1202 - ~2,3Ω (CPU SR2FU),
PL1300/PL1301 - ~4Ω.

#5 Re: DELL Precision 5510 - nie uruchamia się

przez luielektr • 5 lipca 2021, 08:35
2: 0V (6,8MΩ),
4: 0V (4,8MΩ),
7: 0V (180kΩ),
8: 0V (100kΩ),
10: 0V,
11: 5V,
12: 5V,
13: 5V,
18: ~4,5V.

#7 Re: DELL Precision 5510 - nie uruchamia się

przez luielektr • 5 lipca 2021, 12:37
UZ22
1-4: 0V,
5: 3V.

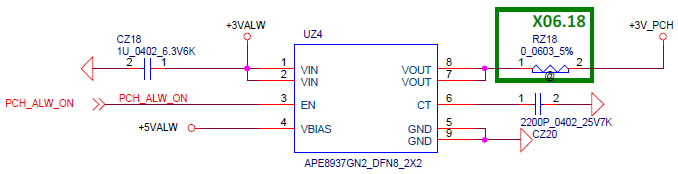

Replacing the BIOS will not help, because there is no power supply of UH8 (no +3V_ROM = +3V_PCH). There is no PCH_ALW_ON.
Obrazek

#9 Re: DELL Precision 5510 - nie uruchamia się

przez luielektr • 5 lipca 2021, 14:31

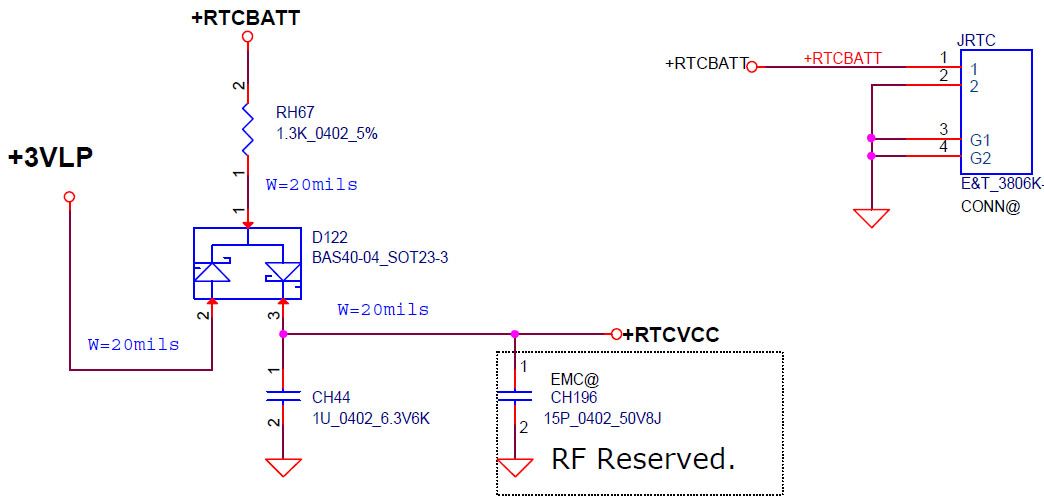

The battery is right, but the mainboard should works without it too.
Obrazek

Re: DELL Precision 5510 - nie uruchamia się

przez Google Adsense [BOT] • 5 lipca 2021, 14:31
