• Dodanie zasilania 3.3v w projekcie PCB - sterowanie rekuperatorem Zehnder via ESP32

#1 Dodanie zasilania 3.3v w projekcie PCB - sterowanie rekuperatorem Zehnder via ESP32


by pepsi133 28 December 2024, 16:11
Co chcę osiągnąć:
  • Sterowanie rekuperatorami decentralnymi Zehnder ComfoAir 70 oraz ComfoSpot 50 przez ESP32 C3
    Chcę osiągnąć to przez poprawę istniejącego projektu PCB do którego jest już dostępny software na ESP Home
  • Nie podoba mi się, że w tym projekcie zasilanie ESP korzysta z 3.3V z płyty głównej rekuperatora (nie tylko o obciążenie chodzi, zasilanie też wyłącza się w trybie standby)
  • Docelowo będę chciał przygotować konfigurację dla oprogramowania Tasmota dla tej płytki
  • Chciałbym zrobić też dodatkową wersję płytki pozwalającej na podłączenie przez taśmę z obu stron (dla model ComfoAir 70)

Bazuję na istniejącym projekcie płyty: https://github.com/lorenzspenger/comfospot-50

Szukam kogoś kto (nawet odpłatnie) pomoże mi z projektem takie płytki (na podstawie załączonego powyżej)
Zmiany które moim zdaniem trzeba wprowadzić:
  • zintegrowanie na tej płycie układu DC-DC z 24V do 3.3V (ESP32 może pobierać maksymalnie z WiFi 350-400mA)
  • zaplanowanie zworek (lutowanych lub wsuwanych) dla rozłączenia 3.3V z rekuperatora i podłączenia 3.3V z dedykowanego modułu
  • Opcjonalnie przygotowanie wersji płyty która pasowałaby do modułu WT32-ETH01


Re: Dodanie zasilania 3.3v w projekcie PCB - sterowanie rekuperatorem Zehnder via ESP32


by Google Adsense [BOT] 28 December 2024, 16:11

#2 Re: Dodanie zasilania 3.3v w projekcie PCB - sterowanie rekuperatorem Zehnder via ESP32


by Vogelek23 28 December 2024, 23:55
pepsi133 wrote:zintegrowanie na tej płycie układu DC-DC z 24V do 3.3V (ESP32 może pobierać maksymalnie z WiFi 350-400mA)
Skąd chcesz podać to zasilanie 24V i w jaki sposób? Zewnętrzne gniazdo DC-Jack (typ, wymiary)? USB-C (limitowane do 20V, zintegrowany USB-PD)?

pepsi133 wrote:zaplanowanie zworek (lutowanych lub wsuwanych) dla rozłączenia 3.3V z rekuperatora i podłączenia 3.3V z dedykowanego modułu
To akurat jest banalne do wykonania - zworka POWER SELECT (SELF-REC) będzie moim zdaniem dużo bardziej poręczna (szybkie przełączanie źródeł zasilania, brak konieczności używania lutownicy do zmiany konfiguracji).

pepsi133 wrote:Opcjonalnie przygotowanie wersji płyty która pasowałaby do modułu WT32-ETH01
To będzie prawdopodobnie wymagało zaprojektowania płytki od podstaw - chyba, że bierzesz pod uwagę konfigurację zworkami (goldpin lub lutowane).

Jaka jest pełna nazwa tego 24-pinowego modułu ESP32? Bo pod tą nazwą istnieje pierdylion różnych wersji.

#3 Re: Dodanie zasilania 3.3v w projekcie PCB - sterowanie rekuperatorem Zehnder via ESP32


by pepsi133 29 December 2024, 00:57
Dziękuję za tak ekspresową odpowiedź :)

Vogelek23 wrote:
pepsi133 wrote:zintegrowanie na tej płycie układu DC-DC z 24V do 3.3V (ESP32 może pobierać maksymalnie z WiFi 350-400mA)
Skąd chcesz podać to zasilanie 24V i w jaki sposób? Zewnętrzne gniazdo DC-Jack (typ, wymiary)? USB-C (limitowane do 20V, zintegrowany USB-PD)?


Zasilane z tego samego źródła co płyta główna rekuperatora (masa będzie wspólna)
Pierwsze złącze o jakim wcześniej myślałem to najmniejszy z Phoenix'ów (2pin)
Natomiast czytając resztę Twoich odpowiedzi pomyślałem, żeby ułatwić sobie życie i skorzystać z 24V na złączu płyty głównej.
Tutaj dodatkowa korzyść to możliwość(??) wyprowadzenia pinów "B" oraz "A" na płytkę pod ESP.
Kiedyś będę mógł je dolutować (krótkim kabelkiem nawet) do wolnych pinów ESP. Być może kiedyś pozwoli mi to udokumentować UART'a z płyty głównej tych jednostek. (https://kaspars.net/blog/zehnder-comfospot-protocol).
Na ten moment samo ich wyprowadzenie A i B obok ESP byłoby aż nadto.


Vogelek23 wrote:
pepsi133 wrote:zaplanowanie zworek (lutowanych lub wsuwanych) dla rozłączenia 3.3V z rekuperatora i podłączenia 3.3V z dedykowanego modułu
To akurat jest banalne do wykonania - zworka POWER SELECT (SELF-REC) będzie moim zdaniem dużo bardziej poręczna (szybkie przełączanie źródeł zasilania, brak konieczności używania lutownicy do zmiany konfiguracji).

Jeśli proste do zrobienia to ja jestem na tak.

Vogelek23 wrote:
pepsi133 wrote:Opcjonalnie przygotowanie wersji płyty która pasowałaby do modułu WT32-ETH01
To będzie prawdopodobnie wymagało zaprojektowania płytki od podstaw - chyba, że bierzesz pod uwagę konfigurację zworkami (goldpin lub lutowane).

Więcej o tym napisałem na końcu, ale myślę, że w takim razie ten wątek (płytka ESP z ethernet) na razie zaparkujemy.

Vogelek23 wrote:Jaka jest pełna nazwa tego 24-pinowego modułu ESP32? Bo pod tą nazwą istnieje pierdylion różnych wersji.

Link poniżej.

Płytkę ESP (z aktualnego projektu) zamówiłem już taką: https://www.aliexpress.com/item/1005004 ... 1802YqBxLx
(5 sztuk - 3 użyję, a 2 jak coś pójdzie nie tak :P )

Płytkę z ethernet jaką rozważam w przyszłości to https://www.tme.eu/Document/9ac9636339a ... -ETH01.pdf
Na szybko sprawdzając na linku poniżej ilość GPIO do użycia powinna wystarczyć (nie wiem tylko czy dla i tak opcjonalnego UARTa (A i B) mi w tej płytce wystarczy dostępnych GPIO - ale może iteracja z ethernetem doczeka się komunikacji po UART przez piny A i B)

Tutaj poglądowo zdjęcie tego jak wyglądało to w oryginale: https://github.com/lorenzspenger/comfos ... ets/1.jpeg
Miejsca jest 'od góry' sporo, od dołu natomiast wpina się to tutaj prosto w płytkę z diodami i przyciskami.
Drugi model (ComfoAir 70) wymagałby połączenia taśmą w obu kierunkach - sądzę, że tutaj to tylko kwestia złożenia odpowiedniej taśmy z odpowiednimi złączami (male/female).

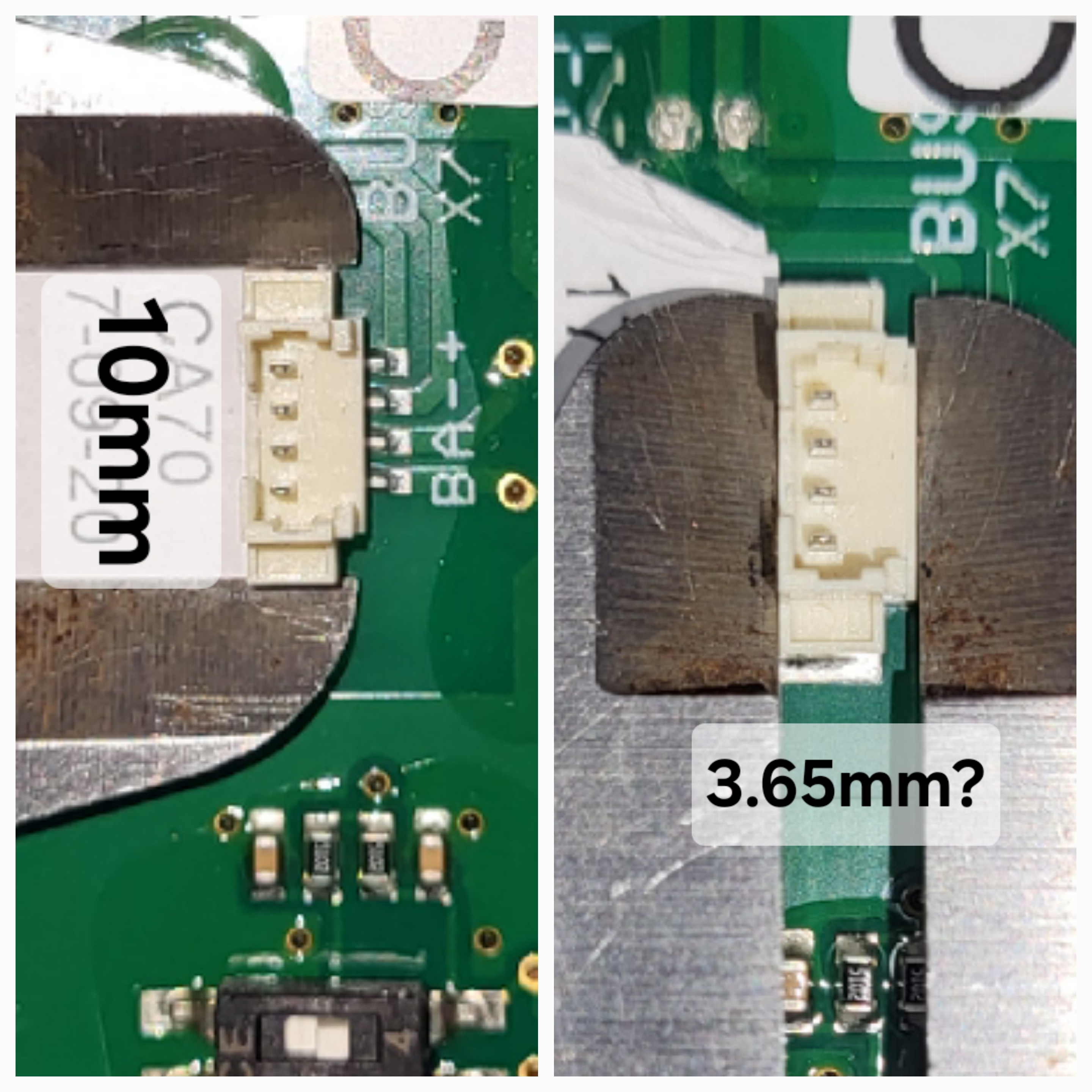

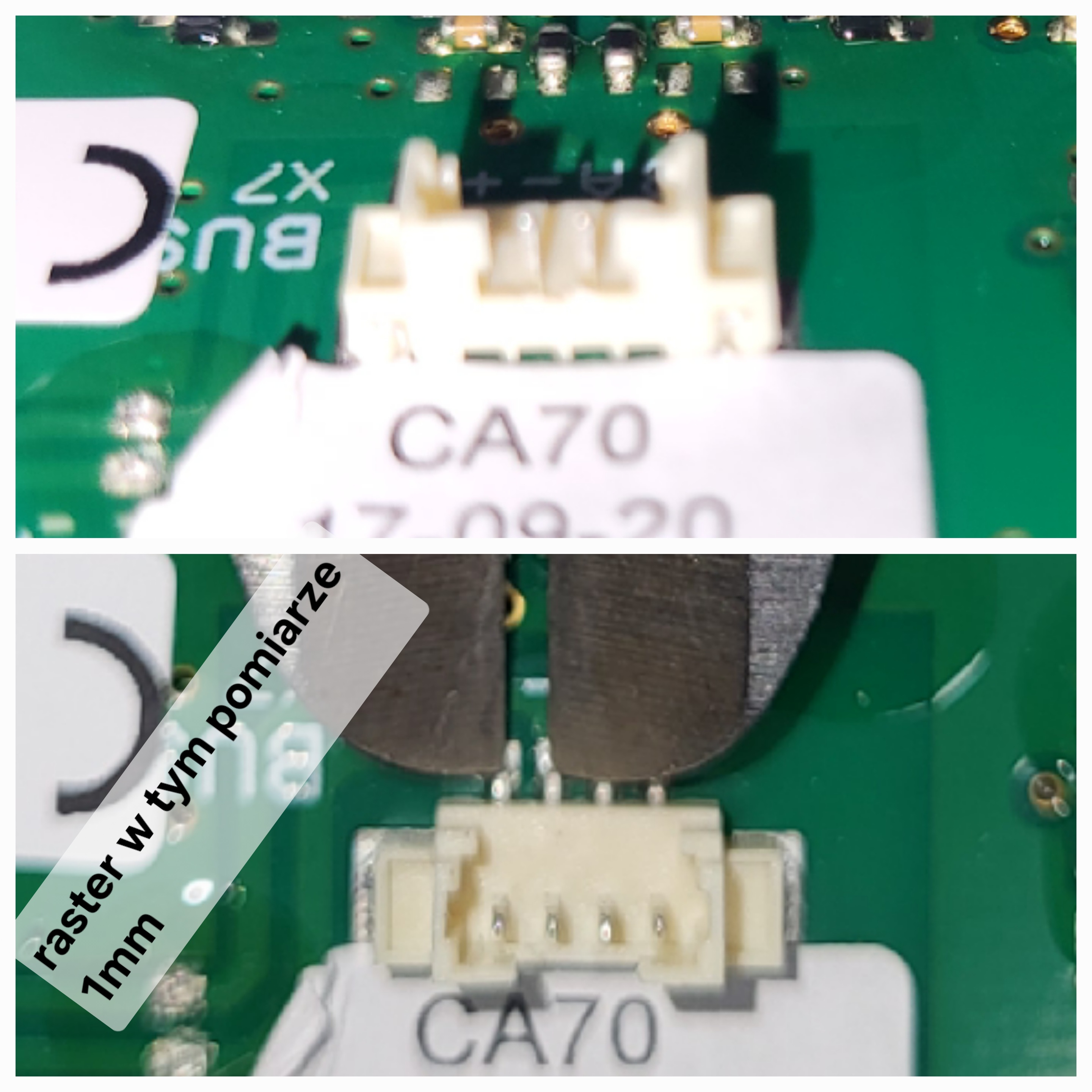

Dodam zdjęcia (też tak informacyjnie) z tego drugiego modelu rekuperatora, ale już jutro w ciągu dnia.
