Dysk Seagate Momentus ST9250410AS - nie uruchamia się, nie jest wykrywany

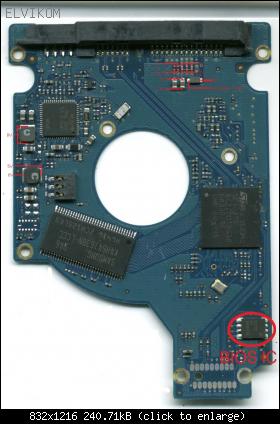

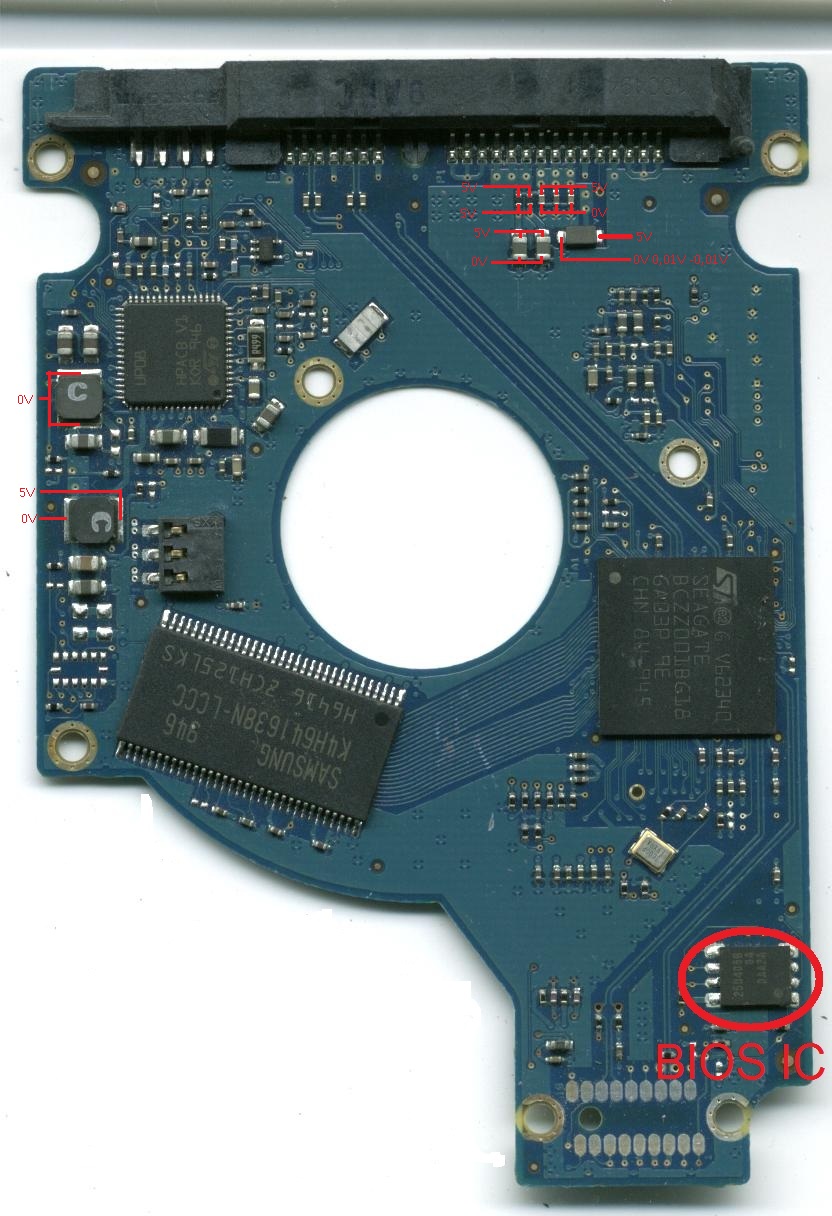

Witam, dysk nie uruchamia się, nie jest wykrywalny i nie kręcą się talerze, mam nadzieję że to nie wina silniczka, więc na początek zrobiłem pomiary na płytce lecz nie mam ich do czego odnieść dlatego proszę forumowiczów o pomoc, robię to pierwszy raz i chciałbym wynieść trochę z tej praktycznej lekcji. Zamieszczam zdjęcie z pomiarami (do masy) transila i innych elementów wokół niego oraz dwóch nieznanych mi elementów które także postanowiłem podać (po lewej).

Witam

Czy słychać jakieś dźwięki w dysku jak jest podpięty ?

Na tych "elementach po lewej" (cewki) jest już źle - 5V powinno być obecne po obu stronach cewki.

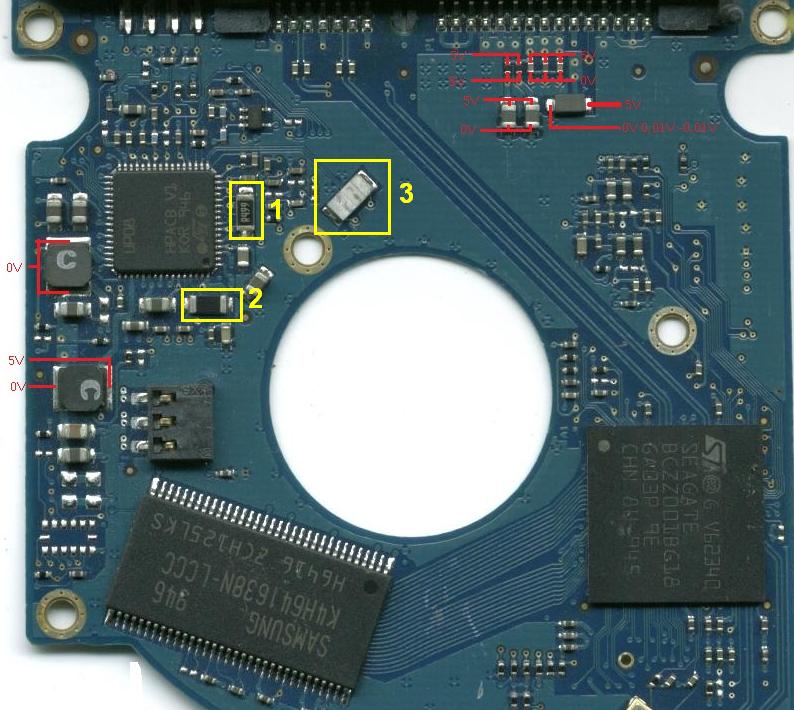

Proszę zacząć od zmierzenia rezystancji tych cewek oraz elementów, zaznaczonych na obrazku poniżej na żółto (bez podłączania zasilania!).



Układ HPACB V1 to driver silnika - może być z powodzeniem zastąpiony układem SH6966A.

1. Zwarcie
2. Zwarcie
3. Rozwarcie

Grubskee писал(а):3. Rozwarcie

Na ile cm?
A tak poważnie - nie widzę pomiaru rezystancji cewek (tych po lewej stronie).

Cewka u góry 1 Ohm a jeżeli chodzi o cewkę na dole to właśnie odkryłem że ma zerwane jedno połączenie.

Wystarczyło podlutować i działa
