Re: HP 15-dw3123nw prośba o identyfikację elementów.
by Google Adsense [BOT] • 4 April 2024, 15:46
Hello!

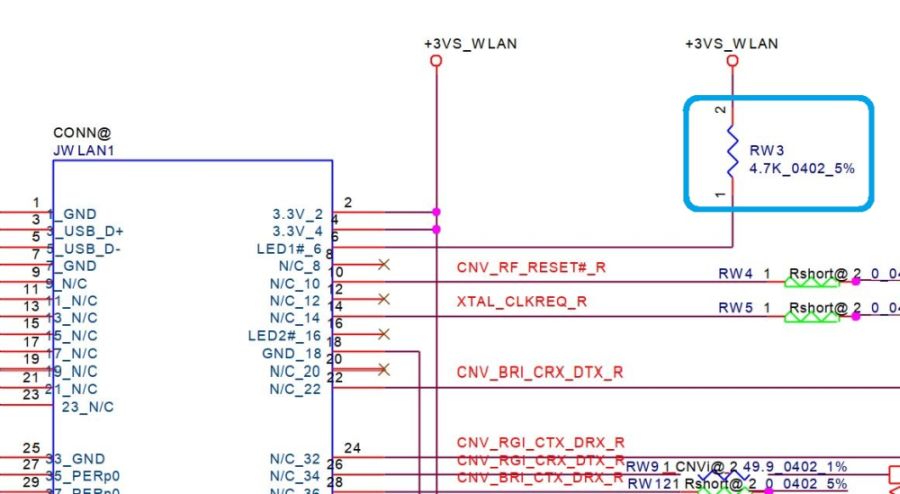

RW3= Resistor 4.7kΩ/5%, package 0402

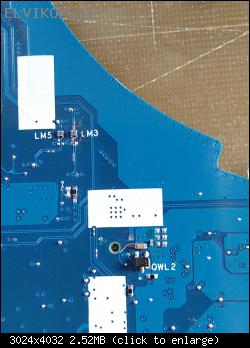

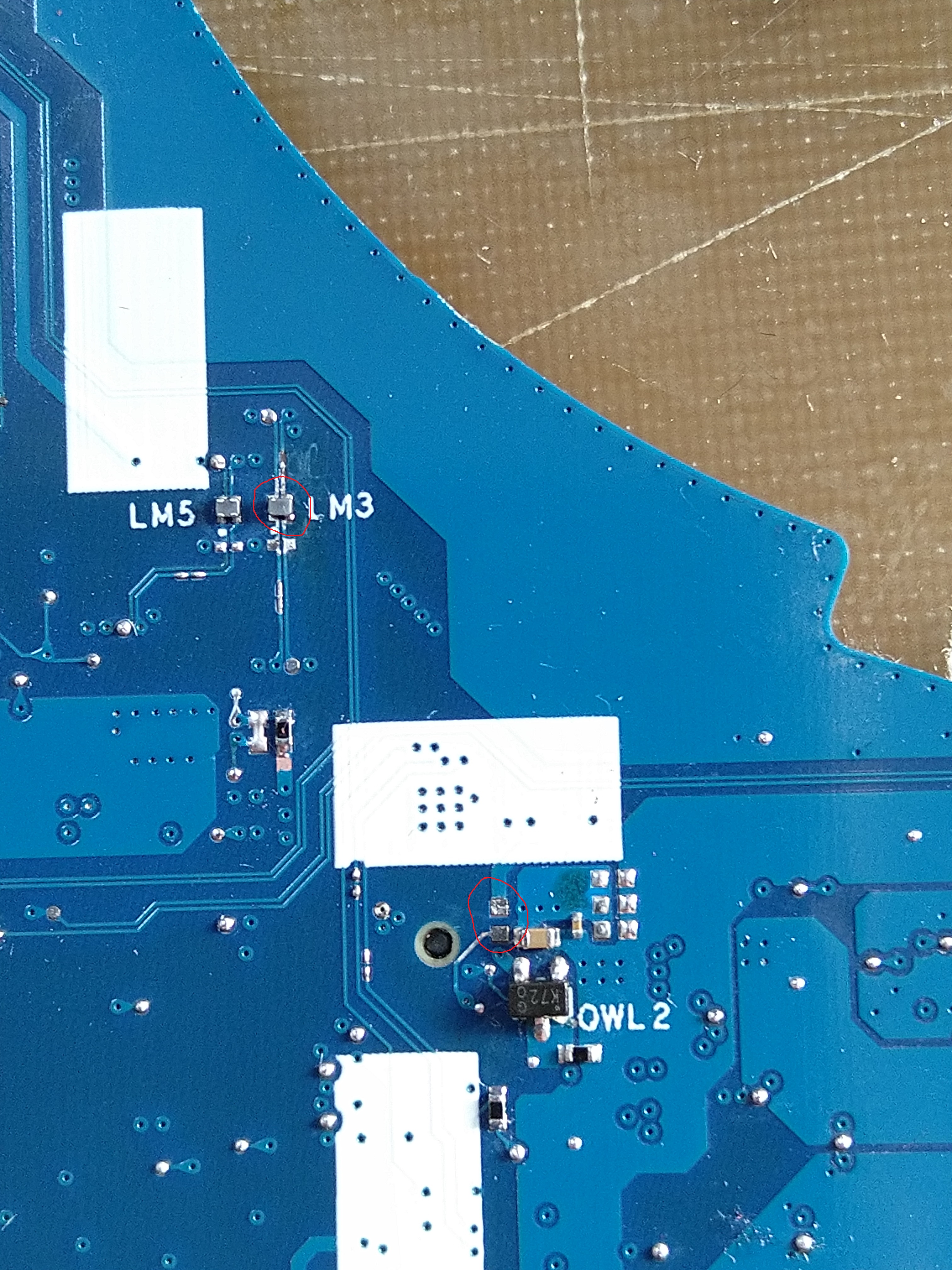

LM3= Common mode choke 90Ω @ 100MHz, package 03025 (DLM0NSN900HY2D)
A value 90Ω is fairly standard at USB port data line filtration. If you find the choke that matches the size connected to the data line of the USB port on any other board, its value is very likely 90Ω.
RW3= Resistor 4.7kΩ/5%, package 0402
LM3= Common mode choke 90Ω @ 100MHz, package 03025 (DLM0NSN900HY2D)
dir wrote:żeby dopasować się obudową, czy też powinna mieć jakieś parametry??The choke LM3 works as an EMI filter. For further EMI filtration, the replacement choke must be matched in rated impedance.
A value 90Ω is fairly standard at USB port data line filtration. If you find the choke that matches the size connected to the data line of the USB port on any other board, its value is very likely 90Ω.

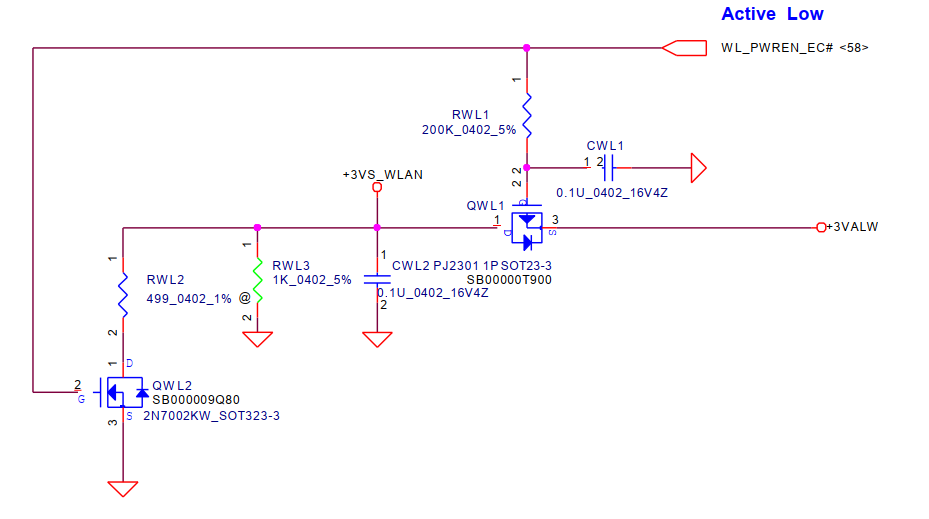

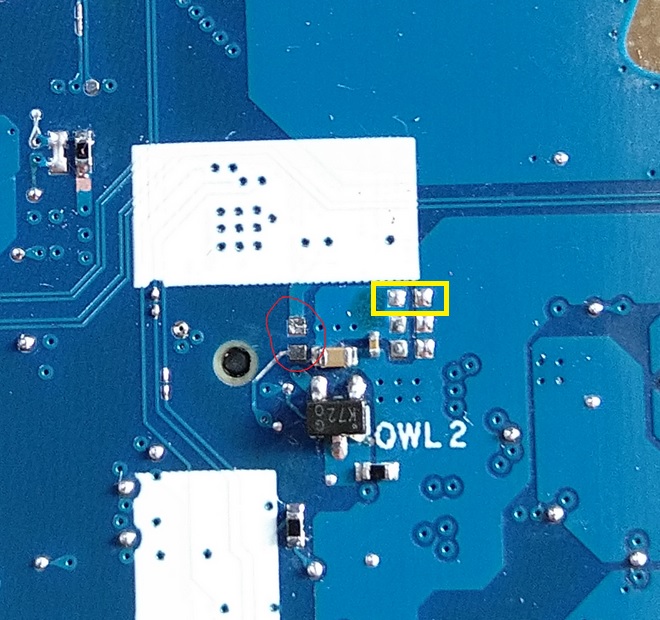

dir wrote:Nie mam jednak przekonanie co do RW3Jeśli spisujesz byle jak oznaczenie rezystora, to tak potem wychodzi, że nie wiadomo o co chodzi. Pytałeś o RW3, dostałeś poprawną odpowiedź, a na schemacie pokazujesz RWL3 - zdecyduj się zatem, który konkretnie rezystor masz na myśli. Rezystor ze zdjęcia (zaznaczony w pierwszym poście) to w rzeczy samej RW3 - jego wartość jest taka, jak podał kol. matic. Ten rezystor nie ma nic wspólnego z tranzystorami QWL1/QWL2 i ich obwodem. Pozycję RWL3 natomiast zaznaczyłem na obrazku poniżej (nieobsadzony, schemat "mówi" zresztą to samo - zielony kolor i znak @).
Dławik LM3 ma oznaczenie DLM0NSN900HY2D - czyli impedancja 90Ω@100MHz. Z uwagi na charakterystykę magistrali USB, impedancja tego podwójnego dławika jest krytyczna (nie powinno się tutaj stosować innych wartości).
ELVIKOM LAB Ltd - Apple Repairs & PCB Design - Free Quotes! https://www.elvikom.co.uk
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
Vogelek23 wrote:Dławik LM3 ma oznaczenie DLM0NSN900HY2D - czyli impedancja 90Ω@100MHz. Z uwagi na charakterystykę magistrali USB, impedancja tego podwójnego dławika jest krytyczna (nie powinno się tutaj stosować innych wartości).użyłem tutaj L1 z płyty NM-B301 Compal DG424_DG524 REV 1.0 Lenovo IdeaPad 320-15iap (EXC24CH900U_4P)
Re: HP 15-dw3123nw prośba o identyfikację elementów.
by Google Adsense [BOT] • 5 April 2024, 14:06
