Re: hp 17-cn0053cl - prośba o identyfikację elementu
by Google Adsense [BOT] • 17 March 2024, 20:29
ELVIKOM LAB Ltd - Apple Repairs & PCB Design - Free Quotes! https://www.elvikom.co.uk
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.

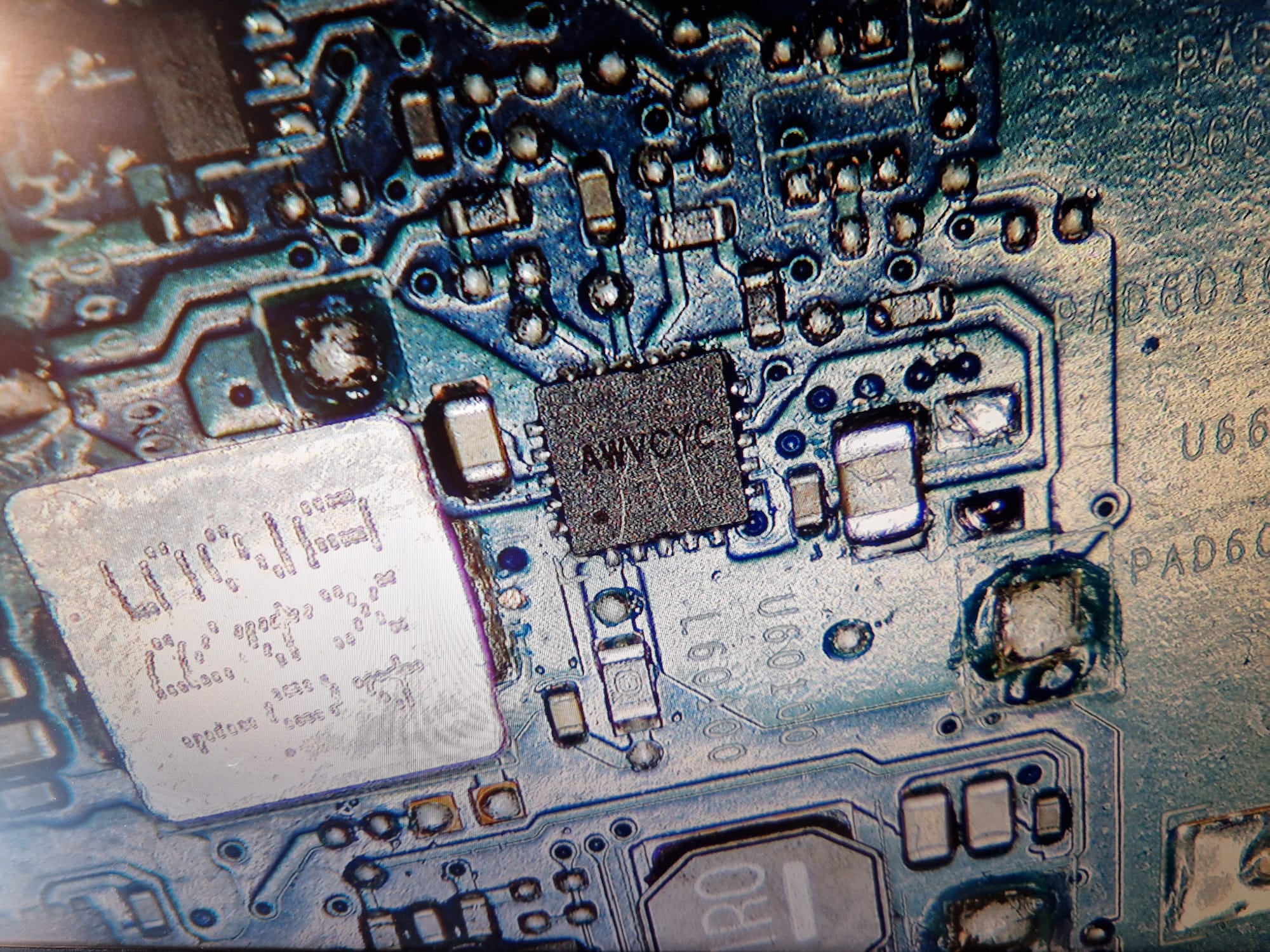

SY8286BRAC to sterownik przetwornicy 3-woltowej (SY8286CRAC, którego schemat usunąłem z Twojego postu, jest przetwornicą 5-woltową), więc podane napięcia są poprawne i układ pracuje. Ponieważ sterownik ten posiada zintegrowane klucze, to normalne, że się grzeje - oby nie do ponad 100°C. Sprawdź, czy masz napięcie na włączniku i czy spada ono do 0V przy wciśnięciu.
ELVIKOM LAB Ltd - Apple Repairs & PCB Design - Free Quotes! https://www.elvikom.co.uk
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
x44n wrote:napięcie 3v jest ale wydaje mi się ze nie spadaJeśli włącznik jest zintegrowany z klawiaturą, to należy sprawdzić, czy którykolwiek z pinów złącza klawiatury wykazuje niską rezystancję do masy po wciśnięciu włącznika. Jeśli żaden, to uszkodzona jest klawiatura.
x44n wrote:Wtedy idziemy w stronę kbc?Nie - klawiatura jest tutaj pierwszym podejrzanym.
x44n wrote:Czy kosc bios może być uszkodzona jeśli nie ma na żadnej nodze żadnego napięcia?Nie - kość BIOS może być zasilana dopiero po włączeniu płyty (tryb S4/S3) i coraz częściej tak właśnie jest. W sytuacji, gdy np. uszkodzony włącznik nie inicjuje włączenia płyty (nie wyprowadza jej z trybu S5), brak napięć na kości BIOS będzie prawidłowym objawem.
ELVIKOM LAB Ltd - Apple Repairs & PCB Design - Free Quotes! https://www.elvikom.co.uk
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
Re: hp 17-cn0053cl - prośba o identyfikację elementu
by Google Adsense [BOT] • 20 March 2024, 20:27
