HP OMEN 17-cb la-h492p, brak obrazu, wcześniej BSOD

Cześć, laptop HP OMEN 17-cb płyta la-h492p, CPU SRF6X, GPU nvidia gforce gtx 1660 ti.
Wcześniej były BSOD "Machine check Exception Windows". Nieraz nie startował z obrazem. Teraz uruchamia się tylko bez obrazu. Dodam, że klient chyba nigdy go nie otwierał, wentylator zapchany kurzem, zero przepływu, pasta sucha. Włącza się, brak obrazu, wentylatory działają.
Nie reaguje klawisz CapsLock - nie świeci się światełko.
Był podobny wątek o tej płycie (hp-omen-17-cb0015nw-plyta-la-h492p-brak-obrazu-t72301.html) i zainteresowało mnie to że u mnie na PLZ1,2,3,4 jest 0,6v (tam był 1v) a oporność do masy 3,6Ω
i PLA1 0,9V oporność 21Ω.

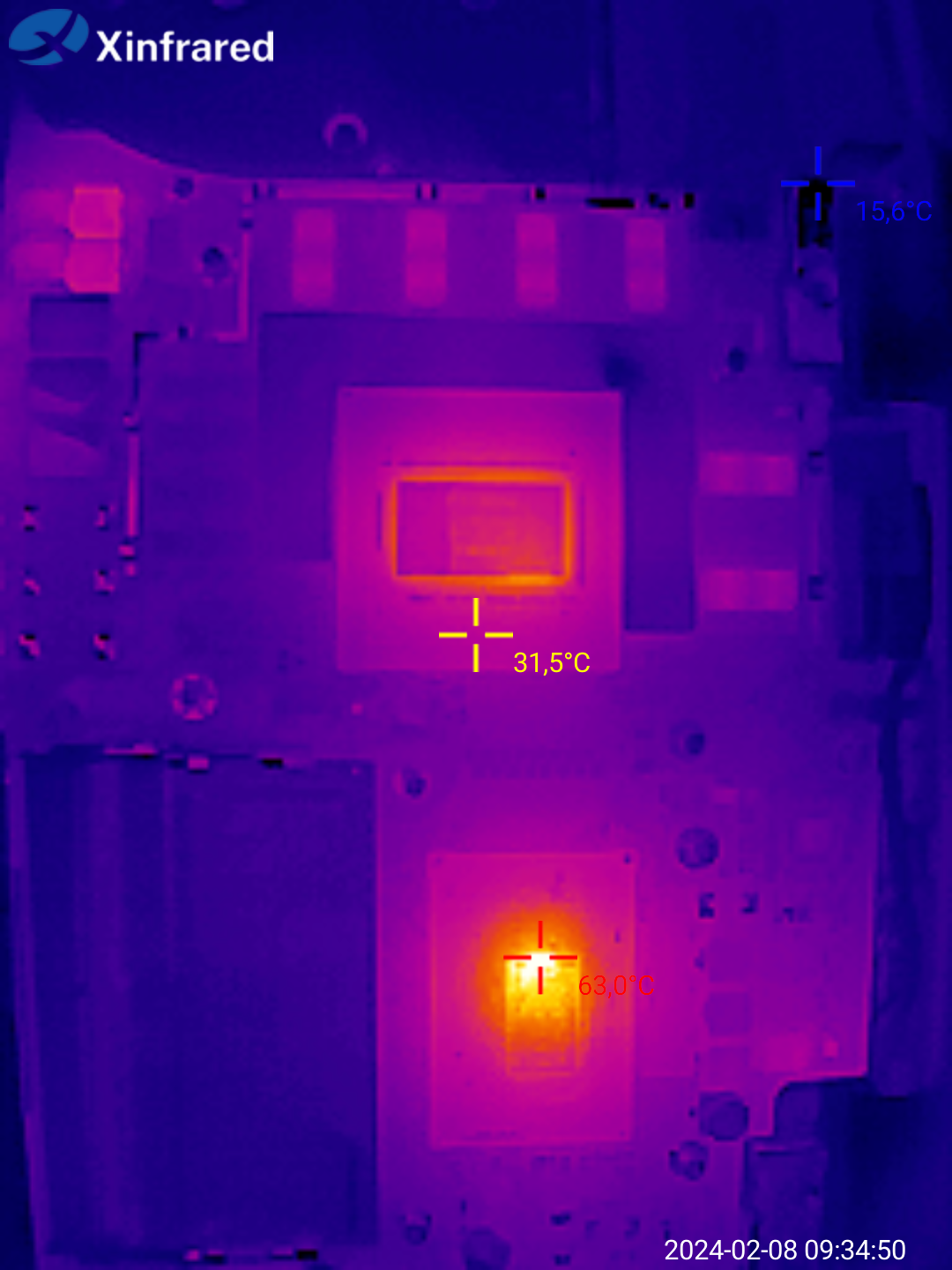

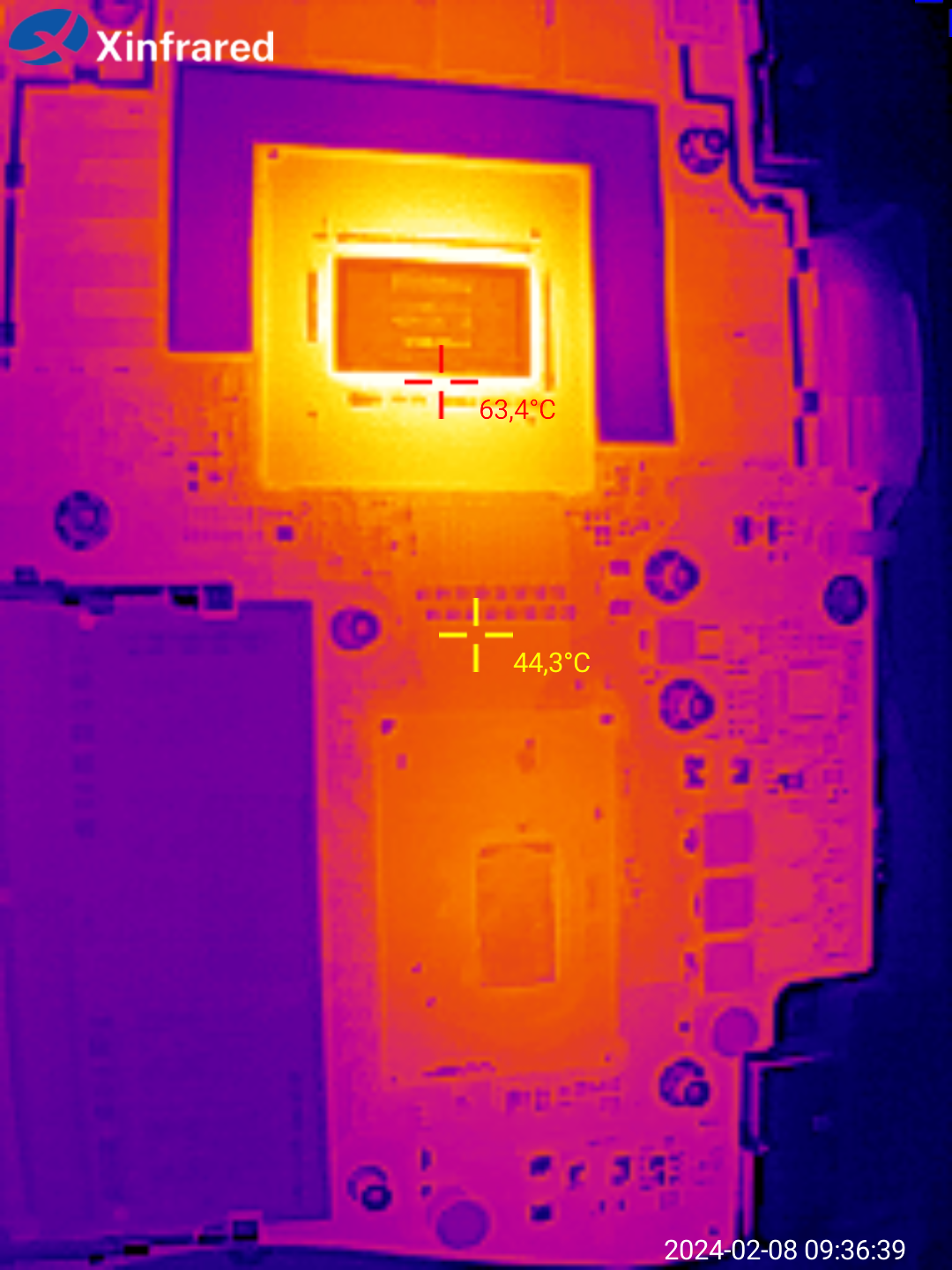

Po włączeniu procek nagrzewa się w jednym rogu , grafika grzeje się powoli i cała



Uszkodzony procesor? czy coś innego?

Cześć,

Jaki jest pobór prądu z po uruchomieniu z obsadzoną pamięcią Ram i bez niej?

Zmierz rezystancję do masy na wszystkich cewkach.
Zmierz napięcia gdy płyta jest uruchomiona na:
wszystkich cewkach,
n.39, 40, 41, 42, 43 PUZ1.
n.1, 19, 20, 21, 22, 23, 25 złącza matrycy, matryca musi być podłączona.

Jaki jest pobór prądu z po uruchomieniu z obsadzoną pamięcią Ram i bez niej?
niestety chwilowo nie mam odpowiedniej końcówki do zasilacza serwisowego więc sprawdzałem pod zasilaczem przenośnym, postaram się kupić brakujący kabel i wtedy dopiszę te pomiary

Napięcia i rezystancja:
PL301 - 3,36V / 18 kΩ
PL302 - 5,14V / 7,85 kΩ
PLB02 - 13,2 V / poza skalą MΩ nie mogę zmierzyć
PLM1 - 1,20V / 197 Ω
PLF1 - 1,05V / 21,3 Ω
PL1201 -3,36 V / 17 kΩ
PL1001 - 1,06 V / 36 Ω
TL1 - 0,91 V / 670 Ω
PL2501 - 2,59 V / 21,5 kΩ
PLH1 - 0,97 V / 40 Ω
LV3 3,6 V / 103 kΩ
PLV1,2,3 - 0,73V / 1,4 Ω
PLW1, 2 - 1,25V / 34,3 Ω
PLA1 - 0,91V / 22,8 Ω
PLZ1,2,3 - 0,65V / 4,2 Ω

PUZ1
39 - 0,05V
40 - 1,03V
41 - 1,03V
42 - 1,00V,
43 - 3,3V

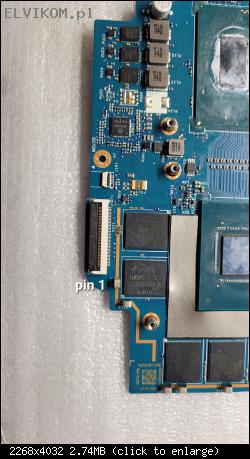

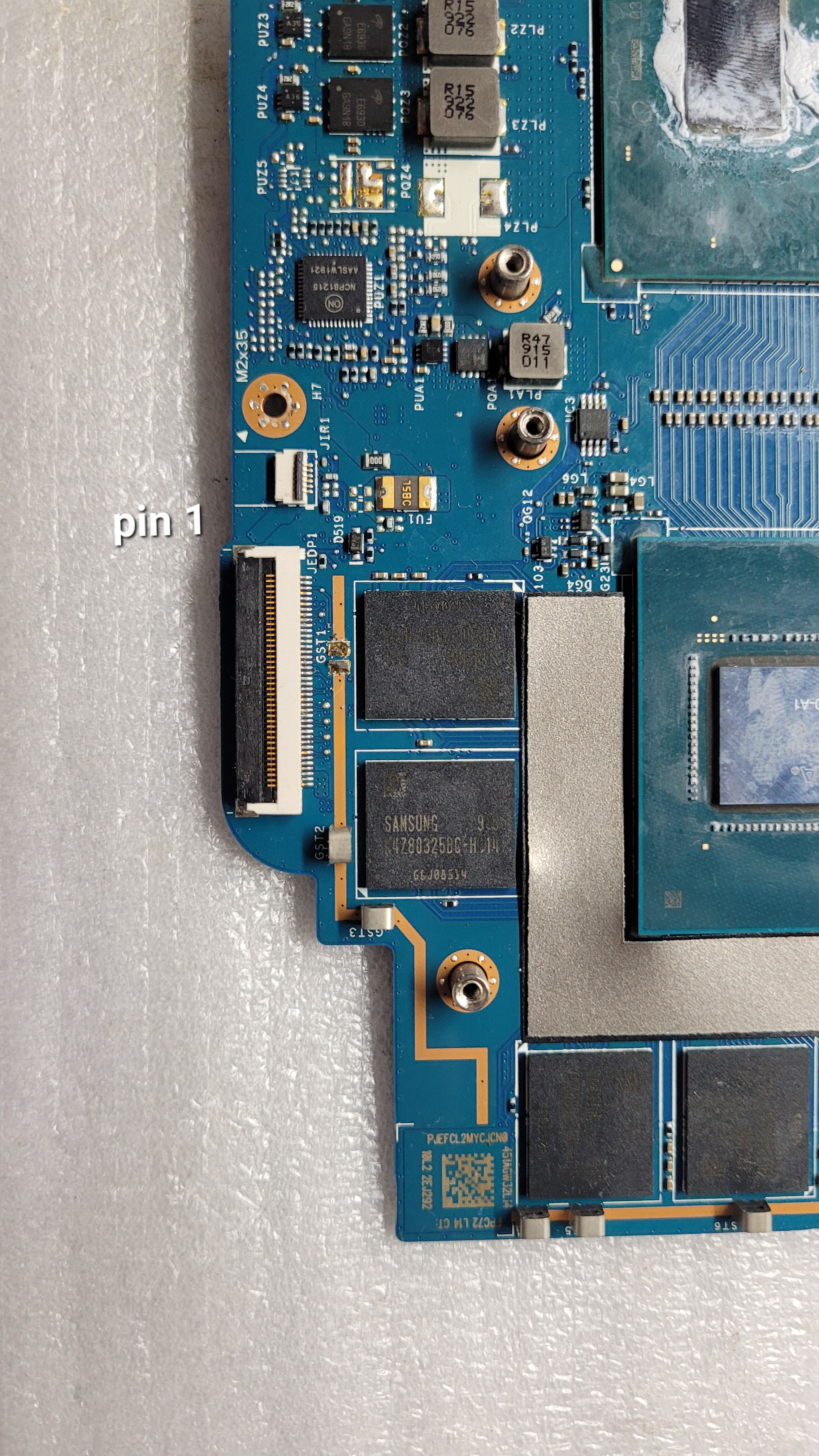

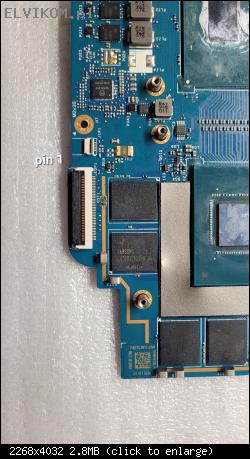

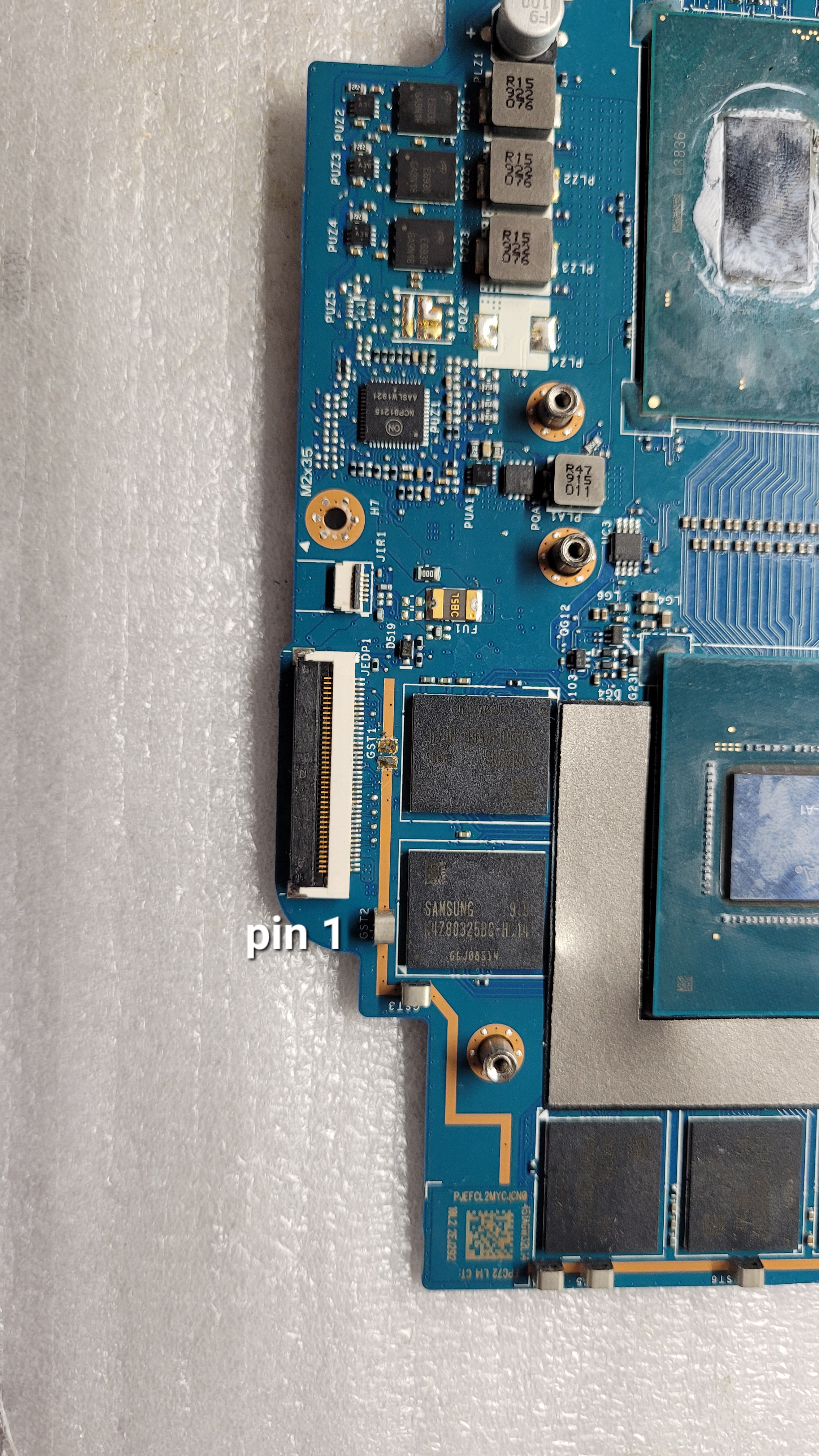

złącze matrycy,matryca podłączona. (nie wiem z której strony jest pin 1 więc dwie wersje)

n.1 0v
19 2,47
20 0
21 0
22 0
23 0
25 0

n.1 13,4 v
19 0
20 0
21 0
22 2,47v
23 0
25 1,8v

kazzzjdm wrote:niestety chwilowo nie mam odpowiedniej końcówki do zasilacza serwisowego

Pomiar prądu jest kluczowy do zdiagnozoania tej usterki.

kazzzjdm wrote:złącze matrycy,matryca podłączona. (nie wiem z której strony jest pin 1 więc dwie wersje)

Drugie liczenie pinów jest prawidłowe.

Zmierz rezystancję do masy na:
n.39 PUZ1,
n.1 PRB3.

Zmierz napięcia po uruchomieniu na
n.2 i 5 PUB01,
n.6, 32, 74, 115, 116, 123 układu KBC (UK1),
n.1 i 4 UH3,
po obu stronach PDP1,
n.1, 3, 4, 6 UV1 do tego pomiaru podłącz matrycę.

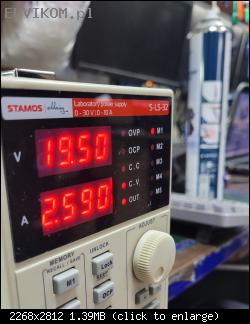

Prąd pobierany przez płytę po uruchomieniu to od 2-2,7 A

Zmierz rezystancję do masy na n.39 PUZ1. 1,387k om

Zmierz napięcia po uruchomieniu na
PUB01,
2 2,83 v
5 za pierwszym pomiarem miałem po prostu 0v ale za drugim były różne wartości, o chwilę się zmieniały w tych okolicach 0,6v 0,4v 0,3v 0,2v

układu KBC (UK1),
n.6 3,3v
32 3,3v
74 3,3v
115 3,08
116 3,31
123 3,3v

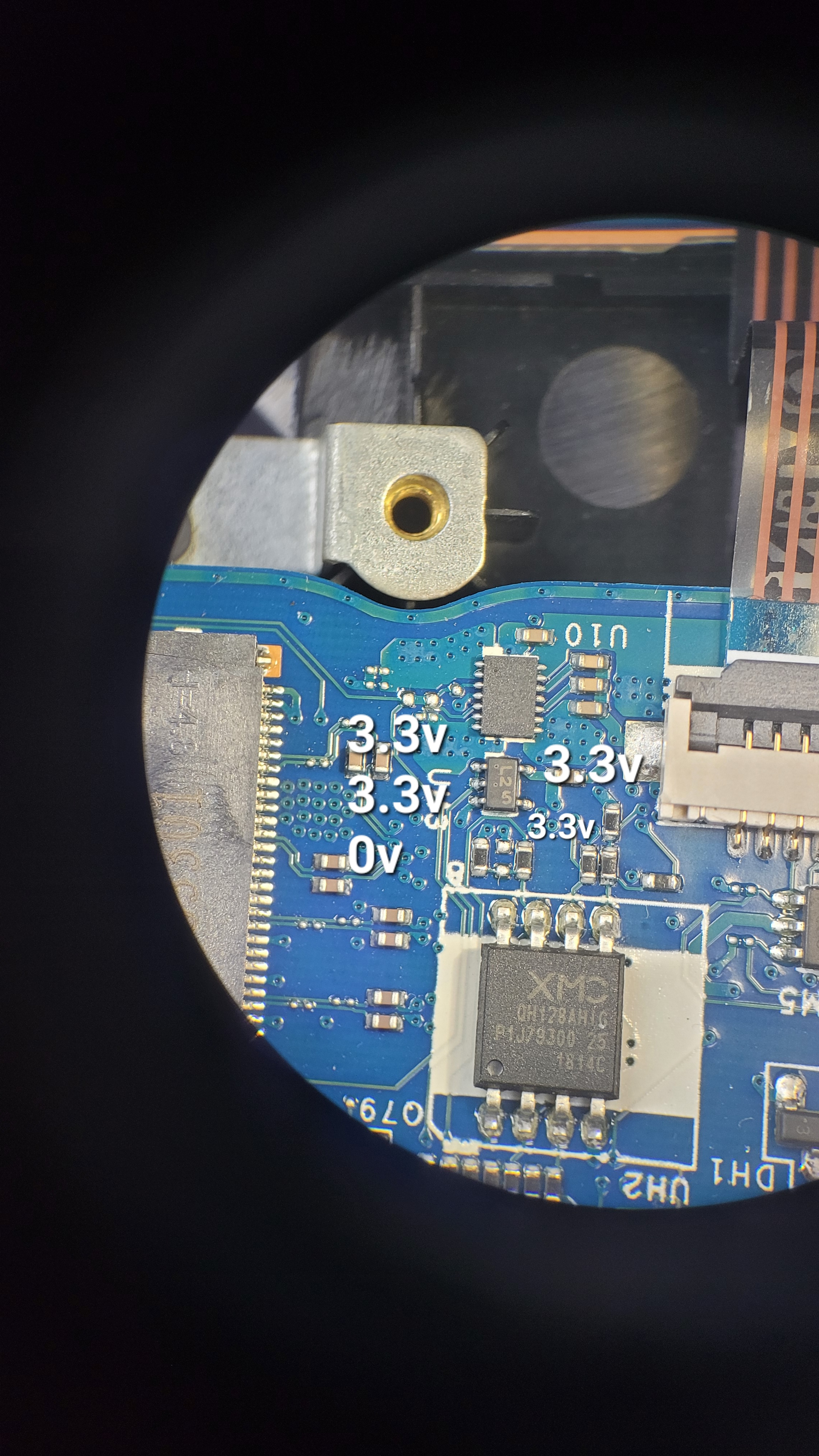

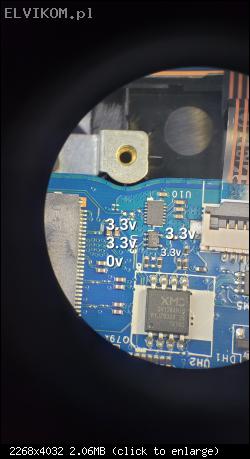

UH3
na zdjęciu

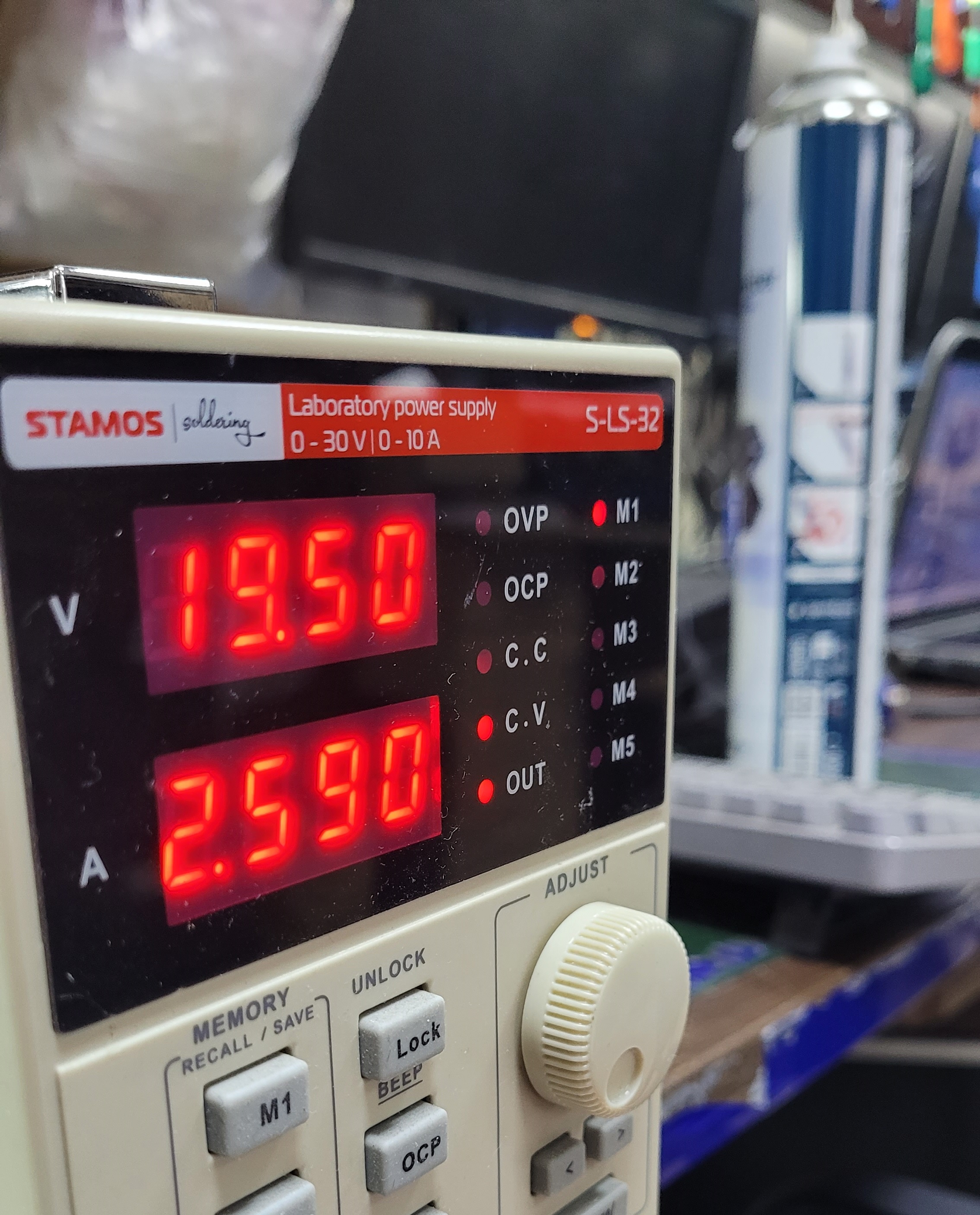

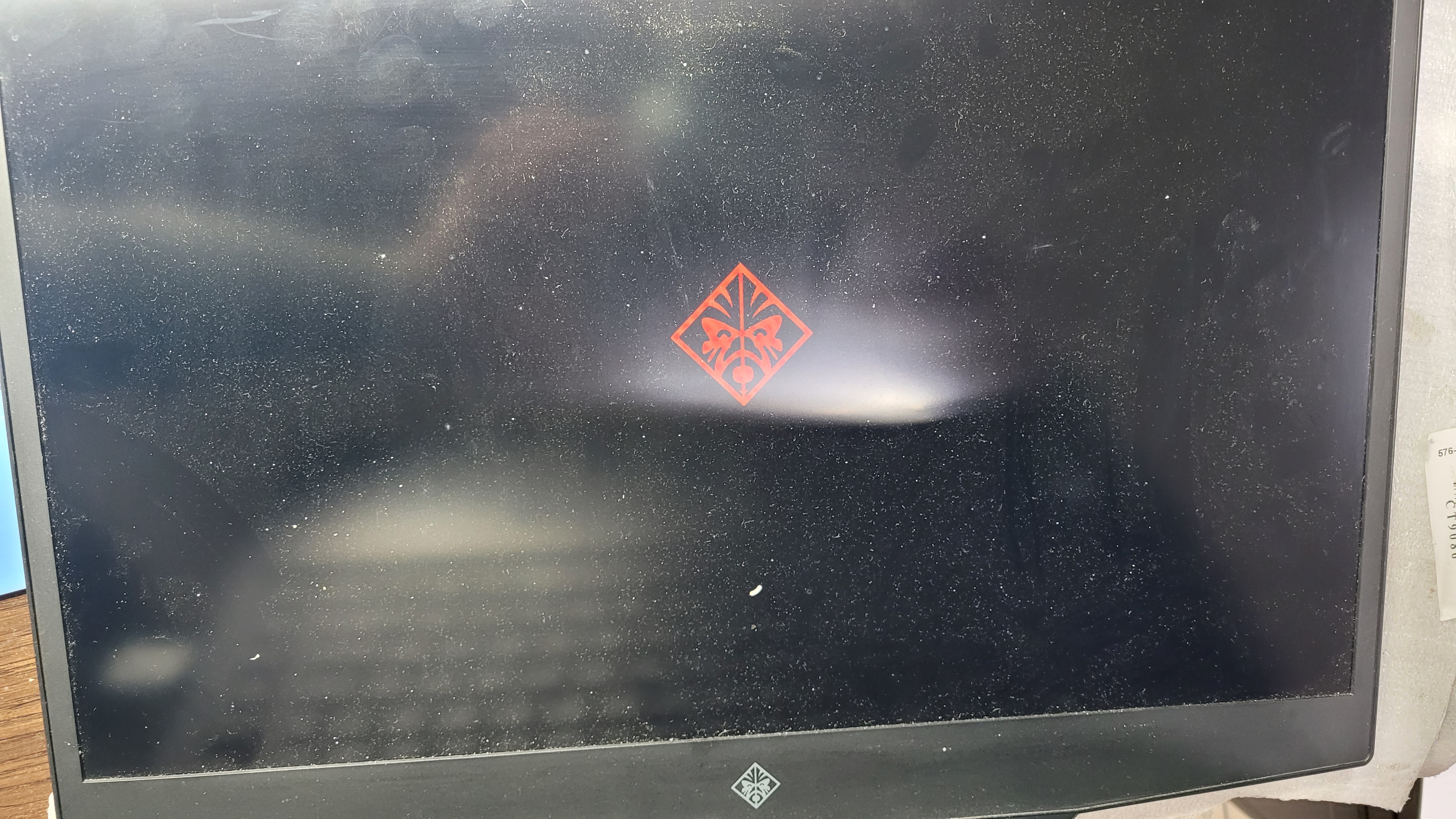

Dziś magle się uruchomił i przy ładowaniu systemu z usb zawisł na takim stanie i z takim poborem

Edytowałem mój poprzedni post, być może nie zauważyłeś.

Zmierz rezystancję do masy na:
n.1 PRB3.

Zmierz napięcia po uruchomieniu na:
po obu stronach PDP1,
n.1, 3, 4, 6 UV1 do tego pomiaru podłącz matrycę.

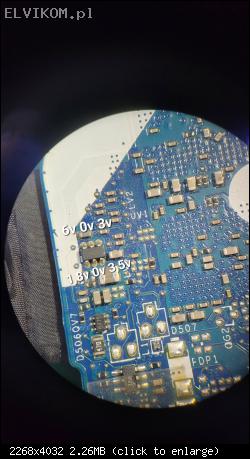

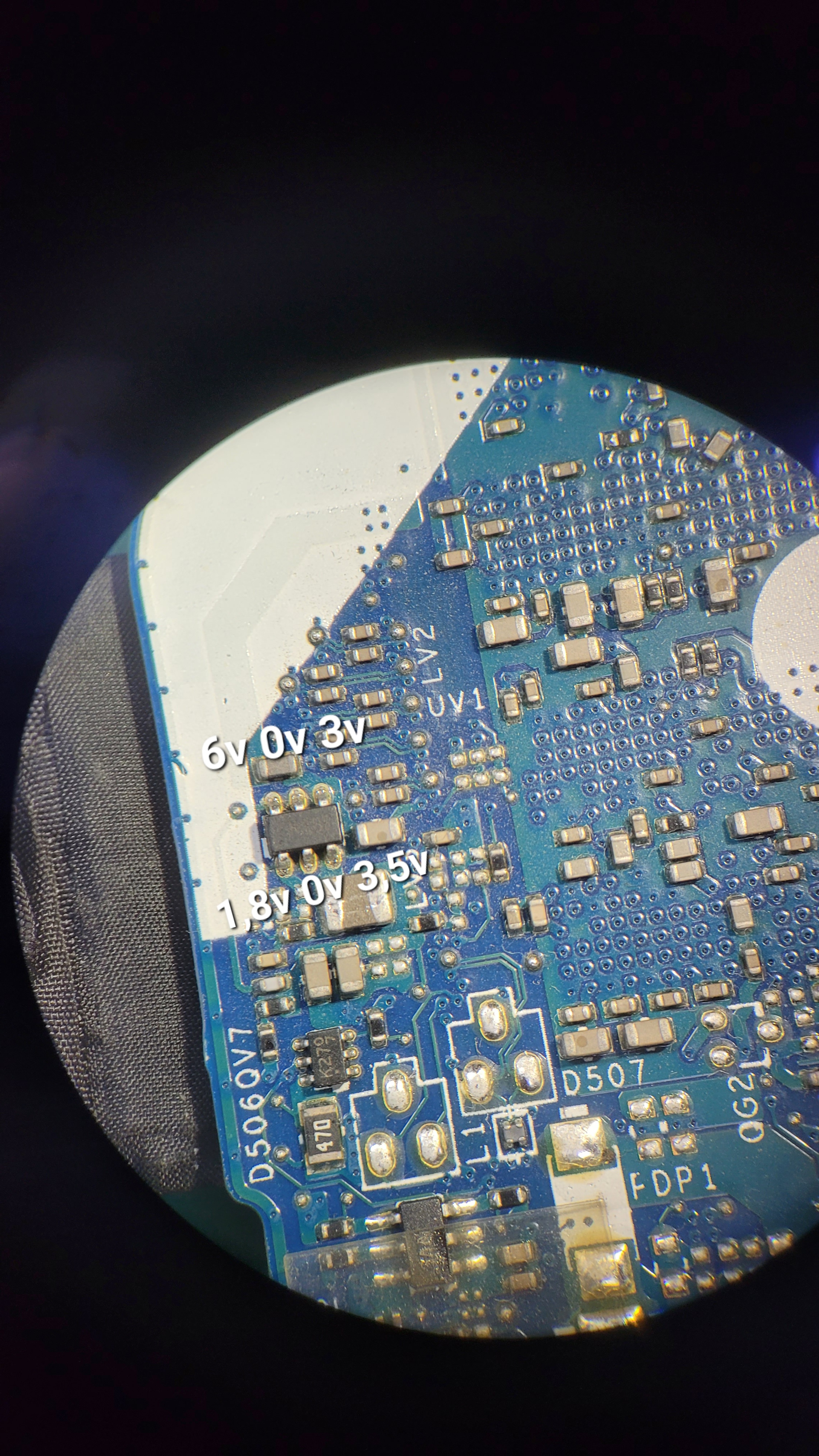

UV1 z podłączoną matrycą o ile dobrze go zidentyfikowałem:


PDP1 mogę namierzyć, znalazłem oznaczenie PUP1, gdzie w pobliżu powinien być PDP1 ale nie ma go nawet.
PRB3 nie mogę zlokalizować, nie ma go nawet na schemacie który posiadam

A na n. 6 UV1 nie ma czasem napięcia 0,6V, a nie jak napisałeś 6V?

kazzzjdm wrote:PRB3 nie mogę zlokalizować, nie ma go nawet na schemacie który posiadam

Przepraszam miało być PRB03, źle napisałem a później powieliłem kopiując..

kazzzjdm wrote:PDP1 mogę namierzyć

Z tego co widzę element nie jest obsadzony, jest widoczne miejsce na dole Twojego zdjęcia z postu #7.
Zmierz napięcia na tych padach po próbie uruchomienia laptopa.

Zmierz rezystancję pomiędzy n.3 UV3 (tam gdzie jest 3,5V),a n.25 złącza matrycy JEDP1.

Zmierz rezystancję pomiędzy n.3 UV3 (tam gdzie jest 3,5V),a n.25 złącza matrycy JEDP1.
137k Ω

PRB03 rezystancja do masy po obu stronach 47k Ω

A na n. 6 UV1 jest 0,6v mój błąd przywpisywaniu

Wstaw wyraźne zdjęcie układu UV1 i najbliższych okolic, tak aby było widać dokąd prowadzą ścieżki pod soldermaską.

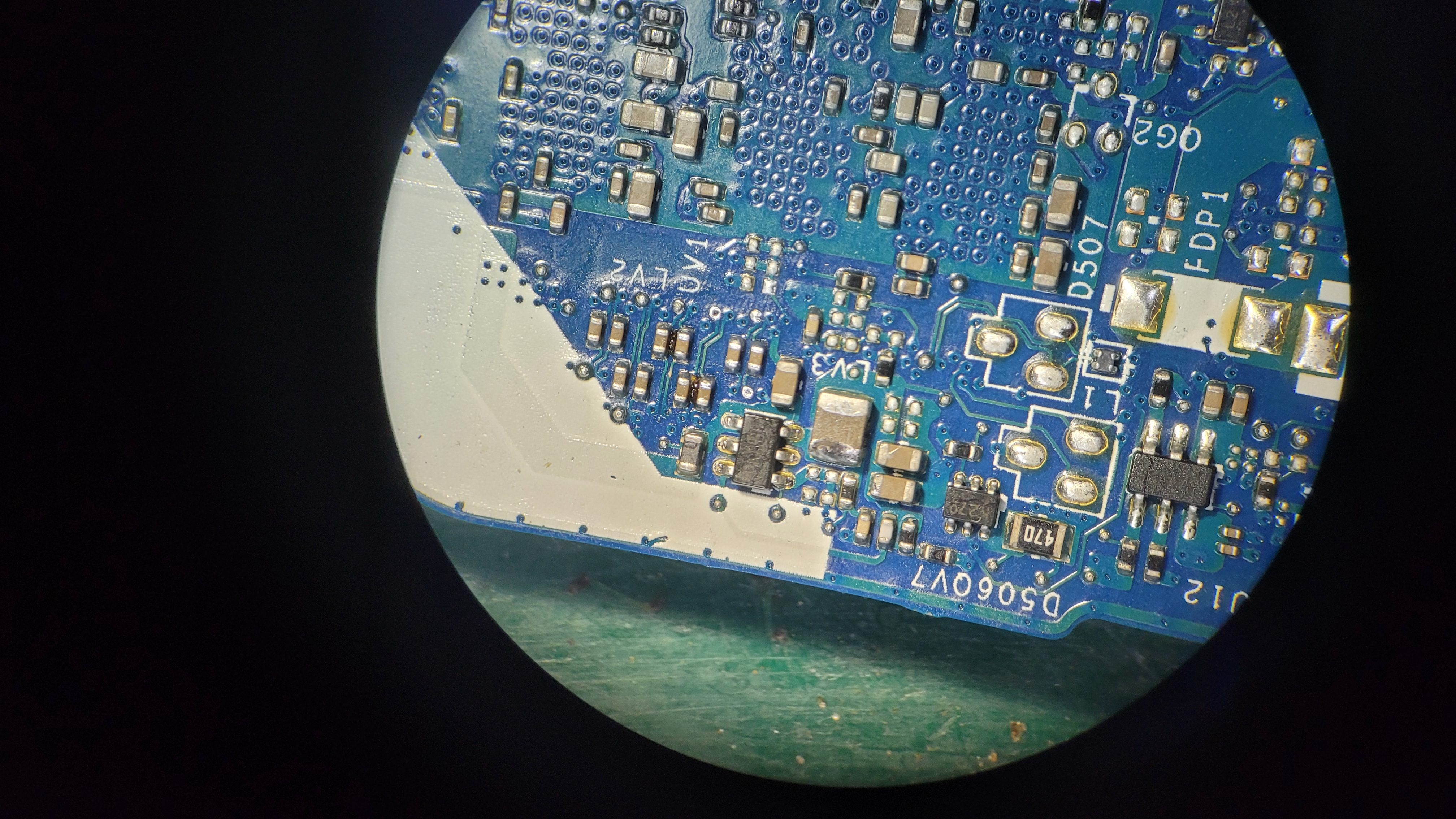

zdjęcie

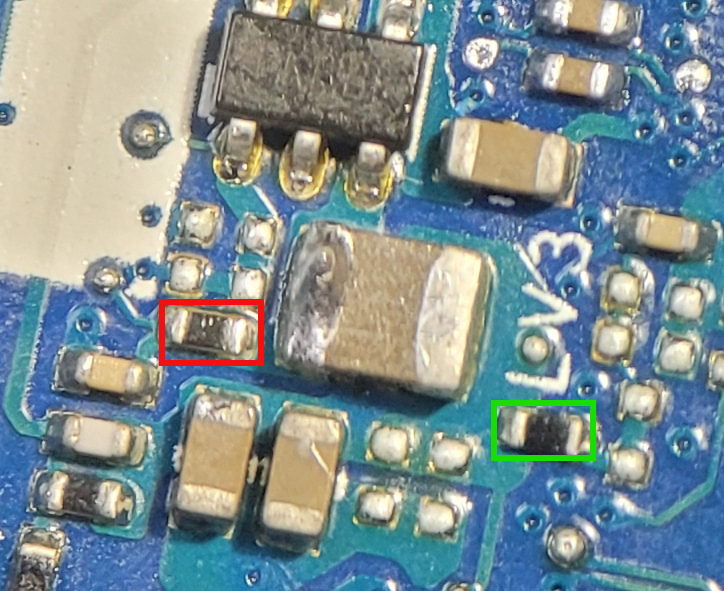

Ustaw multimetr na test ciągłości i zmierz który z zaznaczonych elementów łączy się z n.25 złącza matrycy JEDP1.
