#1 HP Pavilion dv6000

przez darole • 20 stycznia 2012, 17:55
Laptop trafił do kolegi z pasami na matrycy - na innej matrycy było to samo. Po podłączeniu oryginalnej umarł - zero reakcji na włączanie. Gdy ja wziąłem się za niego okazało się że uszkodzona była przetwornica PU10 - ISL6236 wytwarzająca napięcia 3,3V oraz 5V. Teraz po włączeniu zapalają się różne diody na płycie, jest ładowana bateria ale płyta po chwili wyłącza się.

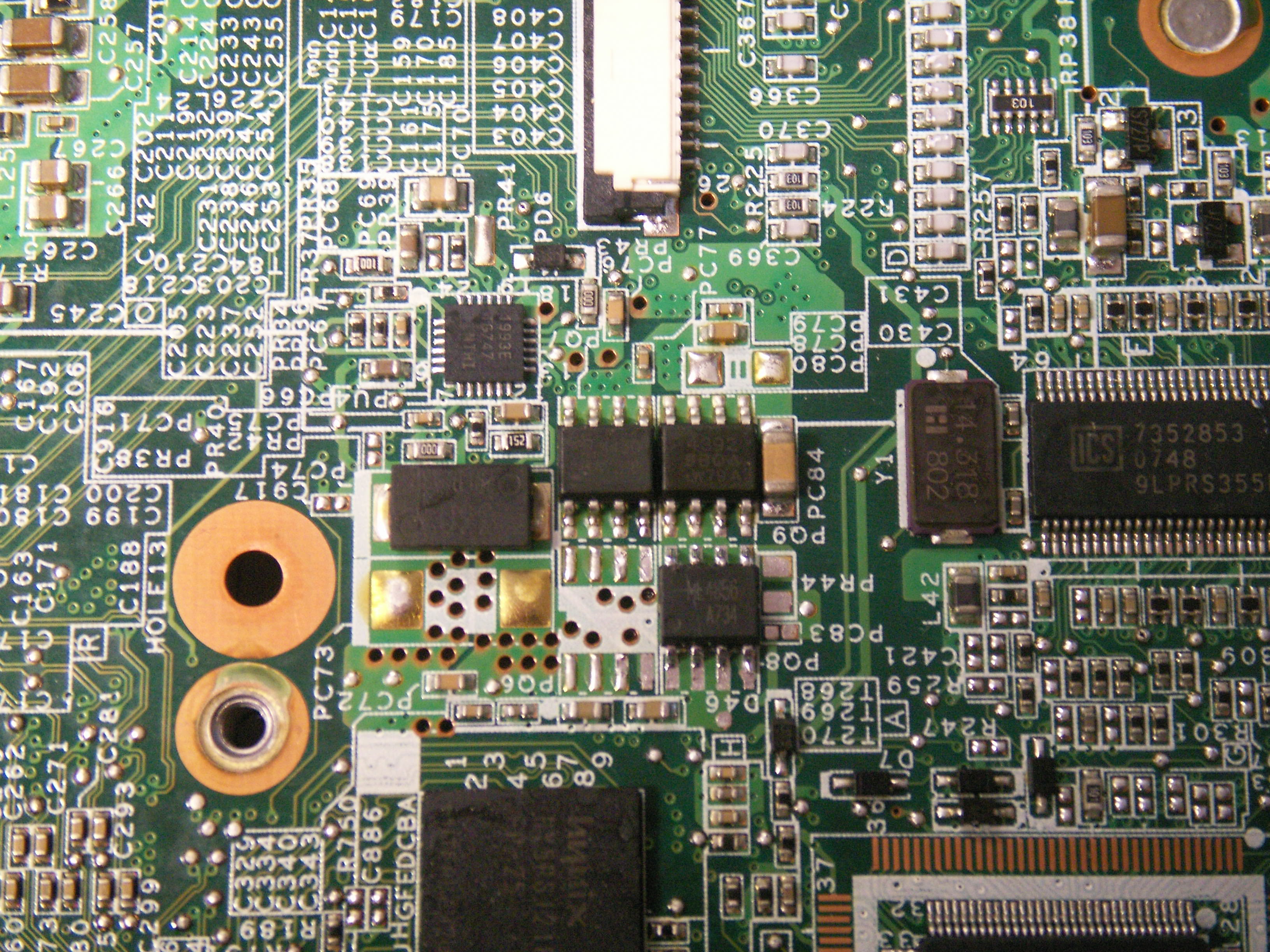

Szukając trafiłem na tranzystor PQ8 - rezystancja D-S i S-D w obu kierunkach 4,5Ohm, tranzystor poza płytą jest OK - więc taka rezystancja jest na płycie - podniesienie PC74 nic nie zmienia. Czy taka rezystancja na linii VGACORE jest właściwa ?

Obrazek

Re: HP Pavilion dv6000

przez Google Adsense [BOT] • 20 stycznia 2012, 17:55

#2 Re: HP Pavilion dv6000

przez morph • 20 stycznia 2012, 18:50
Witaj

Napisz jaka to platforma, bo po wymienionych przez Ciebie elementach szukać się nie chce. Sprawadzić na naklejce na banku pamięci jest łatwiej.

#3 Re: HP Pavilion dv6000

przez rudy102 • 20 stycznia 2012, 23:31
Po uruchomieniu wszystkie przetwornice startują / mają poprawne wartości napięć?

#4 Re: HP Pavilion dv6000

przez darole • 23 stycznia 2012, 15:20
Platforma to 31AT3MB00A0

#5 Re: HP Pavilion dv6000

przez morph • 23 stycznia 2012, 15:31
W HP występują ATxMB, w Twoim przypadku to prawdopodobnie AT3. Rezystancja wydaje się zbyt niska.
