#1 [SZUKAM BOARDVIEW] HP Pavilion Gaming 15-ec1060nw DAG3HDMB8D0
przez tekort • 5 kwietnia 2022, 15:54
Witam,
Szukam schematu, boardview lub component finder dla płyty DAG3HDMB8D0, lub bliźniaczej. Posiadam boardview do bliźniaczej płyty tj. DAG35DMBAD0, różnice są jednak duże (osobny most zamiast hybrydy, inne wyprowadzenia konektorów). Schemat\BV\CF potrzebny gdyż element, który się uszkodził nie nadaje się do odczytania.

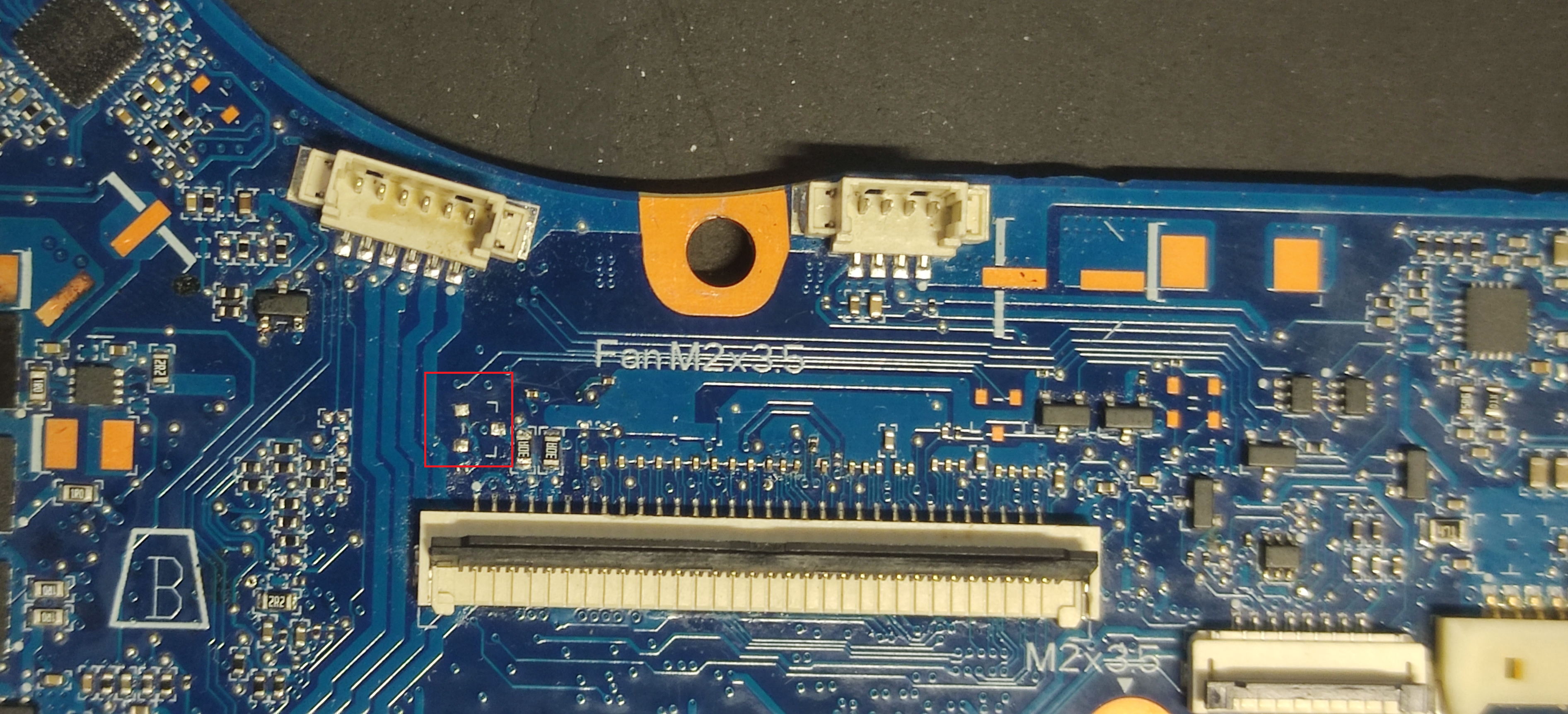

Wrzucam o który element chodzi, może ktoś podpowie co to (to na pewno układ w obudowie SOT-23).
Dziękuje za pomoc
Szukam schematu, boardview lub component finder dla płyty DAG3HDMB8D0, lub bliźniaczej. Posiadam boardview do bliźniaczej płyty tj. DAG35DMBAD0, różnice są jednak duże (osobny most zamiast hybrydy, inne wyprowadzenia konektorów). Schemat\BV\CF potrzebny gdyż element, który się uszkodził nie nadaje się do odczytania.
Wrzucam o który element chodzi, może ktoś podpowie co to (to na pewno układ w obudowie SOT-23).
Dziękuje za pomoc
