#21 Re: HP Probook 450 G5 motherboard DA0X8CMB6E0 REV E (Dead)

przez clops35 • 18 listopada 2021, 12:14
Masz jakiś element zwarty. Jestem pewny że na n.25 nie ma masy.
Wykonaj próbę zwarciową na n.25 ISL, nie przekraczaj 3V.
W załączniku inne rozwiązanie oparte o ten układ.



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

Re: Re: HP Probook 450 G5 motherboard DA0X8CMB6E0 REV E (Dead)

przez Google Adsense [BOT] • 18 listopada 2021, 12:14

#22 Re: HP Probook 450 G5 motherboard DA0X8CMB6E0 REV E (Dead)

przez valieromarco • 19 listopada 2021, 00:28
Injecting voltage 3V on pin 25 no components became hot.

#23 Re: HP Probook 450 G5 motherboard DA0X8CMB6E0 REV E (Dead)

przez clops35 • 19 listopada 2021, 01:07
Jaki prąd został użyty do próby zwarciowej?
Do ilu spadło napięcie na zasilaczu?
Jakie napięcie na końcach przewodów w czasie wykonywania próby?

#24 Re: HP Probook 450 G5 motherboard DA0X8CMB6E0 REV E (Dead)

przez valieromarco • 19 listopada 2021, 01:39
Current 5A
Voltage drop to 0

#25 Re: HP Probook 450 G5 motherboard DA0X8CMB6E0 REV E (Dead)

przez clops35 • 19 listopada 2021, 10:59
Bardzo dokładnie obejrzyj płytę pod mikroskopem, może coś zauważysz podejrzanego.
Może być zwarcie międzywarstwowe i zauważenie go jest bardzo problematyczne.
Spróbuj znaleźć tą linię na pinach złącza baterii, i szukać od tej strony.
Od strony złącza baterii nie powinno być zwarcia ze we względu na rezystory.

#26 Re: HP Probook 450 G5 motherboard DA0X8CMB6E0 REV E (Dead)

przez valieromarco • 19 listopada 2021, 15:23
Ok
Cutting pin 25 line it doesn’t start anymore

#27 Re: HP Probook 450 G5 motherboard DA0X8CMB6E0 REV E (Dead)

przez clops35 • 19 listopada 2021, 19:24
Odcięcie pinu obok ISL nic nie dało ze względu na to iż linia dalej jest zwarta i najprawdopodobniej prowadzi do KBC.

Jaki tam KBC siedzi?

#28 Re: HP Probook 450 G5 motherboard DA0X8CMB6E0 REV E (Dead)

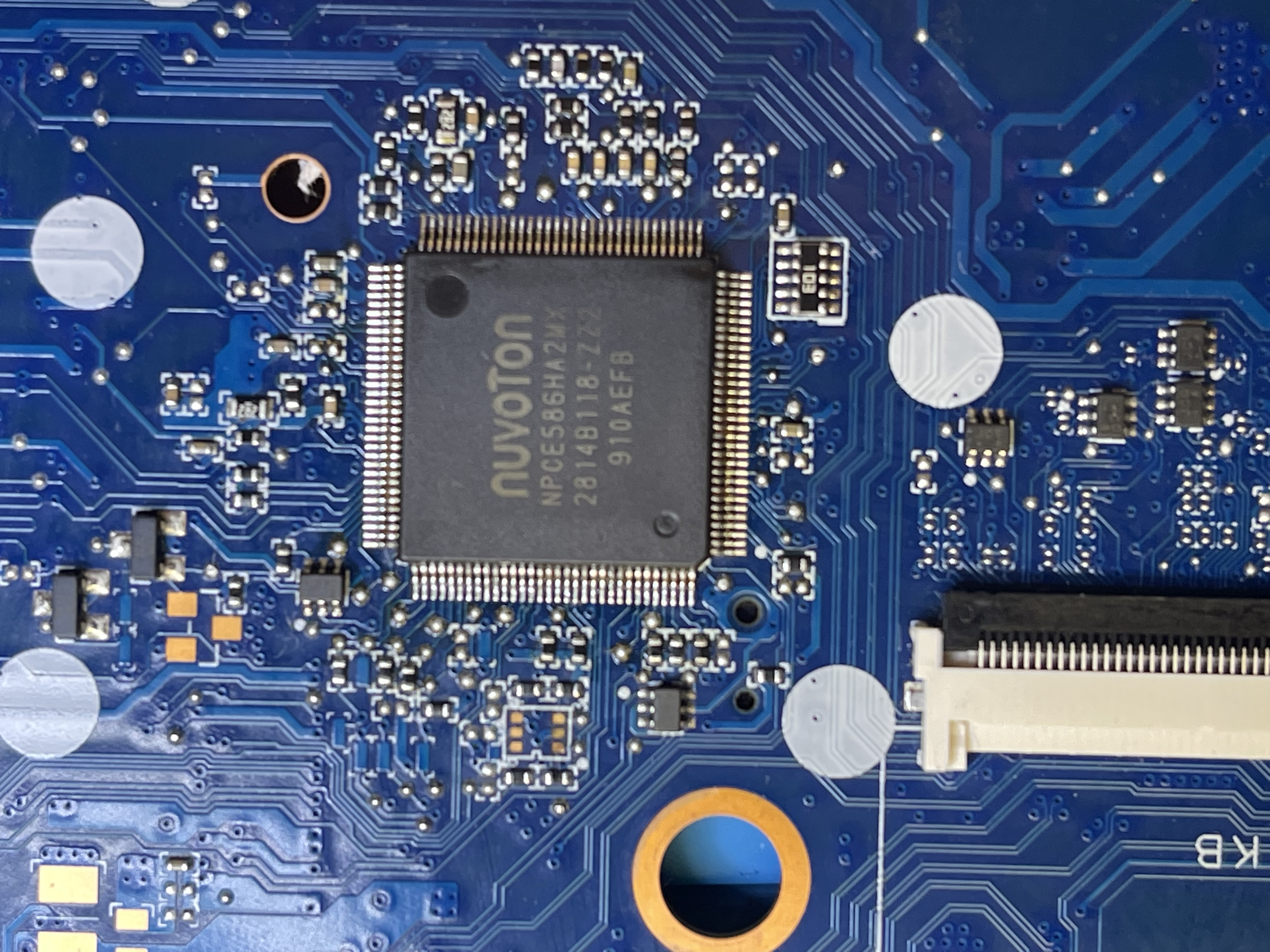

przez valieromarco • 19 listopada 2021, 23:05
Obrazek

I didn’t find any schematic about it

#29 Re: HP Probook 450 G5 motherboard DA0X8CMB6E0 REV E (Dead)

przez clops35 • 22 listopada 2021, 20:08
Ja też nie znalazłem żadnych informacji o tym KBC.
Przykro mi ale nie jestem w stanie nic więcej doradzić.

#30 Re: HP Probook 450 G5 motherboard DA0X8CMB6E0 REV E (Dead)

przez matic • 22 listopada 2021, 21:22

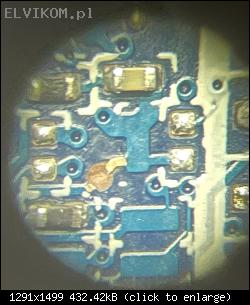

Clean the highlighted part of the board with IPA and post a CLEAR picture of highlighted area of the board. Best under a microscope.
Obrazek

#31 Re: HP Probook 450 G5 motherboard DA0X8CMB6E0 REV E (Dead)

przez valieromarco • 23 listopada 2021, 00:06

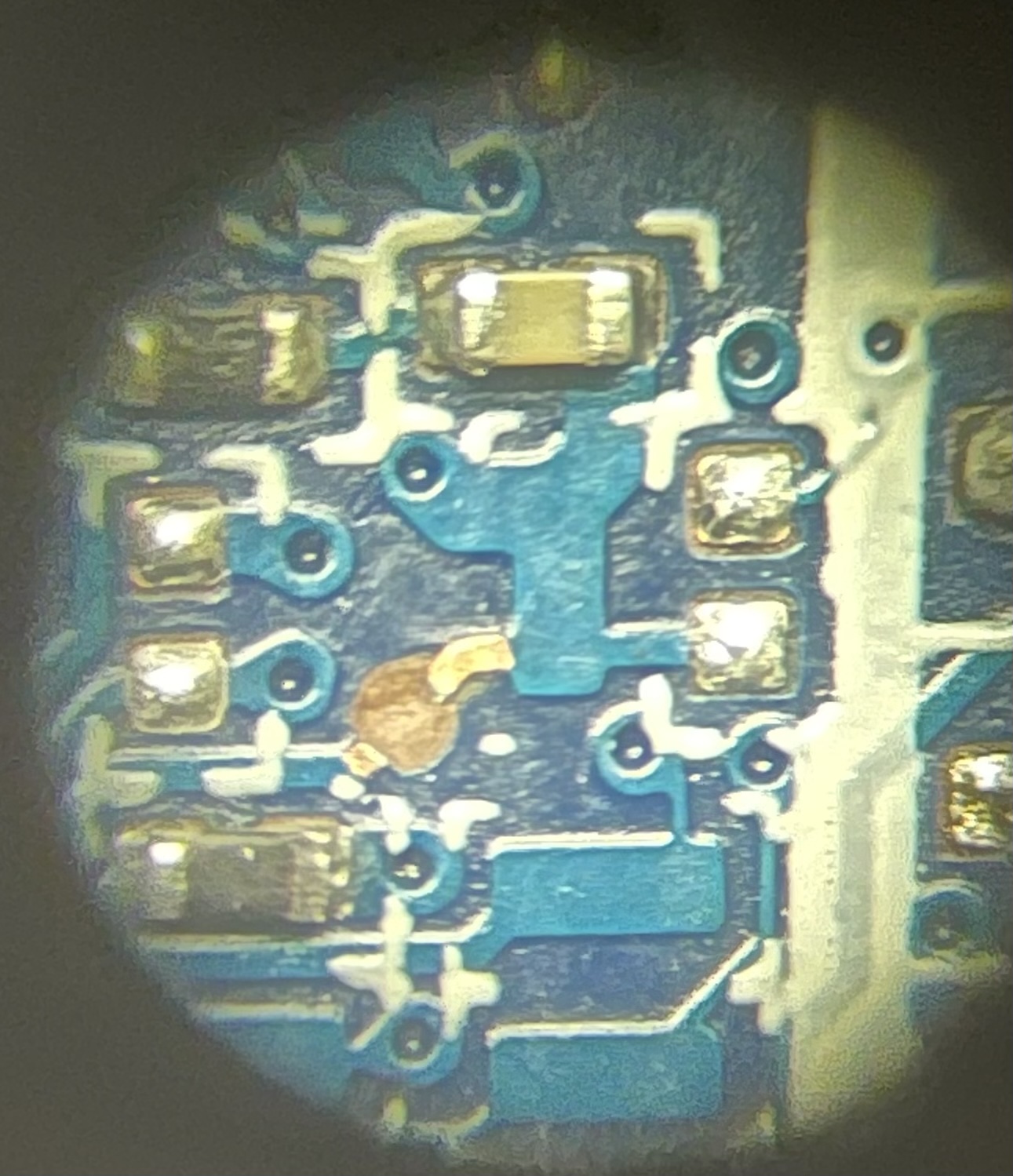

Obrazek



Obrazek

Obrazek

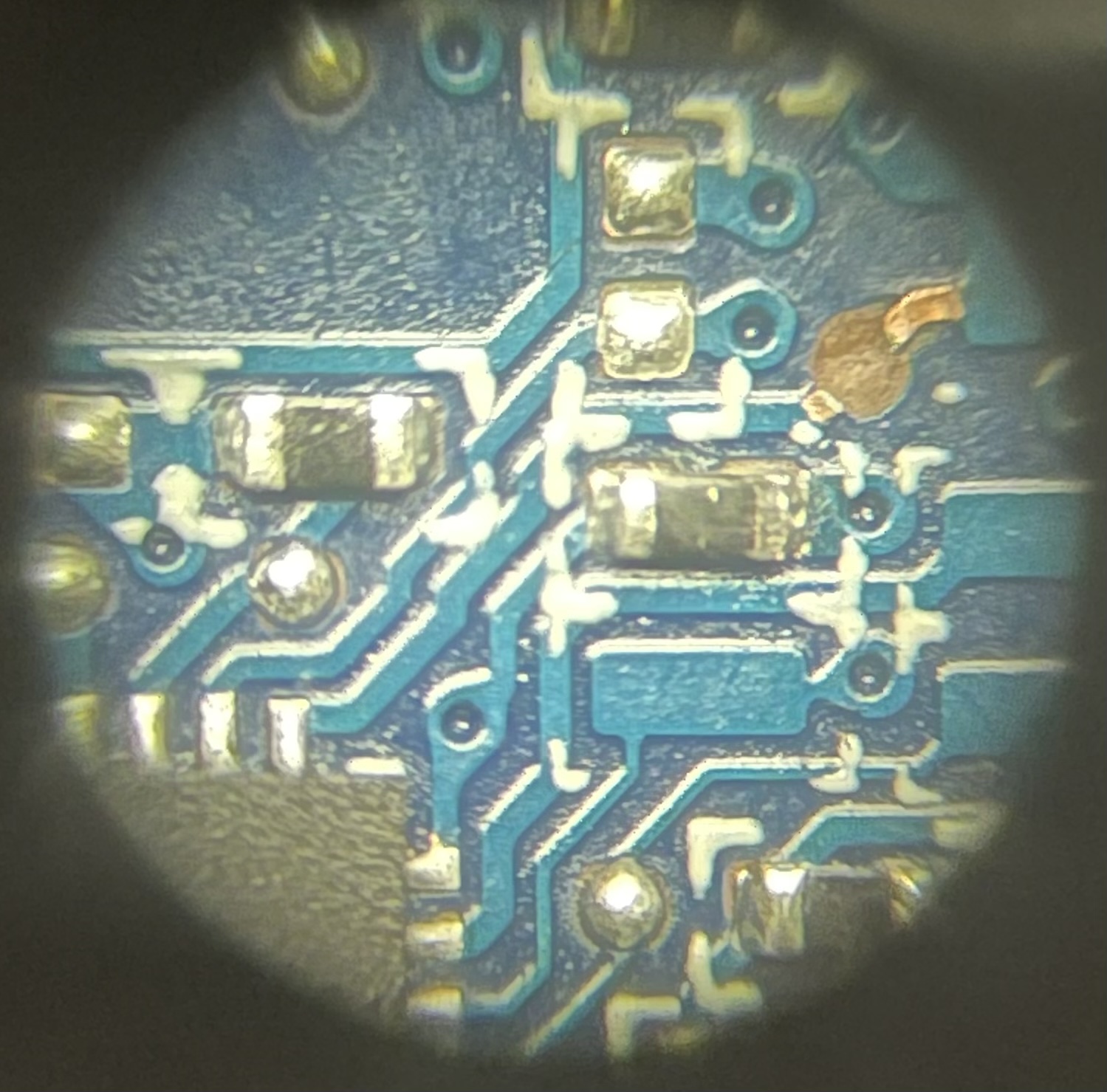

I cut that point to inject voltage between 1V and 3V to avoid IC damage, no components became hot.

#32 Re: HP Probook 450 G5 motherboard DA0X8CMB6E0 REV E (Dead)

przez matic • 23 listopada 2021, 20:46
I'm 99% sure the pin 25 of charger chip is connected directly to the ground on this board, so it's not a short circuit.
Rebuild the cut copper trace to pin 25 of charger chip and measure the voltages to ground on pins 3, 6, 7, 9, 12, 13, 17, 20 of chip RT6575A.

#33 Re: HP Probook 450 G5 motherboard DA0X8CMB6E0 REV E (Dead)

przez valieromarco • 24 listopada 2021, 01:12
Ok
Voltage only on pin 3= 3,3V
pin 12= 12,6V

#34 Re: HP Probook 450 G5 motherboard DA0X8CMB6E0 REV E (Dead)

przez matic • 24 listopada 2021, 21:31
- Measure the resistances to ground on pins 3, 13 of chip RT6575A.

- Measure the voltage to ground on pin 8 of BIOS chip.
- Measure the voltage on the power button and check, if it drops to 0V, when it is pressed.

#35 Re: HP Probook 450 G5 motherboard DA0X8CMB6E0 REV E (Dead)

przez valieromarco • 25 listopada 2021, 00:24
Pin 3 =30K ohm
Pin 13= 430K ohm

Bios pin 8 = 0V

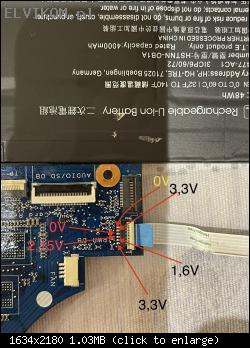

I connected battery and power button I got these voltages

Obrazek

Pushing power button pin with 2,15 drop to 0V

KBC?

#36 Re: HP Probook 450 G5 motherboard DA0X8CMB6E0 REV E (Dead)

przez matic • 27 listopada 2021, 12:42
Does the battery charges?

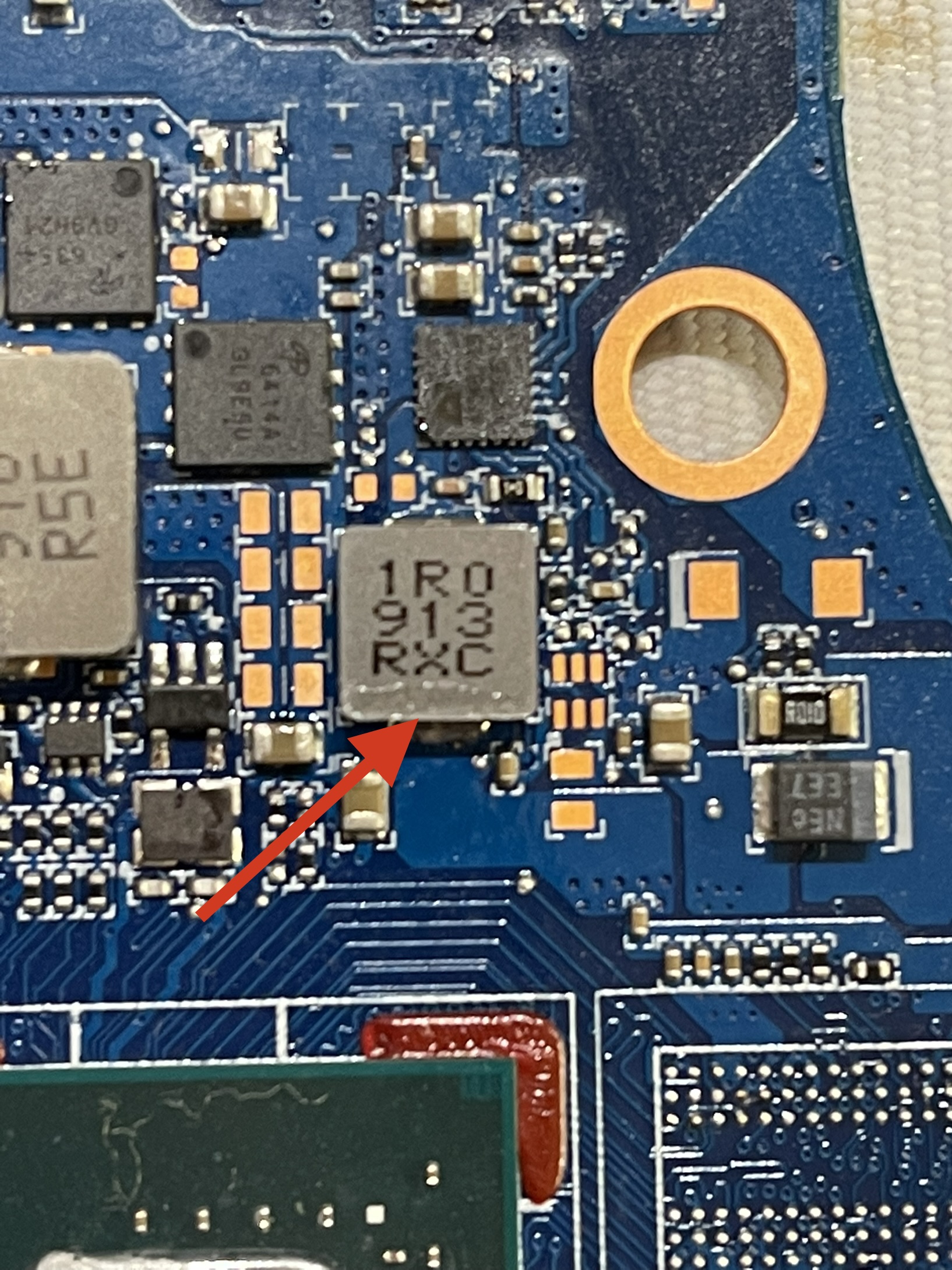

How about the signs of soldering on VRAM chips? At least one of these chips appears to have been removed from the board.
Obrazek

#37 Re: HP Probook 450 G5 motherboard DA0X8CMB6E0 REV E (Dead)

przez clops35 • 27 listopada 2021, 22:10
matic napisał(a):I'm 99% sure the pin 25 of charger chip is connected directly to the ground on this board, so it's not a short circuit.
Tak Panowie potwierdziłem to, pin 25 ISL idzie do masy :frustry:
Przepraszam za wprowadzenie w błąd :oops:

Zmierz napięcie pinu ID zasilacza przed podłączeniem i później w gnieździe zasilania.

#38 Re: HP Probook 450 G5 motherboard DA0X8CMB6E0 REV E (Dead)

przez valieromarco • 28 listopada 2021, 00:35

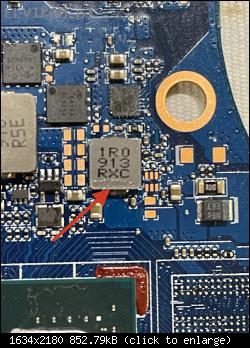

Obrazek

Battery doesn’t charge.

VRAM have been removed because I got short on the coil in the picture, after removing all VRAM short was solved.

Power supply is 19,5V and on power socket too

#39 Re: HP Probook 450 G5 motherboard DA0X8CMB6E0 REV E (Dead)

przez matic • 28 listopada 2021, 23:53
valieromarco napisał(a):VRAM have been removed because I got short on the coil in the picture, after removing all VRAM short was solved.
What was an actual resistance to ground on this coil before removing the VRAM chips?

valieromarco napisał(a):Power supply is 19,5V and on power socket too
Colleague clops35 think voltage on the central pin of the DC cable.

#40 Re: HP Probook 450 G5 motherboard DA0X8CMB6E0 REV E (Dead)

przez valieromarco • 29 listopada 2021, 00:34
Short maybe was caused by my mistake injecting voltage.
It was 18 ohm like now after removing short.

How can I measure central pin of power supply when is connected?

Re: HP Probook 450 G5 motherboard DA0X8CMB6E0 REV E (Dead)

przez Google Adsense [BOT] • 29 listopada 2021, 00:34
 To jest wątek ARCHIWALNY. Możesz odpowiedzieć w nim tylko wtedy, gdy Twój post zawiera rozwiązanie problemu (Regulamin forum p. 12.1).
