#1 HP Spectre X360 13" DA0X36MBAE0 REV E po zalaniu, brakujący element na płycie główne

by Chacruna • 21 December 2023, 10:42
Witam
Laptop został zalany i ktoś probował go naprawiać ( laptop od kuzyna )

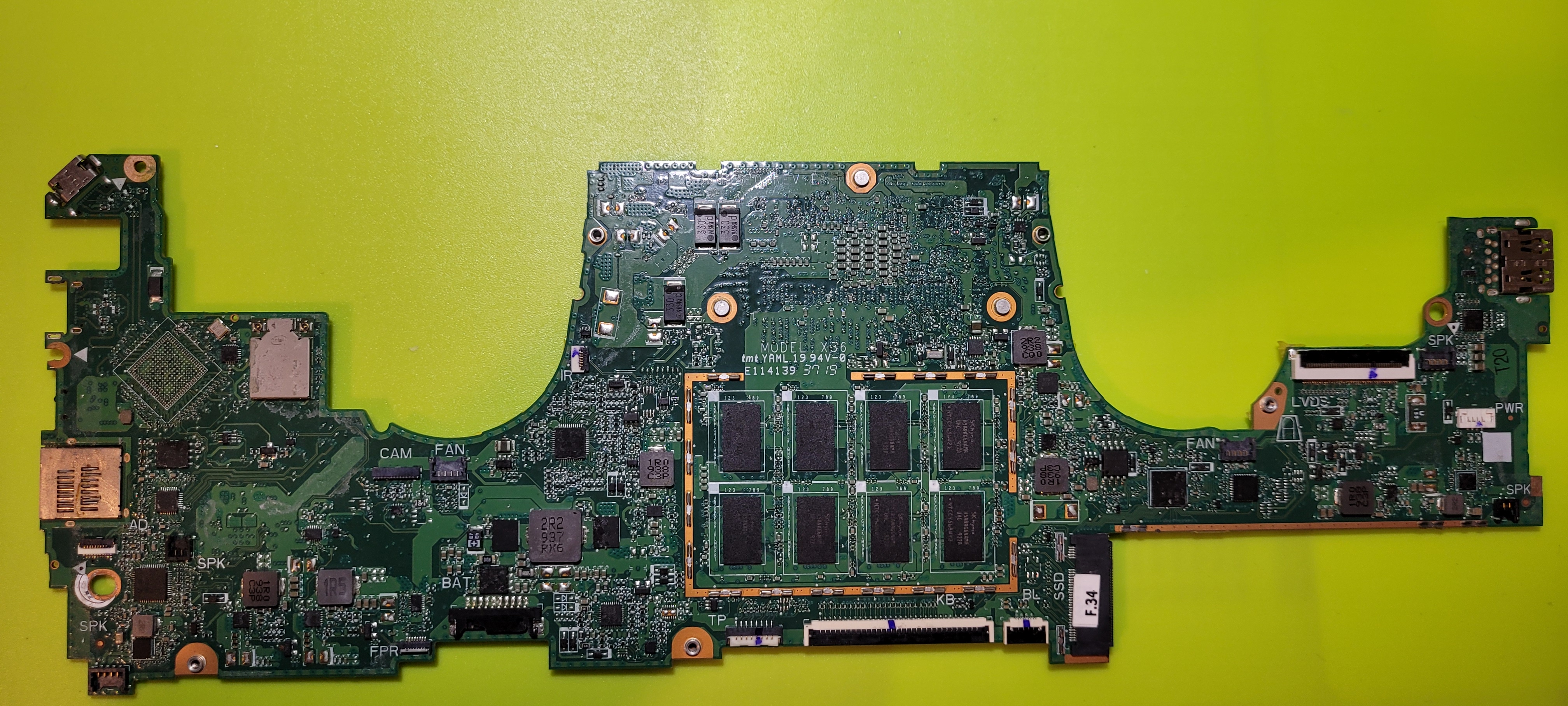

Brakuje mu jakiegos IC , czy moglibyscie mi pomóc zidentyfikować co to za
układ jest ?
Czy ktoś posiada schemat i boardview dla tego modelu ?
Jedyne co znalazłem to JHL 6340 ale on jest z 15" , pytanie czy mozna
byłoby go tam wsadzić ?

Dzieki i pozdrawiam

Re: HP Spectre X360 13" DA0X36MBAE0 REV E po zalaniu, brakujący element na płycie główne

by Google Adsense [BOT] • 21 December 2023, 10:42

#2 Re: HP Spectre X360 13" DA0X36MBAE0 REV E po zalaniu, brakujący element na płycie główne

by Vogelek23 • 21 December 2023, 20:35
U6 = JHL6540. Zanim jednak wmontujesz nowy układ, będziesz musiał naprawić soldermaskę, uszkodzoną przy czyszczeniu padów.

#3 Re: HP Spectre X360 13" DA0X36MBAE0 REV E po zalaniu, brakujący element na płycie główne

by Chacruna • 24 December 2023, 06:46
Vogelek23 Dzięki za podpowiedź :D

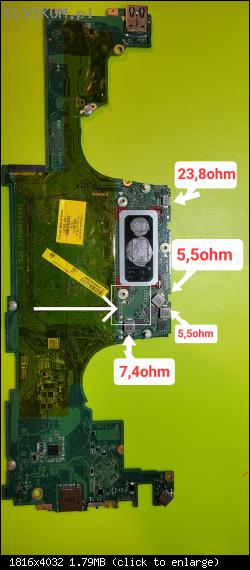

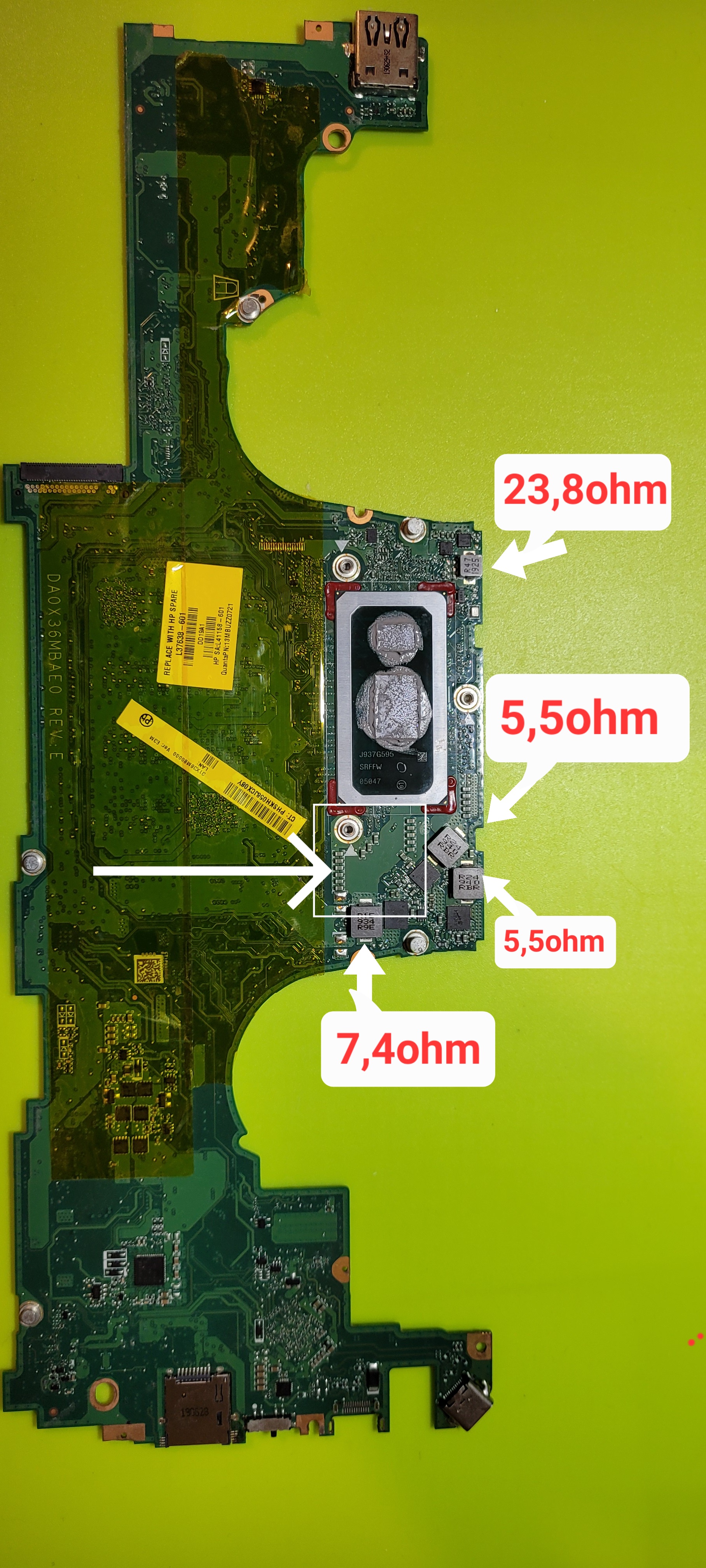

Sprawdziłem miernikiem cewki w okolicy procesora (na zdjęciu), moglibyscie
mi powiedziec czy na wasze oko sa ok pomiary , czy procesor nie jest
uszkodzony ? Również sprawdziłem kondensatory (górne i dolne) zaznaczone w
kwadracie i na mierniku wskazują zwarcie do masy , jakieś pomysły macie co
do tego ?
Gdzie waszym zdaniem najlepiej podlaczyc sie na próbę zwarciową, żeby
sprawdzić procesor pod kamerę termowizyjną ?
Zanim podejmę się dalszych działań chce sie upewnic czy warto coś robić z
tą płytą główną :frustry:



#4 Re: HP Spectre X360 13" DA0X36MBAE0 REV E po zalaniu, brakujący element na płycie główne

by Vogelek23 • 25 December 2023, 18:15
Pomiary wyglądają OK. Natomiast co do "zwarcia" na kondensatorach - o żadnym zwarciu nie może być mowy, skoro na cewce, która jest z tymi kondensatorami połączona, masz do masy 7,4Ω. Rezystancja na kondensatorach jest zatem taka sama, jak na tej cewce - czyli niska, ale nie zwarcie.

#5 Re: HP Spectre X360 13" DA0X36MBAE0 REV E po zalaniu, brakujący element na płycie główne

by Chacruna • 29 December 2023, 12:45
Dzięki Vogelek23 :D
A czy ten układ JHL6540 to muszę programować go przed wlutowaniem ? Jeżeli tak to jakim programatorem i jakie pliki mam wgrać ?
Zamówiłem i czekam az przyjdzie z Chin ten układ .

#6 Re: HP Spectre X360 13" DA0X36MBAE0 REV E po zalaniu, brakujący element na płycie główne  [SOLVED]

by Vogelek23 • 29 December 2023, 14:45
Sam kontroler nie musi być programowany - jego firmware znajduje się w pamięci Flash, widocznej obok układu (obudowa WSON-8).
