#1 Huawei Matebook 16 HVY-WAP9 - zerwane elementy


przez Slavol 13 września 2024, 10:14
Witajcie, prośbę mam wielką, bo nie mogę namierzyć dokumentacji ani płyty na ewentualne pomiary.
Matebook 16 j.w. płyta główna NB2715_MB_V9.
Włącza się po odpięciu baterii, ale nie reaguje na włącznik. Po prześledzeniu ścieżek z włącznika okazało się, że brakuje dwóch rezystorów (prawdopodobnie zerwane) mających związek z sygnałem PWR_ON idące bezpośrednio do KBC IT5571VG-128.
Założyłem, że będą to albo 10kOhm albo 100kOhm jak w innych podobnych aplikacjach, ale niestety dalej brak reakcji na włącznik. Jest już napięcie 3.3V na włączniku, włącznik działa do 0V po naciśnięciu, dochodzi do KBC i dalej nic.
Możliwe, że sam KBC jest uszkodzony, ale może ktoś posiada wiedzę jakie to powinny być rezystory, może jednak jest w nich problem.

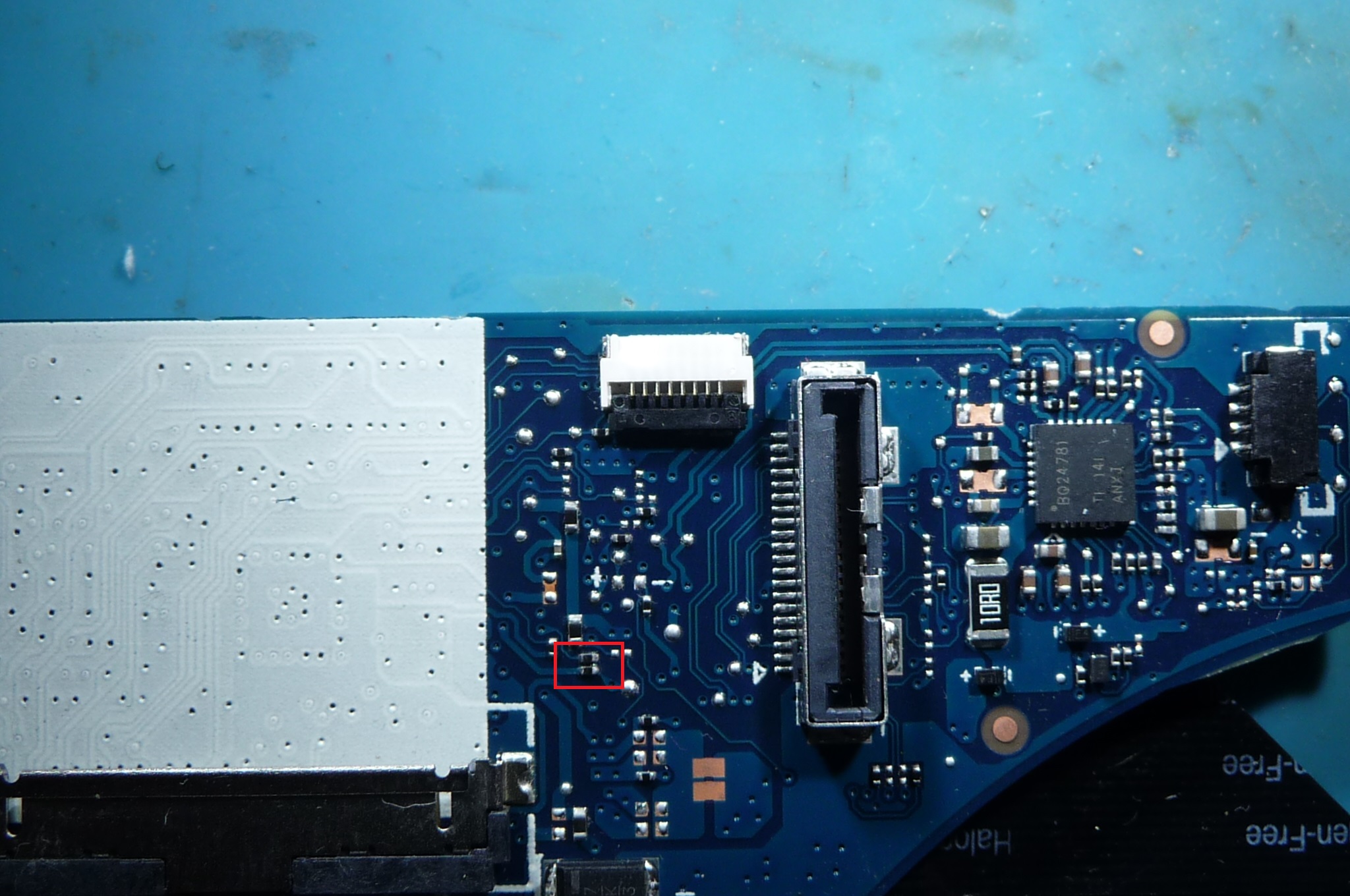

Załączam zdjęcie miejsca w którym brakuje rezystorów.
Będę wdzięczny za każą pomoc.
Obrazek
