#1 Huawei MATEBOOK D 15 - Nie uruchamia się

lock99 • 10 Червня 2024, 09:17
Płyta: DAH98AMBAD0 Rev. D
Procesor: AMD Ryzen 5-3500U
Charger: BQ25713

Cześć
Naprawiam laptopa, jak w temacie, w którym po podpięciu ładowarki pojawia się 5V i nie przeskakuje na 19V
Z podpiętą baterią pobór prądu wynosi 0.4A i także stoi na 5V. Bez baterii mam 5V i 0A ale mój miernik pokazuje tylko dwa zera po przecinku.

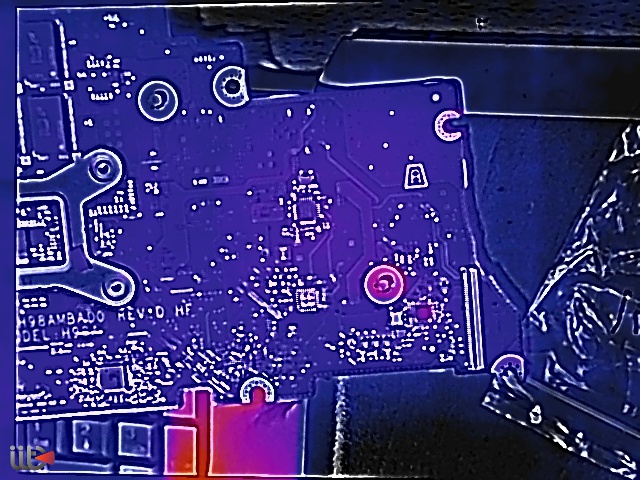

Po podpięciu zasilania, przez ok. 5sek delikatnie grzeje się układ F411CE6

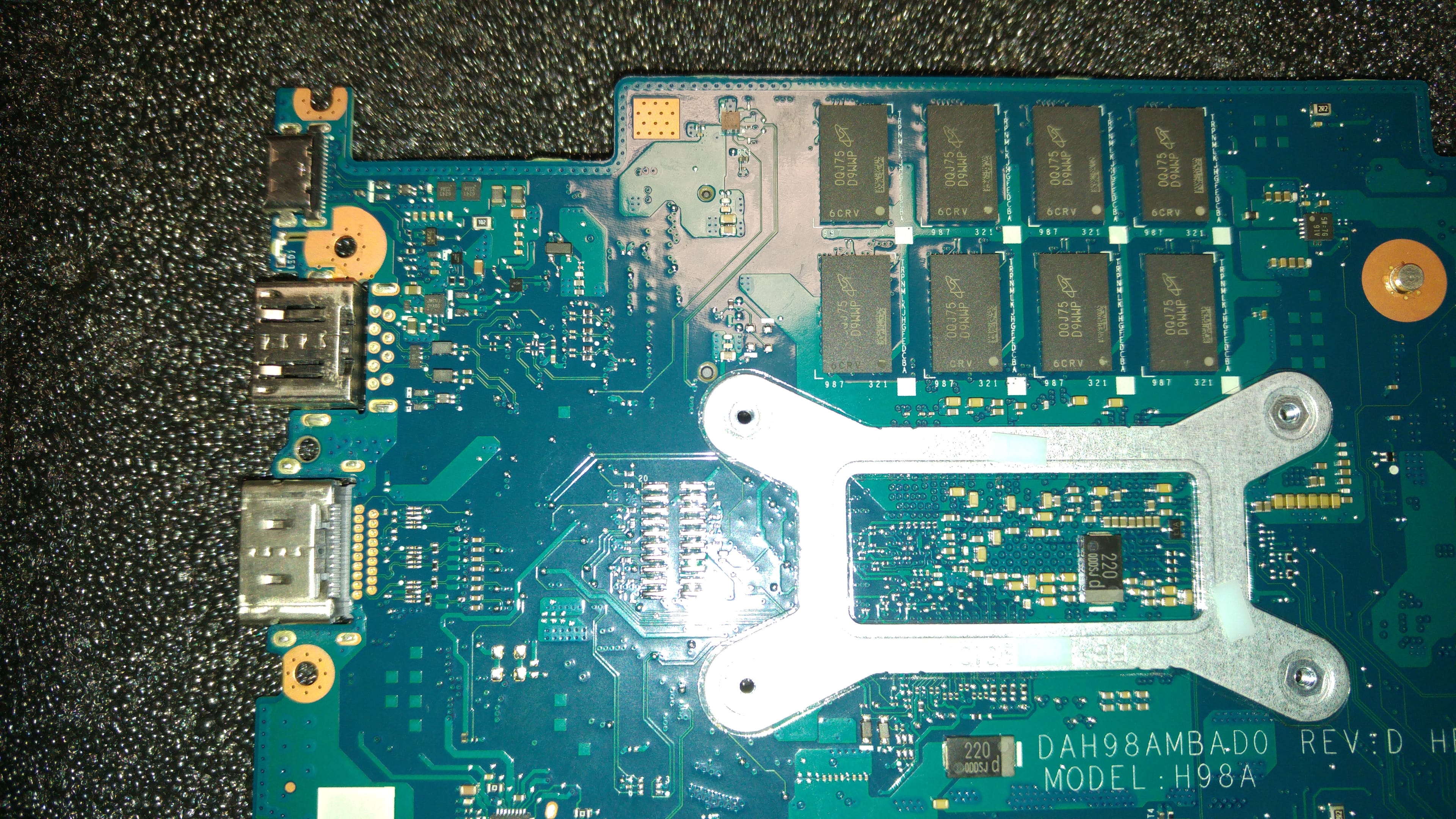

Зображення
Зображення

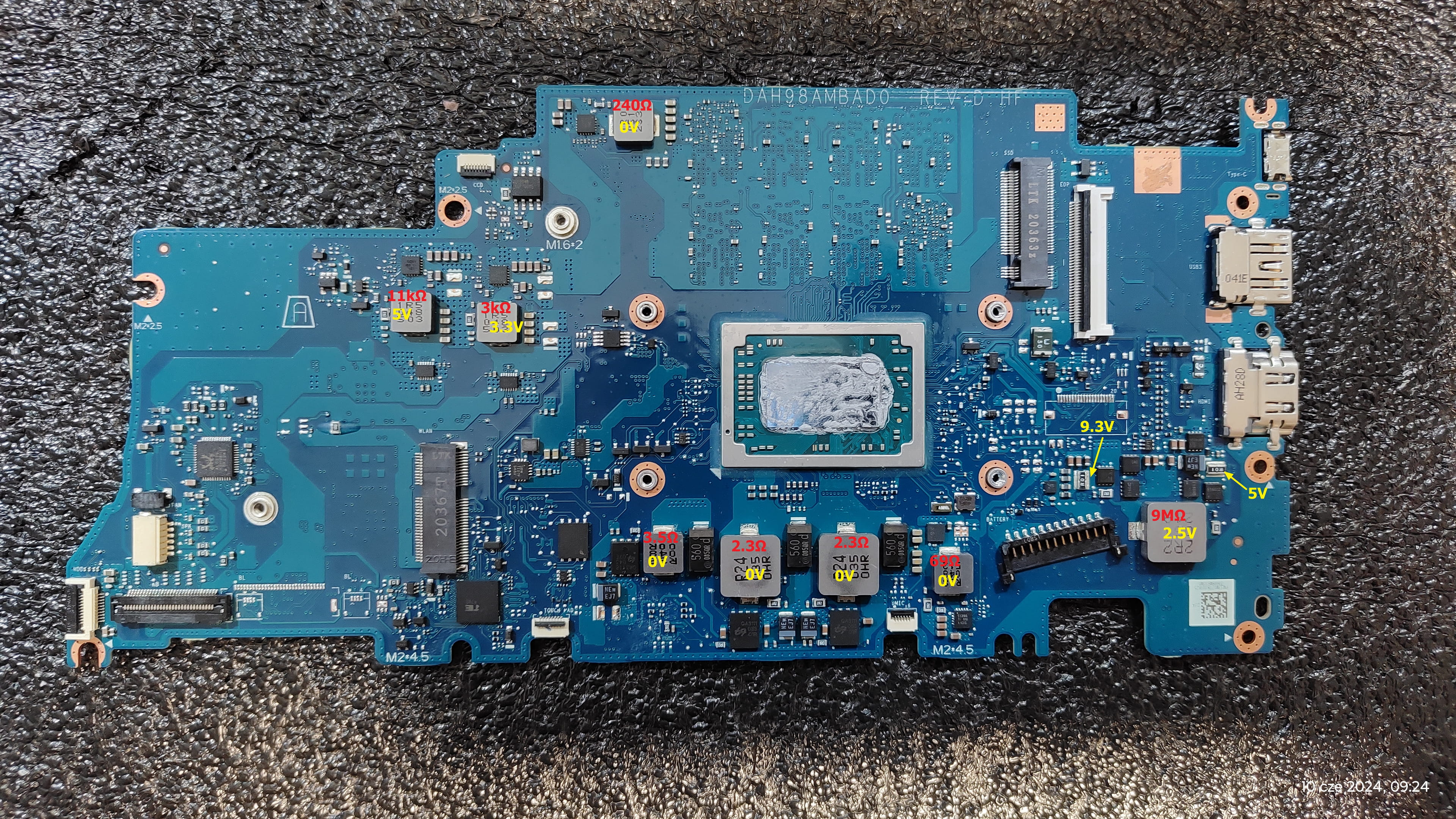

Napięcia i rezystancje z cewek zaznaczyłem na zdjęciu.
Зображення
Niestety nie mogę namierzyć żadnego schematu do tej płyty głównej.
Poposzę o pomoc w namierzeniu usterki

Re: Huawei MATEBOOK D 15 - Nie uruchamia się

Google Adsense [BOT] • 10 Червня 2024, 09:17

#2 Re: Huawei MATEBOOK D 15 - Nie uruchamia się

matic • 10 Червня 2024, 11:59
Hello!

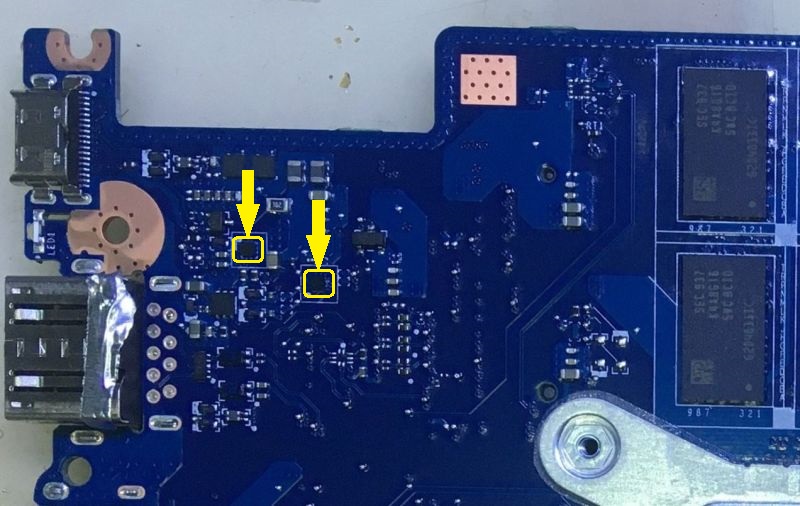

Please, post a clear picture with visible markings on the marked chips.
Зображення

#3 Re: Huawei MATEBOOK D 15 - Nie uruchamia się

lock99 • 10 Червня 2024, 12:24

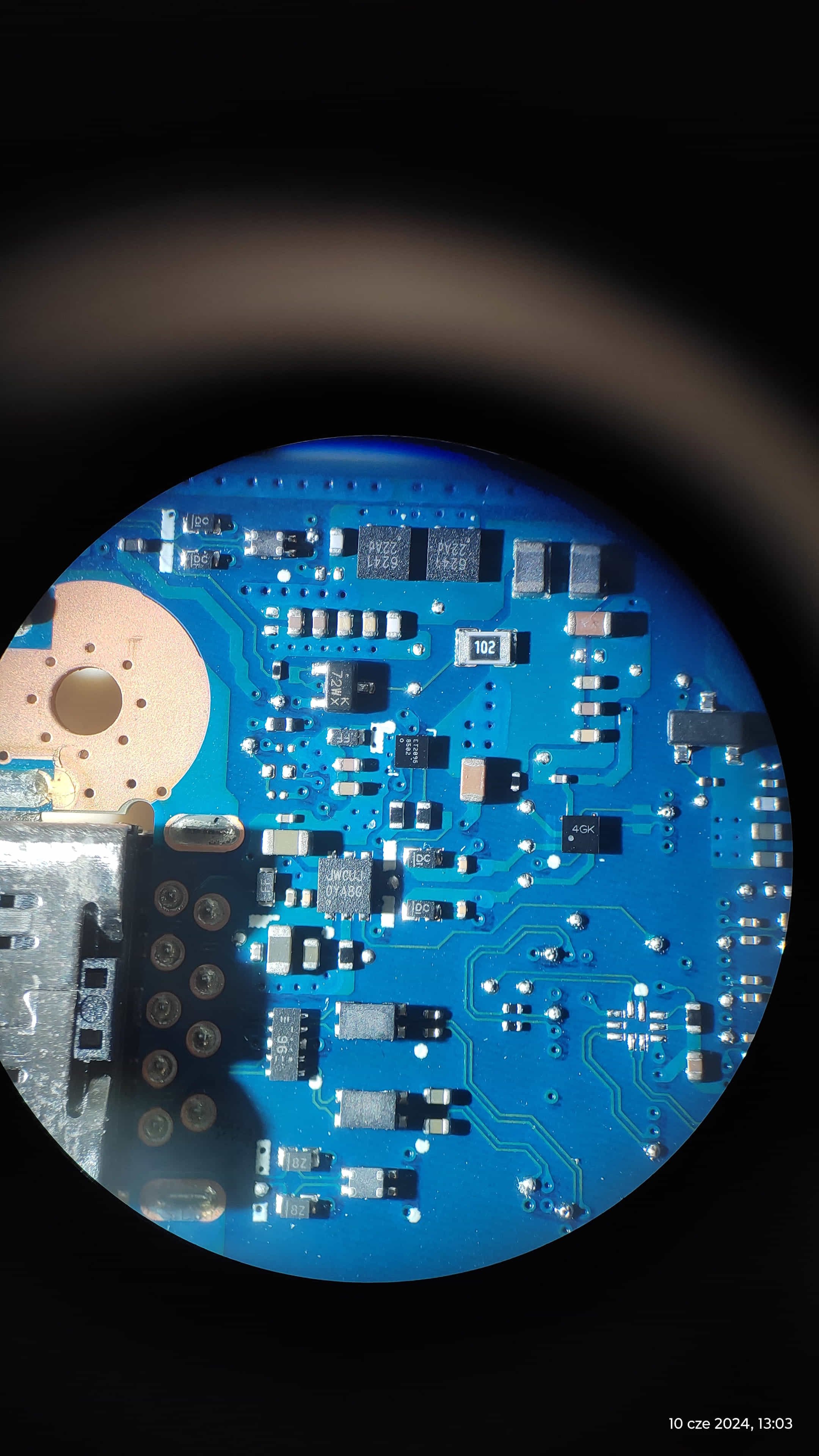

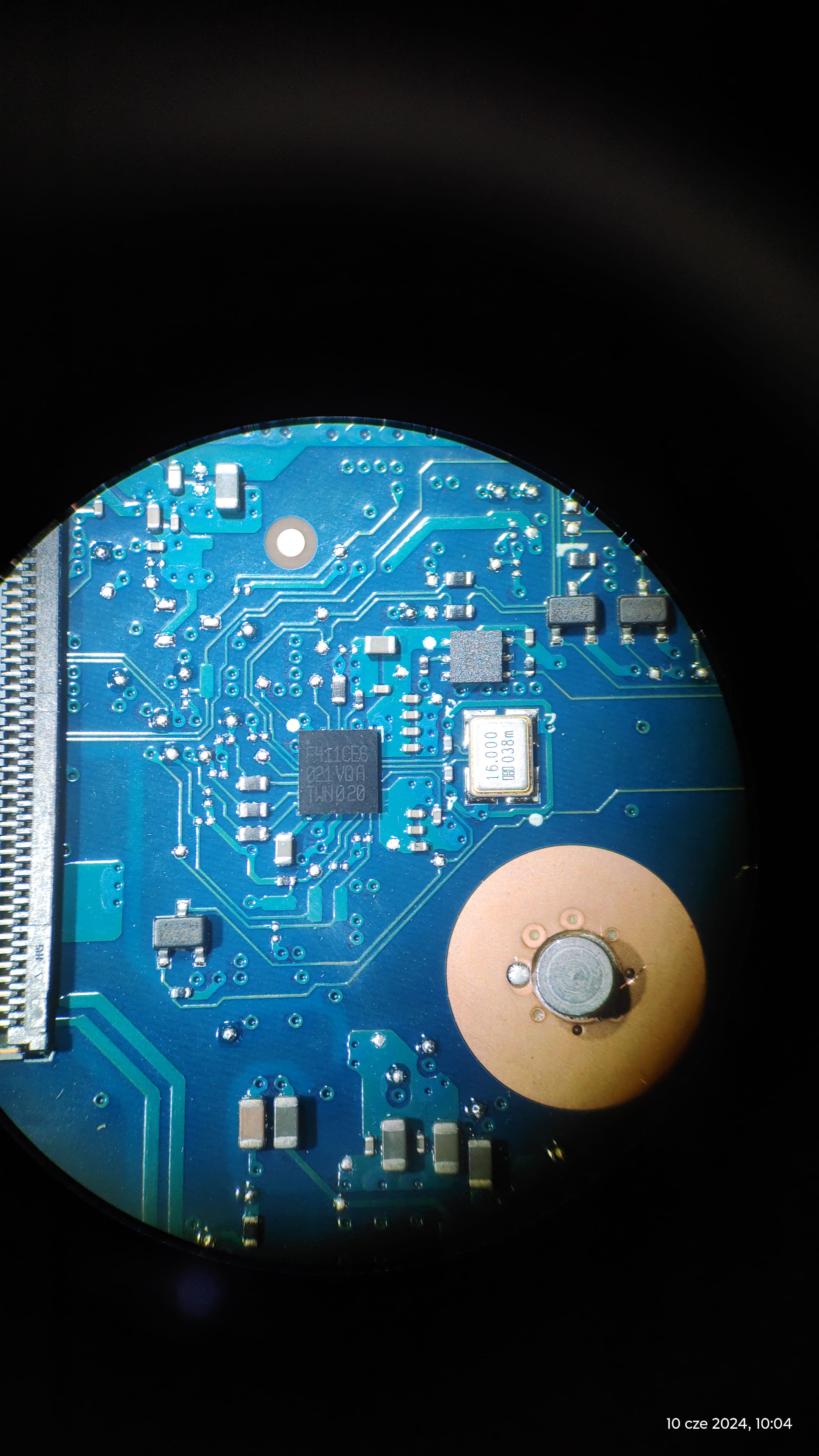

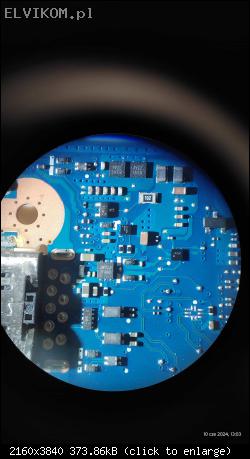

Зображення
Зображення

#4 Re: Huawei MATEBOOK D 15 - Nie uruchamia się

matic • 10 Червня 2024, 14:53

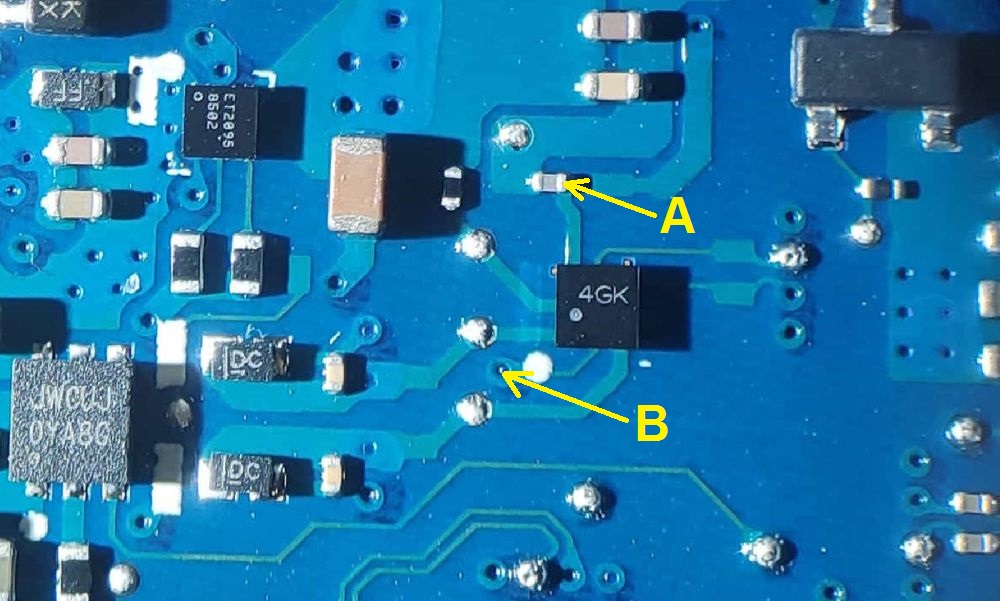

Measure the voltages to ground on points "A" and "B".
Зображення

#5 Re: Huawei MATEBOOK D 15 - Nie uruchamia się

lock99 • 10 Червня 2024, 15:17
A - 3.3V
B - 0V
Laptop podobno został normalnie wyłączony, przeleżał ok. miesiąca i po tym nie chciał się włączyć.

#6 Re: Huawei MATEBOOK D 15 - Nie uruchamia się  [РІШЕНО] 

matic • 10 Червня 2024, 16:01
Replace the chip "4GK". It's Richtek RT1711HWSC.

#7 Re: Huawei MATEBOOK D 15 - Nie uruchamia się

lock99 • 11 Червня 2024, 13:42
Po wymianie RT1711HWSC laptop ładuje baterie i działa poprawnie.
Dzięki Matic!

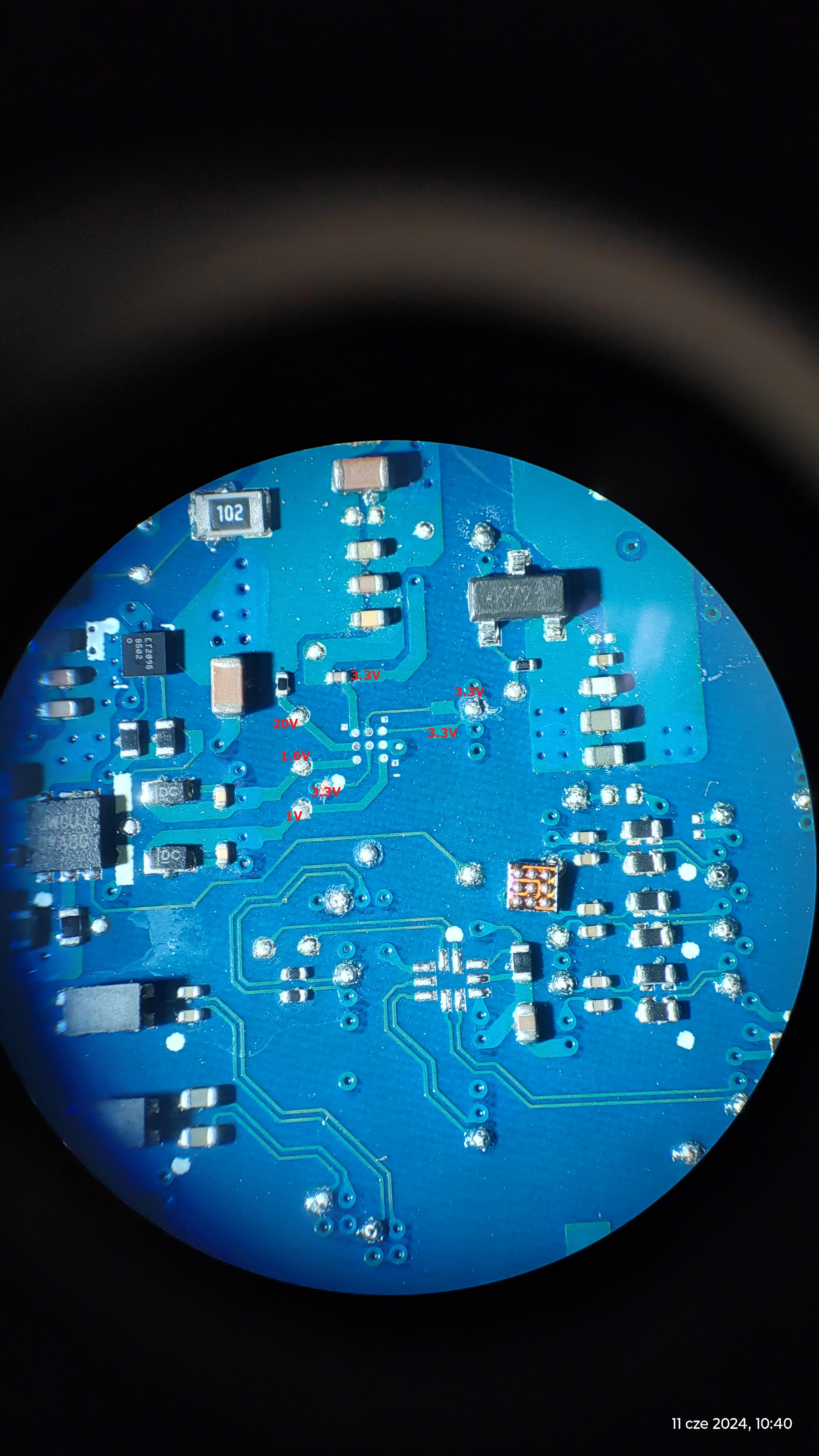

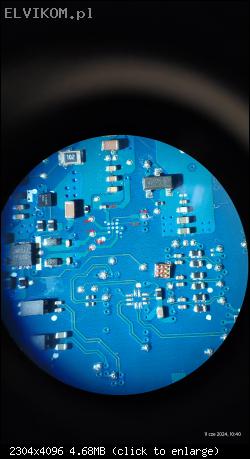

Kilka pomiarów jakie zrobiłem, po wymianie na nowy układ, może komuś się przyda ;)
Podpięty kabel zasilania, laptop nie uruchomiony.
Зображення
