#1 Hughes & Kettner BassKick 707 brak mocy itd

by radio790 • 17 January 2021, 23:05
Witam.

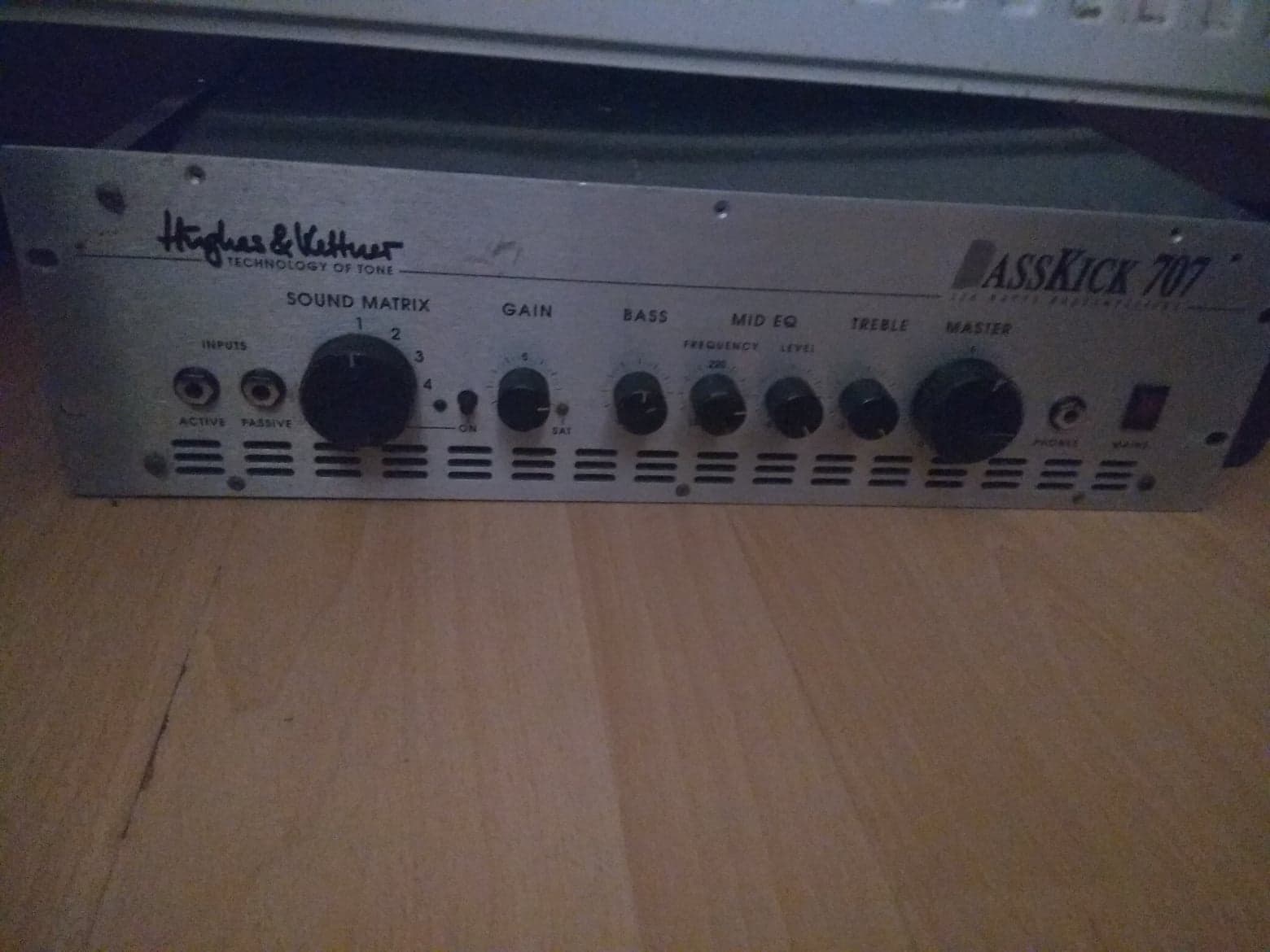

Jak w tytule uszkodzeniu uległ wzmacniacz Hughes & Kettner BassKick 707. Brak mocy.
Nie ma tego "WOW", jakieś 5% mocy jaka była na początku.

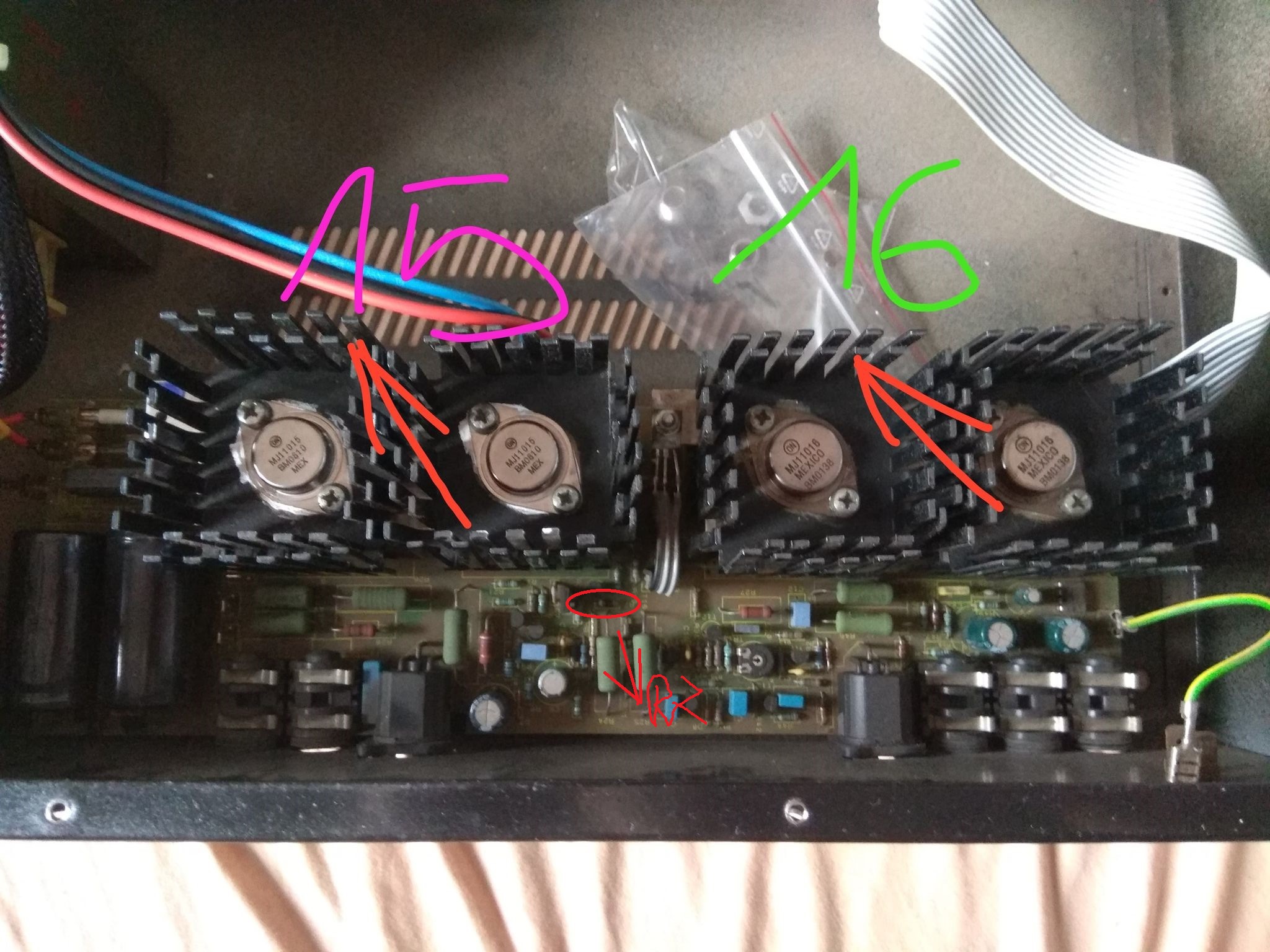

Zostały wymienione Tranzystory MJ 11015 jednak mam wątpliwości co do ich jakości gdyż po ich wymianie uległ uszkodzeniu rezystor R7 oznaczony na zdjęciu. Zakupiłem teraz komplet tranzystorów MJ 11015 i MJ 11016 już z oznaczeniem "G" co rzekomo sugeruje nową, serwisową o ulepszonej sprawności wersję (informacja od sprzedawcy).


Nie mogę namierzyć schematu wzmacniacza ani odczytać parametrów rezystora.
Istnieją jak znalazłem dwie wersje wzmacniacza o tej samej nazwie jednak schemat który znalazłem nie dotyczy omawianej wersji.

Posiadam wersję :

Przed zabraniem się do naprawy zauważyłem też ze nie zapala się kontrolka (dioda) od włączania systemu matrix, jednak z tego nie korzystałem a wszystko grało jak należy.

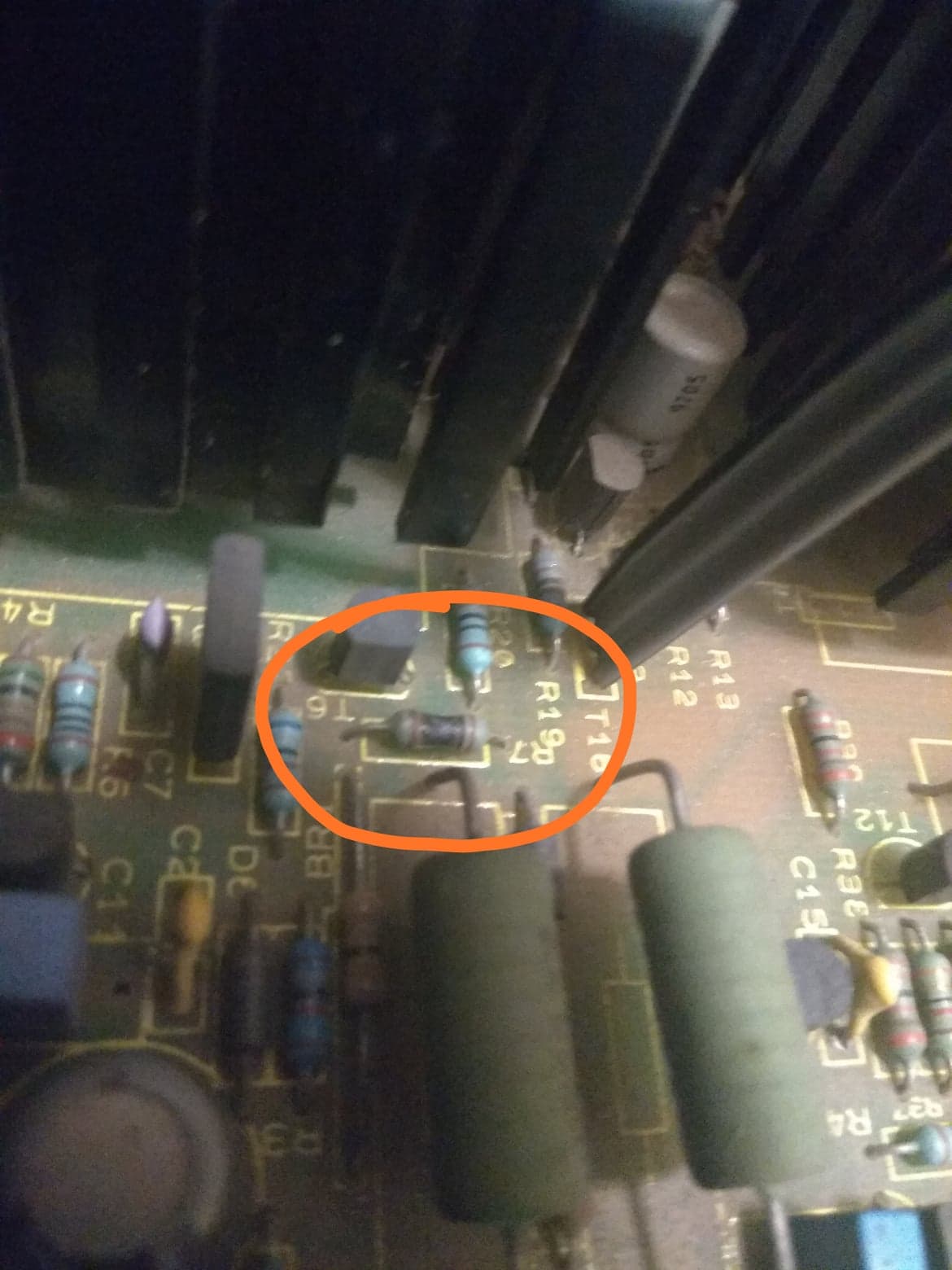

Proszę o pomoc w identyfikacji parametrów rezystora R7 z zdjęcia i ewentualną pomoc w naprawie wzmacniacza.
Tranzystory MJ 11015G i MJ 11016G będą u mnie w środę.

Do tego czasu proszę o ewentualne podpowiedzi.

Re: Hughes & Kettner BassKick 707 brak mocy itd

by Google Adsense [BOT] • 17 January 2021, 23:05

#2 Re: Hughes & Kettner BassKick 707 brak mocy itd

by radio790 • 26 January 2021, 19:23
Otrzymałem informację na temat parametrów szukanego rezystora:

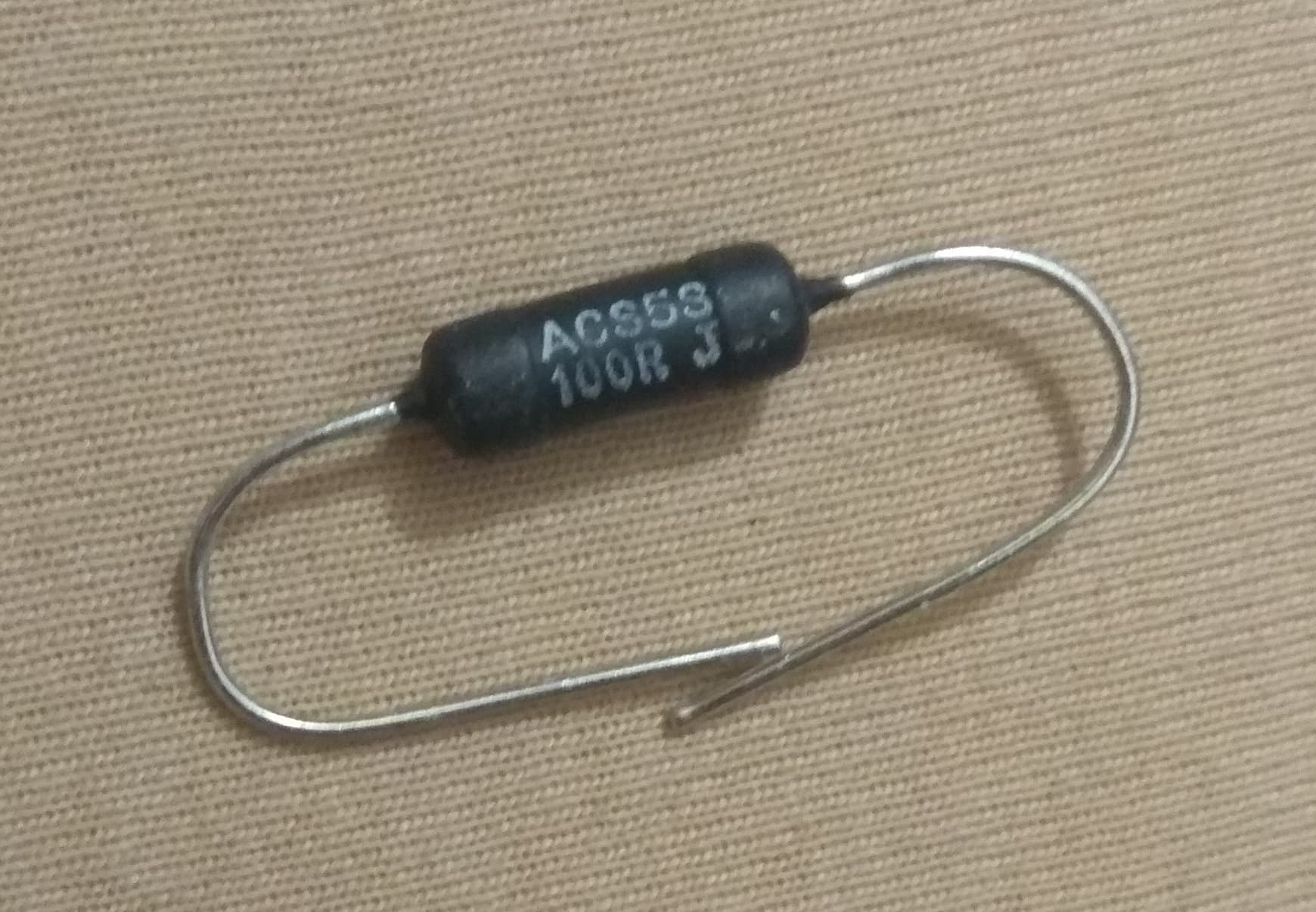

R7 = 100 Ω 0.5W
Zastosowałem większy o tych samych parametrach pomiarowych :

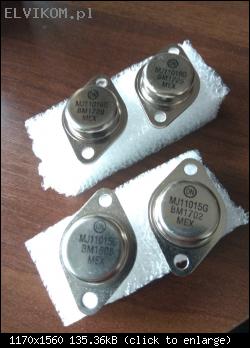

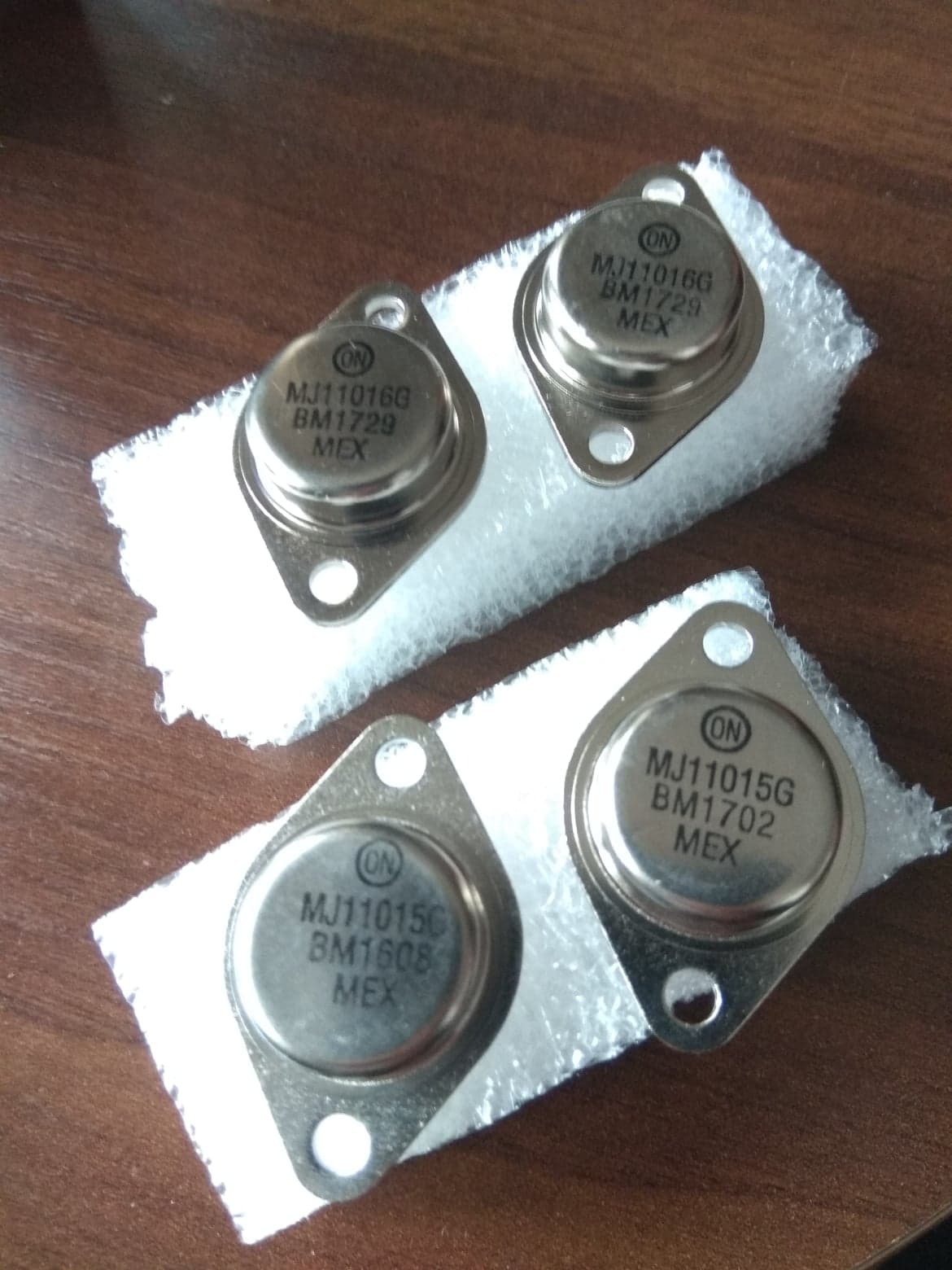

Przyszły też tranzystory z symbolem "G". Jakość oceniam na dużo lepsze od poprzednich (ładniejsze oraz odczuwalnie większa masa).

Dziś stare tranzystory zostały wymienione na nowe oraz rezystor R7.

Po wymianie została również usunięta rdza znajdująca się na drugiej płytce oraz zostały poprawione luty.

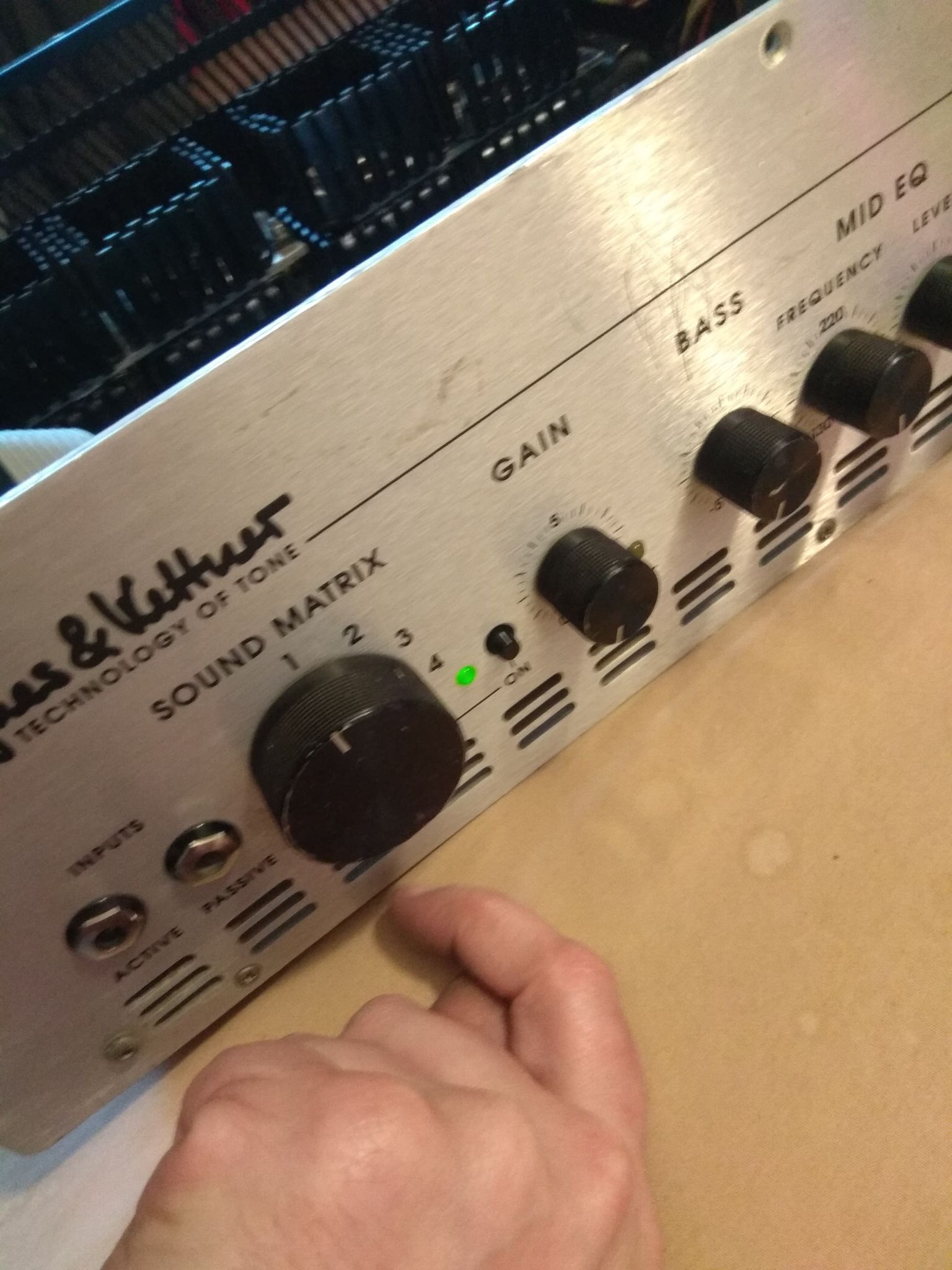

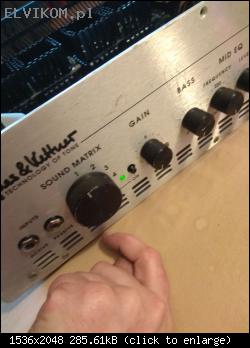

Efektem tej czynności jest fakt ze tym razem nic nie "wybuchło" oraz zapala się kontrolka (dioda) od systemu Matrix.

Namierzyłem też przyczynę wadliwej pracy potencjometra.

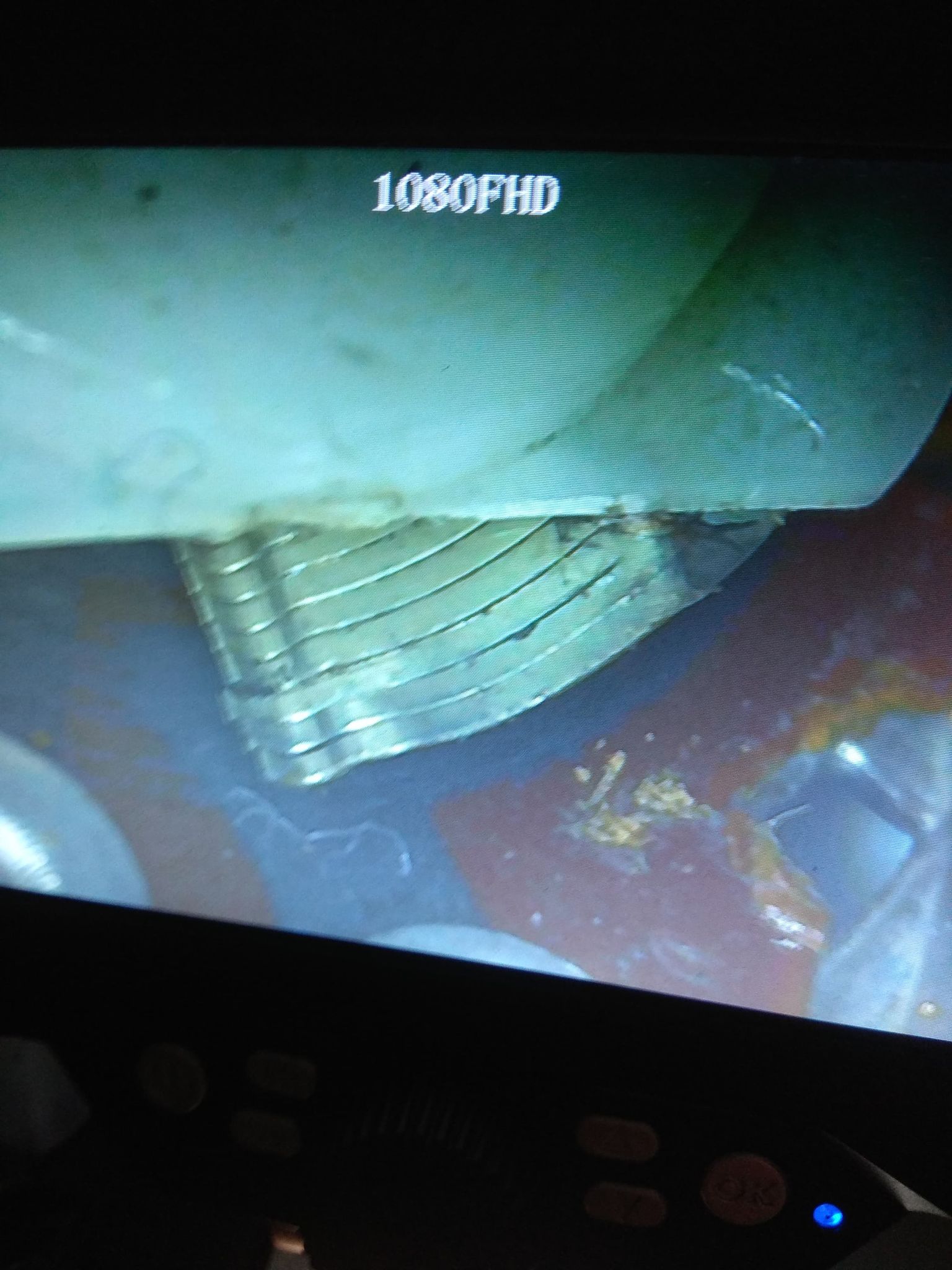

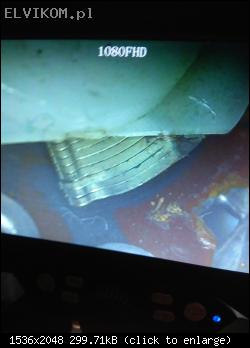

Jak wskazuję miernik wada została usunięta po przez odpowiednie wygięcie i ustawienie styków (pełen zakres bez przerw czy skoków od 0-10 kΩ)

Jeszcze dziś sprzęt idzie na ekstremalne testy w wykonaniu zespołu "Samo Gęste"

Jak tyko otrzymam info to zamieszczę w poście. A może i nawet jakąś audio próbkę.
