#1 Identyfikacja układu Asus TF101, płyta Asus EP101

от zmudek1 • 31 Май 2014, 21:38

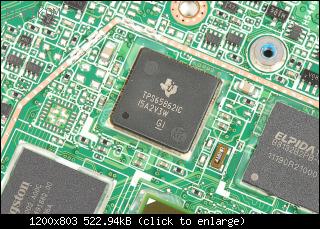

Bardzo proszę o pomoc w identyfikacji układu oznaczonego na obudowaie jako TCR.


Źródło obrazka: http://www.techrepublic.com/pictures/cr ... -tf101/50/

Re: Identyfikacja układu Asus TF101, płyta Asus EP101

от Google Adsense [BOT] • 31 Май 2014, 21:38

#2 Re: Identyfikacja układu Asus TF101, płyta Asus EP101  [РЕШЕНО] 

от amorphe • 31 Май 2014, 22:51
Bardzo możliwe, że chodzi o SN74AVC1T45 (porównaj z tym co masz na płycie) - KLIK

#3 Re: Identyfikacja układu Asus TF101, płyta Asus EP101

от zmudek1 • 31 Май 2014, 23:32
No niestety. Według podesłanej noty aplikacyjnej układ z oznaczeniem TC_ ma obudowę SC-70, mój zaś jest w obudowie SOT-553 (lub podobnej), a te wg. powyższej noty mają oznaczenie UE_.

P.S. Zgadza się jednak!!! Tak, oznaczenie TCR ma układ SN74AVC1T45DRLR. Już leci "pomógł". Dziękuję.
