#1 Jakaś PS5. Płyta EDM-010. Wyrwane gniazdo.

von carrneiro • 31 Januar 2025, 15:42
Witam.

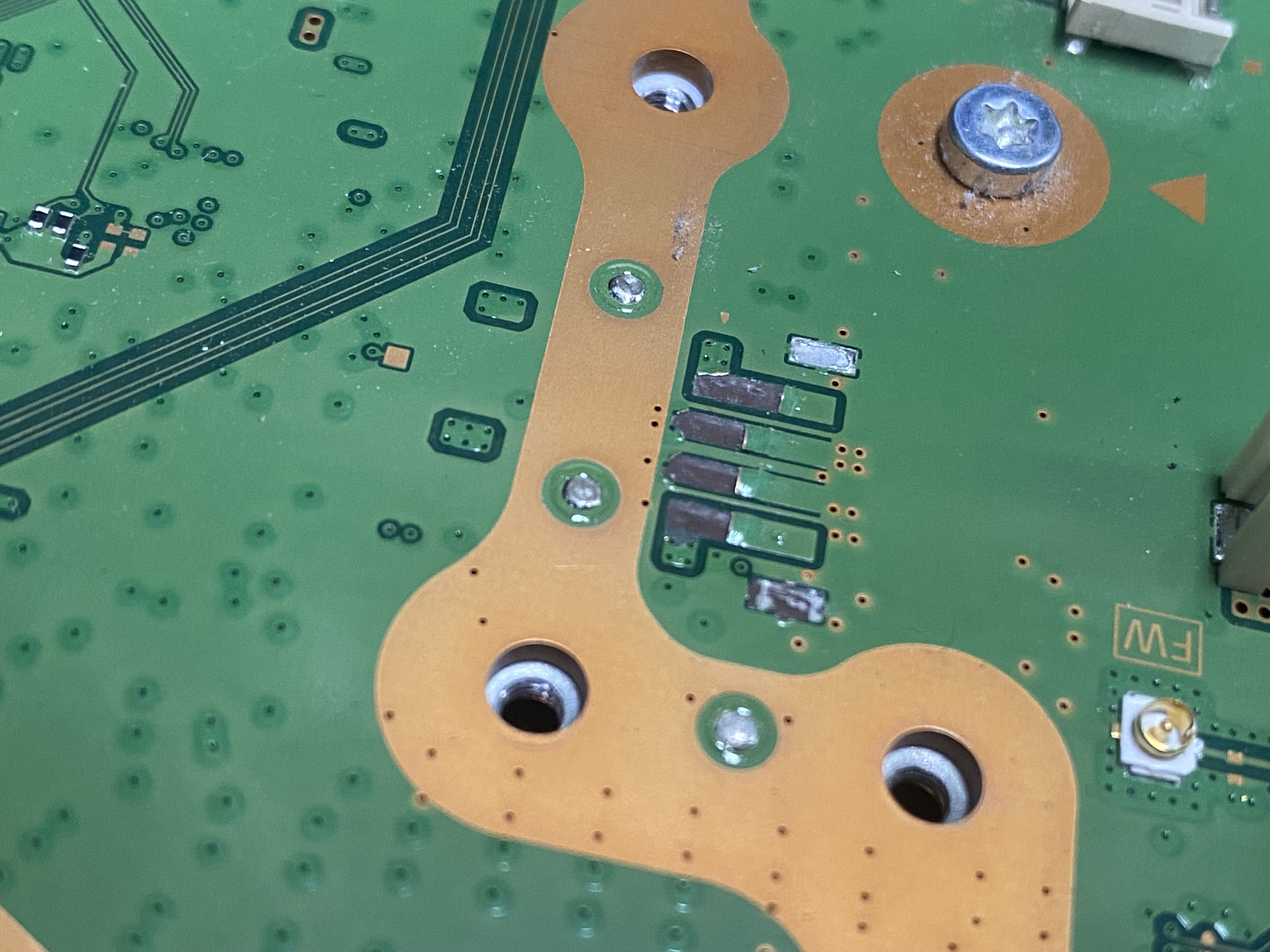

Mam wyrwane gniazdo w płycie od PS5.
Nie mam pojęcia nawet co to za gniazdo. Dostałem samą płytę. Patrząc w internecie to chyba jest od napędu.
Nie zajmuję się naprawą konsol.
Czy ktoś ma wiedzę gdzie lecą te 2 środkowe piny? Można to skrobać obok nich czy jednak idą w jakąś środkową warstwe?
Pozdrawiam.

Re: Jakaś PS5. Płyta EDM-010. Wyrwane gniazdo.

von Google Adsense [BOT] • 31 Januar 2025, 15:42

#2 Re: Jakaś PS5. Płyta EDM-010. Wyrwane gniazdo.

von Vogelek23 • 31 Januar 2025, 15:48
Dwa środkowe piny to jest masa. I tak, to jest gniazdo zasilania napędu (pionowe).

#3 Re: Jakaś PS5. Płyta EDM-010. Wyrwane gniazdo.

von carrneiro • 31 Januar 2025, 16:17
Czyli rozumiem odbudowywuję zewnętrzne 2szt i po temacie?
Aż za proste się wydaje :D

#4 Re: Jakaś PS5. Płyta EDM-010. Wyrwane gniazdo.  [GELÖST] 

von Vogelek23 • 31 Januar 2025, 17:25

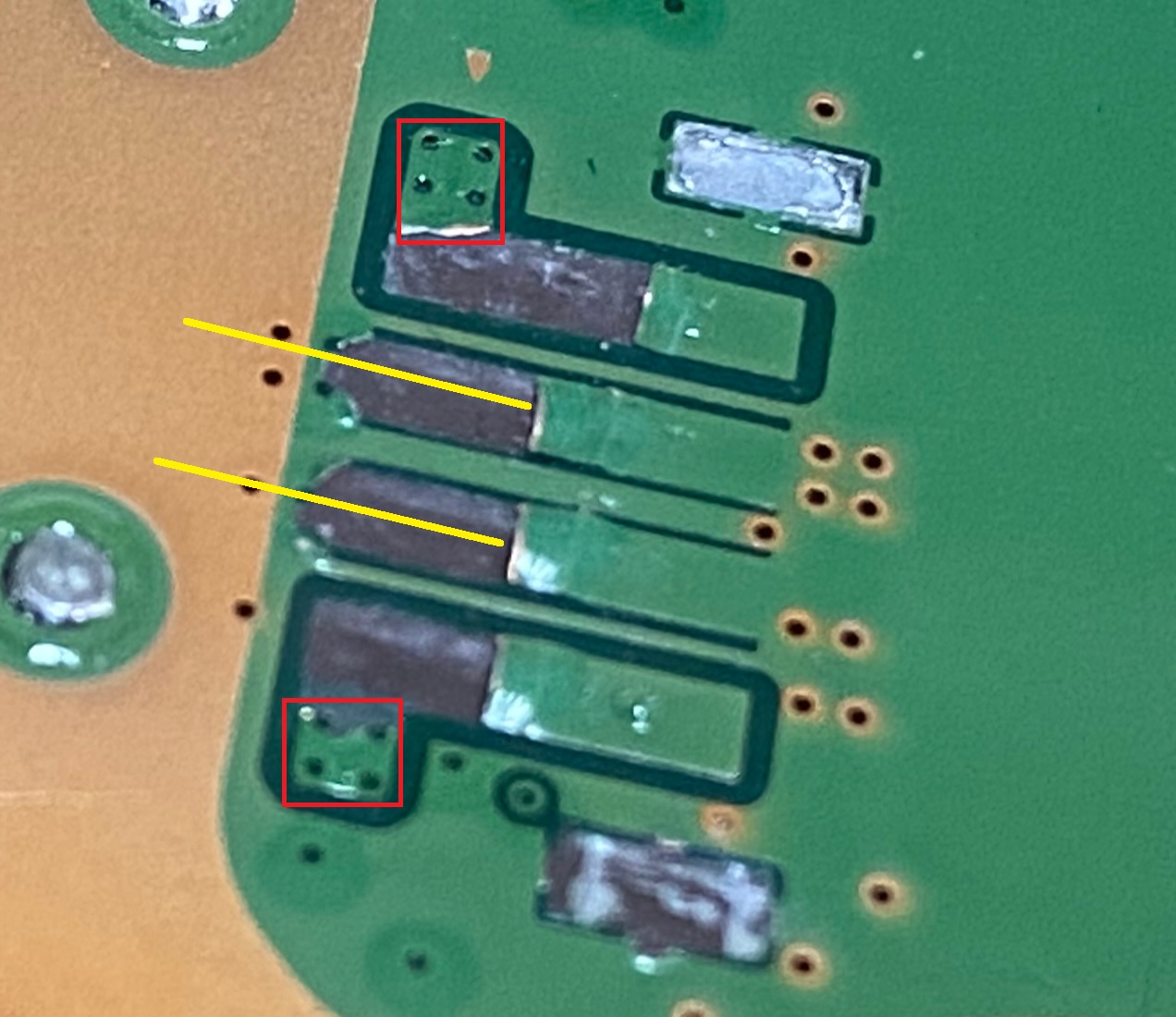

Musisz zdrapać soldermaskę z przelotek, zaznaczonych na czerwono i przylutować zewnętrzne piny do nich, natomiast wewnętrzne wystarczy połączyć do masy płyty (żółte linie). Oczywiście gniazdo trzeba będzie jakoś zamocować, aby połączenia nie popękały (drgania od wentylatora, przenoszenie konsoli itd.). Moim zdaniem najlepiej przykleić gniazdo klejem dwuskładnikowym, a potem wykonać połączenia i zabezpieczyć wszystko soldermaską - im dokładniej to zrobisz, tym dłużej konsola będzie działała.

#5 Re: Jakaś PS5. Płyta EDM-010. Wyrwane gniazdo.

von carrneiro • 1 Februar 2025, 13:31
Zrobione.
Wszystko ładnie działa.
Dzięki za pomoc!
