#1 Laptop Asus E203M - brak reakcji na włącznik


przez seb1500 21 lutego 2024, 14:28
Witam serdecznie
Laptop: Asus E203M.
Płyta: E203MA Rev 2.0
Po zalaniu laptop przestał się uruchamiać. Płyta wyczyszczona i trwa diagnoza.
Po wpięciu zasilania płyta pobiera zaledwie 68 mA prądu. Włącznik sprawdzony, zwiera do masy lecz płyta na niego nie reaguje.
Pomierzyłem oporności i napięcia na wszystkich cewkach. Wszystkie prócz jednej wydają się w porządku.
Na boardview (co prawda od modelu E203NA Rev3.0) jest to cewka PL8001. Na niej nie występuje napięcie (nawet w momencie wciśnięcia włącznika) jednak rezystancja do masy to około 40 ohm.

Czy posiada ktoś może wiedzę ( a jeszcze lepiej schemat płyty ) czy napięcie na tej cewce powinno występować od razu po włączeniu zasilania ? Póki co to jedyny trop jaki udało mi się odszukać. Z góry dziękuję za pomoc.
Pozdrawiam
Sebastian

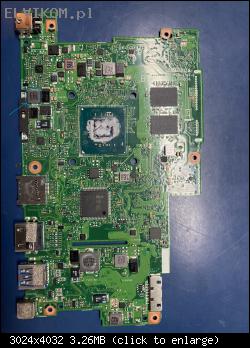

Obrazek

Re: Laptop Asus E203M - brak reakcji na włącznik


przez Google Adsense [BOT] 21 lutego 2024, 14:28

#3 Re: Laptop Asus E203M - brak reakcji na włącznik


przez seb1500 21 lutego 2024, 15:46
Dziękuję za odpowiedź.
Zalanie właśnie było w tym miejscu gdzie te kondensatory. Mimo, iż czyściłem faktycznie wyglądają jeszcze na zaśniedziałe. Elektrycznie wydają się sprawne. Nie są przebite i podczas pomiaru zmieniają rezystancję.
Dodatkowo przeprogramowałem SPI wsadem co prawda z internetu ale sprawdzonym. Brak zmian - jednak zauważyłem jedną ciekawą rzecz. Na każdej nóżce spi ( prócz oczywiście 4) występuje napięcie 1,86V. Czy faktycznie tak powinno być ?

Jeszcze jedna sprawa. Na płycie po wpięciu zasilania wszystko jest zimne prócz cewki zaznaczonej na czerwono. Nagrzewa się do 35 stopni. Ale co dziwi mnie jako laika - ze strony od mosfetu na tej cewce względem masy napięcie zaczyna się od -4,2 i w miarę po chwili osiąga -1,1 do -1,8V (ujemne) , natomiast z drugiej strony jest stałe 1,0 V (dodatnie).

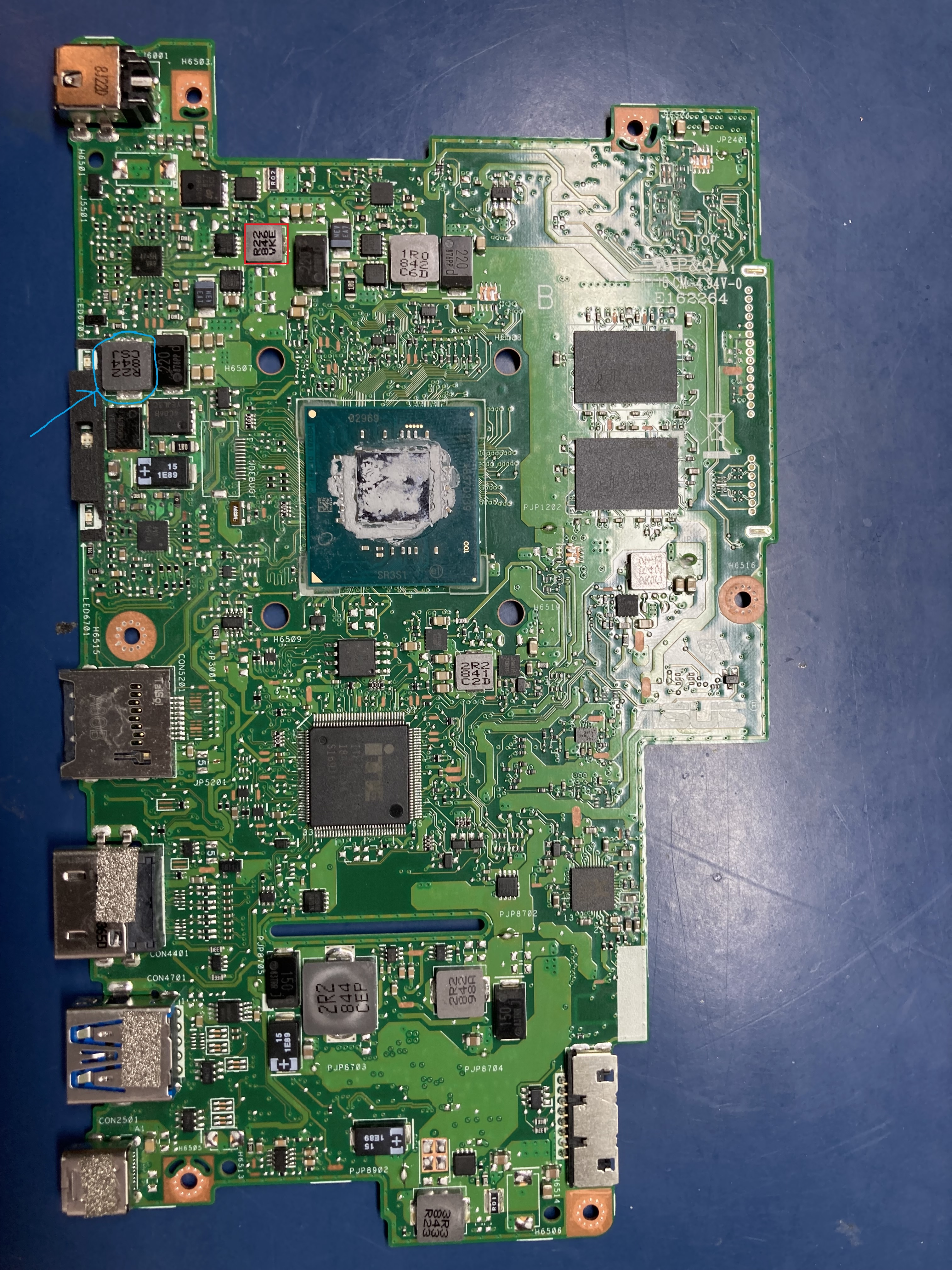

Obrazek
Z góry dziękuję za odpowiedź

#4 Re: Laptop Asus E203M - brak reakcji na włącznik


przez Lesio23 21 lutego 2024, 15:56
Nie podłączaj na razie więcej zasilania do płyty żeby jej bardziej nie uszkodzić.
Wymień zalane elementy na nowe/sprawne i wtedy będziemy przeprowadzać dalszą diagnostykę płyty.
Kość SPI jest zasilana na 8 nodze napięciem 1.8V.

#5 Re: Laptop Asus E203M - brak reakcji na włącznik


przez seb1500 21 lutego 2024, 19:48
Lesio23 napisał(a):Na forum jest boadrview do Twojej płyty:

schemat-asus-vivobook-e203ma-60nb0j00-mb3401-t65239.html?hilit=E203MA


Przepraszam za mały off topic: jeżeli otwieram ten plik aplikacją BoardViewer i zamiast nazwy i parametrów elementu mam "Device XXX" to znaczy, że te dane nie zostały uwzględnione w tym pliku - tak po prostu ? Każdy inny plik który posiadam pokazuje wartość rezystancji, pojemności itp.

#6 Re: Laptop Asus E203M - brak reakcji na włącznik


przez Vogelek23 21 lutego 2024, 22:26
seb1500 napisał(a):to znaczy, że te dane nie zostały uwzględnione w tym pliku
Dane nie zostały uzupełnione - tak po prostu. Pierwszy boardview w tamtym temacie (format FZ) zawiera wszystkie wartości obsadzonych elementów. Wszystko masz wyjaśnione tutaj: przewodnik-opisy-plikow-w-sekcji-download-dzialy-punktowane-t63009.html

seb1500 napisał(a):Ale co dziwi mnie jako laika - ze strony od mosfetu na tej cewce względem masy...
Nie mierzymy napięć na cewkach od strony kluczy - słabej jakości przetworniki w Twoim mierniku nie radzą sobie z pomiarami napięć impulsowych, jakie występują na cewkach od tej strony. Mierz zawsze napięcia do masy na tych pinach cewek, które są połączone z kondensatorami filtrującymi i obciążeniem (wyjście przetwornicy).
