#1 LCD iiyama ProLite E2407HDSD - nie startuje, uszkodzona płyta JT240XX6PX

przez jacenty • 4 sierpnia 2014, 20:11
Monitor LCD iiyama ProLite E2407HDSD - nie startuje, sprawdzona przez mojego kolegę płyta zasilacza - nie pamiętam jakie napięcia ale mówił że w normie.

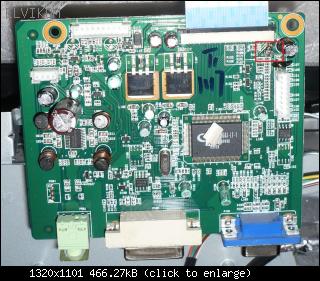

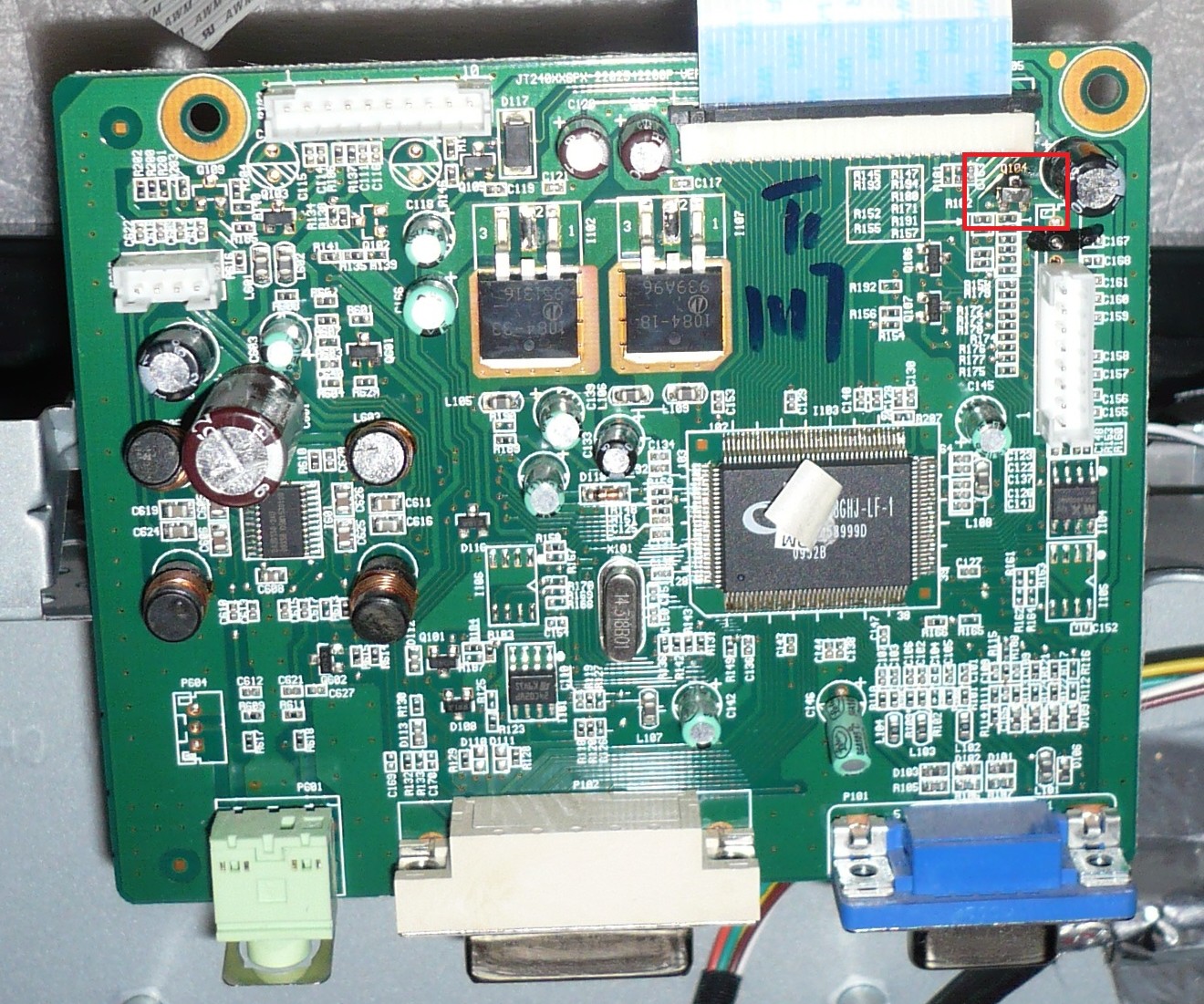

Płyta sygnałowa JT240XX6PX posiada uszkodzony jeden tranzystor zaznaczony na dołączonym zdjęciu - element Q104.

Obrazek

Oznaczenie uszkodzonego tranzystora - 2305. Google podpowiada że jest to mosfet typu P, znalazłem takie zamienniki:
Si2305CDS Replacements:
- Si2305CDS-T1-GE3 replaces Si2305ADS-T1-GE3
- Si2305CDS-T1-GE3 replaces Si2305ADS-T1-E3
http://www.tme.eu/pl/details/si2305cds/tranzystory-z-kanalem-p-smd/vishay/

Proszę o pomoc w identyfikacji czy któryś z nich będzie pasował.

Re: LCD iiyama ProLite E2407HDSD - nie startuje, uszkodzona płyta JT240XX6PX

przez Google Adsense [BOT] • 4 sierpnia 2014, 20:11

#2 Re: LCD iiyama ProLite E2407HDSD - nie startuje, uszkodzona płyta JT240XX6PX

przez artid2 • 4 sierpnia 2014, 22:18
jacenty napisał(a):Płyta sygnałowa JT240XX6PX posiada uszkodzony jeden tranzystor zaznaczony na dołączonym zdjęciu - element Q104.


Witam,
Na czym polega jego uszkodzenie? Zwarcie na złączach?
Nic nie piszesz o inwerterze. Tam po zasilaczach najczęściej zdarzają się przyczyny uszkodzeń monitorów. Poczynając od "zimnych lutów", kończąc na uszkodzonych trafach WN.

Pozdrawiam
Artur

#3 Re: LCD iiyama ProLite E2407HDSD - nie startuje, uszkodzona płyta JT240XX6PX

przez jacenty • 5 sierpnia 2014, 17:05
Tranzystor jest spuchnięty na środku, wokół niego widać przypalenie na płycie stąd wniosek o uszkodzeniu, inwerter jeszcze nie zaczepiany.

#4 Re: LCD iiyama ProLite E2407HDSD - nie startuje, uszkodzona płyta JT240XX6PX  [ROZWIĄZANY]

przez jacenty • 19 sierpnia 2014, 20:08
Wymieniłem tranzystor na jeden z podanych i monitor ruszył.
