Lenovo 330-15ikb nie włącza się

Witam,

Laptop Lenovo 330-15ikb nie włącza się.
Model płyty: NM-B452
Żadna dioda się nie świeci, brak reakcji.
Kamera termowizyjna nic nie pokazuje.
Bateria BIOS 3V. Na gnieździe zasilania pojawia się 20V.
Kości biosu jeszcze nie programowałem.

Rezystancja na cewkach względem masy:

PL1401 432,8Ω
PL801 003,28Ω
PL802 003,25Ω
PL1001 009,42Ω
PL1003 005,63Ω
PL1002 005,64Ω
PL1004 020,33Ω
PL302 2,4000MΩ
PL402 31,094kΩ
PL401 17,300kΩ

Dziękuję za pomoc.

Hello!

- How about the resistances to ground on coils PL500, PL501, PL502?
- Measure the voltage to ground on any pin of resistor PR301.
- Measure the voltages to ground on coils PL401, PL402, PL500, PL502.

Rezystancja na cewkach do masy:

PL500 045,63Ω
PL501 179,80Ω
PL502 1,613MΩ

Napięcia do masy na cewkach:

PL401 0,0003V
PL402 0V
PL500 0V
PL502 0,0012V

Gdzie mogę znaleźć rezystor PR301 bo nie mogę tego znaleźć na płycie.

Instead of PR301 you can use pin 8 of PQ312.

Napięcie do masy na rezystorze PR301 = 0V.
Pomiary robione bez pamięci RAM i baterii oraz bez baterii bios.
Zauważyłem, że w tym laptopie był używany zasilacz (zamiennik).
Pomiary robione na nowym oryginalnym zasilaczu.

- Measure the resistance to ground on any pin of resistor PR301.
- Measure the voltages to ground on pins 1, 4, 8 of transistors PQ311, PQ312.

Rezystancja PR301 = 000,27Ω

Napięcia dla PQ311:
0,1V n1
0,1V n4
19,9V n8

Napięcia dla PQ312:

0,02V n1
0,01V n4
0,01V n8

Dodam, że po podłączeniu zasilacza laboratoryjnego nie pobiera w ogóle żadnego prądu.

krzysztof000 napisał(a):Rezystancja PR301 = 000,27Ω

That's a short circuit to ground on the main power rail "V20B+".
Perform a short circuit test described here on any pin of resistor PR301. For a short circuit test limit the voltage to 1V.

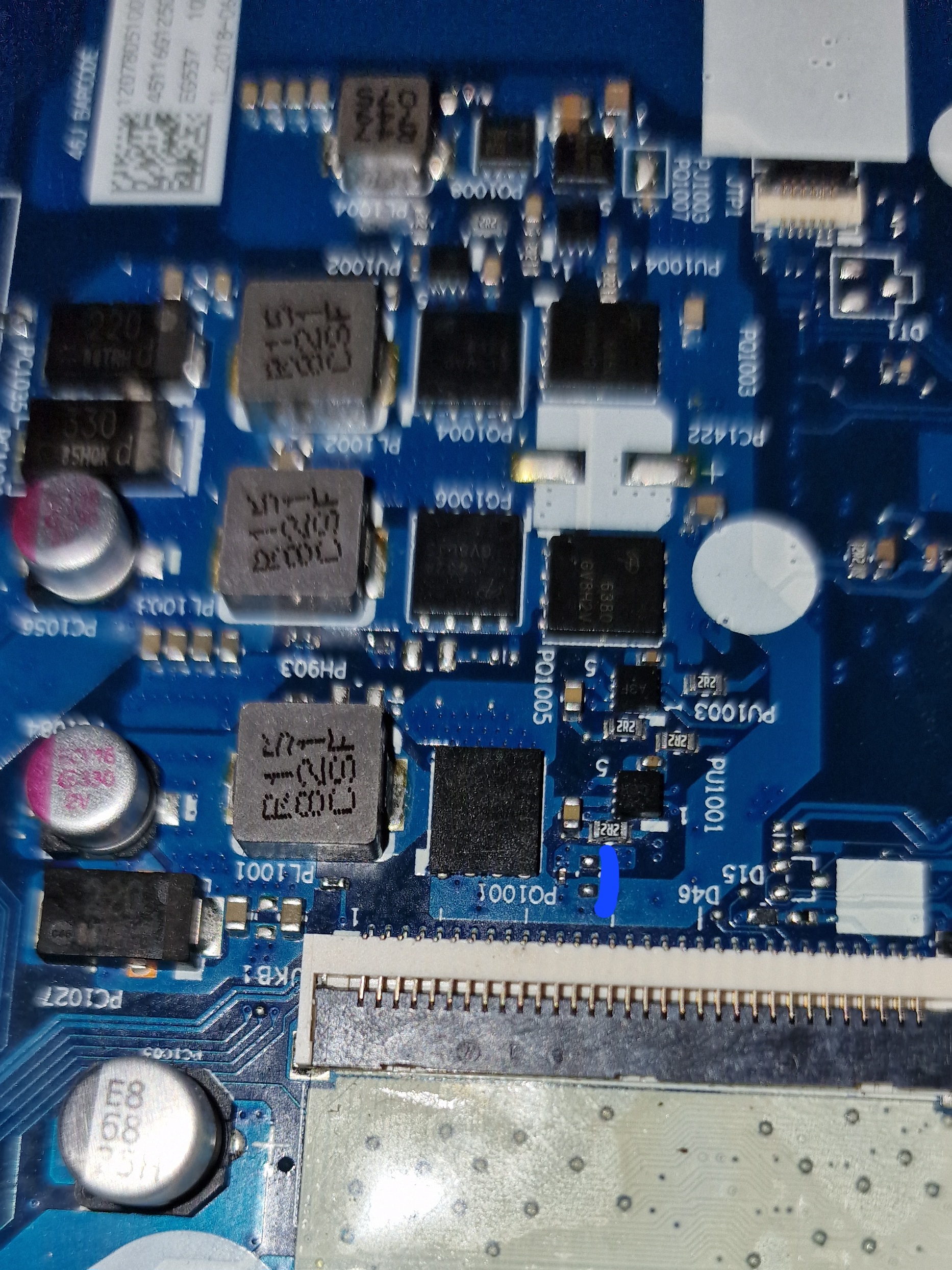

Przy próbie zwarciowej grzeje się kondensator obok układu PQ1001, wylutowałem ten kondensator, ale nie mogę namierzyć jaki w to miejsce wlutować?

Załączam zdjęcie.

10U_0603_25V6-M

A bez tego kondensatora laptop powinien się włączyć?

Re-measure the resistance to ground on PR301.
t works even without that capacitor, if there are no other faults.

Na PF101 pojawia się napięcie 19V. Czyli gniazdo zasilania jest oki.
PR301 rezystancja do masy 21,604MΩ
Pobór prądu przez zasilacz labolatoryjny nadal zerowy. Czy może być jeszcze bios uszkodzony? Ale wtedy powinien być jakikolwiek pobór prądu przez zasilacz labolatoryjny?

Measure the voltages to ground on pins 1, 4, 8 of transistors PQ311, PQ312.

PQ311
1 = 0.024 v
4 = 0.042 v
8 = 1.9967v

PQ312
1 = 0.0590 v
4 =0.0273 v
8 = 2.9727 v

The voltage from the power supply does not reach the first input protection transistor PQ311.
Possible faults:
- Damaged power supply.
- Damaged DC socket on the machine.
- Damaged fuse PF101.
- Damaged ferrite beads PL101, PL102.
- Damaged copper trace on the PCB.

Na PF101 pokazuje 19V. Podłączam na zasilaczu labolatoryjnym.
Czy tutaj pod PL101 nie brakuje jakiegoś elementu?



Zauważyłem w okolicach gniazda zasilania takie przepalenie.

Measure the voltages to ground on both pins of ferrite bead PL101.

W którym dokładnie miejscu?
