#1 Lenovo 5 15ACH6H NM-D562 rev 2.0 - brak obrazu

von domo997 • 9 Oktober 2024, 11:04

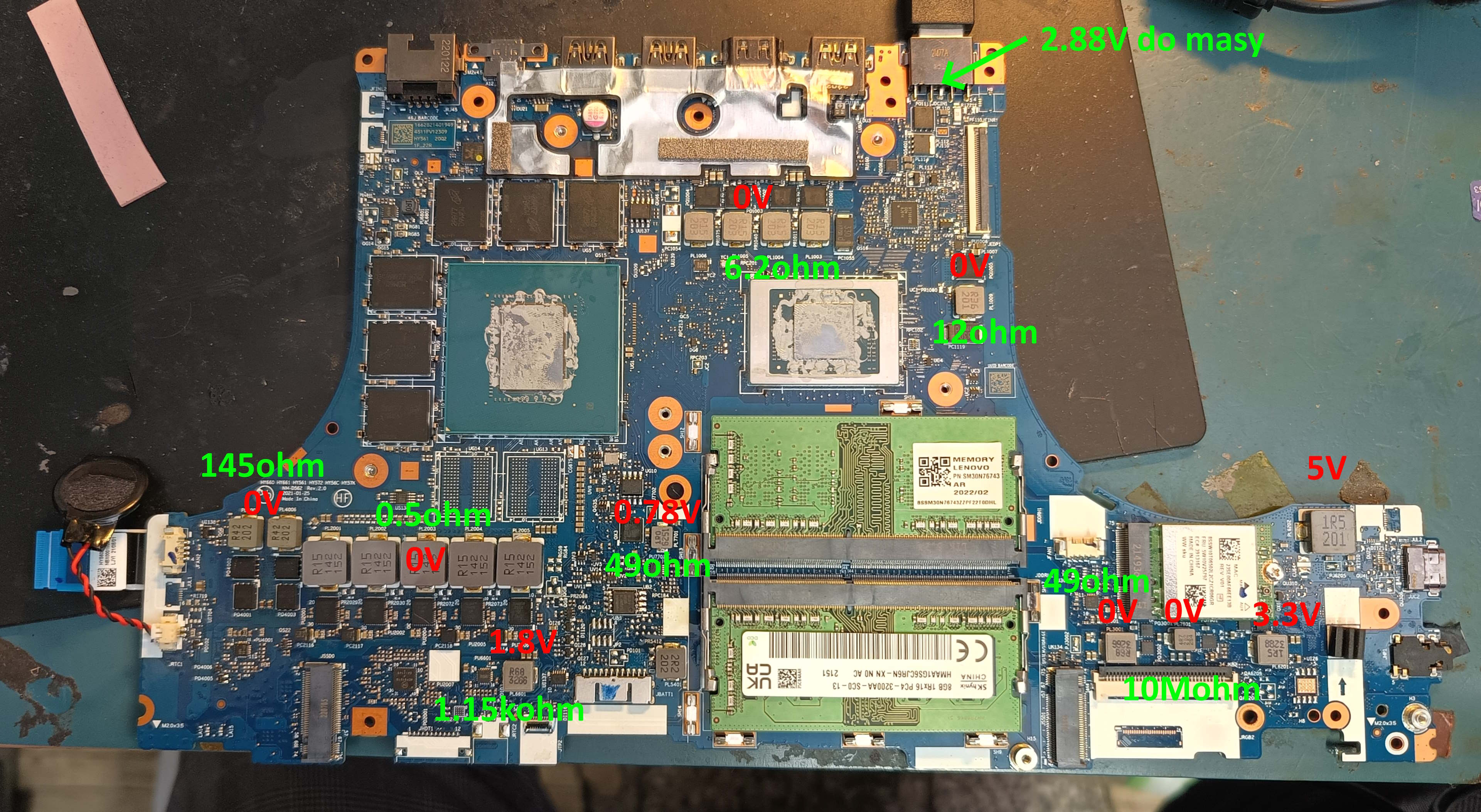

Witam, mam problem z Lenovo 5 15ACH6H, który po podpięciu oryginalnego zasilacza i przyciśnięciu przycisku POWER zaświeca diodę POWER ale nie wyświetla obrazu. Brak większości napięć na cewkach po włączeniu POWER:


Poboru prądu nie mam na razie jak zmierzyć ponieważ na moim zasilaczu laboratoryjnym jest całkowity brak reakcji i brak poboru prądu - podejrzewam, że tu jest wina mojego adaptera. Czy można w jakiś sposób uruchomić tę płytę przy pomocy zasilacza laboratoryjnego np. wlutować dzielnik napięcia do pinu ID gniazda zasilacza?

Płyta: NM-D562 REV 2.0
CPU: RYZEN 5
VGA: GN20-E3-A1

Re: Lenovo 5 15ACH6H NM-D562 rev 2.0 - brak obrazu

von Google Adsense [BOT] • 9 Oktober 2024, 11:04

#2 Re: Lenovo 5 15ACH6H NM-D562 rev 2.0 - brak obrazu

von Vogelek23 • 9 Oktober 2024, 13:36
Pomiędzy masę a środkowy pin (ID) wlutuj rezystor 4,7kΩ - to powinno zasymulować zasilacz 230W.
