Hej,
mam problem z płytą MBWD1 NM-A491. Laptop po podłączeniu zasilania i włączeniu zaświecił na chwilę kontrolkę ładowania baterii a potem ta kontrolka gasła i tyle z reakcji na włączenie.

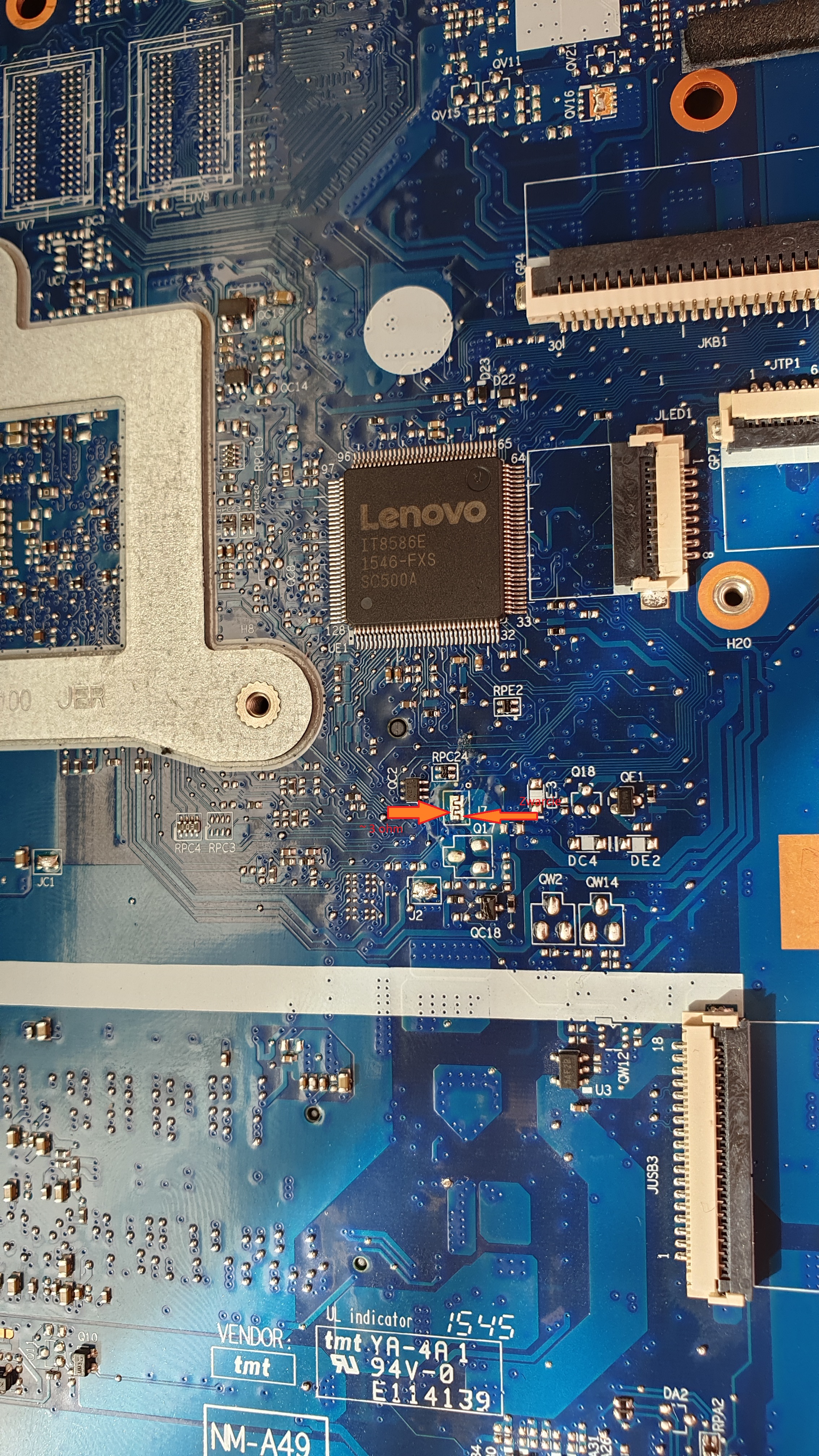

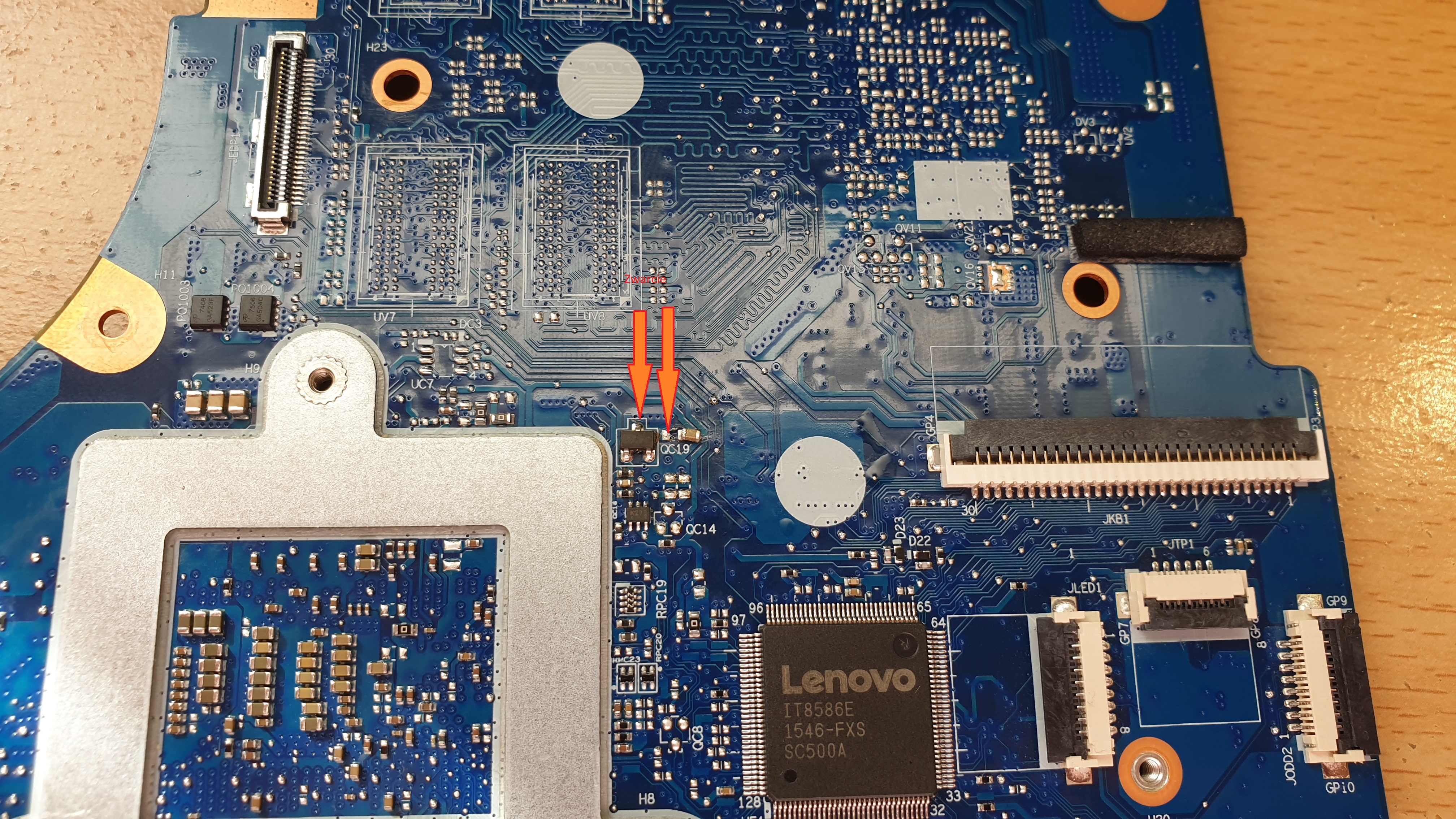

Rozebrałem i podłączyłem płytę, od razu wyczułem bardzo grzejący się PU401. Pomierzyłem napięcia i wszystkie były 3,3V 5V i 1V. Rozlutowałem PJ402 i mam niską oporność po stronie wyjścia cewki. Idąc tym tropem sprawdziłęm, że na PJ604 też mam zwarcie. Po rozlutowaniu okazało się, że na cewce jest OK (o ile wiem to przetwornica 1V jest) a po drugiej stronie jest zwarcie. Doszedłem do QC11 i od strony kondensatora (zaznacozne na zdjęciu) jest zwarcie. Idąc dalej doszedłem do QC16 i wylutowałem kondensator, jednak nadal jest zwarcie. Rozlutowałem też J7 i od strony procesora mam 3 omy, a po przeciwnej jest 1 om.
Niestety po wylutowaniu i prawdopodobnie po złym przylutowaniu i podłączeniu spaliłem PU401. Pytanie gdzie mogę zakupić taki układ? Mam zwarcie między masą (środkowy pad, a 19 pinem).
Proszę o pomoc co dalej sprawdzać? Niestety próby zwarciowej nie mogę przeprowadzić z uwagi na brak zasilacza) ale mogę wylutowywać elementy
.
Z góry dzięki za pomoc.

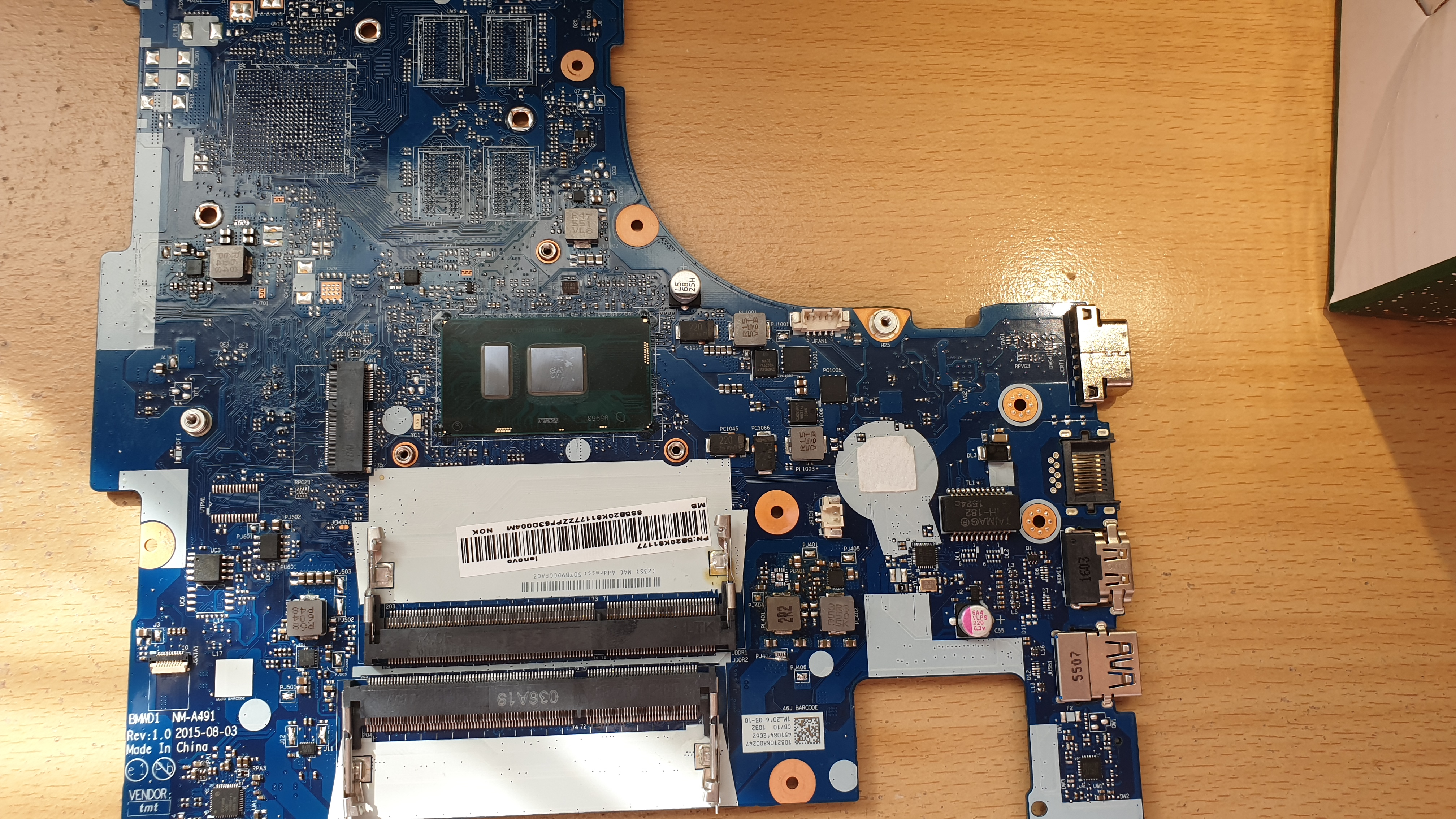

Fot1:
Fot2:
Fot3:
Fot4:
Fot5:
mam problem z płytą MBWD1 NM-A491. Laptop po podłączeniu zasilania i włączeniu zaświecił na chwilę kontrolkę ładowania baterii a potem ta kontrolka gasła i tyle z reakcji na włączenie.
Rozebrałem i podłączyłem płytę, od razu wyczułem bardzo grzejący się PU401. Pomierzyłem napięcia i wszystkie były 3,3V 5V i 1V. Rozlutowałem PJ402 i mam niską oporność po stronie wyjścia cewki. Idąc tym tropem sprawdziłęm, że na PJ604 też mam zwarcie. Po rozlutowaniu okazało się, że na cewce jest OK (o ile wiem to przetwornica 1V jest) a po drugiej stronie jest zwarcie. Doszedłem do QC11 i od strony kondensatora (zaznacozne na zdjęciu) jest zwarcie. Idąc dalej doszedłem do QC16 i wylutowałem kondensator, jednak nadal jest zwarcie. Rozlutowałem też J7 i od strony procesora mam 3 omy, a po przeciwnej jest 1 om.
Niestety po wylutowaniu i prawdopodobnie po złym przylutowaniu i podłączeniu spaliłem PU401. Pytanie gdzie mogę zakupić taki układ? Mam zwarcie między masą (środkowy pad, a 19 pinem).
Proszę o pomoc co dalej sprawdzać? Niestety próby zwarciowej nie mogę przeprowadzić z uwagi na brak zasilacza) ale mogę wylutowywać elementy
.Z góry dzięki za pomoc.
