#1 Lenovo G50-80 ACLU3/ACLU4 UMA NM-A362 rev 1.0 Wyświetla artefakty

przez adrian22 • 14 grudnia 2018, 14:58
Laptop jak w temacie. Wymiana taśmy matrycy na nową z powodu jej uszkodzenia. Kupiłem nową taśmę, okazała się za krótka. Było tak kilkukrotnie. W końcu udało mi się kupić taśmę o odpowiedniej długości. Podpiąłem na niej matrycę i nie dawała ona obrazu. Na starej, uszkodzonej taśmie obraz był widoczny kiedy matryca była pod odpowiednim kątem. W innym przypadku obraz migał lub zanikał całkowicie. Podmieniłem RAM, ale to nie pomogło. Dopiero po przeprogramowaniu BIOSu i KBC na ekranie zewnętrznym jak i na matrycy pojawiły się artefakty. Czy ktoś może mi pomóc w dalszej diagnozie?

Re: Lenovo G50-80 ACLU3/ACLU4 UMA NM-A362 rev 1.0 Wyświetla artefakty

przez Google Adsense [BOT] • 14 grudnia 2018, 14:58

#2 Re: Lenovo G50-80 ACLU3/ACLU4 UMA NM-A362 rev 1.0 Wyświetla artefakty

przez sebastiank • 14 grudnia 2018, 18:45
Jak wygląda obraz na zewnętrznym?
Jak wyglądają te artefakty (zdjęcie)?

#4 Re: Lenovo G50-80 ACLU3/ACLU4 UMA NM-A362 rev 1.0 Wyświetla artefakty

przez adrian22 • 15 grudnia 2018, 11:34
Zdjęcia przedstawiające obraz na matrycy oraz na ekranie zewnętrznym.

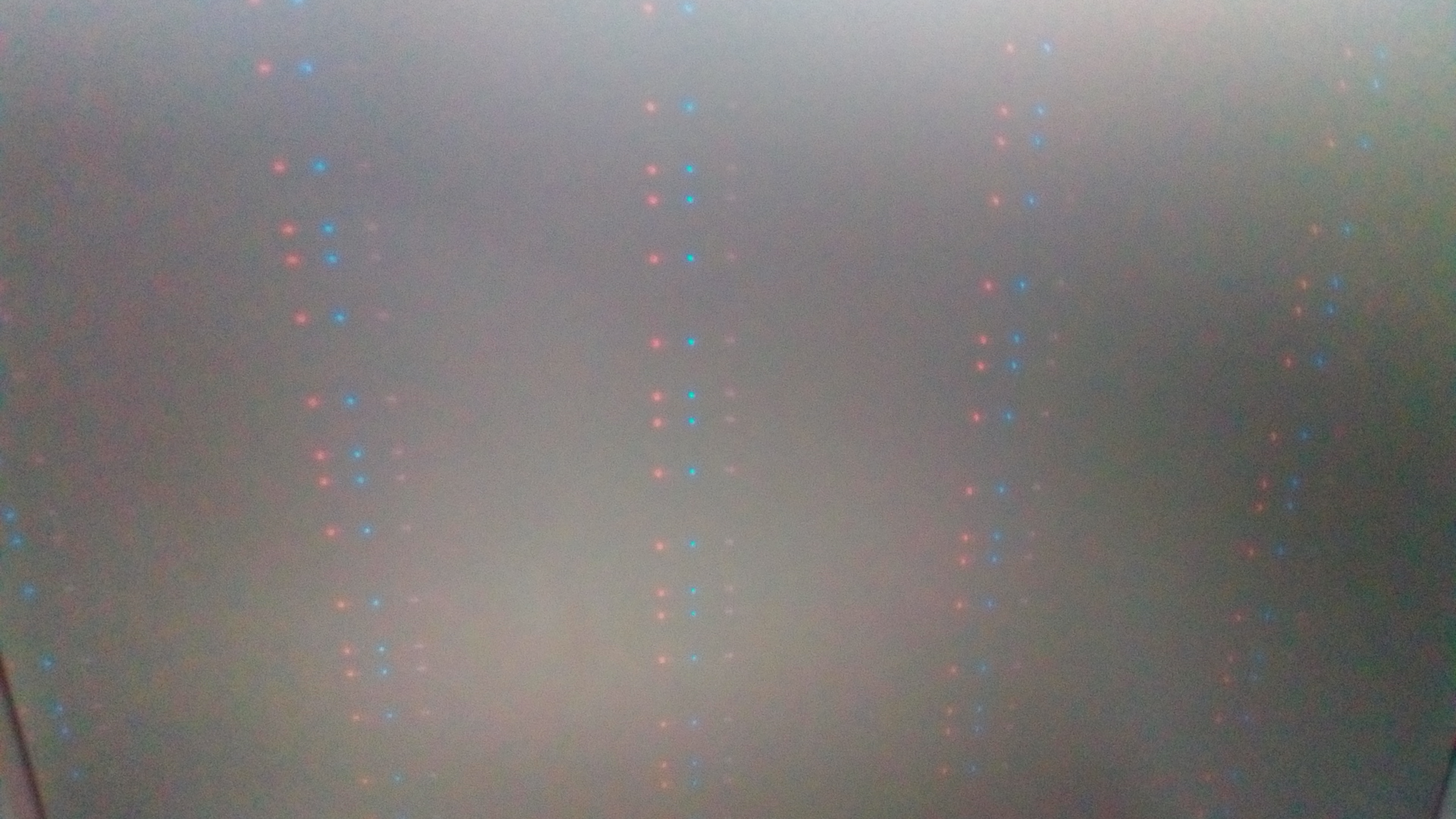

Matryca:
Obrazek

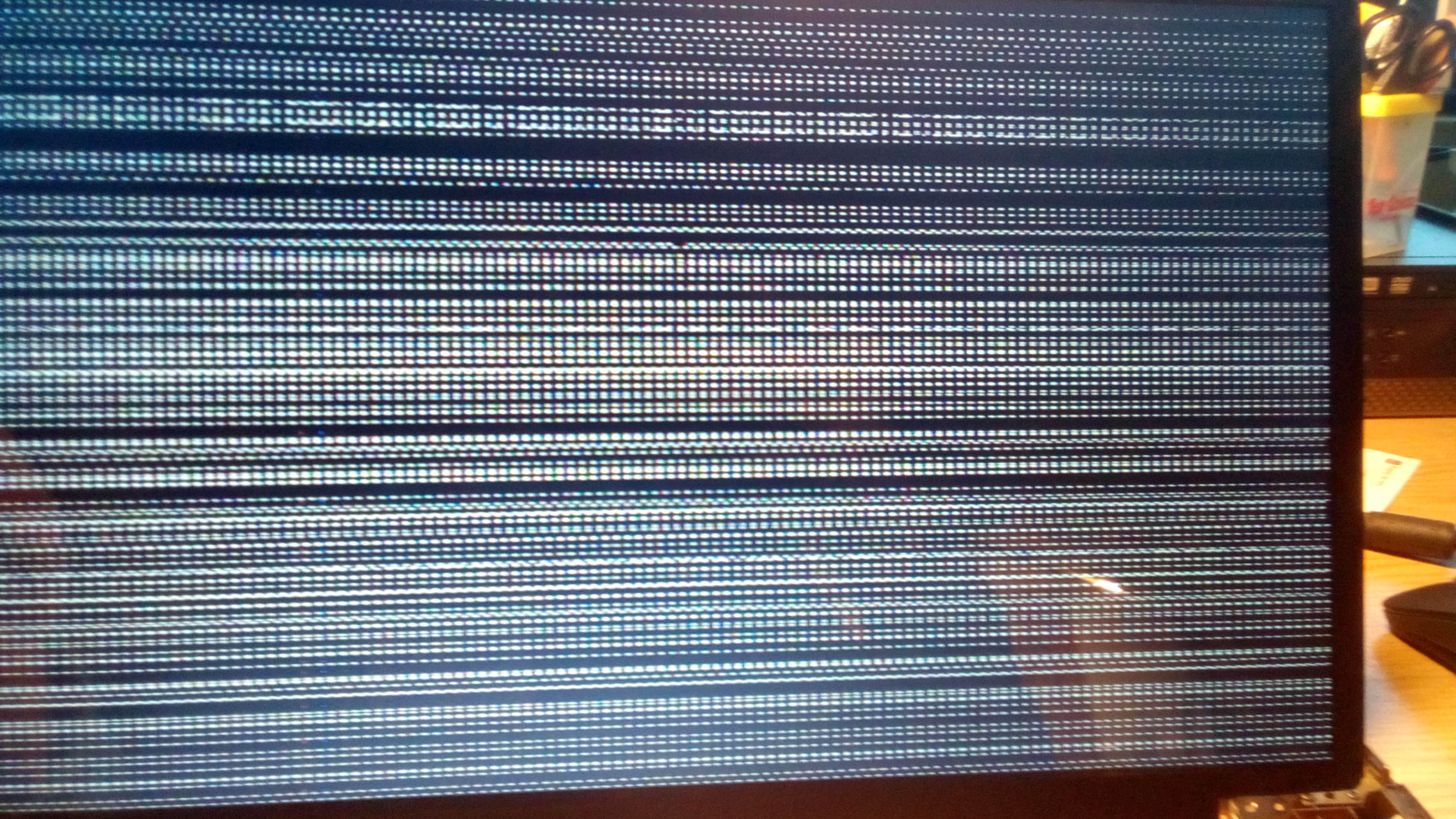

Ekran zewnętrzny:
Obrazek

Wszystkie złącza podpięte są poprawnie.

#5 Re: Lenovo G50-80 ACLU3/ACLU4 UMA NM-A362 rev 1.0 Wyświetla artefakty

przez Lesio23 • 15 grudnia 2018, 12:15
Jak podpinasz zewnetrzny monitor to w tym czasie masz wpietą taśmę LCD?

#6 Re: Lenovo G50-80 ACLU3/ACLU4 UMA NM-A362 rev 1.0 Wyświetla artefakty

przez adrian22 • 15 grudnia 2018, 12:43
Nie, jest ona wypięta. Podłączony jest sam monitor zewnętrzny.

#7 Re: Lenovo G50-80 ACLU3/ACLU4 UMA NM-A362 rev 1.0 Wyświetla artefakty

przez adrian22 • 19 lutego 2019, 14:18
Odświeżam temat laptopa. Dalej nie mogę ruszyć z diagnozą. Zauważyłem jedynie że napięcie na PL9 (zasilanie CPU) wynosi 1,71V, czy to nie za dużo jak na ten procesor?

#8 Re: Lenovo G50-80 ACLU3/ACLU4 UMA NM-A362 rev 1.0 Wyświetla artefakty

przez matic • 19 lutego 2019, 23:01
Try again with the old (original) LVDS cable. Is the correct picture still visible in the right position of the cable?

#9 Re: Lenovo G50-80 ACLU3/ACLU4 UMA NM-A362 rev 1.0 Wyświetla artefakty

przez awojtek • 20 lutego 2019, 00:11
Miałem taki problem z tą płytą, przy złym biosie miałem artefakty na wszystkich wyjściach...
Oczywiście na odpowiednim biosie wszystko działało poprawnie!

Obrazek

#10 Re: Lenovo G50-80 ACLU3/ACLU4 UMA NM-A362 rev 1.0 Wyświetla artefakty

przez adrian22 • 20 lutego 2019, 11:41
Nie mam już starej taśmy, ani żadnej innej na której mógłbym sprawdzić jaki daje obraz. Z tego co pamiętam na innych taśmach było to samo.

Edit.

Tak wyglądają pomiary złącza JEDP1 z podłączoną taśmą matrycy:

p1 - 19.9V
p2 - 19.9V
p3 - 0V
p4 - 0V
p5 - 0V
p6 - 0V
p7 - 0V
p8 - 0V
p9 - 0V
p10 - 0V
p11 - 0V
p12 - 0V
p13 - 0V
p14 - 0V
p15 - 0V
p16 - 0V
p17 - 0V
p18 - 0V
p19 - 2.45V
p20 - 0V
p21 - 0V
p22 - 0V
p23 - 3.3V
p24 - 3.3V
p25 - 1.9V
p26 - 0V
p27 - 0V
p28 - 0V
p29 - 3.3V
p30 - 3.3V

Z tego co widać brakuje bardzo dużo sygnałów.

#11 Re: Lenovo G50-80 ACLU3/ACLU4 UMA NM-A362 rev 1.0 Wyświetla artefakty

przez Lesio23 • 20 lutego 2019, 18:38
Sprawdź czy na pewno masz sprawną i właściwą taśmę LVDS.
Spróbuj na innych wsadach bios.

#12 Re: Lenovo G50-80 ACLU3/ACLU4 UMA NM-A362 rev 1.0 Wyświetla artefakty

przez adrian22 • 20 lutego 2019, 20:01
Przeprogramowałem kilkoma wsadami bios. Bez efektu. Programowałem KBC bez zmian. Czy w takim wypadku można podejrzewać uszkodzenie hybrydy?

#13 Re: Lenovo G50-80 ACLU3/ACLU4 UMA NM-A362 rev 1.0 Wyświetla artefakty

przez matic • 20 lutego 2019, 20:17
adrian22 napisał(a):Czy w takim wypadku można podejrzewać uszkodzenie hybrydy?
Possible, but I'm leaning towards to incompatible (or poor quality) LVDS cables with this board.

#14 Re: Lenovo G50-80 ACLU3/ACLU4 UMA NM-A362 rev 1.0 Wyświetla artefakty

przez adrian22 • 21 lutego 2019, 21:43
Udało mi się kupić nową taśmę. Dokładnie pod ten model. Niestety bez zmian.

Re: Lenovo G50-80 ACLU3/ACLU4 UMA NM-A362 rev 1.0 Wyświetla artefakty

przez Google Adsense [BOT] • 21 lutego 2019, 21:43
 To jest wątek ARCHIWALNY. Możesz odpowiedzieć w nim tylko wtedy, gdy Twój post zawiera rozwiązanie problemu (Regulamin forum p. 12.1).
