#1 Lenovo IdeaPad Gaming 3 15IHU6 la-l161p nie ładuje baterii


von kazzzjdm 4 Februar 2025, 09:43
Witam. Płyta jak w temacie- la-l161p , działa tylko na zasilaczu, nie ładuje baterii (bateria cały czas 0%). Zdarza się że nieraz na sekundę uda się uruchomić bez ładowarki. Ale dosłownie sekunda i gaśnie.
Pomiary:
Na złączu baterii z podłączonym zasilaczem i baterią:
1-4. 10.23 v
5. 3,29 v
6. 3,29 v
7. 0,16 v
8. 0 v
9-12. GND
pu2502
1. 20 v
2. 20 v
3. 20 v
5. 3,2 v
6. 2,7 v
23. 0,07 v
24. 6 v
25. 12,1 v
26. 11,6 v
27. 10,2 V
28. 19,92 v

Co ciekawe program batterymoon pokazuje taki wynik jak na zdjęciu - ładowanie 0. Ale jeśli szybkim ruchem wyciągnę wytyczę zasilacza i włączę ponownie to na ułamek sekundy wskakuje ładowanie (załączam też screen).

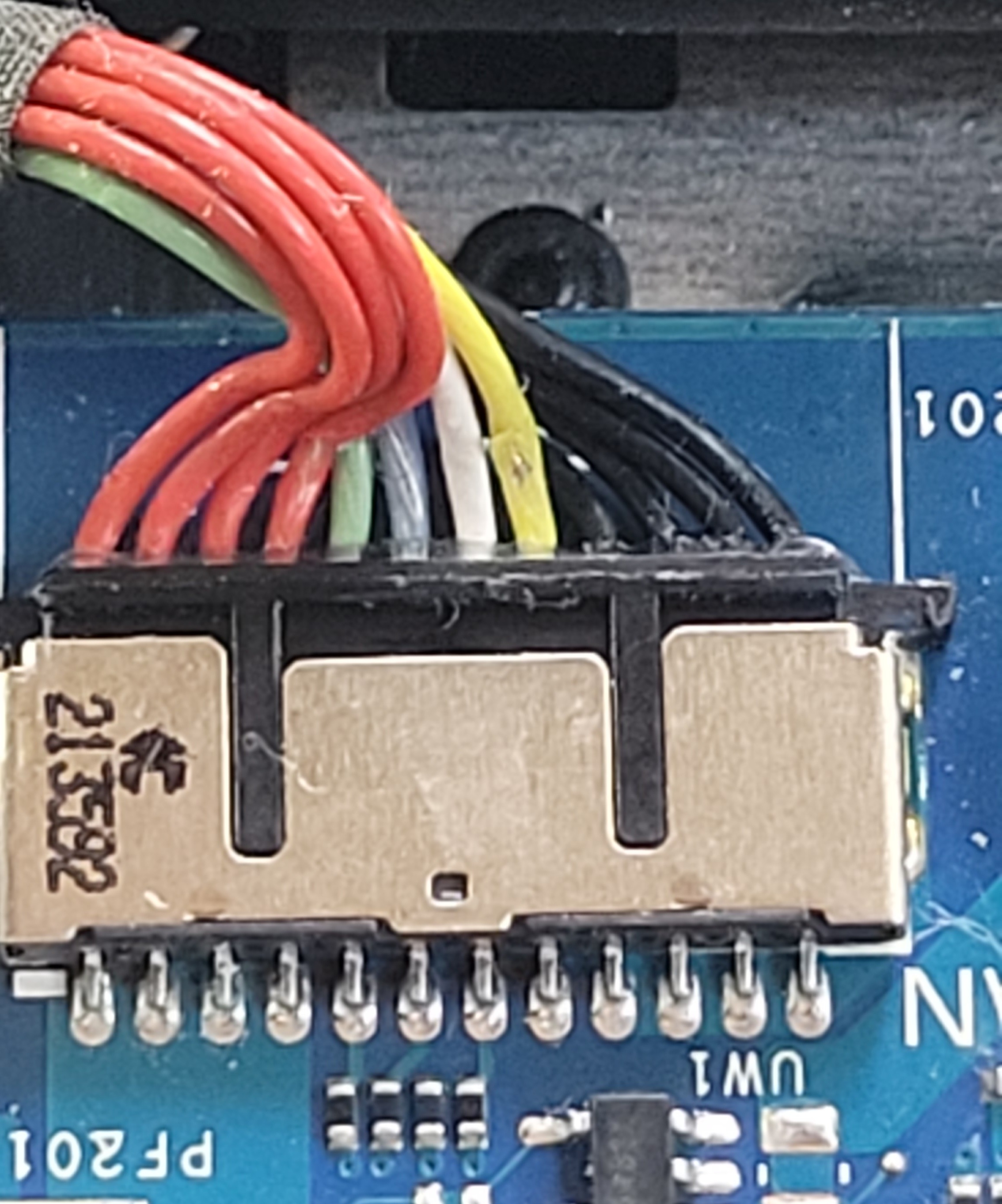

Załączam też zdjęcie złącza baterii.
Czy winna jest tu bateria? Czy może charger BQ24800?

Re: Lenovo IdeaPad Gaming 3 15IHU6 la-l161p nie ładuje baterii


von Google Adsense [BOT] 4 Februar 2025, 09:43

#2 Re: Lenovo la-l161p nie ładuje baterii


von kazzzjdm 7 Februar 2025, 16:50
Wymieniłem charger, baterię i 2 rezystory obok chargera. Nic się nie zmieniło. Ktoś coś podpowie, gdzie szukać usterki?

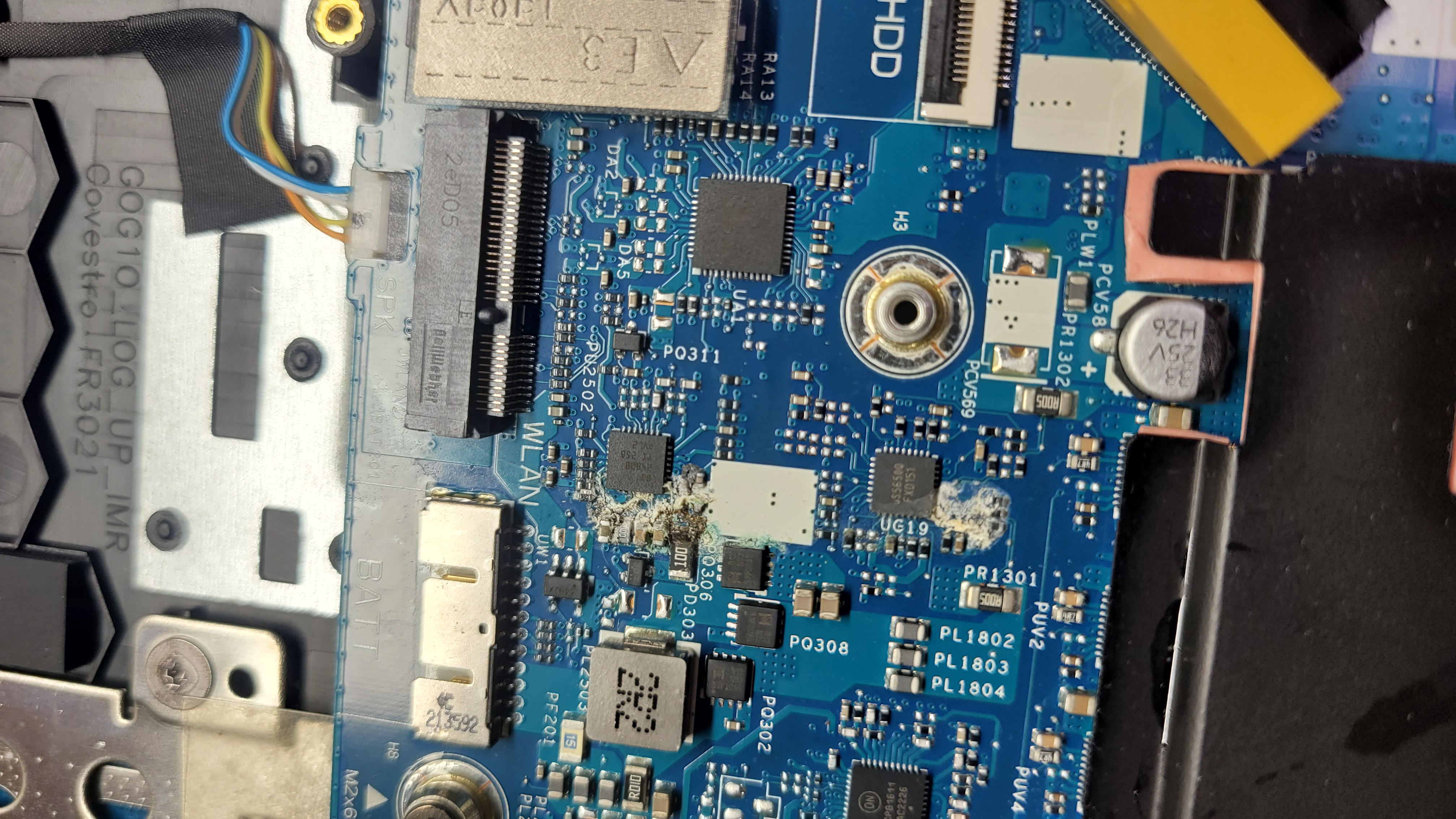

Sprzęt miał ślad zalanIa w okolicy chargera - wyczyszczone,poprawione luty i 2 rezystory wymieniłem bo nie przewodziły OΩ i 10Ω.

#3 Re: Lenovo IdeaPad Gaming 3 15IHU6 la-l161p nie ładuje baterii


von tekort 10 Februar 2025, 09:10

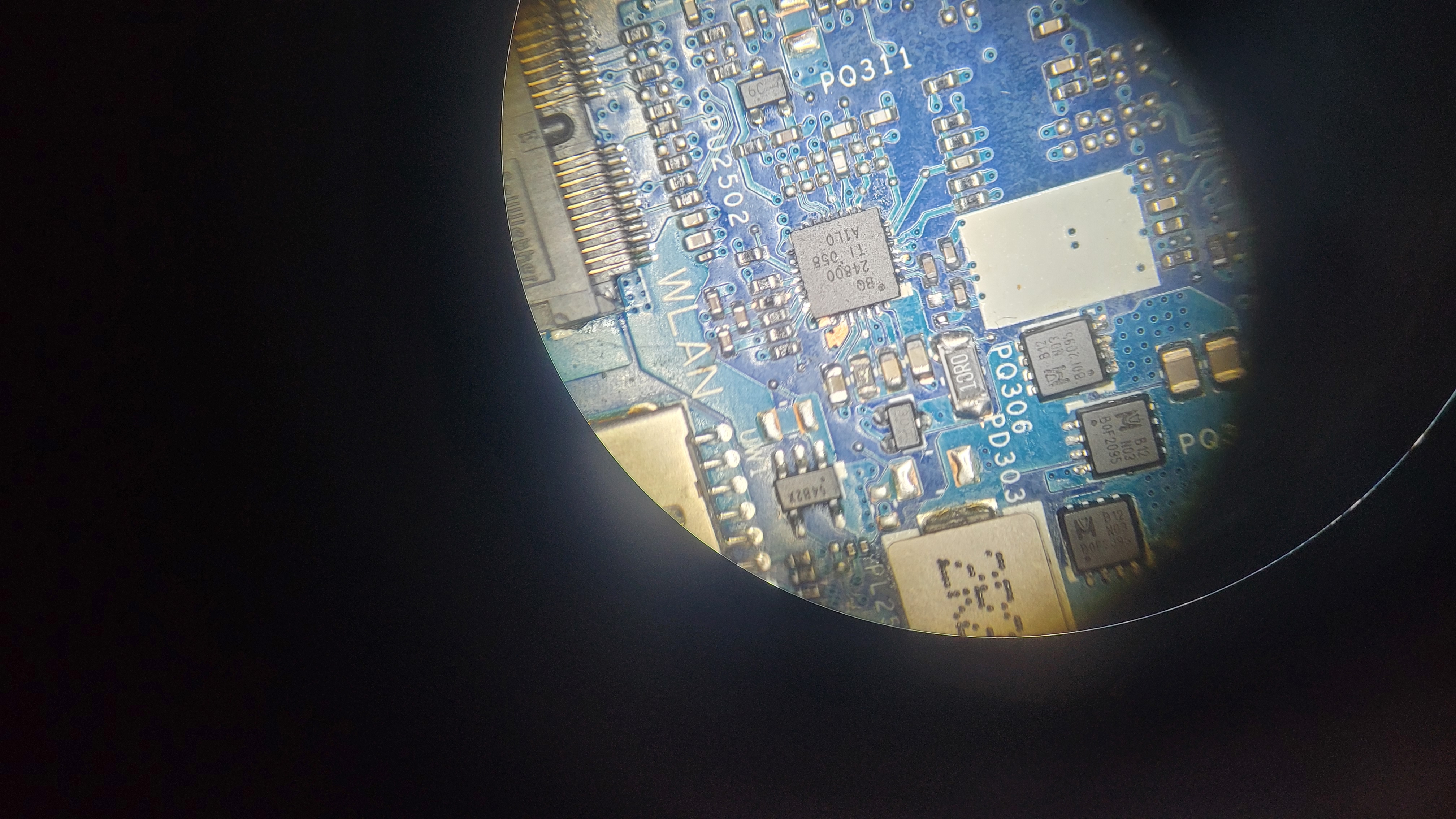

Wymień wszystkie skorodwane elementy bo jest ich sporo, min.: rezystoary i kondensatory na na pinach chargera od 1 do 14 potem kondensatory na pinach 21-29, sam charger wydaje się też dalej czymś podlany (może to topnik), popraw jego lutowanie.

Płyta była zalana tylko w tym miejscu? Zamieść też zdjęcia tego układu UG19, tam też wymień wszystkie skorodowane elementy.

#4 Re: Lenovo IdeaPad Gaming 3 15IHU6 la-l161p nie ładuje baterii


von kazzzjdm 11 Februar 2025, 11:16
Ok postaram się to poprawić, chociaż mierzyłem i przejścia są i rezystory na tych liniach mają poprawne wartości. W międzyczasie zrobiłem pomiary na wszystkich nogach BQ24800 - może coś tutaj jest nie tak? Na przykład pin IADP powinien mieć 0v?
ACN 1. 20,45 V
ACP 2. 20,45 V
CMSRC 3. 20,42 V
ACDRV 4. 26,76 V
ACOK 5. 3,26 V
ACDET 6. 2,69 V
IADP 7. 0 V
IDCHG 8. 0 V
PMON 9. 0 V
PROCHOT 10. 0 V
SDA 11. 3,3-3,1 V (pływa)
SCL 12. 3,3-3,1 V (pływa)
CMPIN 13. 0 V
CMPOUT 14. 0,78 V
BATPRES 15. 0 V
BST_STAT 16. 1 V
BATSRC 17. 11,5 V
BATDRV 18. 11,5 V
SRN 19. 11,5 V
SRP 20. 11,5 V
ILIM 21. 0,79 V
AGND 22. 0 V
LODRV 23. 0 V
REGN 24. 6 V
BTST 25. 11,28 V
HIDRV 26. 11,4 V
PHASE 27. 11,5 V
VCC 28. 20,14 V

#6 Re: Lenovo IdeaPad Gaming 3 15IHU6 la-l161p nie ładuje baterii


von kazzzjdm 12 Februar 2025, 13:41
Machine hat geschrieben:Measure the voltages on pin 75 of KBC.

pin 75 of KBC
only battery 3,3 V
battery + ac adapter (170w LENOVO) 2,38 V
