Lenovo Ideapad Gaming 3 15imh05 brak obrazu

Laptop: Lenovo Ideapad Gaming 3 15imh05
Plyta: GY530\GY531\GY532 NM-C871
Rev: 2.0
KBC: IT8227E-128
2221-CXA
Laptop uszkodzony przy działaniach z zasilaczem. Pobierał 95mA. Było pełne zwarcie na zasilaniu KBC, który został wymieniony na nowy ale nie mogłem zaprogramować go przez SVOD3 na płycie. W rezultacie został kupiony u Kochambasie (192) zaprogramowany wsadem odpowiednim do tego modelu (ze strony producenta po serialu laptopa). Sprawdzone czy jakiś element nie został zdmuchnięty wokół KBC przy lutowaniu. Wszystko na swoim miejscu. Uruchomienie laptopa z nowym KBC (192) z poborem 25mA. Po włączeniu przyciskiem power i wyłączeniu prąd w stby stabilizuje się na poziomie 9mA. Uruchomienie ze stby to bardzo szybki wzrost poboru do poziomu ok 1,7A i tak pozostaje. Wyciągnięcie pamięci RAM wpływa na obniżenie poboru o ok. 30mA. W dalszym ciągu brak obrazu na matrycy i na HDMI. Świeci kontrolka power i ESC/Fnlock. Jest ładowanie. Wyjęcie wtyku zasilania i włożenie ponowne nie powoduje rozpoczęcia ładowania. Po włączeniu przyciskiem power ładowanie uruchamia się. Obecne są wszystkie napięcia uwidocznione na schemacie modelu z rewizją 0.1 (taki jest dostępny, jest w załączeniu).
Przeprogramowany został bios ze strony Vinafix. Rezultat to świecenie (miganie) ledów power przy podłączonej gołej płycie z pamięciami RAM i baterią RTC jakby płyta była w stanie uśpienia. W dalszym ciągu są wszystkie napięcia. Uruchamianie podobnie jak przy wsadzie oryginalnym. Pobór najpierw 25mA a później 9mA. Wyłączanie przyciskiem power po ok 8sek. Po uruchomieniu pobór prądu znów ok 1,7A. Na złączu matrycy są napięcia zasilające. Brak jest sygnału EDP_ENVDD, które powinien wystawić PCH. Wentylatory po naciśnięciu power zakręcą na maxa i się wyłączają. Po jakimś czasie (ok 2-3min) znów się włączają. Temperatury na układach (procesor, grafika, pch) nie przekraczają 44st.C.
Prosiłbym o jakieś wskazówki co do dalszej diagnostyki.

Does it work on an external monitor?

There is also no image on the external monitor.

Czy UV3 (25Q80) też trzeba programować?.

UV3 to Video BIOS. Jeśli nic tam nie grzebałeś, to nie musisz programować.

Czy CPU jest prawidłowo?
Podaj pomiary z PL3001-PL3004, PL3201,
Czy płyta przechodzi procedurę post? Możesz to sprawdzić wciskając capslock . Jeśli zaświeci dioda/zgaśnie dioda to znaczy że płyta działa.

Nie ruszałem UV3. Potrzebowałem potwierdzenia.
Pisałem, że wszystkie napięcia są.
Napięcia na:
PL3001-3004 (VCCCPU_CORE) - 0,922V
PL3201 (VCCSA) - 1,001V

Pozostałe:
+5VLP/ALW - są
+3VLP/ALW - są

+2.5V- jest (2,555V)
+1.8V- jest (1,837V)
+1.2V- jest (1,232V)
+0.6VS - jest (0,614V)
+1.05ALW - jest (1.068V)
FBVDDQ - 1.2V
VCCIO - 0.978V
VCCGFX_CORE - jest (nie mam w tej chwili notatki z pomiaru tego napięcia)

EDIT
Nie ma notatki bo brak napięcia. Mierzyłem na padzie kondensatora PC3106, który nie jest obsadzony. Założyłem, że nie ma bo tak ma być ale teraz widzę, że są pozostałe kondensatory na tym napięciu i cewka przetwornicy pod radiatorem. Nie chciałem robić pomiarów bez radiatorów ze względu na możliwość przegrzania rdzeni.
Rezystancja PL3102 do masy 4,4ohma.
Brak napięcia.
Kontynuuję diagnostykę dlaczego.

EDIT

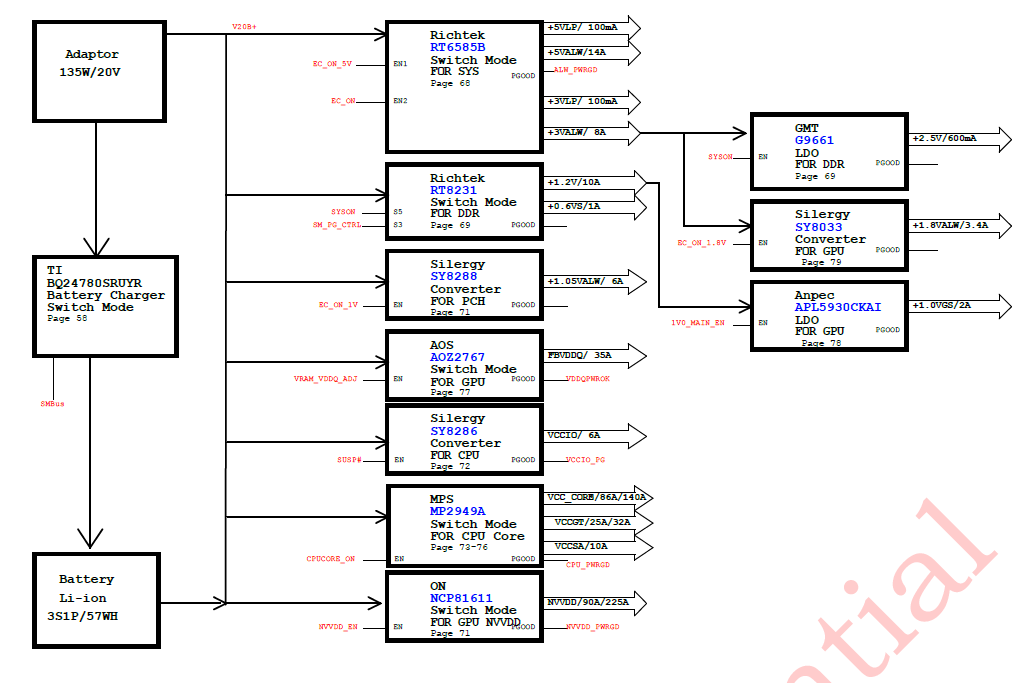

Sygnał PWM5_GT - 1,5V dla układu MP8693GDT (pin 3) dającego napięcie VCCGFXCORE, którego brak
dla porównania sygnał PWM4_CORE - 0.181V dla takiego samego układu przy obecnym napięciu VCCCPUCORE

Sygnał CS5_GT pin 5 - 1.0V dla ukladu MP8693 dającego napięcie VCCGFXCORE, którego brak
i odpowiednio do porównania
CS4_VCORE - 1.2V

Sygnały wychodzą z układu PU2960, niestety MP2949AGQKT (programowalny).
PWM5_GT - pin 39
CS5_GT - pin 1

Wynika z tego, że aktywnym powinien być niski poziom napięcia ?????
Napięcie +5V_DRIVER jest bo jest połączenie pinu 8 przetwornicy z pozostałymi takimi samymi przetwornicami napięcia VCCCPUCORE.

Zmieniłem końcówki miernika (nowe igły). Znalazłem ten temat
lenovo-ideapad-gaming-3-15imh05-nm-c871-wypalony-mp2949a-t71876.html
gdzie rezystancja na cewce L3102 była 7,25 ohma. Podniosłem cewkę L3102 i zmierzyłem rezystancję od strony hybrydy. Rezystancja 3,7 ohma.
Czy to definitywnie kwalifikuje to wymiany hybrydę?

Stani napisał(a):Podniosłem cewkę L3102 i zmierzyłem rezystancję od strony hybrydy. Rezystancja 3,7 ohma.
Czy to definitywnie kwalifikuje to wymiany hybrydę?

Not at all.
The resistance to ground on this coil depends on the type of the CPU and also temperature of the CPU.
There is probably a different CPU on your board than the one from your link and hence the difference.

- Measure the power consumption (in mA) of the board, when the machine is turned on with and without RAM memory connected.

Power consumption:
With memory - 1,693A
Without memory - 1,591A

Measure the voltages to ground on pins 1, 5, 6, 7, 9, 38, 39, 40 of LVDS connector JEDP1, when the machine is turned on with the internal matrix connected (with the RAM memory connected of course).

JEDP1
1-19,6V
5-0V
6-0V
7-0V
9-0V
38-2,999V
39-0V
40-3,3V

Test the machine with another matrix.
If it does not change anything, check the LVDS cable.

There is also no image on the external monitor.

EDIT
I wrote in the 1st post that there is no signal PCH_EDP_ENBKL
so it won't
+LCDVDD_CON
and the
BKOFF# (DISPOFF#) signal will be low

Stani napisał(a):There is also no image on the external monitor.

On some boards the external monitor doesn't work without the GPU drivers installed. On some boards the external monitor also does not work without the internal matrix detected.
Any of these could be the cause in this case.

Stani napisał(a):EDIT
I wrote in the 1st post that there is no signal PCH_EDP_ENBKL
so it won't
+LCDVDD_CON
and the
BKOFF# (DISPOFF#) signal will be low

This indicates that the motherboard doesn't detect the internal matrix.
And that's exactly why I suggested you to check the matrix and LVDS cable.

Such a things with your service level= 3

New matrix substituted. LVDS cable checked (OK). without changes.

I assume the KBC is well programmed. (bought in Kochambasie, programmed to the laptop's serial number).

Czy może to być wina MP2949A ?.

MP8693
The resistances on all pins (without power supply) are exactly the same as in other functional chips.

I'm also curious why there are such small differences in consumption between the power consumption with RAM and without memory.

Stani napisał(a):Czy może to być wina MP2949A ?.

Why, since all the converters controlled by this chip seem to work correctly?
It's true that there is no voltage on coil PL3102, but it seems completely normal to me, since the board currently running on an external Nvidia GPU, and this time the processor's internal graphics is usually not active.

Stani napisał(a):I'm also curious why there are such small differences in consumption between the power consumption with RAM and without memory.

That seems strange to me too.

- Measure the voltages to ground on pins 1, 2, 4, 5 of chip UV2.
- Plug a USB memory stick and check if the LED on it shows any activity.

UV2
1 - 3.3V
2 - 3.3V
4 - 1.65V
5 - 3.3V
The AND gate seems to be working fine. The resistor divider shows that the voltage at output 4 should be 1.64V.
In the Memory stick the LED is not active.

This time I measured the time the fans were turned on with a stopwatch.
After pressing the power button, the fans turn on after 4 seconds. They work for 5 seconds and turn off (this is a standard procedure). After another 36 seconds, they turn on again and spin constantly. Do they turn on too quickly?
Theoretically, the laptop does nothing (does not display).

Test both RAM slots with a DDR4 RAM slot LED tester:

Podstawy przy wymianie KBC , to poprawne ADAPTER-ID.
Układ 192kB został zaprogramowany w 2/3 i działa tak jak 128kB.

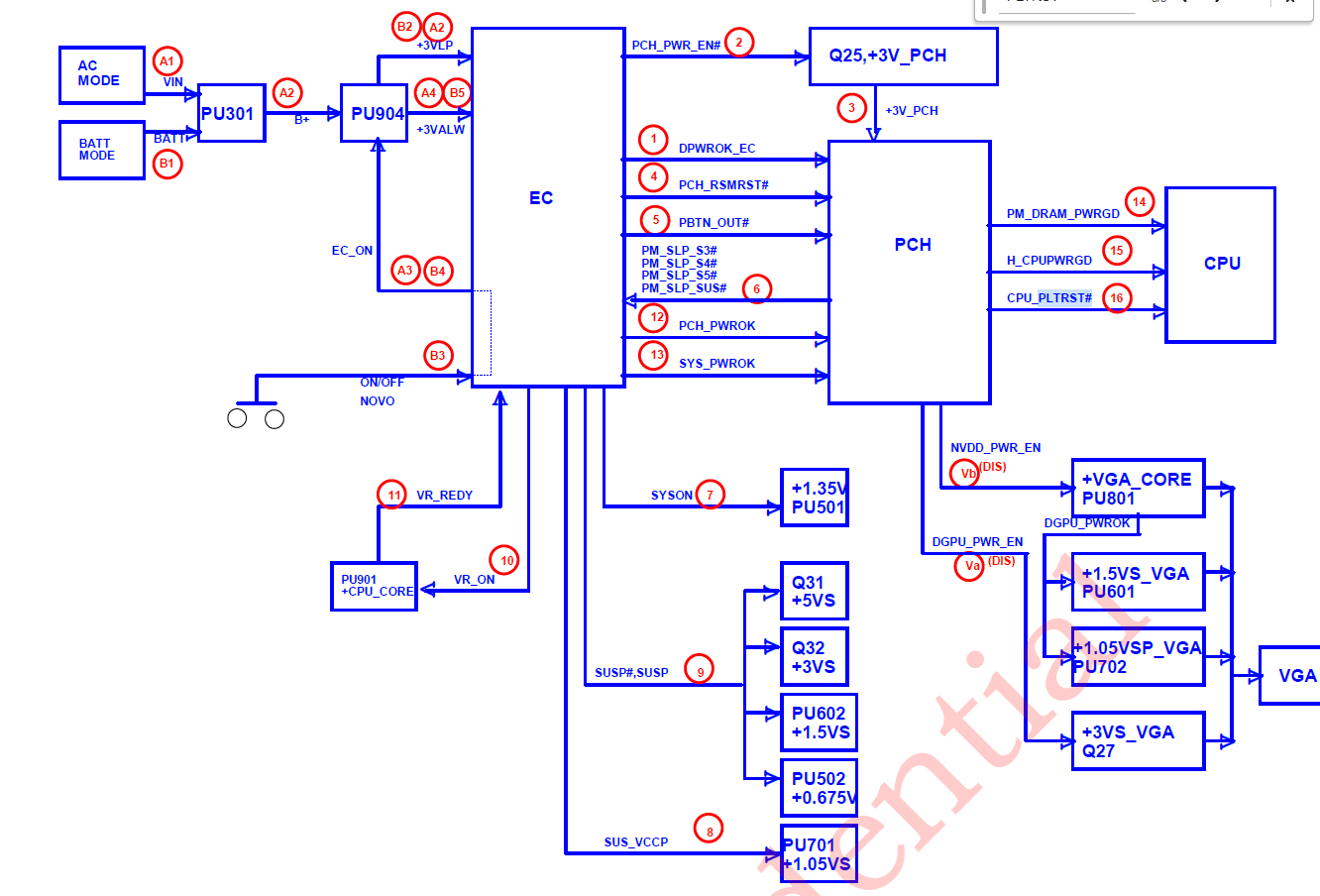

Było pytanie o POST . Procedura POST rozpoczyna się zmianą PLTRST i jest wykonywana krok po kroku.
Jednym z ważniejszych pomiarów jest DDR-REQUEST , jeśli jest negatywna , to płyta stoi ze stałym prądem i procedura nie jest powtarzana.
Pamiętajmy, że VIN na GPIO powoduje spływ prądu przez wewnętrzną diodę do VCC i często uszkodzenie PCH.
W większości przypadków naprawa polega na wymianie KBC i czasami diody przy gnieździe.
Jeśli to nie wystarcza, to przypadek jest bardziej skomplikowany.

Wcześniej myślałem, że nie mogę zobaczyć na oscyloskopie sygnału CPU_PLTRST# bo mam oscyloskop analogowy i założyłem, że jest. Dzisiaj wróciłem do AVT527, który kiedyś zrobiłem (oscyloskop cyfrowy) i on również nie widzi resetu. Na power sequence płyta dochodzi poprawnie do poz 15. Niestety PCH nie wystawia sygnału CPU_PLTRST#.

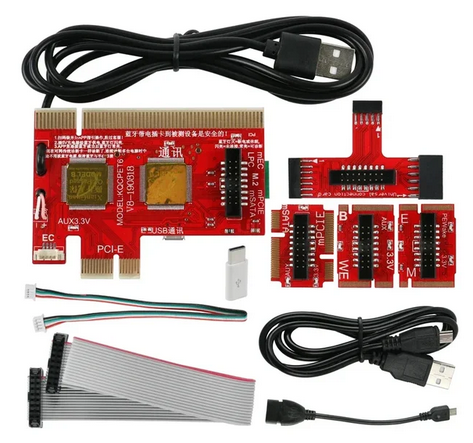

Czy może być jeszcze jakaś inna przyczyna niż PCH?. Testera do DDR4 nie mam. Dobrze by było mieć tester POST:
n.p.


Power scequence

Nie będzie POST , bo program przez CPU jest wykonywany od PLTRST=H.
Jest poprawny PWRSEQUENCE , ale bez zakończenia.
LPC w takim przypadku jest martwe.
Trzeba sprawdzić, czy spełnione są wszystkie warunki do PLTRST.
KBC odbiera ten sygnał odPCH.
