#1 Lenovo IdeaPad Z570 - nie działa przetwornica 1,5V

przez luielektr • 29 sierpnia 2013, 14:58
Witam.
Problem jak w temacie. Płyta główna Wistron LZ57.
Sprzęt przestał działać z powodu zalania w okolicach przetwornicy 1,5V. Uszkodzone były MOSFETy, kondensator na tej przetwornicy i pamięć RAM. Po wymianie MOSFETów, kontrolera, kondensatora przetwornica nie dość, że nie staruje to upala pamięci, kondensator i MOSFEty. I tak w kółko.

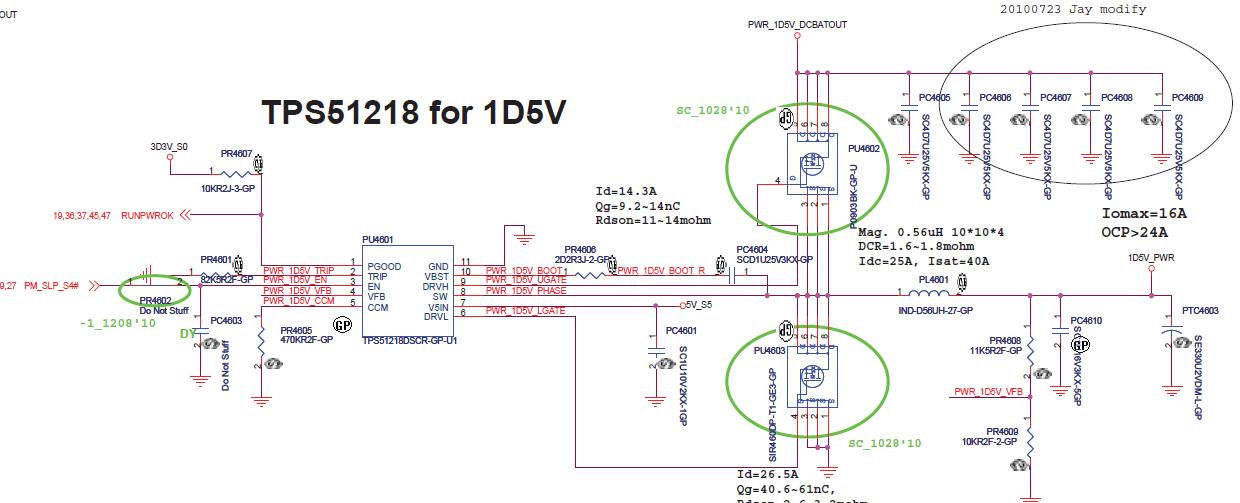

Obrazek
Zanim wszytko pójdzie z dymem napięcia włączające i zasilające przetwornicę są.
Macie jakieś sugestie?

Re: Lenovo IdeaPad Z570 - nie działa przetwornica 1,5V

przez Google Adsense [BOT] • 29 sierpnia 2013, 14:58

#2 Re: Lenovo IdeaPad Z570 - nie działa przetwornica 1,5V

przez indicheq • 29 sierpnia 2013, 15:03
Podaj napięcia ze wszystkich nóg TPS'a. Bez RAM.

#3 Re: Lenovo IdeaPad Z570 - nie działa przetwornica 1,5V

przez luielektr • 29 sierpnia 2013, 15:18
noga.nap
1. 0V,
2. 0,8V,
3. 3,3V,
4. 0V,
5. 0V,
6. 0,4V
7. 5,1V
8. 0V,
9. 0V,
10. 4,85V.
Abym mógł dokonać pomiarów musiałem odlutować PU4602 bo w przeciwnym przypadku przetwornica tak obciąża układ zasilania, że praktycznie na płycie nie ma żadnych napięć.
Rezystor ustalający częstotliwość ma 470kΩ.

#4 Re: Lenovo IdeaPad Z570 - nie działa przetwornica 1,5V

przez indicheq • 29 sierpnia 2013, 15:42
To znaczy że gdzieś jest zwarcie.
Podaj rezystancję względem masy na wszystkich padach.

#5 Re: Lenovo IdeaPad Z570 - nie działa przetwornica 1,5V

przez luielektr • 29 sierpnia 2013, 16:44

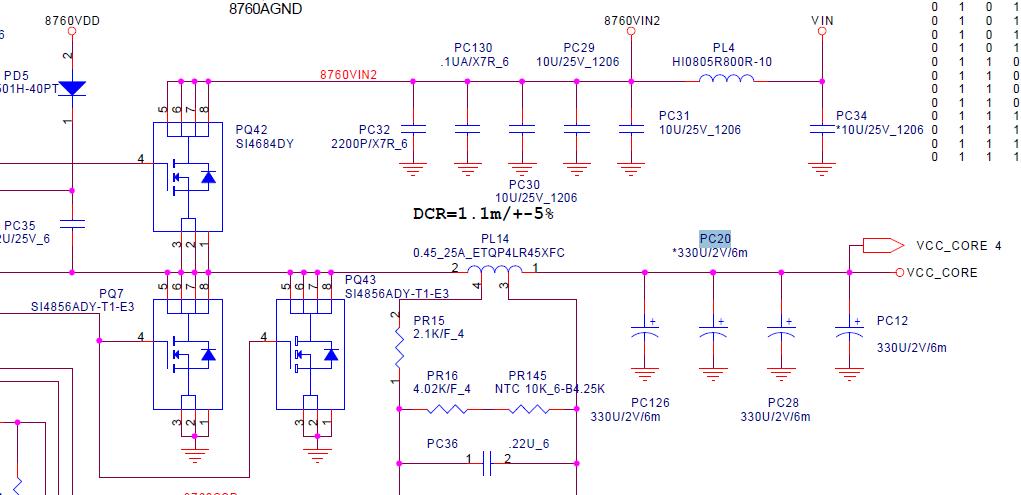

Przetwornica obciąża układ zasilania bo po paru sekundach od podpięcia zasilacza kondensator dostaje przebicia. To był już chyba trzeci. Ostatni jaki wlutowałem to był PC20 z platformy QUANTA AT8.
Obrazek
Oporności na nogach:
1. 15,5k,
2. 82,5k,
3. 0,62k,
4. 6k,
5. 467kΩ,
6. 75k (bez MOSFETa),
7. ponad 40k,
8. 30k,
9. 100k (bez MOSFETa)
10. 14M.
Może robię coś nie tak?
Tranzystory jakich użyłem to: Si7636DP (PU4603) i IRFH7923PbF (PU4602).



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#6 Re: Lenovo IdeaPad Z570 - nie działa przetwornica 1,5V

przez morph • 29 sierpnia 2013, 17:14
Witaj

n.5 masz rezystancję 467Ohm? Powinno być 470kOhm

#7 Re: Lenovo IdeaPad Z570 - nie działa przetwornica 1,5V

przez luielektr • 29 sierpnia 2013, 17:17
Tak, pomyliłem się. Już poprawiłem.

#8 Re: Lenovo IdeaPad Z570 - nie działa przetwornica 1,5V

przez morph • 29 sierpnia 2013, 18:02
PU4603 - SIR460 ma Id 40A - zastosowany zamiennik 28A, może w tym jest problem
Pomierz także PR4608 i PR4609

#9 Re: Lenovo IdeaPad Z570 - nie działa przetwornica 1,5V

przez luielektr • 29 sierpnia 2013, 21:12
No tak, zapomniałem dodać, że sprawdzałem już ten dzielnik i niestety, wartości oporności są w porządku.
Jutro chyba zrobię ostatnie podejście do tej płyty bo pójdą z dymem wszystkie kontrolery, które mam a nie mówię o pamięciach RAM, czyli już 2x1GB.
