Lenovo Legion 15ARH05H NM-D281 REV 1.0 Startuje, brak obrazu

Cześć,

CPU: AMD Ryzen™ 5 4600H
GPU: NVIDIA® GeForce RTX™ 2060 6GB N18E-G1-B-KD-A1
BIOS: GIGA DEVICE 25LB128DSIC
EC: IT82273E-192

Laptop trafił do mnie z objawem braku obrazu, pobór płyty w spoczynku 0,34A przy uruchomieniu wskakuje na 1,3A spada na 1,1A później na 0,8A i tak już zostaje. Brak obrazu również na monitorze zewnętrznym.

Wykonano:
-Zmieniony RAM
-Reset CMOS
-Zmieniony BIOS
-Uruchomienie płyty na czysto bez perfyferi , na wszystkich zmianach objawy te same. Płyta bez pamięci RAM zachowuje się tak samo.

Wentylatory po dłuższej chwili zaczynają kręcić, podświetlenie klawiatury działa lecz sam CAPSLOCK lub NUMLOCK już nie.
Włożony pendrive też nie mruga wcale.

Laptop ładuję baterie normalnie.
Mruga tylko dioda pulsacyjnie od zasilania.

Kilka pomiarów:

-PL101 --- 5M ohm / 0,22V
-PL1301 --- 5,19k ohm / 1,8V
-PL1401 --- 80,9 ohm / 0,75V
-PL7501 --- 0,4 ohm / 0,8V
-PL7502 --- 0,4 ohm / 0,8V
-PL7503 --- 0,4 ohm / 0,8V
-PL7504 --- 0,4 ohm / 0,8V
-PL8101 --- 70,7 ohm / 1,2V
-PL5105 --- 18 ohm / 0,8V
-PL8102 --- 70,7 ohm / 1,2V
-PL5104 --- 10,5 ohm / 0,8V
-PL5103 --- 10,5 ohm / 0,8V
-PL5102 --- 10,5 ohm / 0,8V
-PL5101 --- 10,5 ohm/ 0,8V
-PL2701 --- 216,2 ohm / 1,2V
-PL2001 --- 4,07k / 3,3V
-PL2002 --- 40k / 5V

Proszę o pomoc w dalszej diagnozie.
Pozdrawiam Łukasz

Cześć,

LukaszBsKrakow napisał(a):Laptop trafił do mnie z objawem braku obrazu, pobór płyty w spoczynku 0,34A

Czy ten pobór jest z baterią? Jeśli tak zmierz bez niej.

Ten pobór jest właśnie bez baterii, sam zasilacz.

Zmierz rezystancję do masy na n.3 i 13 PU2001, oraz na PR101.

PU2001 n.3 370k ohm
PR101 5M ohm

LukaszBsKrakow napisał(a):PU2001 n.3 370k ohm

A 13?

Jeśli masz termowizję sprawdź co się grzeje po podłączeniu zasilacza, jeśli nie, podłącz zasilacz i pozostaw płytę na nim przez około 20 minut i spróbuj wyczuć organoleptycznie który obszar płyty się grzeje i tam szukaj gorącego elementu.

W miedzy czasie zmierz na których cewkach pojawia się napięcie gdy podpięty jest zasilacz gdy płyta pobiera 0,34A.

PU2001 n.13 0,8M ohm


Napięcia obecne po podpięciu zasilacza z poborem 0,34A (płyta wyłączona) (zasilacz serwisowy)
1,8V
3,3V
5V
0,75V
0,22V (cewka ładowania baterii)

Rozlutuj kolejno zworki PJ1302, PJ1402, PJ2005, PJ2004 za każdym razem sprawdzając o ile spadł pobór prądu.

Po rozlutowaniu zworki PJ1302 zniknął autostart płyty i pobór wynosi 0,32A
Po rozlutowaniu zworki PJ1402 pobór wynosi 0,31A
Po rozlutowaniu zworki PJ2005 pobór wynosi 0,31A
Po rozlutowaniu zworki PJ2004 pobór spadł do 0,14A

Zmierz rezystancję pomiędzy n.1-8 QX3.

LukaszBsKrakow napisał(a):Po rozlutowaniu zworki PJ2004 pobór spadł do 0,14A

Co w tym przypadku się grzeje?

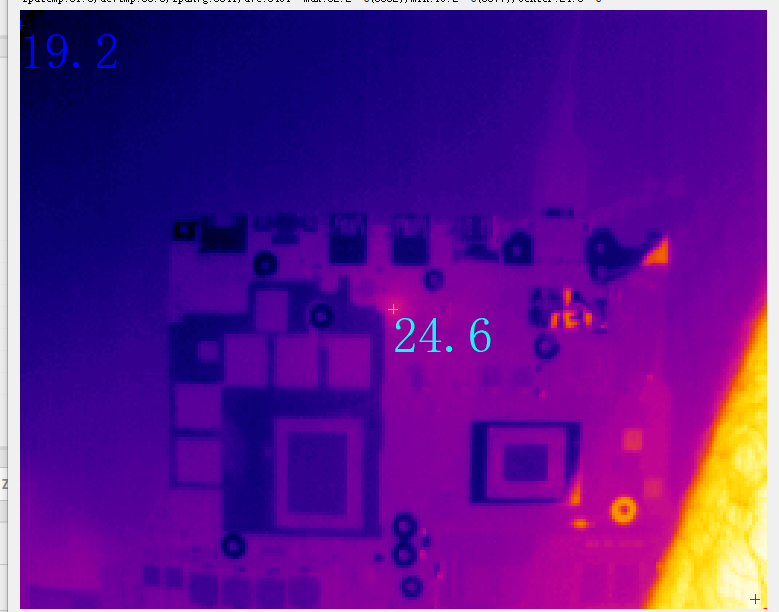

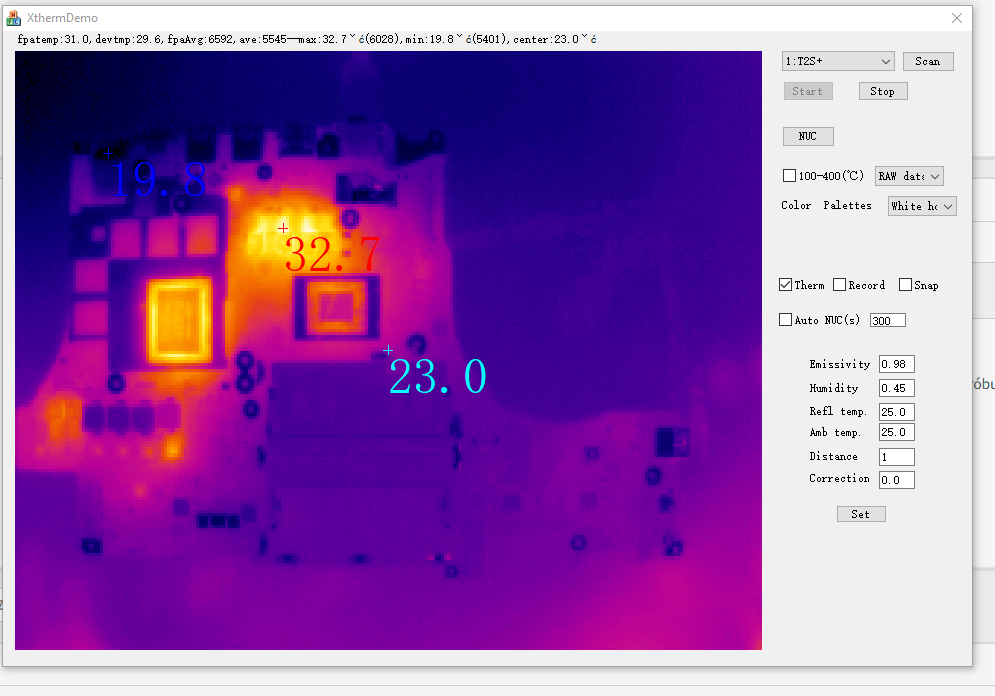

Minimalnie nagrzewa się ok 25 stopni układ UI132
Rezystancja miedzy n.1-8 QX3 wynosi 1,3k Ohm

Zdejmij z płyty UI132 i sprawdź pobór prądu.

Zdjęty układ UI132 , pobór wynosi teraz 0,06A

Zalutuj zworki sprawdź jaki jest prądu i jak będzie w okolicy tego co teraz spróbuj uruchomić laptopa.

Teraz płyta ma autostart, po wyłączeniu jej pobór w spoczynku o 0,14A
Próbować uruchomić?

Tak próbuj.

Brak zmian, pobór chwile skacze próbuje falować i zatrzymuje się na 0,770A i rośnie bardzo powoli do góry.
Na oryginalnym zasilaczu taki sam objaw

Czy napięcia na cewkach są obecne?

Tak, wszystkie napięcia się pojawiają jak wcześnie. Padnięty most?

Zmierz pobór prądu z obsadzoną pamięcią RAM i bez niej.
