Lenovo S340-15IWL uruchamia się, brak obrazu. EL5C3/EL531/EL431 LA-H101P

Tak jest to możliwe, bardzo często się tak dzieje.

LukaszBsKrakow napisał(a):PS. Jeszcze problem z dostępnością FDMF3035 wszystko z Chin i min zamówienie kilkaset szt.

Układ dostępny na allegro numer aukcji 11921610960.

Witam ponownie,
Mam pierwsze pomiary po wlutowaniu AON6502 (PQ311) oraz Charger ISL95520HRZ (PQ301)

Napięcia na PQ311:
n.1 0,1V
n.4 0,1V
n.8 20,2V

PQ312:
n.1 0,1V
n.4 0,0V
n.8 0,1V

Jeśli chodzi o rezystancję to na wszystkich kombinacjach tj: 1-4 4-8 1-8 wszędzie multimetr wskazuje OL lub wartości w K Ohm lub w M Ohm więc wnioskuję że jest ok?

Czekam jeszcze na układ PUZ2 oraz drobnica.

Charger nie otworzył tranzystorów, nie tego się spodziewałem :/
Zmierz napięcia na n.1, 2, 3, 4, 14, 18, 19, 26 i 30 PU301.
Zmierz rezystancję do masy PR303,
oraz pomiędzy PR303 i wszystkimi cewkami.

Witam ponownie, przepraszam że taka przerwa ale musiałem zakupić mikroskop bo już na lupie nie dałem rady pracować , emocje sięgneły zenitu.

Do rzeczy:

Rezystancja do masy PR303 od 40 K Ohm i rośnie.
Rezystancja względem wszystkich cewek PR303 powyżej 30 k Ohm wszędzie.

Jeśli chodzi o wygląd płyty to mając już mikroskop zauważyłem jedna rzecz.

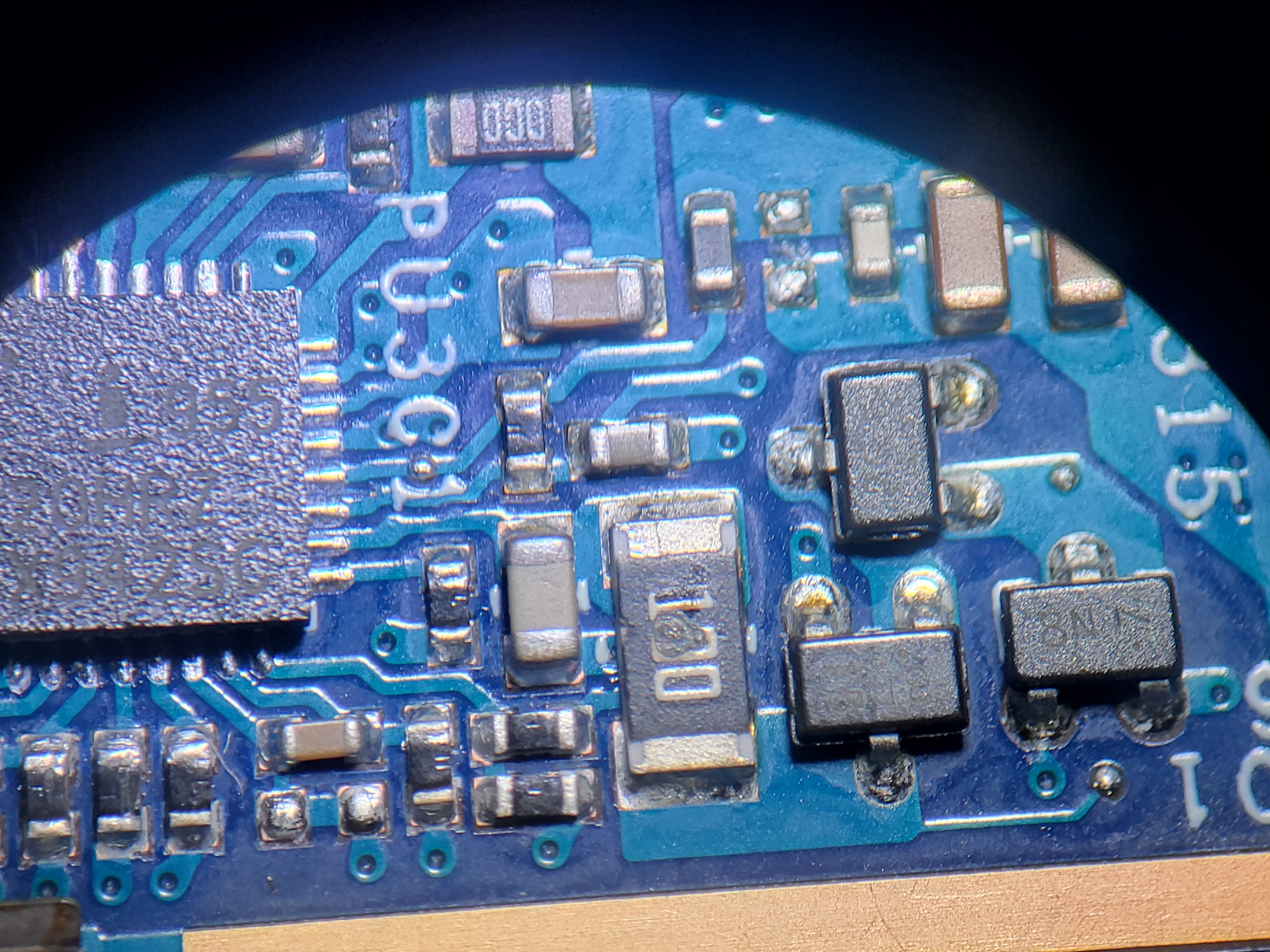

Chodzi o element PR324 obok PU301 ma on na sobie taki jakby wżer, choć pomiary wyglądają raczej poprawnie.
Jego rezystancja do masy to: 5 M Ohm.
Względem innych cewek: Ok 0.4 M Ohm



Dodatkowo mikroskop pokazał niestety moje błędne wymycie po lutowaniu, czyli pozostały topnik który nie był zauważalny gołym okiem, wymyłem jeszcze raz wszystko PCC15 i zrobiłem ponownie pomiary PQ311 oraz PQ312, niestety wyniki te same.

Pomiary napięcia PU301:
N.1 3V 50k Ohm
N.2 0V 100k Ohm
N.3 0V 30k Ohm
N.4 0V 30k Ohm
N.14 0V 100k Ohm i rośnie
N.18 20V 5M Ohm i rośnie
N.19 0V 100k Ohm
N.26 0.4V 80k Ohm i rośnie
N.30 0V 80k Ohm i rośnie.

Możliwe że źle wlutowałem układ?
Lub jest on uszkodzony?

Dojechał mi PUZ2 oraz kondensator brakujący.(montować na płytę czy czekamy zanim charger będzie poprawnie pracował?)

Nie mogę namierzyć jeszcze tych koralików feryttowych do kupna.

Wykonaj jeszcze raz te same pomiary na PU301 tylko z podłączonym zasilaczem oraz podpiętą baterią.
Czy po wlutowaniu nowego PU301 płyta uruchamia się na samej baterii?

LukaszBsKrakow napisał(a):Chodzi o element PR324 obok PU301 wydaje mi się że jest uszkodzony bo ma taki jakby wżer na sobie.

Zmierz rezystancję pomiędzy jego wyprowadzeniami jeśli będzie 10Ω to raczej jest OK.

PR324 rezystancja między wyprowadzeniami 390Ω

LukaszBsKrakow napisał(a):Możliwe że źle wlutowałem układ?
Lub jest on uszkodzony?

Jest możliwe że jest wadliwy, ale bardziej prawdopodobne jest to że musi to być ISL95520A. To A musi mieć jakieś znaczenie lecz arkusze danych tych układów są niedostępne dla zwykłych śmiertelników.

LukaszBsKrakow napisał(a):PR324 rezystancja między wyprowadzeniami 390Ω

Trzeba go wymienić 10Ω 5% 1206.

Czy bateria RTC jest sprawna?

Na starym układzie, było ładowanie baterii i laptop startował z baterii również. Teraz nie świeci się dioda ładowania baterii, oraz znikły całkiem napięcia na PQ311 oraz PQ312.
Możliwe że ten PR324 jest uszkodzony i robi takie zamieszanie ?

Zrobiłem pomiary PU301 z podpiętym zasilaczem i baterią i pomiary wyszły takie same jak na samym zasilaczu.

Bateria CMOS 2,98V

Laptop przy tym nowym układzie, jest martwy całkiem.
Nie ładuje, nie startuje, zero reakcji.

LukaszBsKrakow napisał(a):Możliwe że ten PR324 jest uszkodzony i robi takie zamieszanie ?

Teoretycznie jest to możliwe. Bez napięcia jego opór wynosi ~400Ω po podaniu napięcia jego opór może ulegać zmianie i w znaczący sposób ograniczać przepływający przez niego prąd, ale mimo wszystko PU301 powinien zareagować.
Jeśli po wymianie PR324 sytuacja się nie zmieni będzisz musiał zamówić z Chin ISL95520A.

Ok, rozumiem. U mnie PR324 miał rezystancję 390 Ohm, tak jak pisałem wyżej. To czemu wnioskujesz że jest uszkodzony?
Zamawiam PR324 i zobaczymy jaki będzie efekt.
Co do PU301 próbowałem szukać czy występuje gdzieś może na innych płytach głównych w innych laptopach, żeby kupić po prostu płytę na części, ale póki co bez skutku.

LukaszBsKrakow napisał(a):U mnie PR324 miał rezystancję 390 Ohm, tak jak pisałem wyżej. To czemu wnioskujesz że jest uszkodzony?

Nadruk na nim to 100 czyli 10 om, na schemacie również tak jest określony. Pomiar jego rezystancji pokazuje coś innego tzn. że nie trzyma parametrów. Można go zdjąć z płyty i wtedy zmierzyć, jeżeli pomiar pokaże inną wartość niż 10 jest wadliwy.

Ok, dojechał PR324. Wymieniłem okazało się ze stary poza płytą miał ponad 900 Ohm.
Wlutowałem nowy, i na PQ311 na n.1 pojawiło się 3,3V jednak po kilku minutach znikło i nie pojawiło się podobnie.
Niestety dalej charger nie steruje tranzystorami, nawet go poprawiałem bo wydawał mi się lekko krzywo osadzony ale po ponownym ustawieniu było bez efektu.
Jutro wrzucę stary charger i zobaczę jaka będzie reakcja. Może sam PR324 był uszkodzony i charger miał takie dziwne pomiary?
Nie mam pojęcia co jeszcze tam może być nie tak...

Jestem prawie na 100% pewny że trzeba wlutować z rozszerzeniem A, ale nie ten zdjęty z płyty on jest uszkodzony.

LukaszBsKrakow napisał(a):PU301 - rezystancja do masy
N 18 - 0,0 Ohm
N 19 - 2,1 Ohm

Ok rozumiem, w takim razie szukam dalej tego układu.
Dostałem info od znajomego że jest dostępny na ebay, ale muszę to sprawdzić czy na 100% jest to ten z oznaczeniem A na końcu.
Niby wszystko to samo, układy podobne a jednak nie daje potrzebnych napięć na tranzystory.

A mam jeszcze pytanie.
Czyli z gniazda zasilania idzie linia 20V na charger i to właśnie on rozdziela to napięcie na: gniazdo ładowania baterii oraz na : PQ311 oraz PQ312, które są ,,górnym" i ,,dolnym" kluczem zasilającym pozostałe komponenty na płycie ?

Jest jeszcze jedna możliwość po prostu układ który kupiłeś jest niesprawny (uszkodzony).
Charger powinien wystawić napięcie referencyjne w tym przypadku na n.19 jest to napięcie 5V, brak tego napięcia oznacza nieprawidłową jego pracę.
Tu masz opis jak działa chargera post241243.html#p241243 to inny charger, ale zasada działania pozostaje ta sama. Doprowadzone napięcie z zasilacza (lub baterii) na n.18 identyfikacja zasilacza na n.1 (z dzielnika napięcia wynika że poprawne), charger w tym momencie powinien wystawić napięcie referencyjne.

LukaszBsKrakow napisał(a):A mam jeszcze pytanie.
Czyli z gniazda zasilania idzie linia 20V na charger i to właśnie on rozdziela to napięcie na: gniazdo ładowania baterii oraz na : PQ311 oraz PQ312, które są ,,górnym" i ,,dolnym" kluczem zasilającym pozostałe komponenty na płycie ?

Żaden z tych mosfetów nie jest kluczem, ani górnym, ani dolnym, w obwodzie wejściowym stosowane są jako zabezpieczenie przed odwrotną polaryzacją.

Cześć, dojechał moi dawca.
Jednak przy pomiarach chargera musiałem zewrzeć dwie nogi od chargera i niestety spalił się...takie błędy najbardziej demotywuja do dalszej pracy.

Zamawiam z Chin charger.
Problem mam kolejny teraz bo wylutowalem stary charger z mojej płyty ten 20HRZ i nagle jest zwarcie na płycie. Gniazdo zasilania jak wepnę zasilacz to ma 1.4V i skacze a zasilacz słychać jak cyka, nie mam pojęcia co się stało.

Jakieś podpowiedzi jeszcze?
Powoli ręce opadają. Chyba zbyt trudna naprawa mi się trafiła.

LukaszBsKrakow napisał(a):ednak przy pomiarach chargera musiałem zewrzeć dwie nogi od chargera i niestety spalił się...

Na której płycie był obsadzony gdy się spalił na tej co kupiłeś czy na tej co naprawiasz?

LukaszBsKrakow napisał(a):Problem mam kolejny teraz bo wylutowalem stary charger z mojej płyty ten 20HRZ i nagle jest zwarcie na płycie. Gniazdo zasilania jak wepnę zasilacz to ma 1.4V i skacze a zasilacz słychać jak cyka, nie mam pojęcia co się stało.

Czy poprawnie układ został wlutowany? Mam na myśli czy nie został obrócony w inną stronę?

Zmierz rezystancję do masy na n.3 gniazda zasilania, oraz dowolnym wyprowadzeniu PR303.
Zmierz rezystancję pomiędzy n.1-5 PQ311.

LukaszBsKrakow napisał(a):Chyba zbyt trudna naprawa mi się trafiła.

Uważam że prosty układ zasilania nie jest trudny w naprawie pod warunkiem że są dostępne sprawne "części zamienne".

Obsadzony był jeszcze na tej płycie co kupiłem.
Wlutowałem poprawnie, sprawdzałem z boardview. Nawet wylutowałem charger i bez niego też zasilacz cykał i napięcie skakało na n.4 gniazda zasilania. (1,5V-3V)

Rezystancja do masy n.3 gniazda zasilania 67k Ohm

Rezystancja do masy PR303 0,5 Ohm,(chyba mamy winowajcę?)

Rezystancja do masy PQ311 na n.1-5 jednakowo 65k Ohm.

LukaszBsKrakow napisał(a):Rezystancja do masy PQ311 na n.1-5 jednakowo 65k Ohm.

Miałeś zmierzyć pomiędzy n.1-5 (jedna sonda na n.1 druga sonda na n.5), nie do masy.

LukaszBsKrakow napisał(a):Rezystancja do masy PR303 0,5 Ohm,(chyba mamy winowajcę?)

Zmierz rezystancję pomiędzy PR303 i wszystkimi cewkami (jedna sonda cały czas na PR303, drugą skaczesz po cewkach i mierzysz rezystancję) wypisz tylko te poniżej 10kΩ. Jeśli wszystko będzie powyżej 10kΩ na PR303 wykonaj próbę zwarciową opisaną tutaj post5699.html#p5699

Ok, mój błąd już podaje pomiary:

Rezystancja między nogami n.1-5
n.1-2 oraz n.1-3 n.1-5 piszczy cały czas 0,5 Ohm.
n.1-4 65 Ohm.

Rezystancja PR303 a wszystkie cewki...
Pomiar wskazuje w okolicach 1 k Ohm natomiast dwie cewki (PL404 oraz PL402) wskazują po 4k Ohm.
