#1 LENOVO Y540-15IRH -Baterię wykrywa jako Zasilacz


от lukasrz 16 Январь 2025, 13:00
Cześć

Dostałem na serwis laptopa LENOVO Y540-15IR z którym już ktoś walczył. Model płyty to NM-C221 REV 2.0. Laptop po odwrotnym wpięciu baterii przez klienta. Miał wymieniony w innym serwisie KBC oraz charger.


Laptopa można włączyć na samej baterii wtedy pojawia się podczas POST komunikat że nie rozpoznano zasilacza. W Windows pokazuje stan naładowania baterii i ikonka ładowania nawet bez zasilacza, na samej baterii. Po wyłączeniu laptopa świeci się dioda ładowania na pomarańczowo pomimo odpięcia zasilacza czyli tak jakby ładował.

Bateria oryginalna zachowuje się podobnie z tym, że zgłasza się że ma 100% i po wyłączeniu kontrolka świeci na biało bez zasilacza.


ACDET - obecne 2.8V
Dioda PD201 - sprawna
PQ203 - mosfet przełączający sprawny, wymieniałem

Bateria się ładuje. Zasilacz oryginał.
Na płycie brakuje jedynie PD203 zabezpieczającej tuż przy złączu, ale ona przecież nie ma wpływu na działanie detekcji.

Szczerze to przepatrzyłem wszystko i nie wiem co dalej ugryźć. Ktoś przede mną chyba też mocno się nad tym głowił i włożył sporo pracy. Co tu można jeszcze sprawdzić?

Re: LENOVO Y540-15IRH -Baterię wykrywa jako Zasilacz


от Google Adsense [BOT] 16 Январь 2025, 13:00

#2 Re: LENOVO Y540-15IRH -Baterię wykrywa jako Zasilacz


от Lesio23 16 Январь 2025, 15:44
Tam siedzi IT8226E-128? Jeśli tak to czy programowałeś wsad EC+bios?

#3 Re: LENOVO Y540-15IRH -Baterię wykrywa jako Zasilacz


от lukasrz 16 Январь 2025, 16:45
IT-8226E-192-BXA - nie programowałem go, układ ten montował poprzedni serwis. On chyba w tej płycie nie da się zaprogramować. Jedynie udaje mi się zczytać tego IT8176-56 bo on ma połączenie ze złączem KBD, wsad 56kB, ale on jest od klawiatury i podświetlenia kbd

#4 Re: LENOVO Y540-15IRH -Baterię wykrywa jako Zasilacz


от tekort 16 Январь 2025, 16:52
KBC dla tej platformy muszą zostać zaprogramowane prawidłowym wsadem przed wlutowaniem. Albo wylutuj KBC i odeślij go do ponownego programowania, jednak uważam że KBC tu zastosowane ma niewłaściwy rozmiar. Powinieneś mieć IT8226E-128 BXA, masz 192.

Teoretycznie powinno to działać, ale ktoś opisywał też przypadek na forum że przez błędny rozmiar pamięci w układzie KBC sprzęt nie działał prawidłowo.

#5 Re: LENOVO Y540-15IRH -Baterię wykrywa jako Zasilacz


от lukasrz 16 Январь 2025, 17:40
Wlutowałem spowrotem oryginalny KBC, który dostałem w woreczku z serwisu. Bez zmian, laptop działa, ale problemy z baterią są dalej więc ktoś wymienił sprawny KBC.

Dalej baterię wykrywa jako zasilacz.

#6 Re: LENOVO Y540-15IRH -Baterię wykrywa jako Zasilacz


от Vogelek23 16 Январь 2025, 17:44
lukasrz писал(а):ACDET - obecne 2.8V
Tak masz na samej baterii? Jeśli tak, to zmierz napięcia do masy na bramkach i źródłach PQ201 oraz PQ202.

#7 Re: LENOVO Y540-15IRH -Baterię wykrywa jako Zasilacz


от lukasrz 16 Январь 2025, 18:00
Przepraszam. Nie napisałem dokładnie.

2.8V jest na zasilaczu, z baterią 0V.

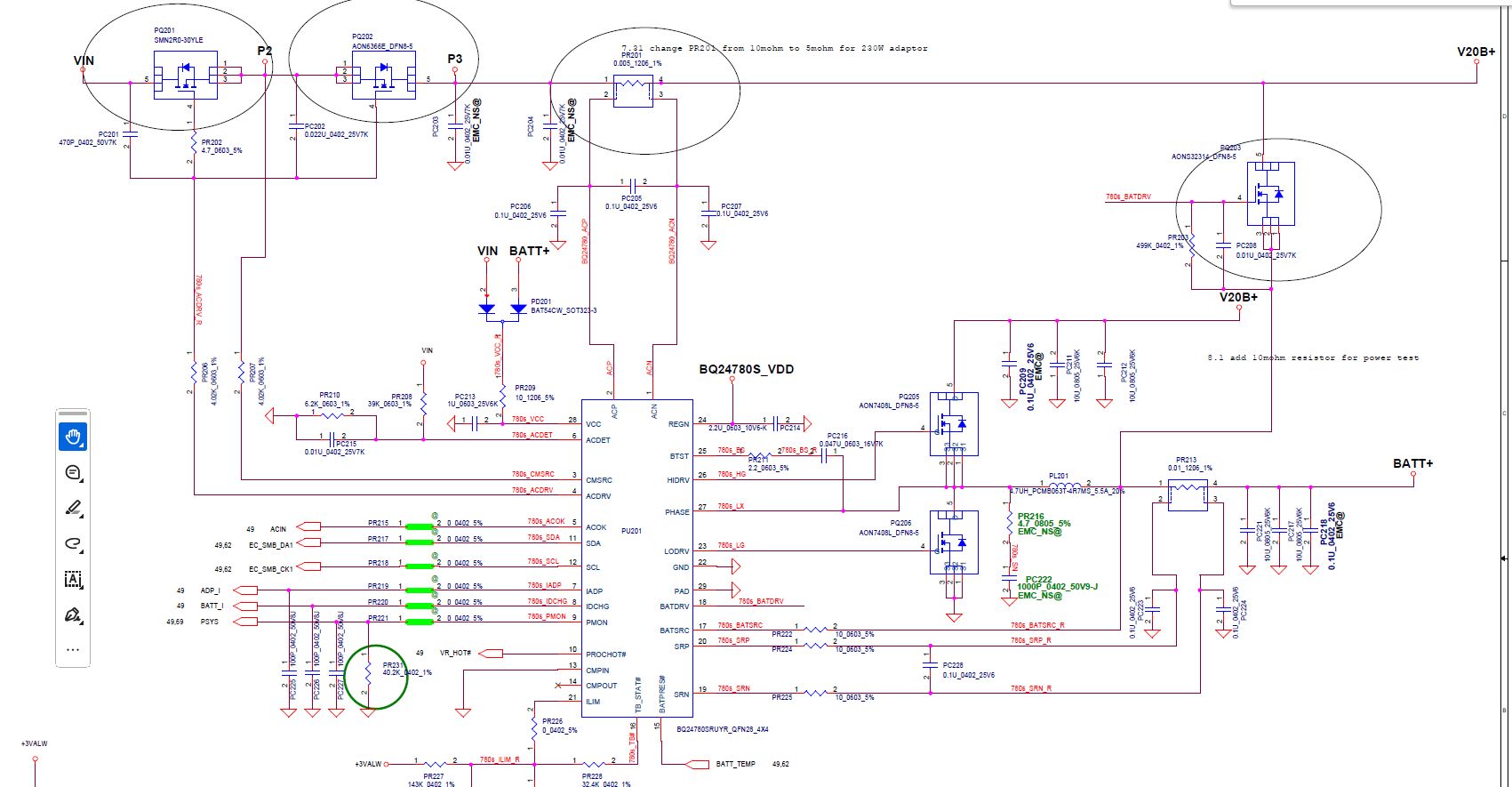

#9 Re: LENOVO Y540-15IRH -Baterię wykrywa jako Zasilacz


от lukasrz 17 Январь 2025, 11:46
3 - 20.5V
4 - 26.3V
5 - 0.3V ??? why so low?
6 - 2.78V
11 - 3.28V
12 - 3.29V
24 - 5.95V
25 - 5.6V
28 - 20.2V

#10 Re: LENOVO Y540-15IRH -Baterię wykrywa jako Zasilacz


от Vogelek23 17 Январь 2025, 11:50
lukasrz писал(а): 5 - 0.3V ??? why so low?
Zmierz napięcia do masy na obu wyprowadzeniach rezystora pull-up RE42. Dodatkowo, zmierz napięcie do masy na bramce PQ203 oraz na bramkach i źródłach PQ201 i PQ202 przy zasilaniu tylko z baterii.

#11 Re: LENOVO Y540-15IRH -Baterię wykrywa jako Zasilacz


от lukasrz 17 Январь 2025, 11:56
3,26V po obu stronach, noga 108 KBC tez 3,26V

#12 Re: LENOVO Y540-15IRH -Baterię wykrywa jako Zasilacz


от Vogelek23 17 Январь 2025, 12:01
Zmierz przejście pomiędzy pinem 5 chargera PU201 a pinem 108 kontrolera KBC. I nie cytuj w całości postu, widocznego "piętro wyżej".

#13 Re: LENOVO Y540-15IRH -Baterię wykrywa jako Zasilacz


от lukasrz 17 Январь 2025, 12:11
sorki,


Brak przejścia, ponad 3M Ohm. Brak PR215 w tej wersji płyty. Upalona via? Zostaje drut puścić do RE94?(też w tej wersji płyty go nie ma, jest normalnie scieżka)

#14 Re: LENOVO Y540-15IRH -Baterię wykrywa jako Zasilacz


от Vogelek23 17 Январь 2025, 12:18
lukasrz писал(а):Brak PR215 w tej wersji płyty
Pewnie jest, tylko jako ścieżka. Zamieść wyraźne zdjęcie chargera PU201.

#15 Re: LENOVO Y540-15IRH -Baterię wykrywa jako Zasilacz


от lukasrz 17 Январь 2025, 12:22

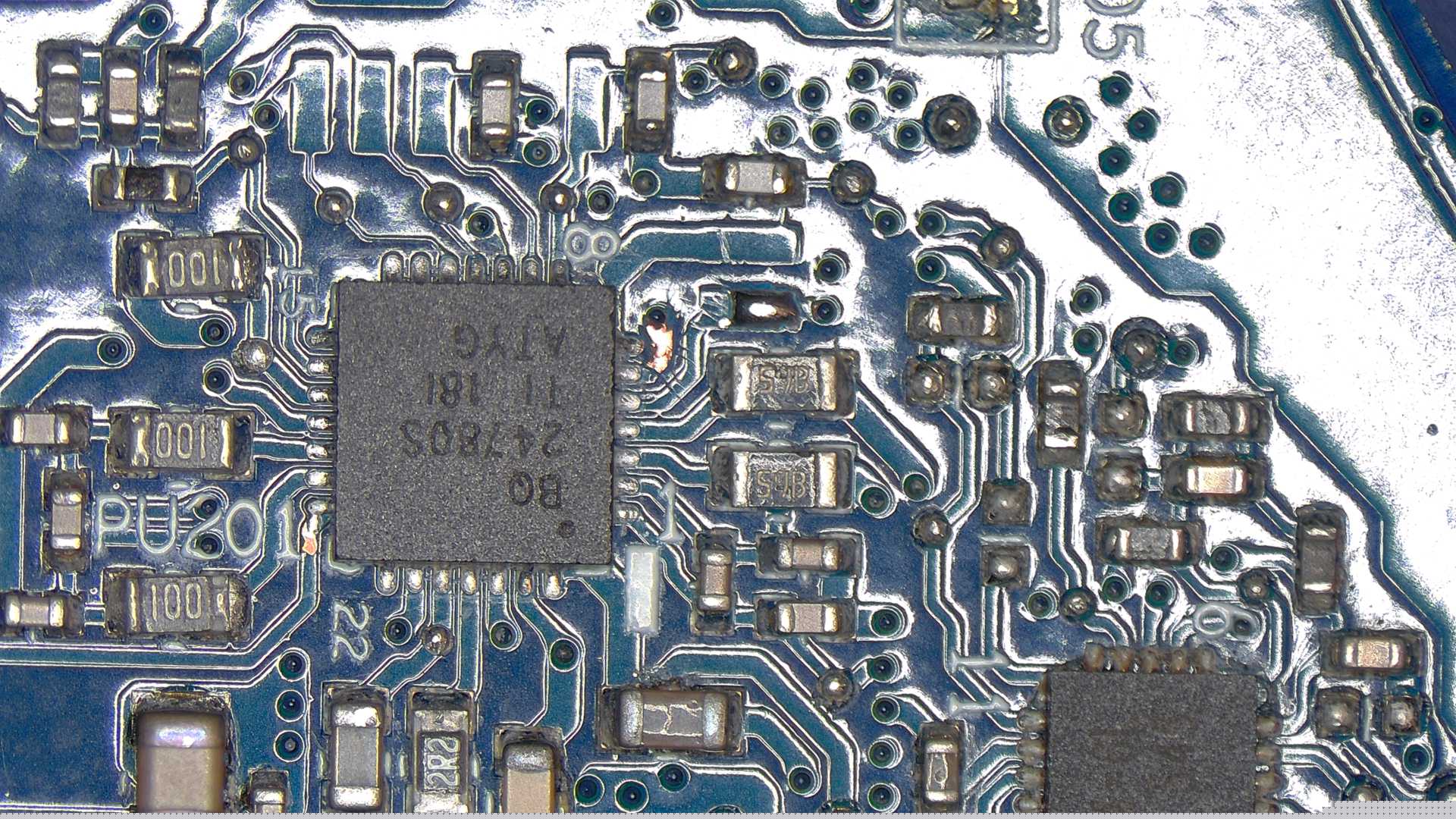

Psiknięte IPA, żeby lepiej było widać.

Takie może być? Trochę podrapane ścieżki, wiem kicha, ale ni wszystko to moja sprawka ;] Wolałem zmierzyć ciut dalej niż na nodze.


Pocynowałem ścieżkę od 5 pin, żeby drut puścić do KBC, bo chyba nic innego nie zostaje?


#16 Re: LENOVO Y540-15IRH -Baterię wykrywa jako Zasilacz  [РЕШЕНО]


от Vogelek23 17 Январь 2025, 12:56
Zaznaczyłem PR215 czerwoną ramką. Jest to po prostu pogrubiona ścieżka o kształcie prostokąta.

Zdrap trochę soldermaski z tego PR215, po czym zmierz rezystancję pomiędzy tą ścieżką a punktem, zaznaczonym poniżej na żółto. Jeśli nie ma przejścia, to musisz połączyć te dwa punkty kynarem.

#17 Re: LENOVO Y540-15IRH -Baterię wykrywa jako Zasilacz


от lukasrz 17 Январь 2025, 14:46
Dokładnie tak mierzyłem, brak przejścia było.

Puściłem drut od PR215 do żółtego punktu, dokładnie nieco niżej do RE94 gdzie mamy prostokątną ścieżkę i teraz laptop działa prawidłowo.

Dzięki wielkie za pomoc, nie spodziewałbym się takich uszkodzeń. Duża dawka wiedzy i doświadczenia.
