#1 Lenovo Y580 LA-8002P REV: 1A działa na zasilaczu i baterii lecz jej nie ładuje

przez psikus123 • 23 stycznia 2020, 11:42
Lenovo Y580 LA-8002P REV: 1A

EC KB9012
Charger BQ737

Laptop działa poprawnie na zasilaczu, baterii i na zasilaczu z baterią lecz jej nie ładuje.
W systemie jest komunikat (podłączony) jak jest wpięty zasilacz % stoją.
% spadają przy pracy na samej baterii.
Batterymon identyfikuje prawidłowo baterię.
Bateria sprawdzona w innym laptopie jak i z inna sprawną baterią jest takie samo zachowanie.
Po podłączeniu zasilacza z baterią pobór na chwilę jest 0,014A (słychać ciche cyknięcie) i po chwili spada do 0,002A
BQ737 wymieniony profilaktycznie

Napięcia złączu baterii z baterią \ bez baterii
1 12V\1,8V
2 12V\1,8V
3 3,3V \3,3V
4 3,3V \3,3V
5 1,9V \ 3,3V
6-7 GND


Napięcia na BQ737 z baterią i zasilaczem
1 12V
2 12V
3 0V
4 1,15
5 0V
6 2,8V
7 0V
8 3,3V
9 3,3V
10 1,3V
11 1,28V
12 12V
13 12V
14 0V
15 0V
16 6V
17 12V
18 12V
19 12V
20 19,5V

PQ 310 i 312 sprawne sprawdzone testerem
Proszę kolegów o pomoc w naprowadzeniu mnie na właściwy trop

Re: Lenovo Y580 LA-8002P REV: 1A działa na zasilaczu i baterii lecz jej nie ładuje

przez Google Adsense [BOT] • 23 stycznia 2020, 11:42

#2 Re: Lenovo Y580 LA-8002P REV: 1A działa na zasilaczu i baterii lecz jej nie ładuje

przez rager24 • 23 stycznia 2020, 12:11
Jaki jest stan naładowania baterii? Nie ma czasami włączonej ochrony zdrowia baterii? Można to włączyć w energy management lub czasami w biosie i nie będzie ładować baterii powyżej 60 procent. Zasilacz oryginalny?

#3 Re: Lenovo Y580 LA-8002P REV: 1A działa na zasilaczu i baterii lecz jej nie ładuje

przez psikus123 • 23 stycznia 2020, 12:16
Bateria ma na tą chwilę 89% (jak było 50% też nie ładował) zasilacz serwisowy gniazdo 2 pin Nie ładuje przy wyłączonym laptopie widać po braku poboru prądu 0,002A

#4 Re: Lenovo Y580 LA-8002P REV: 1A działa na zasilaczu i baterii lecz jej nie ładuje

przez rager24 • 23 stycznia 2020, 12:21
Podaj napięcia z PQ301 i PQ302. Na pinie 1 i 2 BQ24737 powinno być 19V a jest 12V.

#5 Re: Lenovo Y580 LA-8002P REV: 1A działa na zasilaczu i baterii lecz jej nie ładuje

przez psikus123 • 23 stycznia 2020, 12:31
rager24 napisał(a):Podaj napięcia z PQ301 i PQ302. Na pinie 1 i 2 BQ24737 powinno być 19V a jest 12V.

Pomiar z zasilaczem i baterią
PQ301
1-3 19,5V
4 19,5V
5-8 20V

PQ302

1-3 19V
4 19,5V
5-8 12V

Pomiar z zasilaczem
PQ301
1-3 20V
4 1,6V
5-8 20V

PQ302

1-3 20V
4 1,6V
5-8 20V

#6 Re: Lenovo Y580 LA-8002P REV: 1A działa na zasilaczu i baterii lecz jej nie ładuje

przez rager24 • 23 stycznia 2020, 12:36
Sprawdź oba tranzystory czy nie mają przebić między D, S i G. Na bramkach powinno być ok 8,3V.

#8 Re: Lenovo Y580 LA-8002P REV: 1A działa na zasilaczu i baterii lecz jej nie ładuje

przez psikus123 • 23 stycznia 2020, 13:46
rager24 napisał(a):Sprawdź oba tranzystory czy nie mają przebić między D, S i G. Na bramkach powinno być ok 8,3V.


Sprawdzone testerem - sprawne

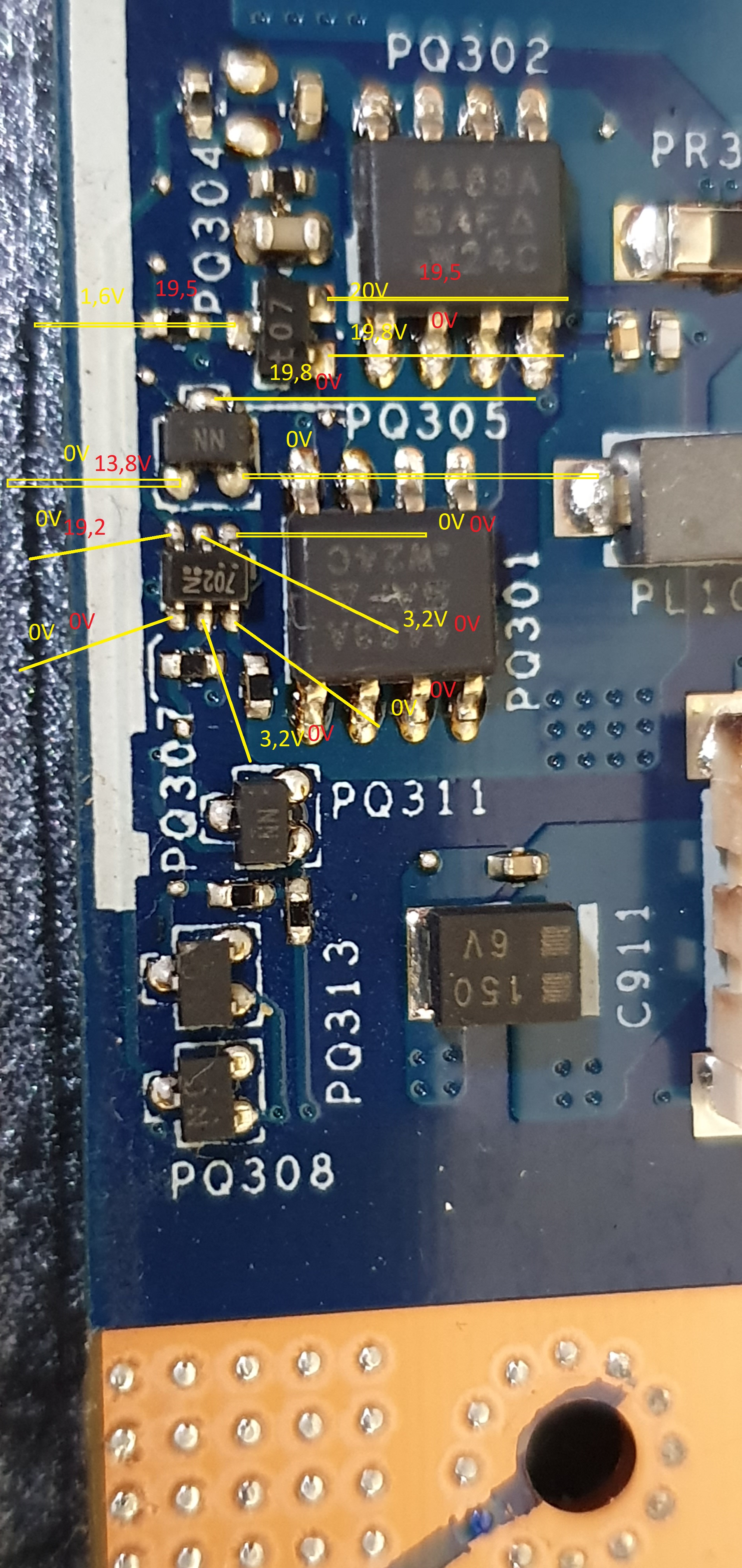

Machine napisał(a):Measure the voltages on all pins of PQ304, PQ305, PQ307.


Jak na foto kolor żółty bez baterii czerwony z baterią
Obrazek

#9 Re: Lenovo Y580 LA-8002P REV: 1A działa na zasilaczu i baterii lecz jej nie ładuje

przez psikus123 • 24 stycznia 2020, 14:15
Ma ktoś jakiś pomysł na diagnozę tej płyty.
Będę ogromnie wdzięczny

#11 Re: Lenovo Y580 LA-8002P REV: 1A działa na zasilaczu i baterii lecz jej nie ładuje

przez psikus123 • 24 stycznia 2020, 16:13
Jest to pomiar z podłączonym zasilaczem bez baterii, laptop wyłączony.

#12 Re: Lenovo Y580 LA-8002P REV: 1A działa na zasilaczu i baterii lecz jej nie ładuje

przez Machine • 24 stycznia 2020, 16:57
Measures the voltages on pins 1, 4, 8 of PQ303 with and without the battery connected (power supply connected).
Measures the voltages on pins 1, 5, 6, 8, 9, 15, 16, 17, 16, 20 of PU301 (with and without the battery connected and power supply connected).

#13 Re: Lenovo Y580 LA-8002P REV: 1A działa na zasilaczu i baterii lecz jej nie ładuje

przez psikus123 • 25 stycznia 2020, 11:50
Dziękuję Machine za zainteresowanie


Laptop podłączony tylko pod zasilacz
PQ303
1 20V
4 19,6V
8 2,38V

PU301
1-20V
5-0
6-2,8V
8-3,3V
9-3,3V
15-0v
16-6v
17-5,8V
18-2,39V
19-2,39V
20-20V




Laptop podłączony pod zasilacz serwisowy z baterią

PQ303
1 12V
4 3,8V
8 12V

PU301
1-12V
5-0
6-2,8V
8-3,3V
9-3,3V
15-0v
16-6v
17-11,7V
18-12V
19-12V
20-19,5V

#14 Re: Lenovo Y580 LA-8002P REV: 1A działa na zasilaczu i baterii lecz jej nie ładuje

przez Machine • 25 stycznia 2020, 12:36

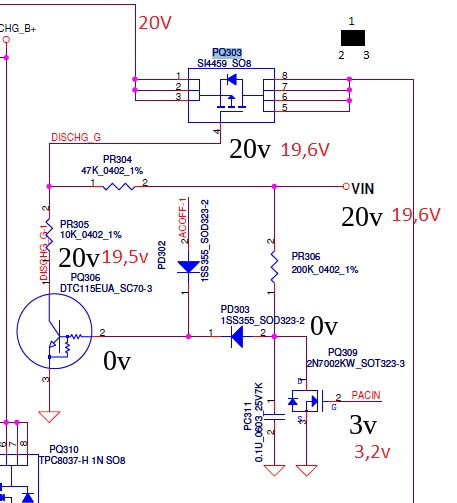

PQ303 does not work properly.
In the drawing I have inserted the correct voltages that you need to measure (with only the power supply connected).
Tell me what does not match (PQ306, PQ309, D306 may be faulty).

Obrazek

#15 Re: Lenovo Y580 LA-8002P REV: 1A działa na zasilaczu i baterii lecz jej nie ładuje

przez psikus123 • 27 stycznia 2020, 12:30
Dzień dobry po weekendzie
Naniosłem na zdjęcie poprawki moich napięć, podłączony tylko zasilacz serwisowy napięcie ustawione na 20V.
W prawym górnym rogu ikonka jak liczę piny.
Obrazek
Napięcia 0V się zgadzają

#16 Re: Lenovo Y580 LA-8002P REV: 1A działa na zasilaczu i baterii lecz jej nie ładuje

przez Vogelek23 • 27 stycznia 2020, 15:12
To nanieś jeszcze napięcia z podłączoną baterią i zasilaczem, bo to w takim scenariuszu jest problem. Wyłączanie PQ301 i PQ302 gdy jest podłączona bateria, pomimo, iż podłączony jest także zasilacz, nie jest poprawnym stanem pracy tej płyty.

#18 Re: Lenovo Y580 LA-8002P REV: 1A działa na zasilaczu i baterii lecz jej nie ładuje

przez Vogelek23 • 27 stycznia 2020, 16:08
Machine napisał(a):Are these measurements with power supply and battery connected correct?
No, they are incorrect (I mean they should not be as provided and they are only correct if no PSU is connected).

#19 Re: Lenovo Y580 LA-8002P REV: 1A działa na zasilaczu i baterii lecz jej nie ładuje

przez psikus123 • 27 stycznia 2020, 16:13
Dziękuję za włączenie się do tematu.
Na zielono naniosłem napięcia podłączony zasilacz z baterią.
Jeżeli bateria jest wpięta i w momencie podłączenia zasilacza serwisowego pobór prądu jest 0,014 A po sekundzie słychać "cyk" i pobór spada do 0,002A
Obrazek
Tak Machine te pomiary są pewne

#20 Re: Lenovo Y580 LA-8002P REV: 1A działa na zasilaczu i baterii lecz jej nie ładuje

przez Vogelek23 • 27 stycznia 2020, 16:47
Proszę jeszcze zmierzyć napięcie do masy na anodzie PD302 (podłączony zasilacz i bateria).
