#1 MacBook Pro A1502 brak obrazu

przez kamil1986 • 21 marca 2023, 18:41
Laptop reaguje na włącznik chwile po wciśnięciu przycisku power, słychać dźwięk podczas uruchomiania się, niestety ekran pozostaje czarny. Po oględzinach płyty głównej znalazłem lekką korozje wokół układu U8330. korozja została usunięta oraz elementy wokół układu przelutowane wraz z samym układem U8330. Niestety bez żadnych efektów matryca dalej pozostaje czarna.

Laptop:MacBook Pro A1502
Płyta : 820-4924-A

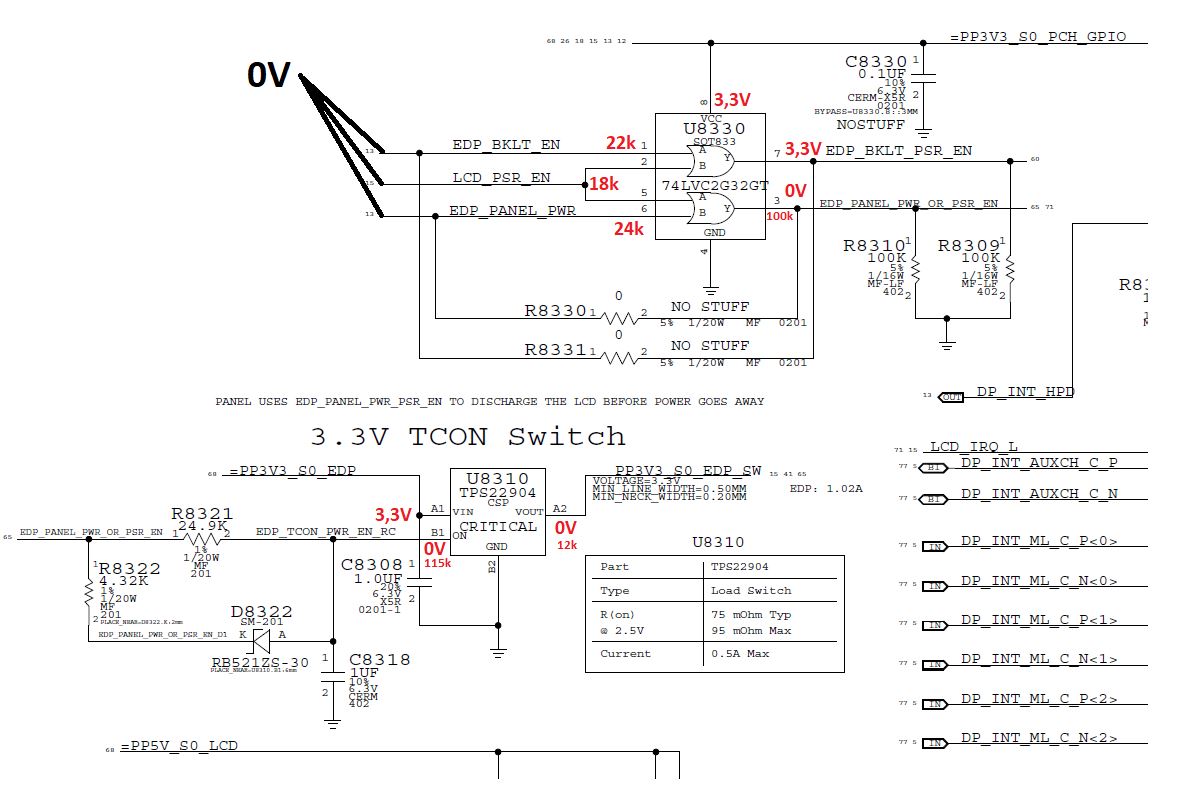

Poniżej pomiary naniesione na schemat. Płyta podpięta do zasilacza serwisowego bez podłączonej matrycy. Pomiary rezystancji oczywiście na odpiętym zasilaczu.
Obrazek

Re: MacBook Pro A1502 brak obrazu

przez Google Adsense [BOT] • 21 marca 2023, 18:41

#2 Re: MacBook Pro A1502 brak obrazu

przez Vogelek23 • 21 marca 2023, 19:45
Sprawdź gniazdo LVDS i jego okolice na płycie. Sprawdź, czy wtyk kabla LVDS nie jest skorodowany lub uszkodzony mechanicznie. Przyłóż światło od tyłu matrycy (świecąc wprost w półprzezroczyste logo) i sprawdź, czy po usłyszeniu "gongu" matryca się polaryzuje i pojawia się na niej logo.

#3 Re: MacBook Pro A1502 brak obrazu

przez kamil1986 • 21 marca 2023, 20:08
Sprawdziłem wtyk wygląda dobrze, nie skorodowany brak jakichkolwiek uszkodzeń. Okolice gniazda też wyglądają prawidłowo. Co do matrycy to brak jakiejkolwiek reakcji nie polaryzuje się ani nic na niej nie widać przykładając światło. Sprawdziłem to już na samym początku zapomniałem dodać w pierwszym pości. Czujnik zamknięcia klapy też sprawdzony działa prawidłowo, sygnał SMC_LID w stanie niskim po zamknięciu klapy, 3,42V po otwarciu. Również brak jakiegokolwiek napięcia na cewce L7710, oraz brak napięcia PPVOUT_S0_LCDBKLT podejrzewam że to podświetlenie matrycy. Co do historii laptopa to nie był zalany działał prawidłowo i po prostu przestał wyświetlać obraz.

#4 Re: MacBook Pro A1502 brak obrazu

przez Vogelek23 • 22 marca 2023, 00:03
Sprawdź, czy laptop wyświetla cokolwiek na zewnętrznym monitorze (przez HDMI), ale wykonaj to w dwóch turach - z podłączonym oraz z odłączonym ekranem wbudowanym. Pamiętaj, aby przed odłączeniem ekranu od płyty całkowicie odpiąć zasilanie (bateria i zasilacz) i odczekać około 1 minuty na rozładowanie się pojemności.

#5 Re: MacBook Pro A1502 brak obrazu

przez kamil1986 • 22 marca 2023, 18:44

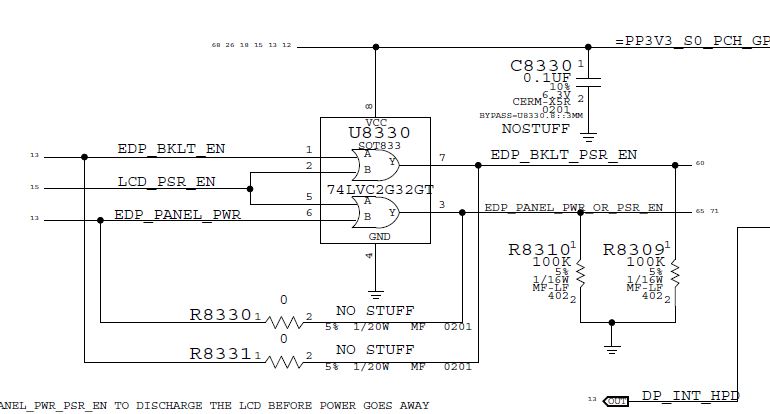

Udało się uruchomić laptopa. Problemem był układ U8330, ominąłem układ wstawiając rezystory R8330 oraz R8331 ponieważ nie posiadam takiego układu na stanie aby go podmienić, po ominięciu układu i laptop zaczął wyświetlać obraz. Czy mogę pozostawić rezystory na swoim miejscu bez układu U8303.

Obrazek

#6 Re: MacBook Pro A1502 brak obrazu  [ROZWIĄZANY] 

przez Vogelek23 • 22 marca 2023, 20:33

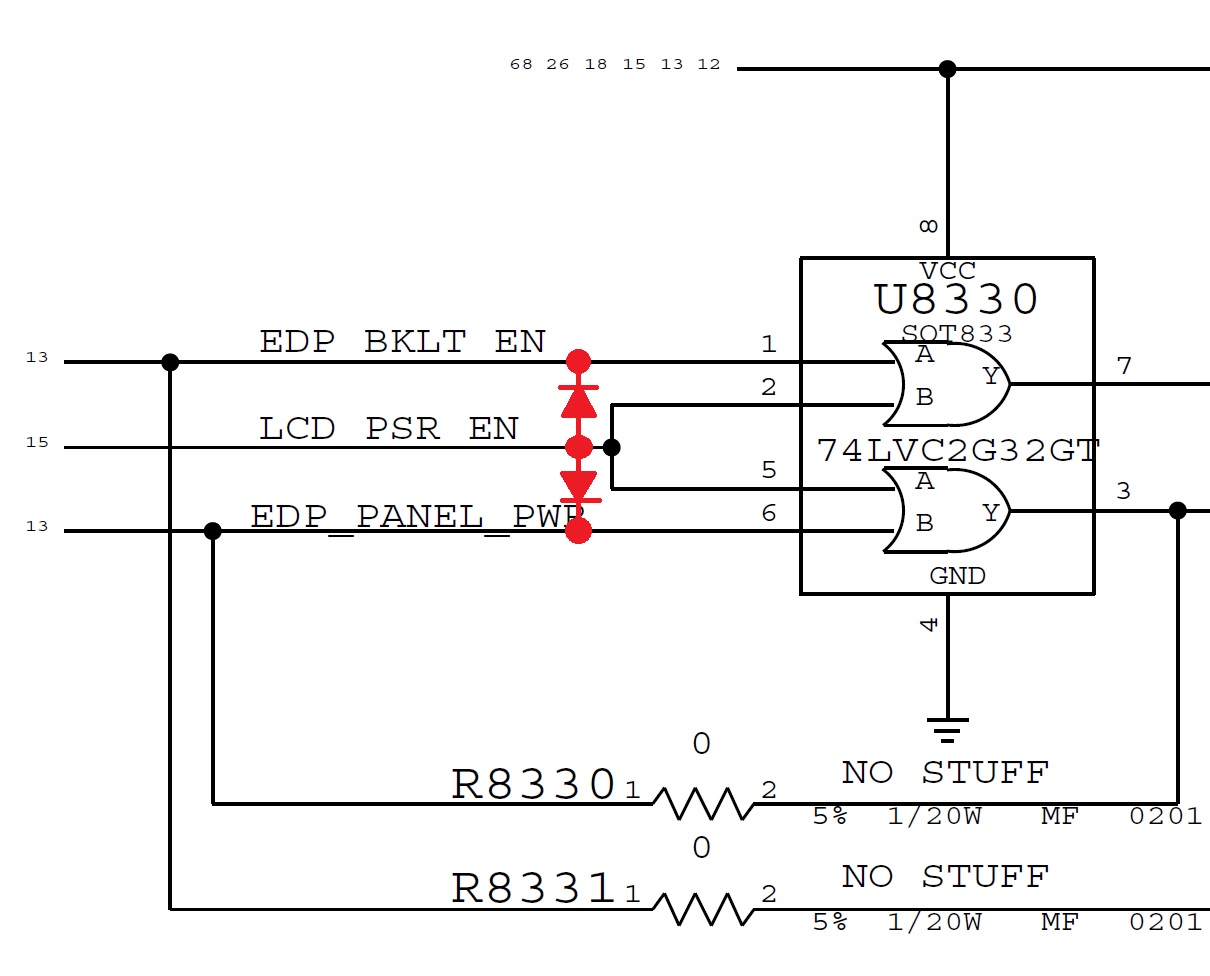

Tak, możesz, ale pod warunkiem, że wlutujesz dodatkowo dwie diody Schottky'ego zgodnie z załączonym schematem - nie do końca wiadomo, kiedy sygnał LCD_PSR_EN jest wykorzystywany, więc w określonych przypadkach ekran może się nie włączyć poprawnie bez tej modyfikacji.
Obrazek

#7 Re: MacBook Pro A1502 brak obrazu

przez kamil1986 • 21 kwietnia 2023, 23:42
Wymiana układu U8330 rozwiązała problem. Laptop działa prawidłowo.

Re: MacBook Pro A1502 brak obrazu

przez Google Adsense [BOT] • 21 kwietnia 2023, 23:42
