#1 MB | ASUS STRIX Z270E GAMING rev. 1.02 | płyta nie startuje

by DeLLteK • 26 June 2022, 19:50
Witam to mój pierwszy post na tej stronie tak więc proszę o wyrozumiałość ;)

Posiadam płytę główna ASUS STRIX Z270E GAMING którą kupiłem na allegro w stanie nieznanym.
Po podłączeniu do zasilacza wstawienia procesora oraz ramu, (socket procesora w stanie bardzo dobrym)
Płyta nie reaguje na PWR_SW, procesor ani chipset nic się nie nagrzewa czy przegrzewa...

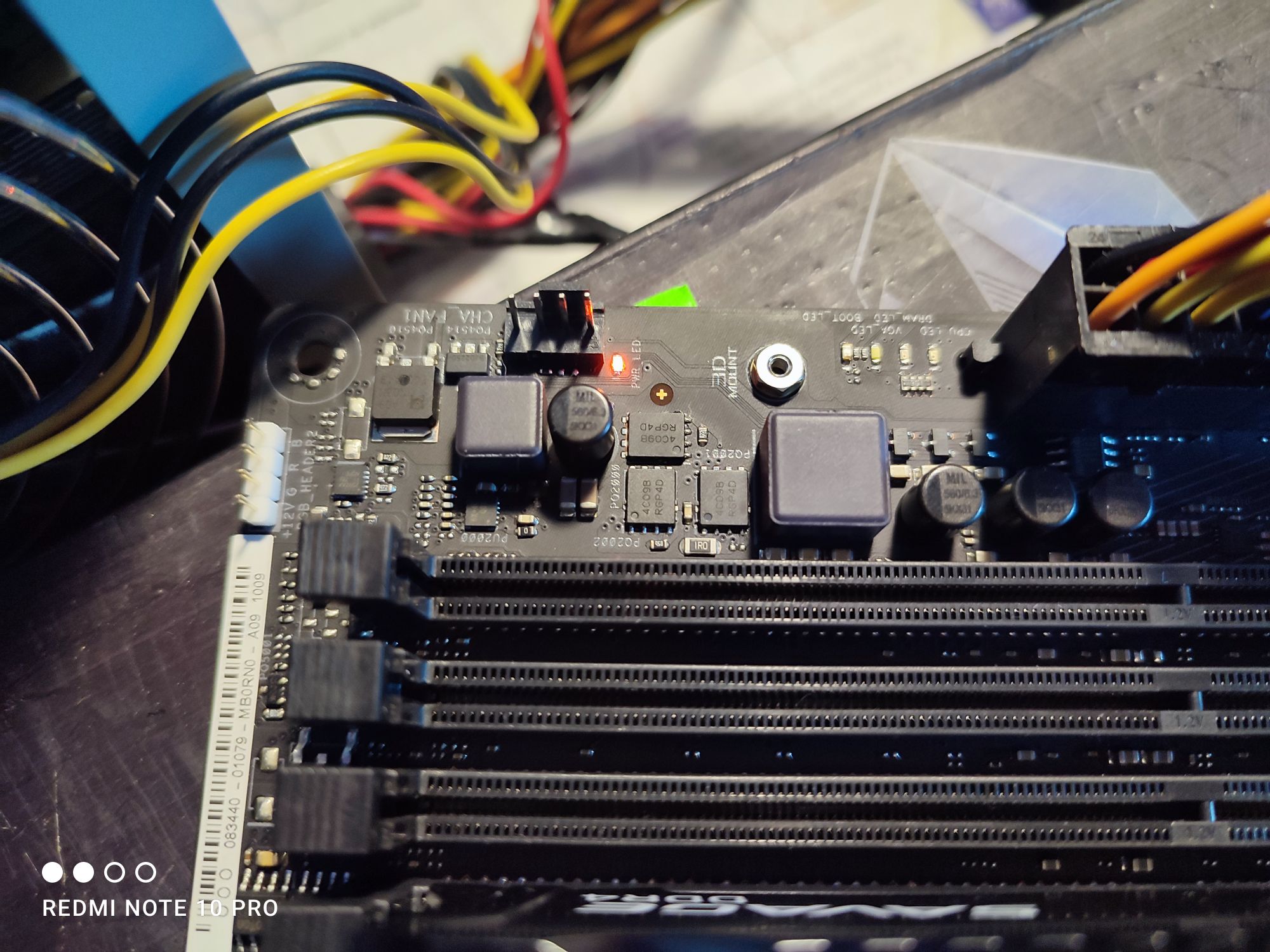

Świeci się natomiast dioda PWR_LED na czerwono oraz podświetlenie płyty (przy gniazdach I/O)

Wizualnie na płycie nic nie widać, sprawdziłem czy nie ma zwarcia na wtyczce CPU 2x4pin oraz ATX 24pin również mosfety na seksji zasilania cpu są w normie brak zwarć...
resetowanie biosu zworką miało miejsce i nic nie pomaga :v

Na tym kończy się moja wiedza jeśli chodzi o podstawową diagnostykę dlatego mam nadzieję że bardziej doświadczone osoby pomogą mi w rozwiązaniu usterki...
Pozdrawiam DeLLteK

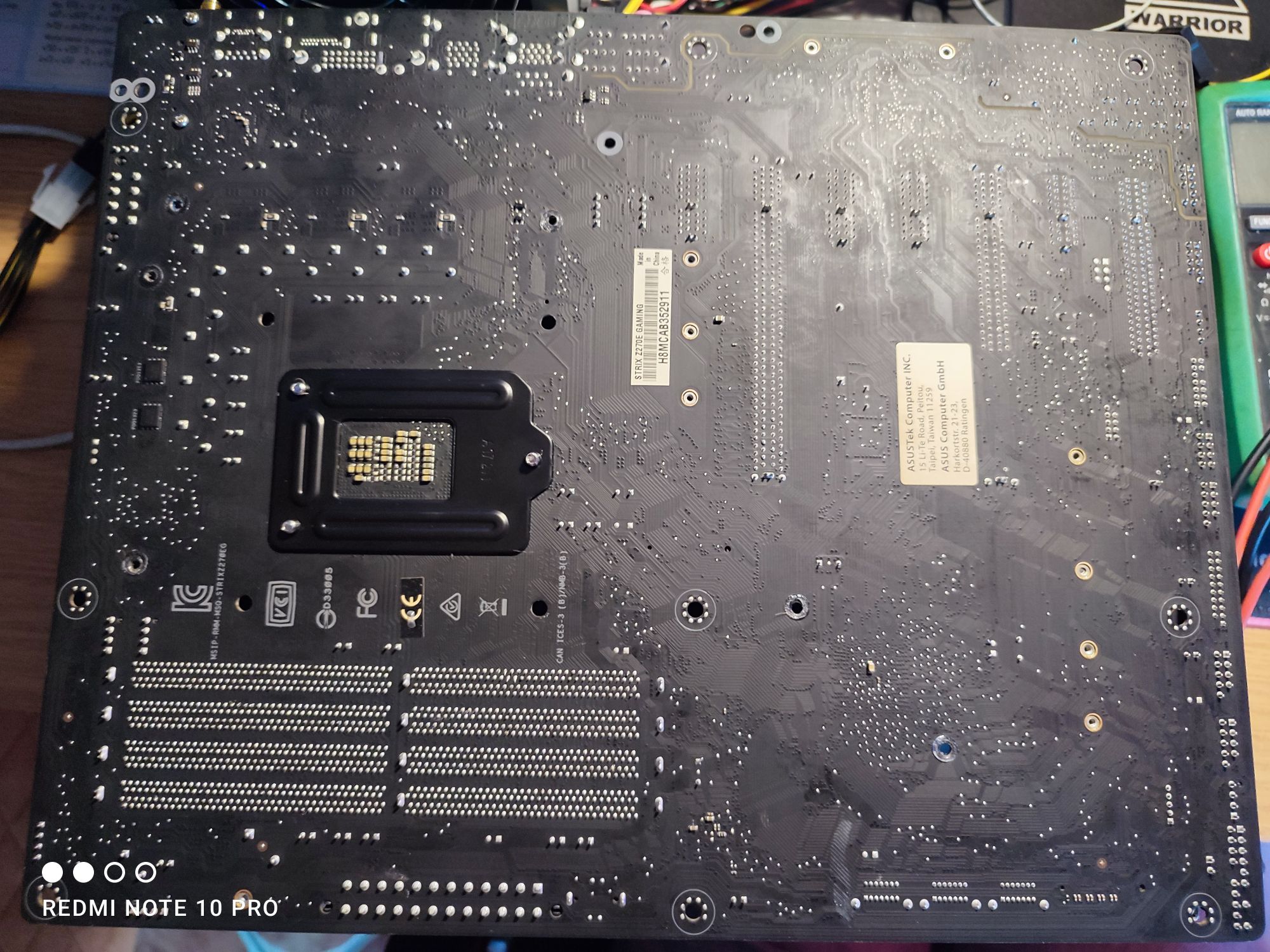

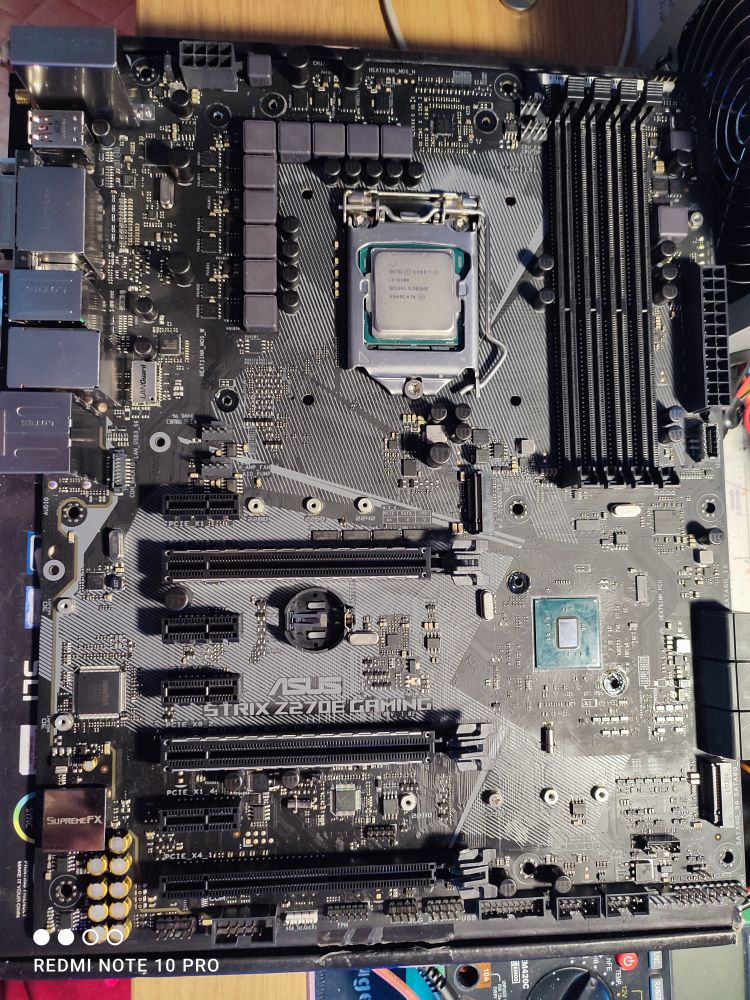

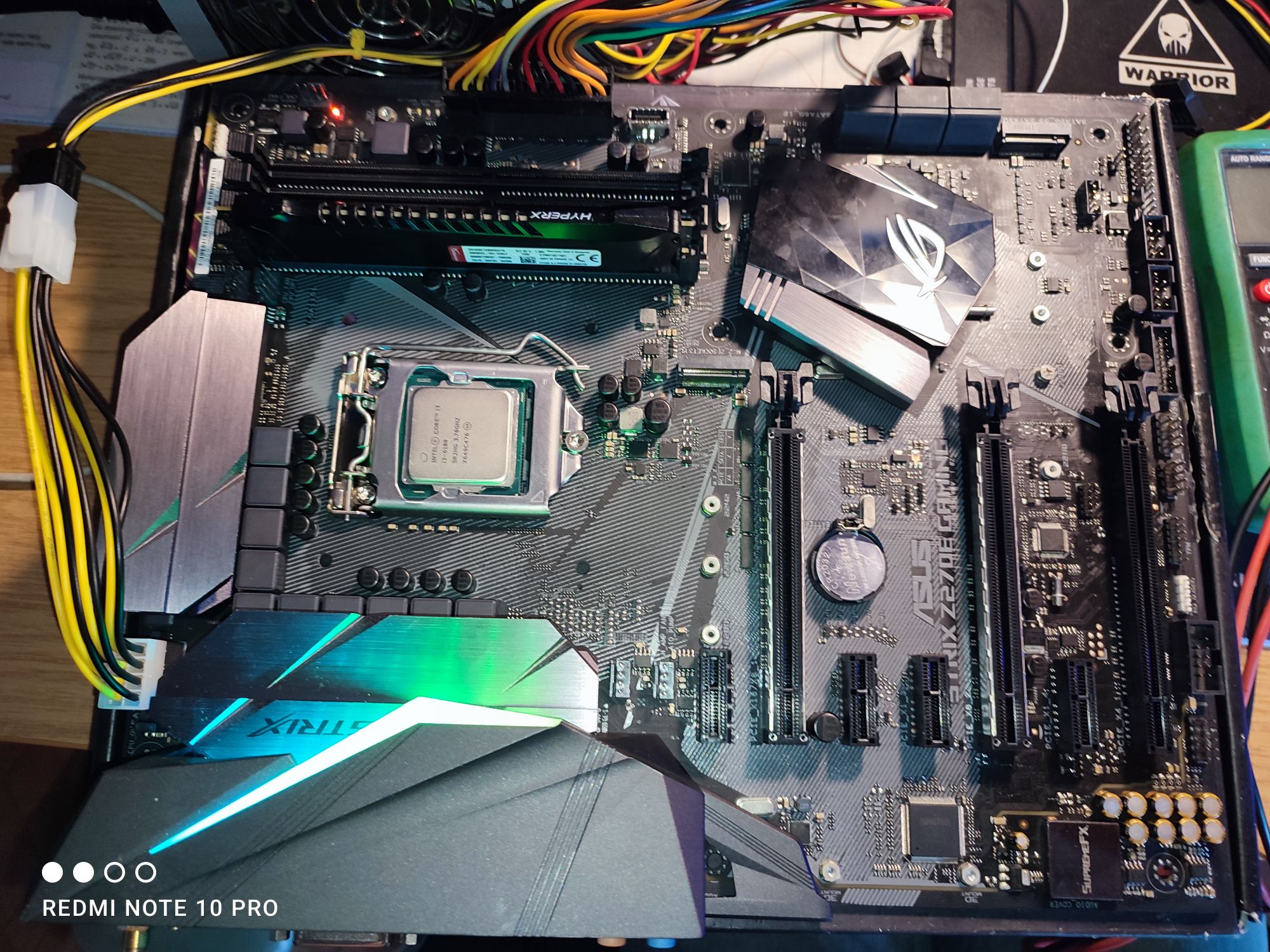

zdjęcia:
[20:49]
[20:49]
[20:49]

Re: MB | ASUS STRIX Z270E GAMING rev. 1.02 | płyta nie startuje

by Google Adsense [BOT] • 26 June 2022, 19:50

#2 Re: MB | ASUS STRIX Z270E GAMING rev. 1.02 | płyta nie startuje

by Vogelek23 • 27 June 2022, 13:02
Próbowałeś zacząć od rzeczy najprostszej, czyli programowania BIOS? Jeśli nie, to trzeba wykluczyć tę podstawową rzecz.

#3 Re: MB | ASUS STRIX Z270E GAMING rev. 1.02 | płyta nie startuje

by DeLLteK • 27 June 2022, 17:25
Vogelek23 wrote:Próbowałeś zacząć od rzeczy najprostszej, czyli programowania BIOS? Jeśli nie, to trzeba wykluczyć tę podstawową rzecz.


Witam tak programowałem bios przed wgraniem nowego wsadu spisałem dane dzięki programu FD44Editor który obsługuje płyty asus'a i jest wersja GbE oraz ME version ale wydaje mi się że "primary lan mac" nie jest prawidłowy oraz "UUID"
Natomiast "DTS key" oraz MBSN brakuje... jest jakiś sposób aby wpisać tu dane które będą prawidłowe? Albo czy są ważne czy płyta włączy się bez tych danych? (mogę wysłać screena danych)
posiadam programator CH341A_C i nowe kości winbonda (W25Q128FV)

Chciaż mi się wydaje że jeśli jest uszkodzony bios to płyta startuje choć 1/2 sekundy albo jest bootloop. natomiast w mojej sytuacji totalna cisza.
