Monitor Dell 2209WAF - No Power and LED Off

Witajcie

Mój pierwszy monitor w naprawie,więc prosze o wyrozumiałość i dobre rady.
Po podłączeniu zasilania,monitor nie uruchamia się i nie daje znaku życia.
Monitor nie był wcześniej otwierany,brak śladów zalania.

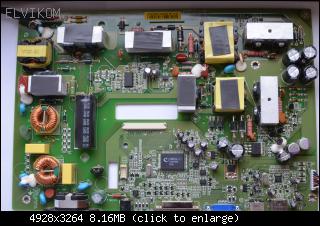

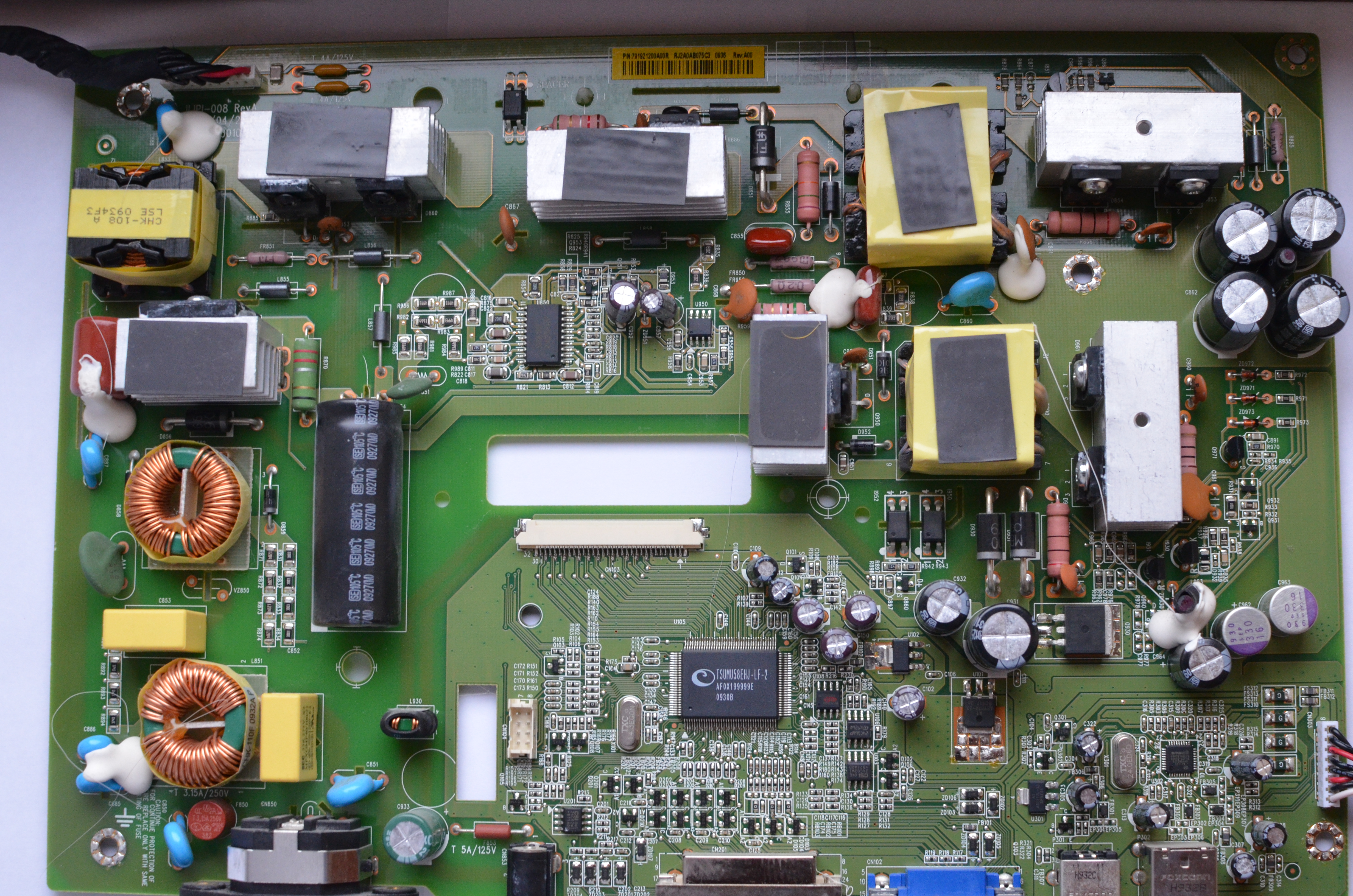

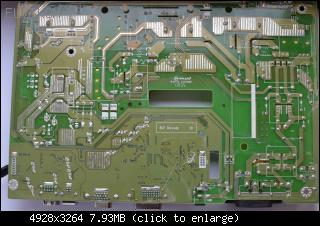

94V0 E157925

Według trouble shooting sprawdziłem napięcia względem masy (płyta rozbrojona):

L852 ~ 4V (powinno być DC16V)
L851 ~ 4V (powinno być DC5V)

C854 - 407V (powinno być w zakresie od 127V do 339V)

U850
n.8 - 124V (powinno być 354V).Sprawny RT850 i F850
n.5 - 125V (powinno być 18.2V). Sprawny R853.

amstel napisał(a):Według trouble shooting sprawdziłem napięcia względem masy (płyta rozbrojona):

L852 ~ 4V (powinno być DC16V)
L851 ~ 4V (powinno być DC5V)

Źle mierzysz - elementy L851 i L852 to filtry EMI i są na potencjale sieci (więc obowiązkowo należy zachować szczególną ostrożność) i mierzysz na nich napięcie przemienne na poziomie ~230V (nie względem masy)

amstel napisał(a):C854 - 407V (powinno być w zakresie od 127V do 339V)

Takie napięcie jest jak najbardziej prawidłowe - ta przetwornica zawiera układ PFC "podbijający" napięcie około 320V za mostkiem D850 (na C874) do około 410V.

amstel napisał(a):n.8 - 124V (powinno być 354V).Sprawny RT850 i F850

Te elementy (podobnie jak filtry EMI) są na potencjale sieci - mierząc względem masy przetwornicy otrzymasz właśnie taki wynik.
Poza tym wiadomo że RT850 i F850 są sprawne, ponieważ masz prawidłowe napięcie na C854.

Więc wiadomo już, że układ PFC pracuje prawidłowo. U850 na razie zostaw w spokoju - to właśnie układ PFC oraz przetwornica +24V zasilająca inwerter.
Zajmij się przetwornicą U950 (pomierz napięcia na jej wyprowadzeniach) - ona produkuje napięcia potrzebne do startu monitora.
I przede wszystkim sprawdź czy masz jakiekolwiek napięcie w linii +5V_PI (oraz po odłączeniu zasilania opór tej linii względem masy)

Faktycznie,przepraszam,źle mierzyłem.
Dziękuje amorphe za wyjaśnienie.

Pomiary U950 LD7575 (względem jego 4 nóżki GND)
n1-n7 mają 0V
n8 HV - 310V

Zauważyłem niską oporność na nóżce 5 GATE U950 - 3.5Ω
D953 - anoda ma 0.4V, katoda 0V.

Opór w lini 5V_PI wynosi 8MΩ (mierzony na R942)
Czy możliwe jest napięcie 240V w lini 5V_Pi na C964 czy znowu coś źle mierze?

amstel napisał(a):Czy możliwe jest napięcie 240V w lini 5V_Pi na C964 czy znowu coś źle mierze?

Takie napięcie nie jest możliwe - wszystko co podłączone jest do strony wtórnej trafo, poszłoby z dymem...
Natomiast możliwy jest taki pomiar napięcia - przy założeniu, że napięcie na C964 mierzyłeś względem masy U950 (jego n.4)

Zauważ, że w tym rozwiązaniu zasilacza (typowym), transformator T900 zapewnia izolację galwaniczną między częścią zasilacza połączoną z siecią (lewa strona trafo) a całą resztą monitora (prawa strona trafo).
Zwróć też uwagę na symbole masy - po lewej stronie, od strony sieci jest inny (to tzw. masa gorąca) a po prawej inny (masa zimna)
Tych mas nie wolno łączyć razem - jeśli mierzysz napięcia w części "gorącej", to używasz jako punktu odniesienia masy lokalnej (gorącej - np. ujemna okładzina C854)
Jeśli wykonujesz pomiary po stronie "zimnej", to używasz lokalnej "zimnej" masy - np. odczep 7,8 transformatora.

Wracając do sedna...
LD7575 jest najprawdopodobniej uszkodzony - wylutuj go i powtórz pomiar rezystancji n.5.
Koniecznie też do sprawdzenia : Q950, R959 (jeśli uszkodzony, to do sprawdzenia również R957), R956, FR950, L950 (jeśli nie masz jak go sprawdzić, to profilaktycznie wymień)
Oczywiście na razie zasilacza nie podłączasz do sieci.

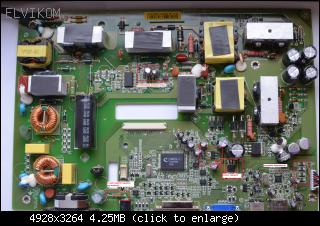

Oznaczyłem kilka rzeczy na zdjęciu.
Zacznij naprawę od wymiany tych dwóch małych kondensatorów, poprawia to pracę zasilacza.
Sprawdź bezpieczniki i wykonaj pomiar napięcia na tych dwóch stabilizatorach. Na stabilizatorze powinno być oznaczenie jakie daje napięcie wyjściowe.
Kolejna sprawa to na dole płyty widzę gniazdo zasilania niskim napięciem i nie wiem czy jest to opcjonalne zasilanie zamiast bezpośrednio 220v czy jest to wyjście napięcia z monitora np do zasilania czegoś.

Przepraszam za zwłoke z odpowiedzią ale niestety byłem chory.

amorphe napisał(a):LD7575 jest najprawdopodobniej uszkodzony - wylutuj go i powtórz pomiar rezystancji n.5.
Koniecznie też do sprawdzenia : Q950, R959 (jeśli uszkodzony, to do sprawdzenia również R957), R956, FR950, L950

Faktycznie LD7575 okazał się uszkodzony,po jego wymianie rezystancja na n.5 wzrosła do 9.46 kΩ.
Natomiast fala generowana dla mosfetu Q950 ma kształt trójkątny a nie prostokątny.

Sprawdziłem poniższe układy ale wydają się sprawne:
Q950 - mosfet po wylutowaniu z płyty wydaje się ok
R959 - 0.5Ω
R956 - 46.8Ω
FR950 - 0.2Ω
L950 - profilaktycznie wymieniony na nowy

LAZY napisał(a):Oznaczyłem kilka rzeczy na zdjęciu.

Obydwa kondensatory C952 i C957 zostały wymienione na nowe.
Bezpieczniki sprawdzone i są ok.

Stablizator napięcia 3.3V U101:
Vin - napięcia skaczą w przedziale 3.2V a 2.5V
Vout - napięcia skaczą w przedziale 1.6V a 2.3V

Stablizator napięcia 1.8V U102:
Vin - napięcia skaczą w przedziale 2.3V a 1.6V
Vout - napięcia skaczą w przedziale 1.3V a 0.4V

Z dolnego gniazda wychodzi napięcie dla opcjonalnych głośników (Dell Sound Bar).

Wygląda na to,że mam problem z napięciem +5V_PI.
Czy generuje je układ L952 LTV817M?
Kontrolnie go podmieniłem ale nadal mam na jego n.1 skaczące napięcie od około 2.8V do 1.8V

amstel napisał(a):Stablizator napięcia 3.3V U101:
Vin - napięcia skaczą w przedziale 3.2V a 2.5V
Vout - napięcia skaczą w przedziale 1.6V a 2.3V

Skoro masz tak niskie napięcie na wejściu to nie ma prawa być większego na wyjściu.
Coś obciąża zasilanie stąd to pulsowanie napięcia, lub nadal masz usterkę po stronie pierwotnej przetwornicy.
Zmierzył bym jeszcze czy nie skacze napięcie na tym dużym kondensatorze po stronie pierwotnej zasilania i jaką ma wartość. Czasem ten kondensator wyschnie i traci pojemność, wówczas zachowanie może być podobne do obecnego.

LAZY napisał(a):

amstel napisał(a):Stablizator napięcia 3.3V U101:
Vin - napięcia skaczą w przedziale 3.2V a 2.5V
Vout - napięcia skaczą w przedziale 1.6V a 2.3V

Skoro masz tak niskie napięcie na wejściu to nie ma prawa być większego na wyjściu.
Coś obciąża zasilanie stąd to pulsowanie napięcia, lub nadal masz usterkę po stronie pierwotnej przetwornicy.
Zmierzył bym jeszcze czy nie skacze napięcie na tym dużym kondensatorze po stronie pierwotnej zasilania i jaką ma wartość. Czasem ten kondensator wyschnie i traci pojemność, wówczas zachowanie może być podobne do obecnego.

1.Regulator napięcia (5V>3.3V) U101 ma:
Vin (pin 3) pulsujące napięcie od 3.2 ~ 2.5V
Vout (pin 2 i 4) pulsujące napiecie od 2.3 ~ 1.6V.

2.Duży kondensator C854 120u/450V został wymieniony na nowy i napięcie skacze na nim między 305V a 330V.
Rozumiem,że układ PFC podbija je powyżej 390V dopiero po włączeniu monitora?

3. Układ Q951 miał malutki krater na swojej powierzchni i został wymieniony.

+5V_PI ma 2.9V ~ 1.9V (oporność wynosi 4kΩ względem zimnej masy)

4. U950 LD7575 na pinie 6 VDD ma pulsujące napięcie od 11 do 14.8 (powinno byc powyżej 15V)

Co mógłbym jeszcze sprawdzić po stronie pierwotnej,żeby zlokalizować usterke?

Ad1. Za niskie napięcia. Patrz punkt 4.
Ad2. Tak. Przy pracy w st-by pracuje tylko jedna przetwornica (z U950). Zastanawia mnie jednak to pulsowanie napięcia - zwykle na C854 powinieneś mieć około 325V (230V*√2)
Ad3. Patrz niżej.
Ad4. Pulsujące napięcie zasilania sterownika przetwornicy może oznaczać, iż prąd w tej gałęzi jest zbyt mały aby podtrzymać pracę sterownika. Dlatego napięcia pulsują.
A tłumacząc "od początku" - zasilanie sterownika składa się z dwóch obwodów. Czyli układu rozruchowego (m.in. Q953) oraz obwodu pracy (m.in. D952, C952, Q951).
Napięcie rozruchowe masz, ale przetwornica w trakcie startu "nie wytwarza" sobie własnego napięcia roboczego.
Skoro więc miałeś uszkodzony Q951 (punkt 3) to także sprawdź resztę elementów tego obwodu - przede wszystkim diody D952 oraz ZD951.
Sprawdź też na początek rezystancję względem masy gorącej na katodzie D952 (przy odłączonym zasilaniu i rozładowaniu C854)

amorphe dzięki za wskazówki.
Jest mały postęp.

Po wymianie uszkodzonej diody Zenera ZD951 napięcie na C852 wróciło do poprawnej wartości 330V (po 2,3 sekundach układ PFC podbija je na stabilne 410V ).

Ciagle jednak zasilanie sterownika LD5757 na n.6 VDD pulsuje od 11V do 19V.
Slychać przy tym charakterystyczne cykanie co 1 sekunde w północnej części płyty (ciężko zlokalizować źródło).
Jeśli niczego nie przeoczyłem to pozostałe elementy w obwodzie pracy są sprawne (R953,D953,Q951,ZD951,D952,C952,C951).

Żarówka 100W/230V wlutowana w miejsce F850,po podaniu napięcia na płyte,trzykrotnie się żarzy w rytmie cykania (ładowanie kondensatorów?) i potem żarówka pozostaje wyłączona.

Katoda D952 - 4.7 MΩ rezystancji względem masy gorącej.

Sprawdził bym wylutowany tranzystor Q950 jego obwód w płycie. Wraz z uszkodzoną diodą zenera sprawdził bym elementy współpracujące z tą diodą.

Na początek chciałbym przeprosić za wprowadzenie w błąd - dotyczy się kwestii :

amorphe napisał(a):zasilanie sterownika składa się z dwóch obwodów. Czyli układu rozruchowego (m.in. Q953) oraz obwodu pracy (m.in. D952, C952, Q951).

Otóż rozruch przetwornicy następuje dzięki rezystorom R835 i R836 - dopiero po przekroczeniu napięcia minimum 15V na n.6 U950, układ przełącza się na zasilanie z tego właśnie wyprowadzenia.
Natomiast Q953 pośredniczy w załączeniu zasilania dla układu U850 - w tym wypadku sygnałem sterującym jest PWR24V_ON.

amstel napisał(a):Ciagle jednak zasilanie sterownika LD5757 na n.6 VDD pulsuje od 11V do 19V.
Slychać przy tym charakterystyczne cykanie co 1 sekunde w północnej części płyty (ciężko zlokalizować źródło).

Czy masz już stabilne napięcia +5V_PI oraz +12V ? Jaka jest rezystancja względem masy linii +24V_DC ?
Możliwe, że teraz "przeszkadza" nieco przetwornica 24V ("cykanie co 1 sekunde w północnej części płyty") - tymczasowo możesz ją wyłączyć wylutowując R898 lub Q860.
Okaże się wtedy, czy ustąpi pulsowanie napięć - być może monitor pracował przed usterką i "zapamiętał", że po powrocie zasilania ma się uruchomić w tryb pełnej pracy.

Jeszcze jedna mała uwaga - zwiększ moc żarówki wpiętej w szereg z zasilaniem 230V (o kolejną 100W).
PFC nie bardzo "lubią" jak podczas korekcji mocy brakuje im napięcia (nadrabiają prądem).
Jeśli od początku zasilasz płytę przez tą żarówkę, to właśnie jej obecność może być przyczyną pulsowania napięć.

Po dłuższej przerwie powróciłem do dalszej naprawy tego monitora.
Sprawdziłem to na co zwróciliście mi uwage ale wszystko było ok.

Przyczyną awarii okazała się zwarta dioda prostownicza D931.
Po jej wymianie monitor działa.

Dziękuje bardzo amorphe i LAZY za pomoc merytoryczną i cenne wskazówki.
