MSI 22XT-10M AIO MS-ACD31 - brak zasilania, martwa płyta

Witam,

komputer MSI 22XT-10M AIO nie reaguje na włącznik, całkowity brak zasilania. Przy podłączeniu zasilacza serwisowego, płyta pobiera 0,4A przy 2,5V i sygnalizowane jest zwarcie. Nagrzewa się wtedy MOSFET (FDMS 6681Z) zaznaczony na zdjęciu na czerwono. Zmieniłem także inne 4 MOSFETy, zaznaczone na żółto (PK698SA). Wymiana nie pomogła, bo nadal płyta nie startuje, a dalej nagrzewa się FDMS 6681Z, przy takim samym poborze prądu i identycznym napięciu. Proszę o pomoc w dalszych krokach.

Oznaczenie płyty MS-ACD31 VER 1.0

Hello!

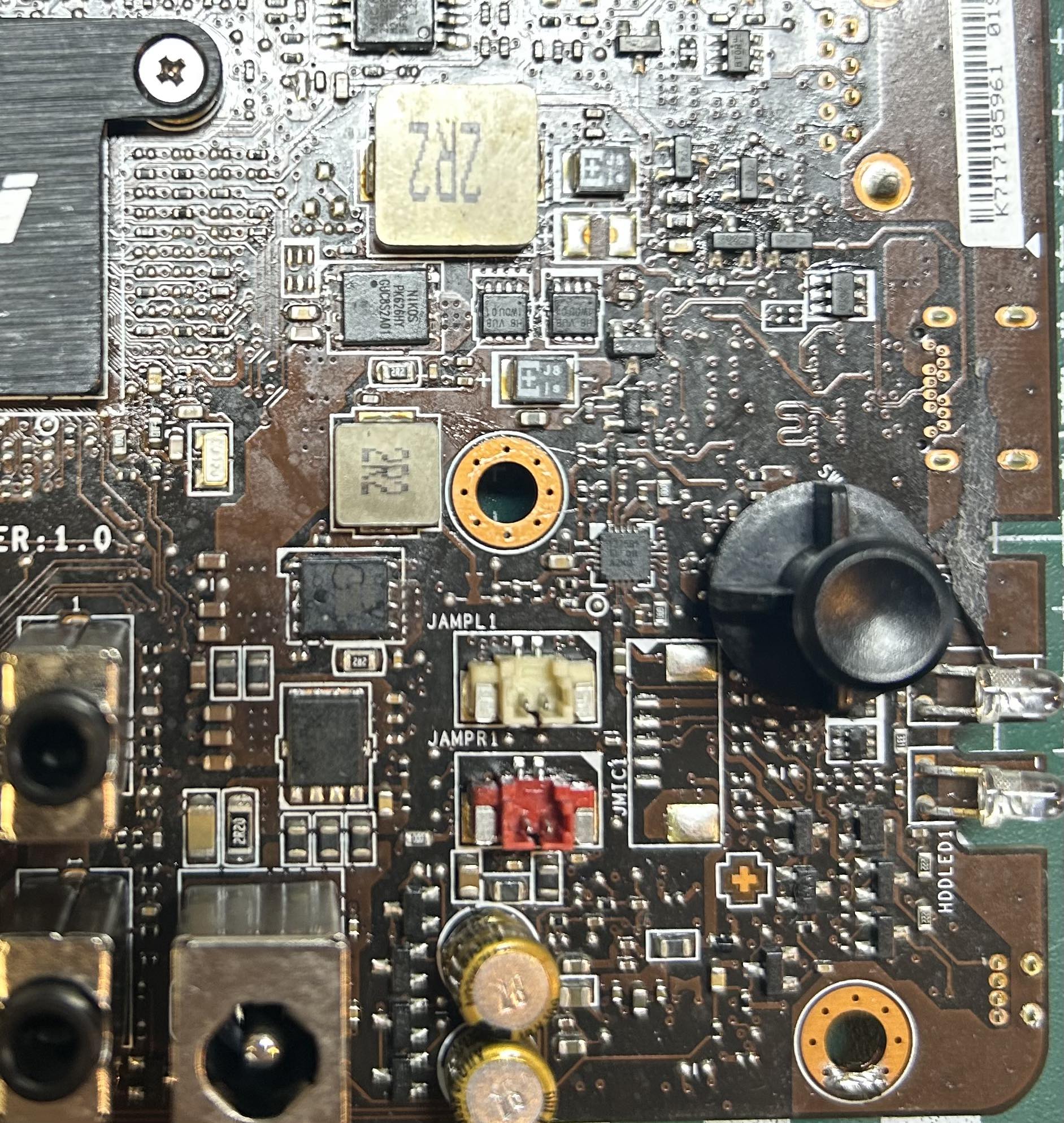

Please, post a clear picture of marked area of the board.

Widoczne plamy to cleaner IPA

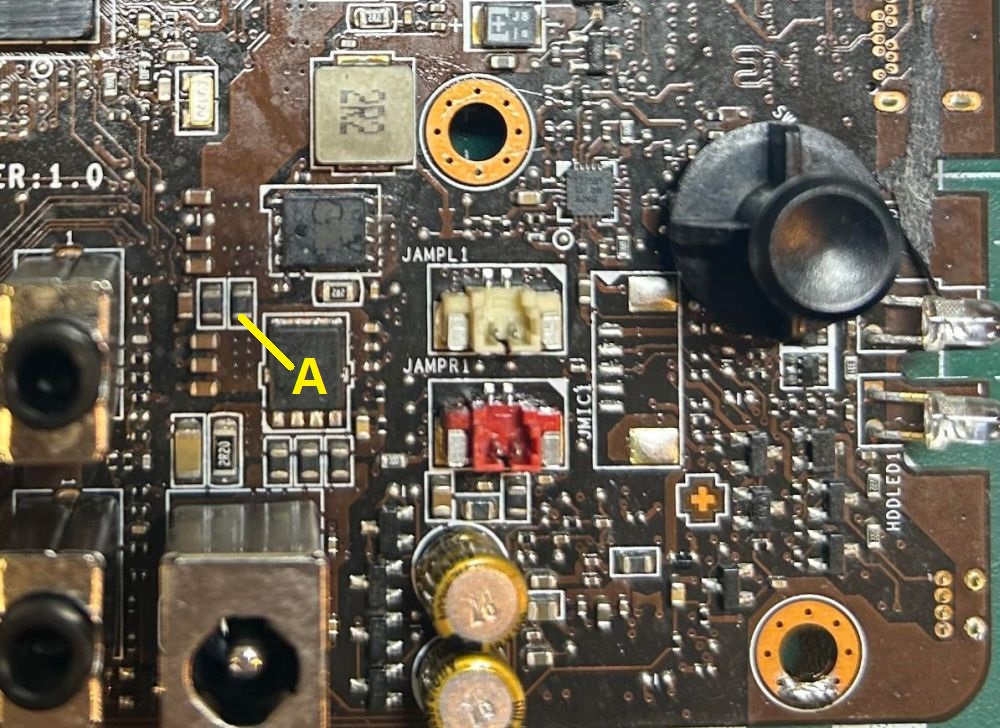

Measure the resistance to ground on point "A".

matic написав:Measure the resistance to ground on point "A".
[ Obrazek ]

0,37Ω

That's a short circuit to ground on the main power rail.
Perform a short circuit test described here on point "A". For a short circuit test limit the voltage to 1V.

Przy 1A/1.2V zasilacz sygnalizuje zwarcie, ale zupełnie nic się nie nagrzewa

Faktycznie źle się do tego zabrałem.

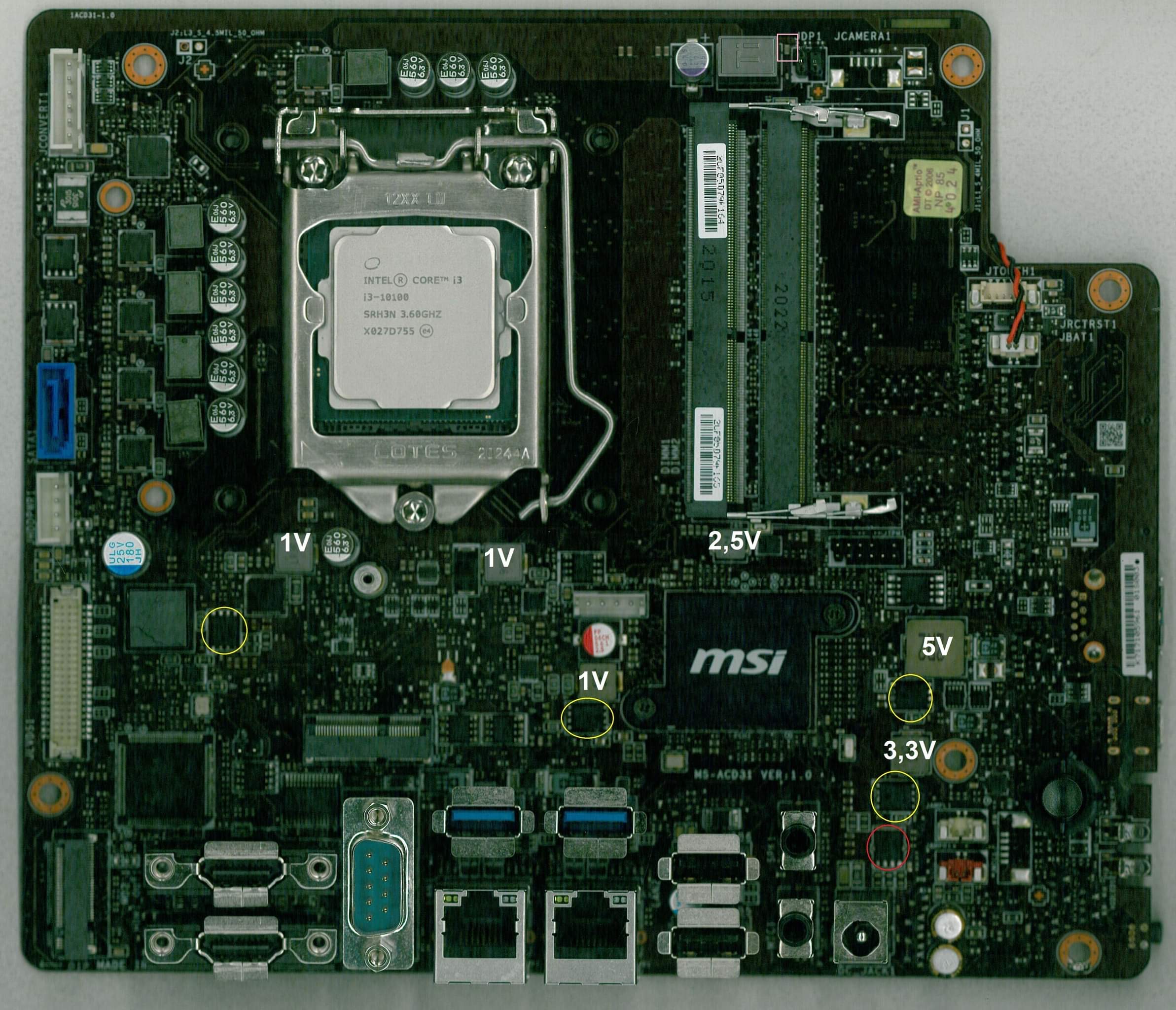

Ostatecznie nagrzewał się kondensator zaznaczony na różowo, dodatkowo pęknięty więc go wymieniłem. Płyta się włącza, dioda włącznika świeci się cały czas na biało, nagrzewają się procesor i KBC. Na cewkach obecne są napięcia 1V, 3.3V i 5V. Nie startuje wentylator i nie pojawia się obraz.

Robić BIOS czy zacząć oś czegoś innego?

Does the machine respond to pressing on the power button?
How about the voltages to ground on all other coils?

Tak, po wciśnięciu włącznika świeci się biała lampka na nim.

Napięcie na cewkach z lewej strony procesora waha się między 1V a 3,3V.

matic написав:How about the voltages to ground on all other coils?

Do you know, what means all?

Teraz są już wszystkie, przepraszam za niedokładność.

Grima1313 написав:Teraz są już wszystkie

There should be one more coil on another side of the board.

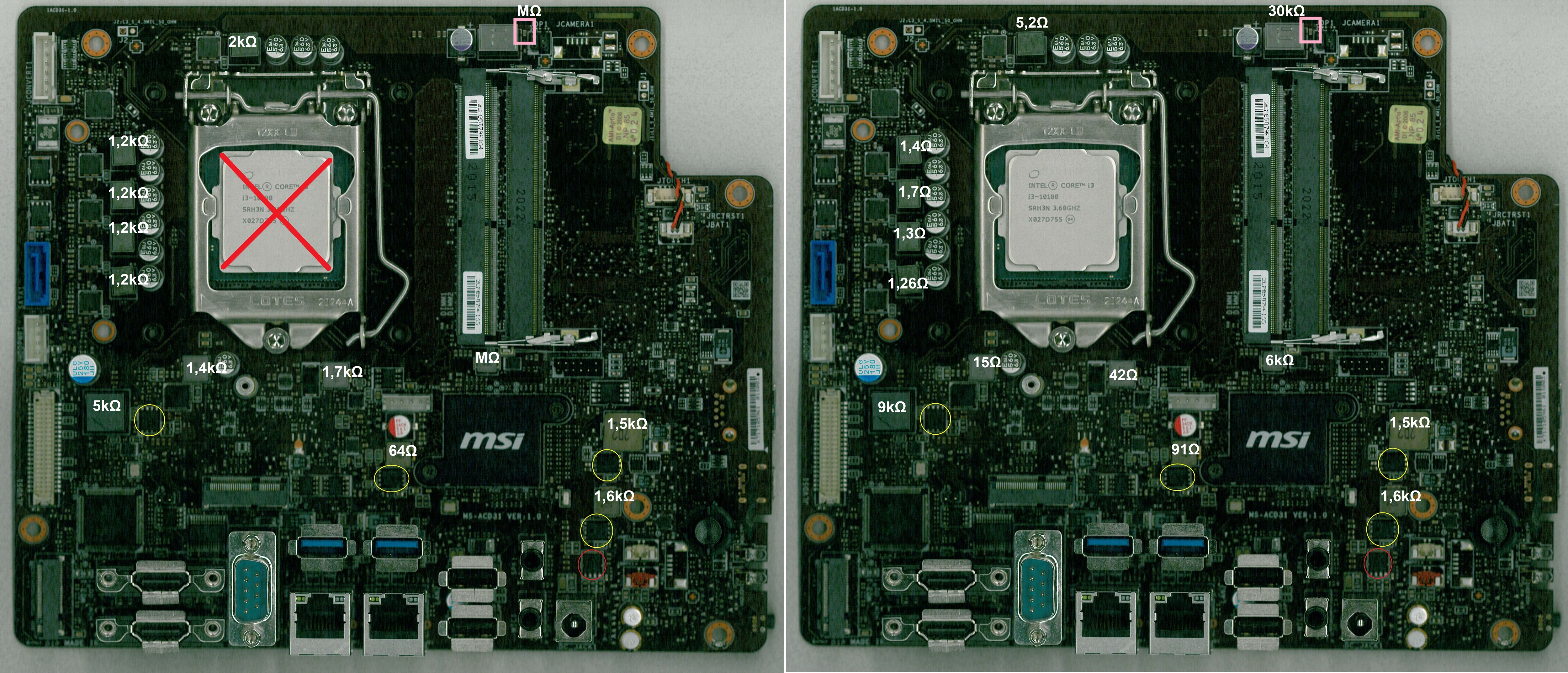

Also measure the resistances to ground on all coils with and without CPU connected.

Przy wyjętym procesorze, cewka z tyłu płyty ma 0,7kΩ. Przy zamontowanym procesorze 240Ω (80Ω na zdjęciu to błąd).

Zastanawia mnie oporność na cewkach koło procesora. Czy nie jest za niska, czy może przy Intelu jest jeszcze akceptowalna?

Podmieniłem procesor, ale nic to nie zmieniło.

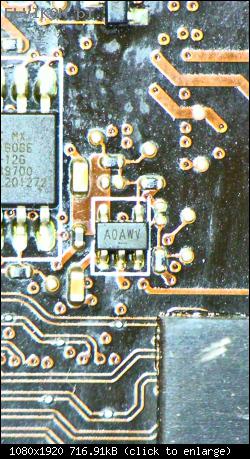

Po kliknięciu włącznika, płyta pobiera 1,20-1,26A. Wyłączona płyta pobiera 0,09-0,11A i nagrzewa się układ NT68862UFG, czyli kontroler LCD oraz układ ze zdjęcia. Zobaczyłem pod mikroskopem że A0AVW ma lekkie wypalenie, więc chciałbym go wymienić. Proszę o pomoc w jego identyfikacji.

Grima1313 написав:Zastanawia mnie oporność na cewkach koło procesora. Czy nie jest za niska, czy może przy Intelu jest jeszcze akceptowalna?

These resistances seems fine to me.

Grima1313 написав:oraz układ ze zdjęcia. Zobaczyłem pod mikroskopem że A0AVW ma lekkie wypalenie, więc chciałbym go wymienić. Proszę o pomoc w jego identyfikacji.
[Obrazek ]

Unfortunately I don't know which chip it is. According to the connections, I think that's an LDO regulator, but I don't know which one exactly.
Measure the resistances to ground on pins 1, 2, 5 of this chip.

Measure the voltages to ground on all pins of this 5-pin chip in the following cases:
a) Machine turned off.
a) Machine turned on (after pressing to the power button).

Na wyłączonej płycie i włączonej są takie same wartości.
1 - 3.3V
2 - 0V
3 - 3.3V
4 - 0.8V
5 - 1.1V
