#1 MSI MEG X570 GODLIKE identyfikacja elementów

przez ismailakyoltr • 9 października 2022, 08:56
Brand: MSI
Model: MEG X570 GODLIKE

Produkt pochodził z innej usługi. Naprawa powiodła się, teraz działa, ale chcę uzupełnić braki. Thank you.

Obrazek

Obrazek

Re: MSI MEG X570 GODLIKE identyfikacja elementów

przez Google Adsense [BOT] • 9 października 2022, 08:56

#2 Re: MSI MEG X570 GODLIKE identyfikacja elementów

przez matic • 9 października 2022, 11:11
Hello!

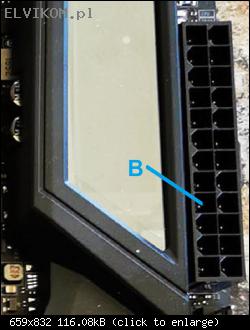

Use a continuity tester and check if the points "A" and "B" are connected together.
Obrazek
Obrazek

#3 Re: MSI MEG X570 GODLIKE identyfikacja elementów

przez ismailakyoltr • 10 października 2022, 07:38

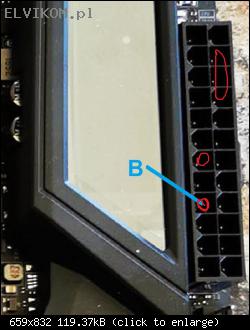

Tak, jest podłączony do wszystkich +5v.

Obrazek
Obrazek

#4 Re: MSI MEG X570 GODLIKE identyfikacja elementów

przez matic • 10 października 2022, 08:24
The missing components are as follows:
1= Capacitor 4.7µF/6.3V, package 0603
2= Ferite bead 30Ω @ 100MHz/5A, package 0603

#5 Re: MSI MEG X570 GODLIKE identyfikacja elementów

przez ismailakyoltr • 11 października 2022, 09:54
Thanks for informations.

1= Capacitor 4.7µF/6.3V, package 0603 / 4.7uF_X5R_6.3V i found this and attach it.
2= Ferite bead 30Ω @ 100MHz/5A, package 0603 / But I couldn't find this part. Is it available on the attached card?

Obrazek

I have a product (MPG X570 GAMING PLUS) that I keep as a scrap so that we can fix it, if there is one, I can it from it.

#6 Re: MSI MEG X570 GODLIKE identyfikacja elementów  [ROZWIĄZANY] 

przez matic • 11 października 2022, 21:37
ismailakyoltr napisał(a):Is it available on the attached card?
No, there is no such a component on this board.

ismailakyoltr napisał(a):I have a product (MPG X570 GAMING PLUS)
The documentation for this board is currently unavailable, so I don't know.

This ferrite bead is available for example on Farnell (tr.farnell.com). Farnell order number: 2443240

By the way, you still haven't edited your first post with the requested PCB marking code.

#7 Re: MSI MEG X570 GODLIKE identyfikacja elementów

przez ismailakyoltr • 12 października 2022, 09:33
matic napisał(a):Bu arada, istenen PCB işaretleme koduyla ilk gönderinizi hâlâ düzenlemediniz.


I couldn't find such code on this motherboard maybe it's under the north chip or other blocks.
I don't want to rip it off. Thank you for your help. I informed the customer. He could find that piece in his own city.

Obrazek

#8 Re: MSI MEG X570 GODLIKE identyfikacja elementów

przez Vogelek23 • 15 listopada 2022, 12:13
Ignoring of forum rules and moderators' requests always ends up bad. Therefore, I have issued a warning for that.
