Re: msi modern 15A11M not works
przez Google Adsense [BOT] • 16 marca 2025, 21:19
ELVIKOM LAB Ltd - Apple Repairs & PCB Design - Free Quotes! https://www.elvikom.co.uk
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.

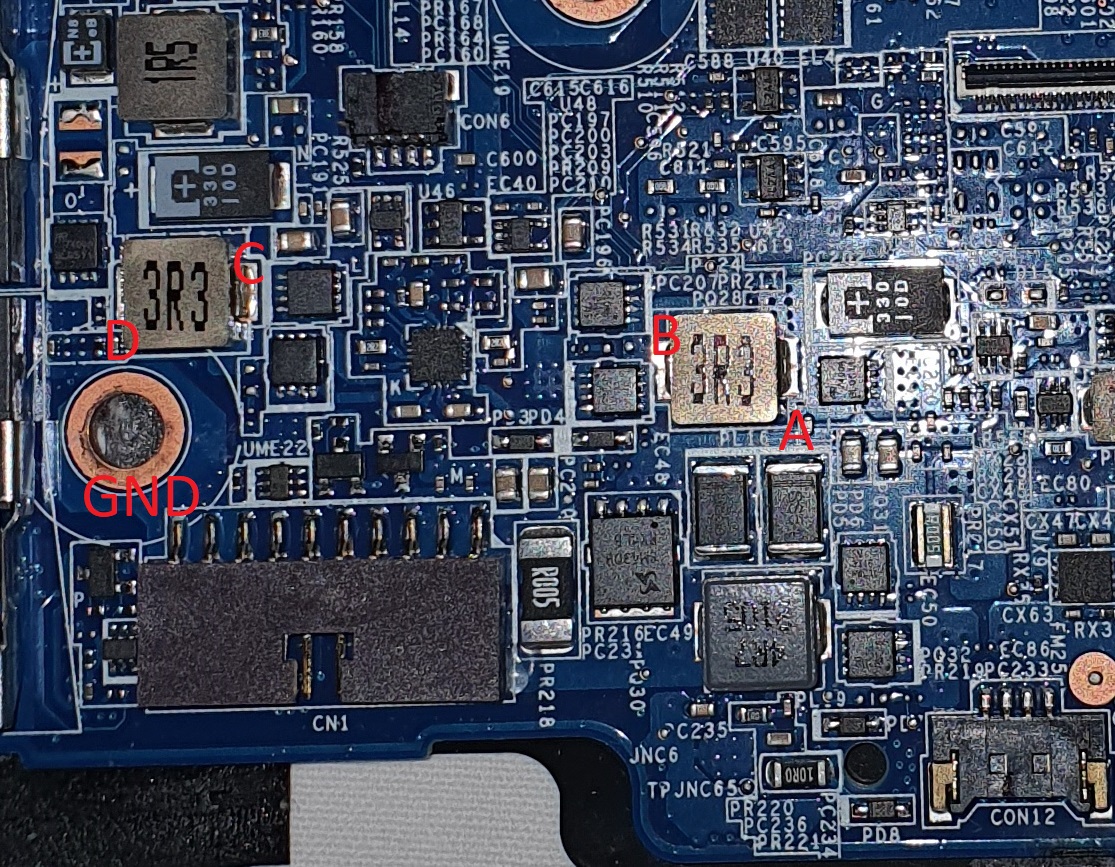

Fabrizio napisał(a):I performed the resistance measurementsBut it seems not in reference TO GROUND but rather BETWEEN the pins of coils, which is definitely not what Matic has asked for. I also believe that your multimeter is not good if it measures 3,3Ω at such coils, as their DC resistance should be around 0,02Ω.
Fabrizio napisał(a):on the other hand, the 3.40v 3R3 has 2.50vWhen you measure at switches side of the coil, it is not a DC voltage but rather a high frequency voltage PULSES, which many of cheap and low quality multimeters cannot measure correctly (in rare cases you may even destroy the multimeter's A/D converters). That's why the only correct way of measuring voltages on such coils is to measure them at the OUTPUT side of step-down converter (at the filter capacitors side). But it should be obvious for someone whose experience level has been set to "advanced".
Because the stand-by voltages are present, the next step is to check whether there is a 3,3V voltage to ground on the power button and it goes to 0V when the button is pressed.
ELVIKOM LAB Ltd - Apple Repairs & PCB Design - Free Quotes! https://www.elvikom.co.uk
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
-First of all I have to apologize... I'm a BEGINNER... I've already corrected the profile, I didn't notice the wrong selection.
-I have to admit that my tester is not professional.
-the switch and a key on the keyboard...and here I see it very difficult to find the 3 volts without knowing which pin it refers to, not having an electrical diagram.
Anyway, if anyone has suggestions, I'm always ready to receive them
-I have to admit that my tester is not professional.
-the switch and a key on the keyboard...and here I see it very difficult to find the 3 volts without knowing which pin it refers to, not having an electrical diagram.
Anyway, if anyone has suggestions, I'm always ready to receive them
Re: msi modern 15A11M not works
przez Google Adsense [BOT] • 6 maja 2025, 08:57
