#1 Oznaczenie kondensatora, numer katalogowy/zamiennik


przez Kamil88 8 stycznia 2021, 00:45
Dzień dobry,

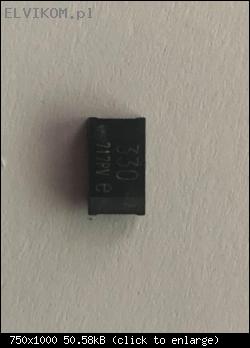

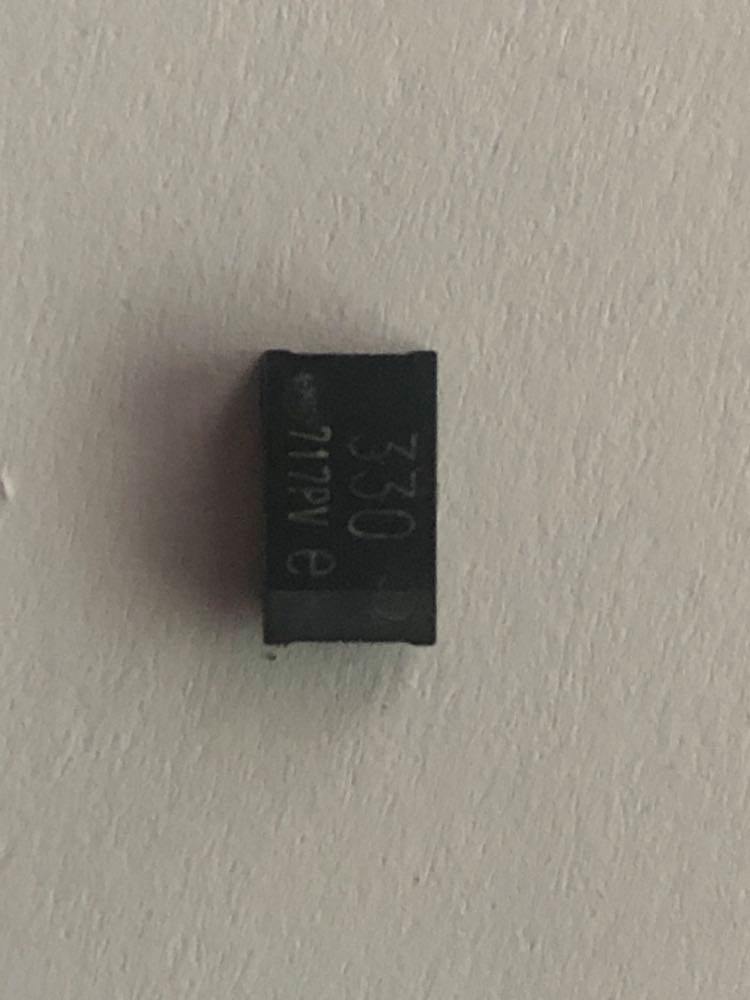

Proszę o pomoc w rozszyfrowaniu oznaczenia kondensatora:
330
717PV e

Obrazek

Czy mogę go zastąpić kondensatorem EEFLT0D331R ?

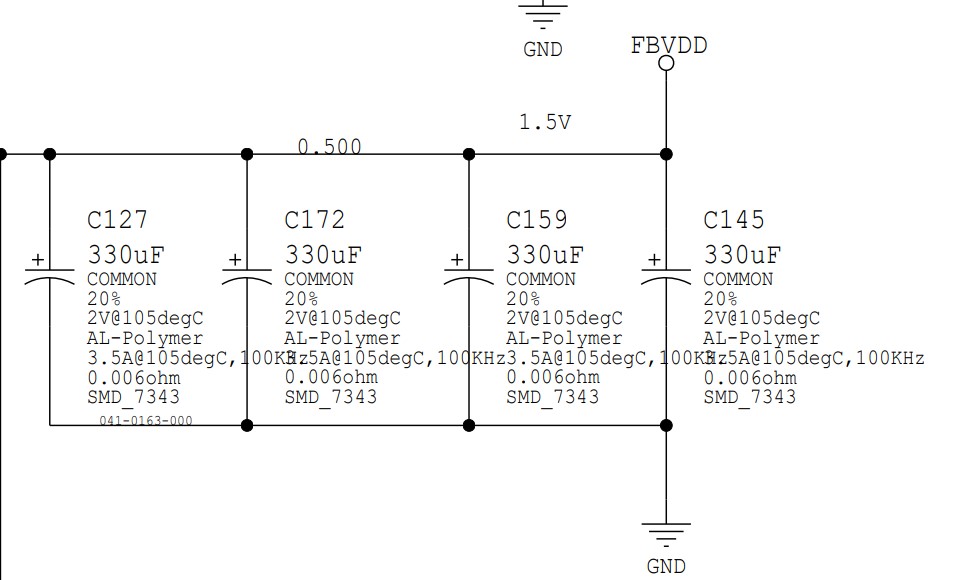

Wg. schematu ten kondensator powinien odpowiadać poniższym danym:
Obrazek

Z góry dziękuję za pomoc.

Re: Oznaczenie kondensatora, numer katalogowy/zamiennik


przez Google Adsense [BOT] 8 stycznia 2021, 00:45

#2 Re: Oznaczenie kondensatora, numer katalogowy/zamiennik


przez Vogelek23 8 stycznia 2021, 11:29
Kamil88 napisał(a):Czy mogę go zastąpić kondensatorem EEFLT0D331R ?
Możesz.

#3 Re: Oznaczenie kondensatora, numer katalogowy/zamiennik


przez matic 8 stycznia 2021, 12:20
Kamil88 napisał(a):Proszę o pomoc w rozszyfrowaniu oznaczenia kondensatora:
330
717PV e

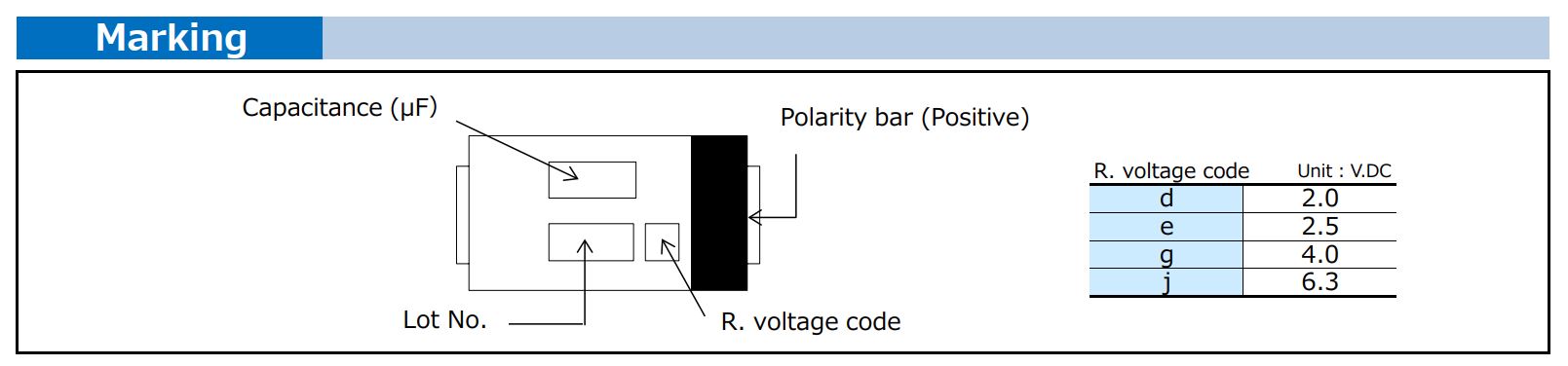

These markings means as described on the following picture.
Obrazek

#4 Re: Oznaczenie kondensatora, numer katalogowy/zamiennik


przez Kamil88 8 stycznia 2021, 18:18
Dziękuje za pomoc,
Pacjent to Palit GTX 1080 dual OC a schemat jest od MSI GTX 1080 (rozmieszczenie na płytkach się pokrywa) i chyba stąd są rozbieżności między dokumentacją a tym co było na płytce.

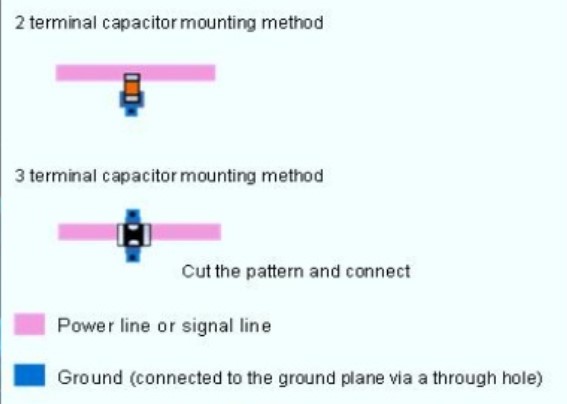

Natrafiłem na kolejne wątpliwości. Kondensator EEFLT0D331R jest 3-polowy (pierwszy raz się spotykam z takim typem kondensatora) i nie wiem czy można połączyć środkowy pad (GND) z ostatnim padem?

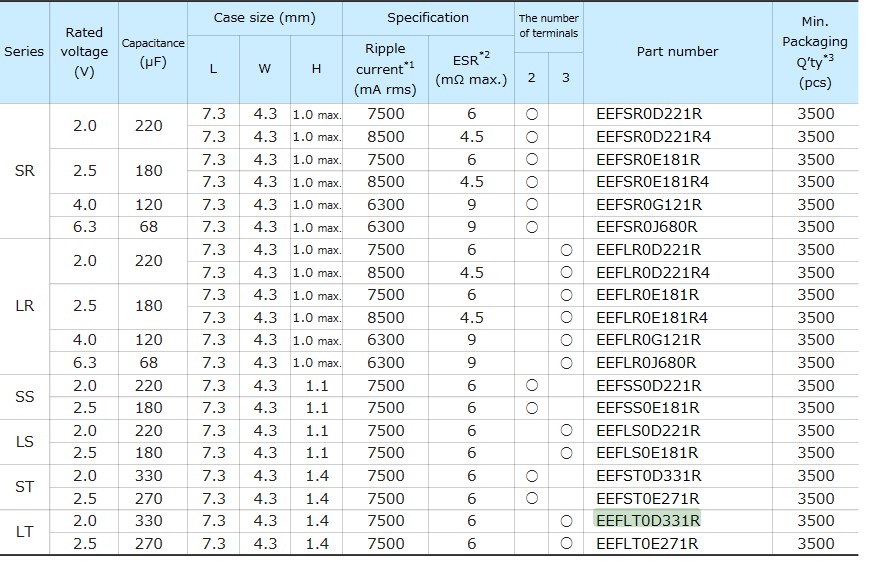

Znalazłem jeszcze EEFSX0E331ER - 2-polowy 330µF 2,5V czy ten będzie lepszy względem tego co było już zamontowane na karcie i w takim wypadku najlepiej wymienić 4 szt wchodzące w skład fitra?

Przy okazji:
1. Czy Ripple Current wystarczy ze będzie większe lub równe niż zalecane?
2. Czy ESR wystarczy ze będzie w zbliżonych wartościach( w tym przypadku +/- 5mΩ) ? czy ważne jest by wartość ESR była dokładna?


Obrazek
Obrazek
Obrazek

Jeszcze raz z góry dziękuje za pomoc :)

#5 Re: Oznaczenie kondensatora, numer katalogowy/zamiennik  [ROZWIĄZANY]


przez Vogelek23 9 stycznia 2021, 00:20
Kamil88 napisał(a):czy można połączyć środkowy pad (GND) z ostatnim padem?
Można.

Kamil88 napisał(a):Czy Ripple Current wystarczy ze będzie większe lub równe niż zalecane?
Tak. Im większy, tym lepszy.

Kamil88 napisał(a):Czy ESR wystarczy ze będzie w zbliżonych wartościach( w tym przypadku +/- 5mΩ) ? czy ważne jest by wartość ESR była dokładna?
Im mniejsza wartość ESR tym lepiej, bo mniejsze straty. Czyli 4.5mΩ będzie lepszym wyborem, niż 6mΩ.

#6 Re: Oznaczenie kondensatora, numer katalogowy/zamiennik


przez Kamil88 9 stycznia 2021, 05:06
Dziękuje za pomoc.
Wymienię wszystkie 4 kondensatory na EEFSX0E331ER - 2-polowy 330µF 2,5V z uwagi ze nie do końca ufam schematowi karty innego producenta w którym występuje różnica 0,5V między tym co było zamontowane fizycznie na karcie(2,5V-2V).
Pozdrawiam! :)
